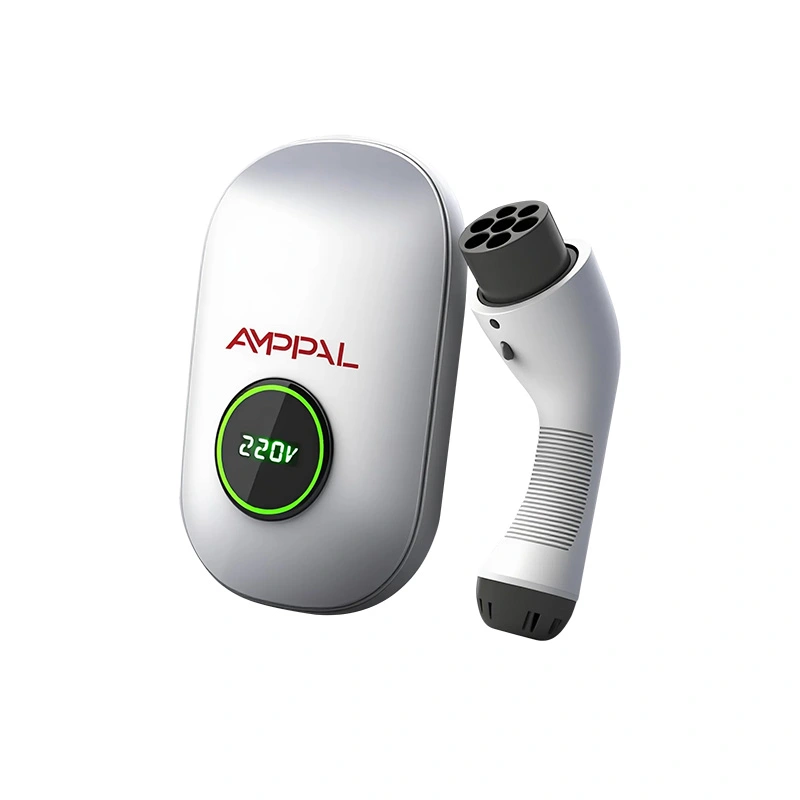

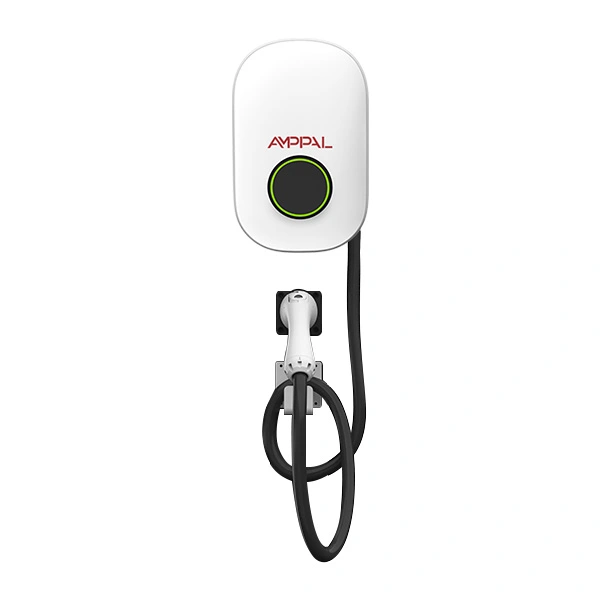

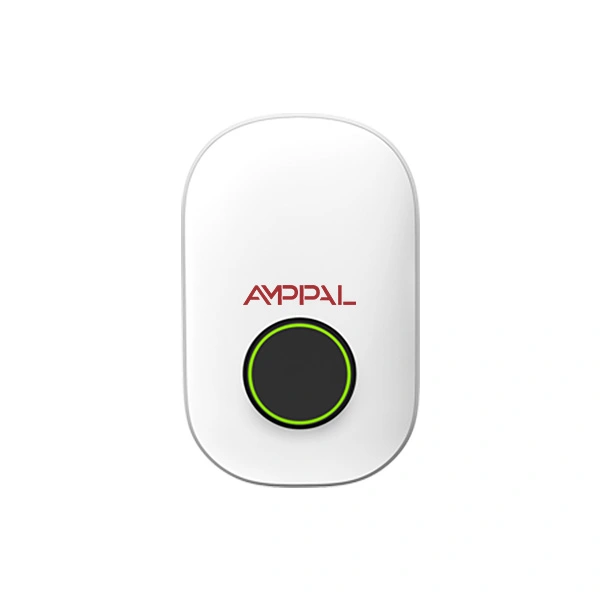

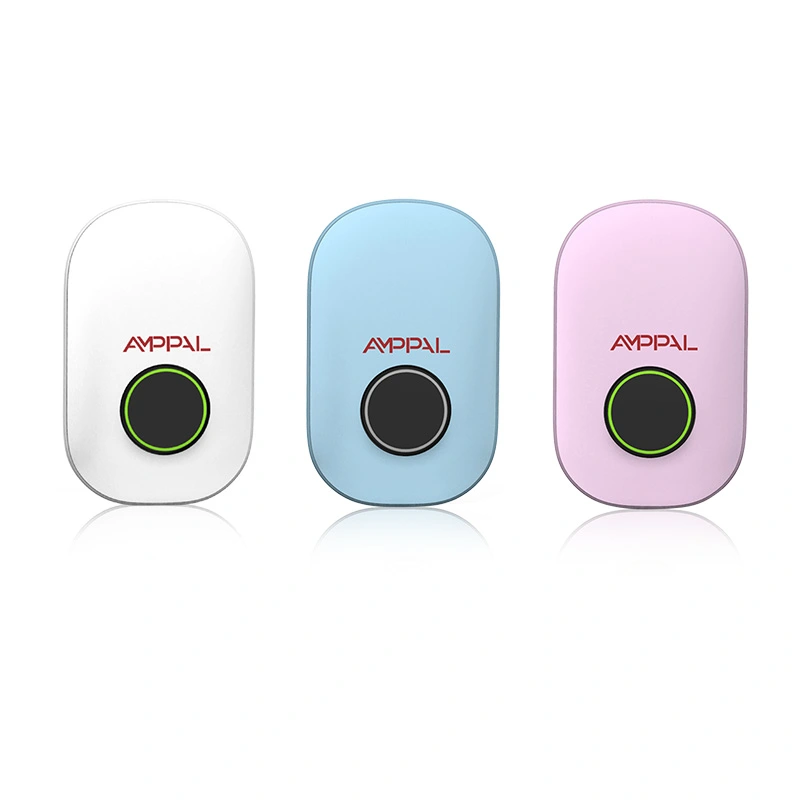

Bộ sạc AC EV di động 11kW dành cho dân dụng và thương mại

Tại sao 11kW trở thành mặc định của Châu Âu

Cổ phiếu nhà ở quyết định nguồn điện của bộ sạc. Trên khắp nước Đức, Áo, Bắc Âu, các nước Benelux và phần lớn Trung Âu, các ngôi nhà đều được nối dây với nguồn điện ba pha 400V theo tiêu chuẩn. Cung cấp hộp treo tường 16A cho mỗi pha trong số ba pha và bạn nhận được 11kW — không cần nâng cấp nguồn cung cấp, không có ứng dụng đặc biệt.

Bộ sạc AC EV di động 11kW dành cho mục đích dân dụng và thương mại tồn tại ở mức 11kW thay vì một con số nghe có vẻ tròn trịa vì một lý do thực tế. AF-AC-11-B-A-O-1/2-SF có kích thước phù hợp với kích thước mà bảng phân phối nội địa Châu Âu có thể cung cấp.

Đó là giá trị rõ ràng về vật lý. Mười một kilowatt không phải là sạc nhanh. Nó có phạm vi hoạt động khoảng 50-60km mỗi giờ, đủ để lấp đầy hầu hết mọi chiếc xe qua đêm. Nếu bạn cần sạc đầy pin trong hai mươi phút, bạn cần DC và không có hộp treo tường AC nào ở bất kỳ mức giá nào có thể làm được điều đó.

Ba pha mang lại lợi ích gì cho bạn qua hộp một pha

Khoảng 1,6 lần tốc độ sạc của bộ một pha 7,4kW mà không tăng dòng điện mỗi pha — vẫn chỉ là 16A trên mỗi chân.

Hòa cân bằng trên L1, L2 và L3. Bảng phân phối của bạn nhận thấy tải đều chứ không phải một pha mang mọi thứ, điều này quan trọng nếu hàng xóm cũng đang sạc.

Dòng điện trên mỗi dây dẫn thấp hơn có nghĩa là ít tỏa nhiệt hơn trong cáp và các đầu cuối trong thời gian sạc dài.

Tương thích với bộ sạc tích hợp 11kW được trang bị cho hầu hết các xe điện ở thị trường châu Âu - bạn sử dụng toàn bộ khả năng AC của ô tô thay vì điều tiết nó.

Độ kín IP65 và phạm vi từ -30°C đến +50°C, do đó, mùa đông Bắc Âu hoặc bức tường không có mái che trên dãy Alps đều nằm trong thông số kỹ thuật.

304 × 191 × 95mm và đủ nhẹ để một người lắp vào, mặc dù là thiết bị ba pha.

Thông số kỹ thuật

Ngôi nhà và tòa nhà phù hợp với điều này

Nhà ở một gia đình ở Đức, Áo và Thụy Sĩ: ba pha là tiêu chuẩn trong thiết bị tiêu dùng, vì vậy 11kW thường không cần sử dụng tiện ích gì cả.

Các đặc tính Bắc Âu có bãi đỗ xe ngoài trời: định mức -30°C và thân IP65 xử lý việc lắp đặt không có mái che trong suốt mùa đông.

Nhà liền kề kiểu Hà Lan và Bỉ: đủ nhỏ gọn cho một bức tường bên hẹp hoặc lối vào chung.

Các tòa nhà chung cư nhỏ có hai hoặc ba căn: tải ba pha cân bằng giữ cho nguồn cung cấp của tòa nhà trong giới hạn.

Ô tô của công ty đậu tại nhà nhân viên: 11kW qua đêm bao gồm cả ngày làm việc lái xe và nhật ký APP cung cấp hồ sơ rõ ràng về việc hoàn trả chi phí.

Cách thiết bị xử lý nguồn cung cấp ba pha

Hộp treo tường chuyển AC qua xe; quá trình chuyển đổi sang DC diễn ra bên trong bộ sạc tích hợp trên ô tô. Những gì thiết bị thực sự điều khiển là tín hiệu thí điểm - nó cho ô tô biết mức độ hiện tại mà hệ thống lắp đặt có thể cung cấp một cách an toàn và ô tô sẽ tự giới hạn tương ứng.

Trước khi công tắc tơ đóng, thiết bị sẽ kiểm tra tính liên tục của đất và xác nhận phương tiện đã được kết nối và khóa chính xác. Trong phiên, giai đoạn phát hiện dòng điện dư sẽ theo dõi rò rỉ DC cũng như AC, đây là yêu cầu giúp phát hiện hàng nhập khẩu rẻ hơn được bán vào châu Âu.

Nếu một giai đoạn bị mất - không phải là điều bất thường đối với nguồn cung cấp ở nông thôn - thiết bị sẽ phát hiện sự mất cân bằng và dừng lại thay vì tiếp tục bằng hai chân. Khả năng bảo vệ đó là lý do tại sao lỗi pha trở thành sự kiện được ghi lại trên điện thoại của bạn thay vì bộ sạc tích hợp bị hỏng.

Tuân thủ thị trường châu Âu

Tuân thủ CE bao gồm các chỉ thị Điện áp thấp và EMC, với tệp kỹ thuật được lưu giữ trên mỗi dòng model.

Mỗi thiết bị đều trải qua thử nghiệm khả năng chịu điện môi và tính liên tục của đất trước khi được đóng gói - đây là thử nghiệm 100%, không phải lấy mẫu hàng loạt.

Xác minh IP65 bằng tia nước, không chỉ phun. Chữ số thứ hai là điểm phân biệt điều này với các đơn vị IP54 thống trị phân khúc giá rẻ của thị trường.

Chu kỳ nhiệt từ -30°C đến +70°C trên các mẫu sản xuất, phản ánh mức độ bảo quản và vận hành khắc nghiệt của các cơ sở lắp đặt ở Bắc Âu.

Tính năng bảo vệ dòng điện dư đã được kiểm tra để phát hiện cả lỗi AC và 6mA DC, phù hợp với yêu cầu mà các nhà lắp đặt Châu Âu yêu cầu phải xác minh khi vận hành thử.

Hồ sơ kiểm tra được đánh số sê-ri đi kèm với mỗi căn hộ, giúp đơn giản hóa vấn đề nếu thanh tra tòa nhà yêu cầu bằng chứng.

Tuyến đường sản xuất

1. Đầu vào linh kiện - công tắc tơ, mô-đun RCD, bộ điều khiển và vỏ được kiểm tra theo thông số kỹ thuật trước khi chúng nhập kho.

2. Khuôn đúc và kiểm tra vỏ bọc — vỏ bằng polycarbonate được kiểm tra độ phẳng của mặt bịt kín, vì IP65 phụ thuộc vào nó.

3. Lắp miếng đệm - các vòng đệm được đặt và kiểm tra thay vì chỉ được thả vào đúng vị trí.

4. Lắp ráp điện tử - bộ điều khiển, công tắc tơ và giai đoạn RCD được trang bị trên đường dây AC của chúng tôi; mô-men xoắn cuối được ghi lại.

5. Tải chương trình cơ sở và hiệu chỉnh tín hiệu hoa tiêu dựa trên thiết bị mô phỏng phương tiện tham chiếu.

6. Kiểm tra an toàn điện - độ bền điện môi, điện trở cách điện, tính liên tục của đất, xác minh chuyến đi RCD.

7. Thử nghiệm tia nước theo tiêu chuẩn IP65 trên các thiết bị lấy mẫu từ mỗi lô, sau đó mở vỏ để xác nhận bên trong khô ráo.

8. Chức năng ngâm, đóng gói trong thùng carton bán lẻ và xếp hàng để xuất khẩu.

Bạn nên mua 11kW hay 7,4kW?

Kiểm tra hai điều trước khi quyết định: nguồn cung cấp và xe của bạn. Nếu thiết bị tiêu dùng của bạn là loại một pha thì mẫu này không phải là lựa chọn phù hợp và việc nâng cấp nguồn cung cấp nội địa lên ba pha hiếm khi chỉ đáng để sạc - thay vào đó hãy mua phiên bản một pha 7kW.

Sau đó kiểm tra xe. Một chiếc xe có bộ sạc tích hợp 7,4kW sẽ tiêu thụ 7,4kW từ bộ sạc này và không còn nữa. Bạn sẽ phải trả tiền cho công suất mà chiếc xe không thể sử dụng. Rất nhiều mẫu phổ biến thuộc loại này, vì vậy đáng để xác nhận hơn là giả định.

Khi cả hai hộp được đánh dấu - nguồn điện ba pha và ô tô có công suất 11kW - ​​đây là lựa chọn chính xác và nó sẽ làm đầy pin trong khoảng 2/3 thời gian của thiết bị một pha.

Những điểm cần nâng cao với các nhà cung cấp khác

Yêu cầu cụ thể chữ số thứ hai của xếp hạng IP. IP65 chịu được tia nước; IP54 xử lý hiện tượng bắn tung tóe. Trên một bức tường châu Âu lộ ra, sự khác biệt đó hiện lên trong vòng hai mùa đông.

Hỏi xem tính năng phát hiện dòng dư DC 6mA có được tích hợp sẵn hay yêu cầu thiết bị bên ngoài hay không. Của chúng tôi được tích hợp.

Hỏi về hành vi mất pha. Bộ phận tiếp tục chạy hai pha có thể làm hỏng bộ sạc trên xe.

Hỏi điều gì sẽ xảy ra nếu không có internet. Thiết bị này được điều khiển qua Bluetooth trực tiếp từ điện thoại, vì vậy nó hoạt động mà không cần mạng.

Điều khoản thương mại ở đây: Moq 1 chiếc cho các bản dựng tiêu chuẩn, sản xuất 15-20 ngày làm việc, bảo hành 2 năm, nhãn hiệu tùy chỉnh có sẵn từ 100 chiếc.

Đóng gói và vận chuyển hàng hóa đi Châu Âu

Bộ sạc AC EV di động gắn tường 11kW dành cho mục đích dân dụng và thương mại được vận chuyển trong thùng carton in sẵn để bán lẻ có kích thước khoảng 380 × 260 × 150mm với tổng trọng lượng khoảng 4,5kg bao gồm cả cáp, có miếng xốp đúc và gói hút ẩm.

Thùng carton đóng gói 20 chiếc vào một pallet trên gỗ không khử trùng đã qua xử lý nhiệt, được bọc căng và buộc dây. Một container 20 feet cần khoảng 1.800 chiếc; số lượng nhỏ hơn được vận chuyển tốt bằng LCL hoặc bằng đường hàng không do trọng lượng nhẹ.

Chúng tôi vận chuyển EXW, FOB Ninh Ba hoặc Thượng Hải, CIF và DDP đến hầu hết các điểm đến ở EU. Tài liệu bao gồm hóa đơn thương mại, danh sách đóng gói, tuyên bố tuân thủ CE, báo cáo thử nghiệm được đánh số sê-ri và giấy chứng nhận xuất xứ. Đối với nhà phân phối, chúng tôi có thể in bao bì bán lẻ bằng thương hiệu và ngôn ngữ của riêng bạn.

Bảo hành và hỗ trợ liên tục

Tiêu chuẩn hai năm đối với bộ phận hoàn chỉnh, bao gồm công tắc tơ, giai đoạn RCD, bộ điều khiển và vỏ bọc.

Lỗi thường được chẩn đoán từ nhật ký sự kiện APP — người cài đặt gửi cho chúng tôi ảnh chụp màn hình và chúng tôi xác định nguyên nhân mà không cần truy cập trang web.

Các bộ phận hoặc bộ phận thay thế sẽ được gửi đi trong vòng 48 giờ kể từ khi xảy ra lỗi được xác nhận, thường là 3-5 ngày làm việc tới Châu Âu bằng chuyển phát nhanh.

Hướng dẫn cài đặt, sơ đồ nối dây và danh sách kiểm tra vận hành bằng tiếng Anh được cung cấp; Phiên bản tiếng Đức, tiếng Pháp và tiếng Hà Lan có sẵn cho các đơn đặt hàng số lượng lớn.

Không cần bảo trì định kỳ ngoài việc kiểm tra trực quan hàng năm cáp, miếng đệm và thiết bị đầu cuối.

Lỗi cài đặt đáng tránh

Sai: giả sử nhà có điện ba pha vì đường phố có điện. Đúng: mở thiết bị tiêu dùng và xác nhận ba dây dẫn mang điện trước khi đặt hàng.

Sai: kết nối thông qua một mạch chia sẻ hiện có. Đúng: chạy mạch ba pha chuyên dụng với cầu dao riêng và RCD có kích thước phù hợp với việc lắp đặt.

Sai: dựa vào IP65 để sống sót sau đợt phun tia ở cự ly gần. Đúng: nó được bịt kín để chống lại tia nước trong thử nghiệm tiêu chuẩn, nhưng không hướng máy rửa áp lực trực tiếp vào các đường nối của vỏ.

Sai: gắn với đầu vào cáp hướng lên trên. Đúng: làm theo hướng dẫn trong sách hướng dẫn. Nước chảy theo dây cáp và đọng lại ở bất kỳ điểm vào nào hướng lên trời.

Sai: bỏ qua việc kiểm tra vòng quay pha. Đúng: xác minh nó khi chạy thử — thiết bị báo lỗi thay vì sạc và việc gọi ra có thể tránh được sẽ khiến người cài đặt phải trả phí theo ngày.

Phản hồi từ việc lắp đặt ở Châu Âu

Một người lắp đặt ở Lower Saxony đã lắp khoảng 40 chiếc như vậy cho những ngôi nhà xây mới kể từ đầu năm 2025. Nhận xét thực tế của anh ấy: phần thân nhỏ gọn quan trọng hơn những gì bảng thông số kỹ thuật gợi ý, bởi vì các phòng tiện ích của Đức rất đông và một hộp treo tường lớn thường được đặt ở bên ngoài theo mặc định.

Một chủ nhà ở Tromsø, bên trong Vòng Bắc Cực, báo cáo rằng thiết bị đã chạy qua hai mùa đông mà không gặp lỗi gì, mặc dù ông lưu ý rằng ứng dụng điện thoại kết nối chậm trong thời tiết lạnh sâu trước khi các thiết bị điện tử ấm lên. Chúng tôi đã chuyển điều đó cho nhóm phần mềm; đó là hành vi đánh thức Bluetooth, không phải vấn đề sạc pin.

Một người quản lý tài sản ở Rotterdam điều hành sáu bộ sạc trong ba tòa nhà cho biết việc rút ba pha cân bằng là yếu tố quyết định - nguồn cung cấp của tòa nhà không thể lấy sáu bộ sạc một pha đều tải cùng một chân.

Câu hỏi thường gặp

Hỏi: Làm thế nào để biết nhà tôi có ba pha hay không?

Trả lời: Kiểm tra thiết bị tiêu dùng để tìm ba dây dẫn trực tiếp hoặc xem đồng hồ của bạn - đồng hồ ba pha hiển thị số đọc riêng biệt cho mỗi pha. Thợ điện của bạn có thể xác nhận trong vài phút.

Hỏi: Nếu xe của tôi chỉ dùng điện xoay chiều 7,4kW thì sao?

A: Nó sẽ sạc ở mức 7,4kW. Không có gì bị hư hỏng, nhưng bạn đang phải trả tiền cho công suất mà bạn không thể sử dụng - thay vào đó hãy mua mô hình một pha.

Q: Bao lâu cho một lần sạc đầy?

A: Khoảng 50-60km phạm vi mỗi giờ. Pin 60kWh từ mức 20% đến đầy mất khoảng năm giờ.

Q: Nó có cần internet không?

Trả lời: Không. Điều khiển Bluetooth hoạt động giữa điện thoại với bộ sạc khi không có mạng. WiFi là tùy chọn nếu bạn muốn khả năng hiển thị từ xa.

Q: Nó có phù hợp để lắp ngoài trời ở Scandinavia không?

Đáp: Có — IP65 và định mức ở -30°C. Thực hiện theo hướng lắp đặt trong sách hướng dẫn để nước không thể đọng lại ở đầu vào cáp.

Q: Đầu nối nào được lắp?

A: Loại 2, tiêu chuẩn Châu Âu. Chiều dài cáp là 5 mét theo tiêu chuẩn.

Hỏi: Tôi có cần thêm RCD không?

A: Thiết bị tích hợp khả năng phát hiện dòng điện dư AC và 6mA DC. Trình cài đặt của bạn vẫn phải xác nhận rằng khả năng bảo vệ ngược dòng đáp ứng các quy định nối dây cục bộ.

Hỏi: Tôi có thể mang nhãn hiệu đó được không?

Trả lời: Có - logo, màu vỏ và in bao bì bán lẻ từ 100 chiếc, với thời gian thực hiện 25-30 ngày làm việc.
