Hệ thống lưu trữ năng lượng pin công nghiệp 130kW để quản lý năng lượng nhà máy

Hệ thống này dùng để làm gì

Hầu hết các hóa đơn điện thương mại đều có hai khoản phí riêng biệt: năng lượng bạn tiêu thụ và phí nhu cầu được ấn định theo nửa giờ rút điện cao nhất của bạn trong kỳ thanh toán. Một buổi chiều tồi tệ trong tháng Bảy có thể đặt ra mức phí nhu cầu cho cả tháng. Đó chính là vấn đề mà Hệ thống lưu trữ năng lượng pin công nghiệp 130kW dành cho quản lý năng lượng nhà máy này được xây dựng để giải quyết.

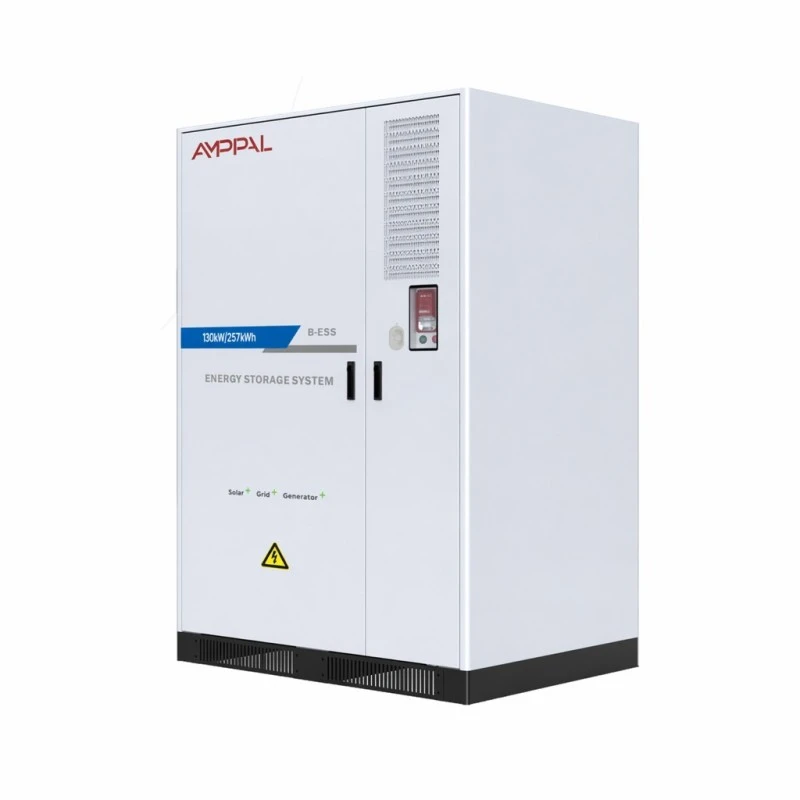

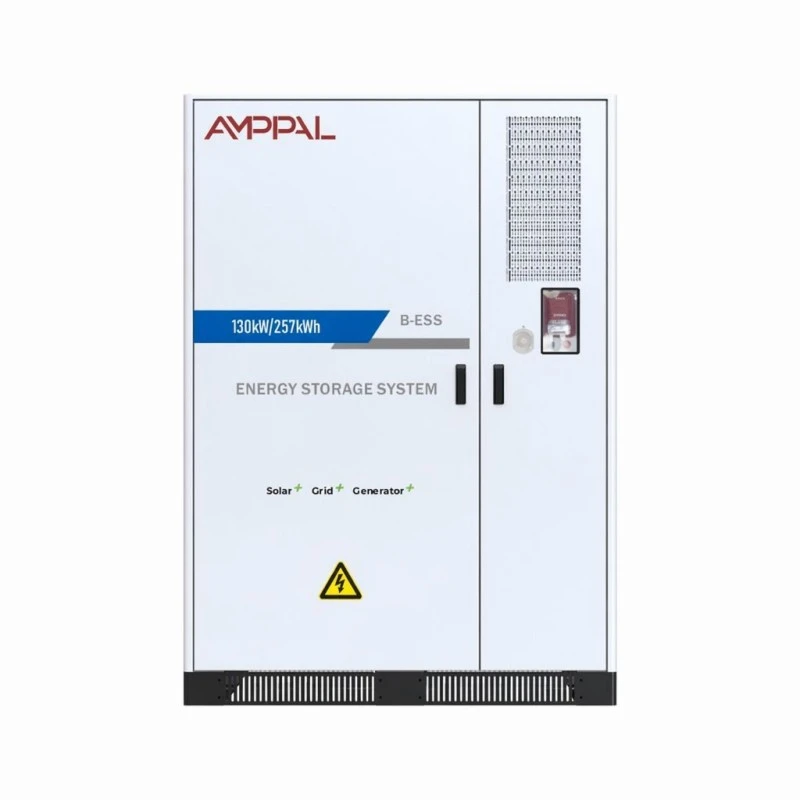

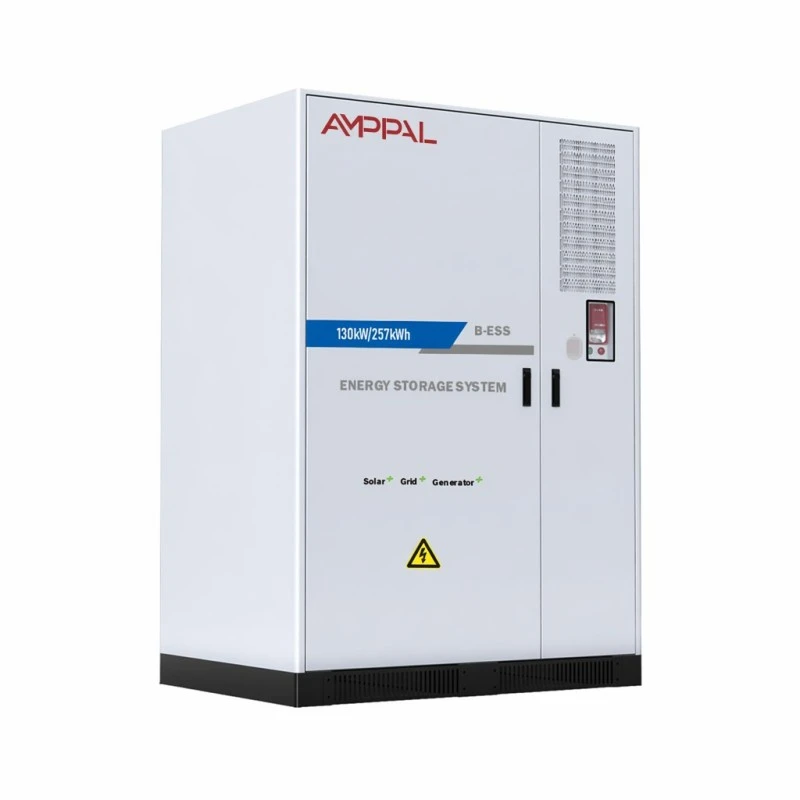

Tủ AF 130kW/257kWh sạc khi giá điện thấp hoặc mảng năng lượng mặt trời của bạn đang sản xuất dư thừa, sau đó xả vào tòa nhà khi tải đạt đến mức trần nhu cầu của bạn. Ở 0,5C, nó có thể cung cấp 130kW trong khoảng hai giờ - đủ lâu để bao phủ một khoảng thời gian cao điểm công nghiệp điển hình.

Nó hoạt động trên lưới và ngoài lưới, do đó, cùng một tài sản cũng bảo vệ bạn khi mất điện. Đối với các địa điểm nơi việc cắt điện làm ngừng sản xuất, chức năng thứ hai đó thường tự biện minh cho việc mua hàng.

Lựa chọn đặc điểm kỹ thuật ảnh hưởng đến hoàn vốn

Các ô LFP 3.2V/314Ah trong chuỗi 1P256S: các ô có định dạng lớn nghĩa là ít kết nối hơn và ít kết nối hơn nghĩa là ít điểm hỏng hóc hơn trong suốt thời gian sử dụng tám năm.

>8000 chu kỳ ở 0,5C và 25°C với khả năng giữ lại 80% năng lượng: ở một chu kỳ mỗi ngày làm việc có tuổi thọ danh nghĩa trên 20 năm, vì vậy việc đạp xe hiếm khi là yếu tố hạn chế.

THDi dưới 3% ở công suất định mức: thiết bị khác trong tòa nhà của bạn không bị phạt sóng hài khi lưu trữ pin.

Hệ số công suất có thể điều chỉnh trong phạm vi đầy đủ -1 đến 1, cho phép hệ thống điều chỉnh hệ số công suất của trang web khi nó không hoạt động thay vì ngồi như một tài sản chết.

Phòng cháy chữa cháy kép — bình xịt cộng với perfluorohexanone — ở cả cấp độ GÓI và cấp độ tủ. Các công ty bảo hiểm ngày càng yêu cầu ngăn chặn hai giai đoạn đối với việc lắp đặt thương mại.

Điều hòa không khí thông minh thay vì làm mát thụ động: nhiệt độ tế bào duy trì đều trên toàn chuỗi, đây là yếu tố thực sự quyết định liệu bạn có đạt được 8000 chu kỳ hay không.

Thông số kỹ thuật

Các trang web nơi các con số hoạt động

Các nhà máy sản xuất có động cơ khởi động mạnh: phí nhu cầu do đỉnh ngắn là trường hợp hoàn vốn rõ ràng nhất cho việc lưu trữ.

Tòa nhà thương mại có tải HVAC buổi chiều cao: sạc qua đêm với giá rẻ, xả qua đỉnh làm mát.

Các địa điểm có giới hạn xuất khẩu và năng lượng mặt trời trên mái nhà hiện có: lưu trữ nguồn điện dư thừa thay vì cắt giảm hoặc xuất khẩu với tỷ lệ đầu vào thấp.

Cơ sở chạy diesel dự phòng: EMS phối hợp PV, ắc quy và máy phát điện, cắt giảm số giờ chạy máy phát điện và tiêu hao nhiên liệu.

Kho sạc xe điện: đệm kết nối lưới điện để bộ sạc không buộc phải nâng cấp nguồn cung cấp tốn kém.

Quá trình cạo râu thực sự diễn ra như thế nào

EMS theo dõi đồng hồ đo trang web liên tục. Bạn đặt ngưỡng nhu cầu - thường ngay dưới công suất theo hợp đồng của bạn - và hệ thống sẽ xả bất cứ khi nào tải đo được vượt qua ngưỡng đó. Phản hồi đủ nhanh để bắt kịp động cơ khởi động và các đỉnh ngắn tương tự.

Việc sạc lại được lên lịch chứ không phải theo cơ hội. Bộ điều khiển xem lịch thuế của bạn và nạp lại pin trong giờ thấp điểm hoặc sớm hơn nếu mảng PV tạo ra nhiều hơn mức tiêu thụ của tòa nhà.

Ở chế độ không nối lưới, STS tùy chọn sẽ chuyển địa điểm sang nguồn pin khi lưới điện bị lỗi. Công suất tiêu chuẩn là 240-500kW với các thiết bị lớn hơn có sẵn và quá trình truyền tải đủ nhanh để thiết bị CNTT và hệ thống điều khiển duy trì hoạt động thay vì phải khởi động lại.

Kỹ thuật và chứng nhận an toàn

Bộ pin được chứng nhận CE và RoHS; hệ thống hoàn chỉnh mang theo tài liệu UN38.3 và MSDS để vận chuyển và phê duyệt địa điểm.

Ngăn cháy hai giai đoạn: bình xịt hoạt động ở cấp độ đóng gói trong khi perfluorohexanone bảo vệ thể tích tủ, giải quyết hai mức độ hư hỏng khác nhau.

Vỏ IP54 có ngăn điện tách biệt với ngăn chứa pin, do đó sự kiện nhiệt ở ngăn này không truyền qua ngăn kia.

Mỗi gói đều được phân loại theo công suất và điện trở bên trong phù hợp trước khi lắp ráp. Các ô không khớp trong chuỗi 256-series là nguyên nhân kinh điển gây ra tình trạng mất dung lượng sớm.

Thử nghiệm cách điện và điện môi được thực hiện trên 100% hệ thống đã lắp ráp, kết quả được ghi lại theo số sê-ri.

Vỏ hoạt động được xác minh trong khoảng nhiệt độ từ 0°C đến +50°C và độ ẩm lên tới 95% mà không ngưng tụ.

Xây dựng trình tự tại nhà máy Nhạc Thanh của chúng tôi

1. Lượng tế bào nạp vào - mỗi lô đều được lấy mẫu để kiểm tra công suất và điện trở trong so với các giá trị đã công bố của nhà cung cấp.

2. Phân loại và so khớp ô — các ô được sắp xếp sao cho mỗi chuỗi được xây dựng từ một dải hiệu suất hẹp.

3. Lắp ráp GÓI - hàn thanh cái, nối dây BMS và kiểm tra cách điện ở cấp độ gói.

4. Chế tạo tủ - tấm kim loại được cắt, tạo hình và hàn, sau đó được xử lý trước và sơn tĩnh điện.

5. Tích hợp - các gói, PCS, điều hòa không khí, chữa cháy và EMS được lắp đặt và nối dây vào tủ.

6. Kiểm tra vận hành - sạc đầy và xả ở 0,5C với ghi lại nhiệt độ và điện áp ở cấp độ tế bào.

7. Mô phỏng lưới điện - truyền tải trên lưới và ngoài lưới được xác minh dựa trên nguồn AC có thể lập trình.

8. Đóng gói - tủ được cố định vào một pallet gia cố, lắp bộ chỉ báo sốc, sau đó đóng thùng để vận chuyển bằng đường biển.

130kW/257kWh có phải là kích thước phù hợp không?

Kích thước tuân theo hồ sơ tải trọng của bạn, không phải diện tích tòa nhà của bạn. Lấy dữ liệu nửa giờ của mười hai tháng và xem hình dạng các đỉnh của bạn: cao bao nhiêu so với đường cơ sở và trong bao lâu. Hệ thống 130kW/257kWh có công suất cực đại lên tới 130kW kéo dài tới khoảng hai giờ.

Nếu mức cực đại của bạn ngắn hơn nhưng cao hơn — chẳng hạn như 250kW trong 20 phút — thì bạn cần nhiều năng lượng hơn và ít năng lượng hơn và một cấu hình khác sẽ phù hợp hơn. Nếu chúng chạy cả ngày, hệ thống này sẽ xả sớm và khiến bạn phải tiếp xúc vào buổi chiều.

Hãy trung thực về thuế quan quá. Khi phí nhu cầu thấp hoặc không có, chỉ riêng việc cắt giảm vào thời điểm cao điểm hiếm khi mang lại lợi nhuận trong một khoảng thời gian hợp lý. Trong trường hợp đó, trường hợp kinh doanh phải xuất phát từ giá trị dự phòng hoặc khả năng tự tiêu thụ năng lượng mặt trời và chúng tôi muốn thiết lập điều đó trước khi bạn cam kết.

Những gì cần so sánh với các nhà cung cấp khác

Yêu cầu vòng đời ở 0,5C với ngưỡng lưu giữ đã nêu. Một con số chu kỳ không có nhiệt độ, tốc độ và phần trăm lưu giữ là vô nghĩa.

Hỏi những gì phòng cháy chữa cháy được bao gồm ở cấp độ gói, không chỉ ở cấp độ tủ. Nhiều trích dẫn chỉ bao gồm một.

Hỏi xem hiệu suất đã nêu là hiệu suất khứ hồi ở cấp hệ thống hay chỉ ở phía DC. Của chúng tôi tối đa là 88% ở 0,5C, được đo trên toàn bộ hệ thống.

Hỏi về việc tích hợp EMS với các bộ biến tần và máy phát điện PV hiện có - việc trang bị thêm một EMS không tương thích sau này sẽ tốn kém hơn chính bộ điều khiển.

Điều kiện thương mại: sản xuất 25-35 ngày làm việc đối với cấu hình tiêu chuẩn, bảo hành 5 năm, có bảo hành mở rộng theo đơn đặt hàng.

Vận chuyển tủ 2800kg

Tủ có kích thước 1550 × 1268,5 × 2185mm và nặng 2800kg nên nó được vận chuyển như một khối duy nhất trên một pallet khung thép gia cố với các điểm nâng có thể tiếp cận được bằng xe nâng hoặc cần cẩu.

Hai tủ đựng vừa một container 20 feet; năm đến sáu phù hợp với một khối lập phương cao 40 foot tùy thuộc vào hệ giằng. Pin được phân loại là hàng hóa nguy hiểm UN3480 đối với vận tải đường biển - chúng tôi xử lý tờ khai cũng như báo cáo thử nghiệm UN38.3 và MSDS gửi cùng với các thủ tục giấy tờ.

Điều kiện là FOB Ninh Ba hoặc Thượng Hải, có sẵn CIF. Vận chuyển hàng không không thực tế ở trọng lượng và phân loại này. Dành thêm thời gian cho việc đặt hàng hóa nguy hiểm, việc này thường kéo dài thêm một tuần vào lịch trình khởi hành so với hàng hóa thông thường.

Bảo hành và dịch vụ lâu dài

Bảo hành 5 năm bao gồm các bộ pin, PCS, EMS, quản lý nhiệt và chữa cháy như một hệ thống hoàn chỉnh.

Giám sát từ xa qua CAN, Ethernet hoặc RS485, với 4G tùy chọn. Chúng tôi có thể đọc dữ liệu cấp độ tế bào và xác định mô-đun yếu trước khi nó ảnh hưởng đến dung lượng hệ thống.

Khuyến nghị kiểm tra dịch vụ hàng năm: thay bộ lọc không khí, kiểm tra hệ thống chữa cháy, kiểm tra mô-men xoắn đầu cuối và xác minh công suất.

Các gói thay thế được lưu giữ trong kho và vận chuyển trong vòng 5-7 ngày làm việc; một gói bị lỗi có thể được hoán đổi mà không cần tắt toàn bộ tủ.

Bảo hành mở rộng lên tám hoặc mười năm có sẵn tại thời điểm đặt hàng, được định giá theo hồ sơ đạp xe dự kiến ​​của bạn.

Lỗi cài đặt và vận hành

Sai: đặt tủ dựa vào tường không có khoảng trống. Đúng: tuân theo các khoảng trống thông gió trong hướng dẫn sử dụng. Hệ thống làm mát bằng không khí thải nhiệt ra không khí xung quanh và cần có không gian để làm điều đó.

Sai: đặt ngưỡng nhu cầu từ hóa đơn của một tháng. Đúng: sử dụng dữ liệu khoảng thời gian mười hai tháng. Cao điểm theo mùa là điều khiến các nhà khai thác gặp khó khăn.

Sai: giả sử pin bao phủ toàn bộ khu vực trong thời gian mất điện. Đúng: xác định kích thước mạch tải quan trọng của bạn một cách có chủ ý. 130kW là đáng kể nhưng không phải là không giới hạn.

Sai: bỏ qua việc thay bộ lọc hàng năm để tiết kiệm chi phí. Phải: luồng không khí bị hạn chế làm tăng nhiệt độ tế bào và nhiệt độ tăng cao là con đường nhanh nhất dẫn đến mất công suất.

Sai: lắp đặt ở nơi có nguy cơ lũ lụt. Phải: IP54 bảo vệ chống bụi và bắn tung tóe, không phải nước đọng. Nâng cột lên nếu địa điểm này có lịch sử ngập lụt.

Báo cáo của nhà điều hành

Một nhà máy dệt ở Bursa, Thổ Nhĩ Kỳ đã đưa vào vận hành một trong những hệ thống này vào đầu năm 2025 để quản lý chi phí nhu cầu khi khởi động động cơ máy dệt. Kỹ sư điện của họ đã báo cáo rằng nhu cầu cao nhất đã giảm khoảng 90kW trong tháng thanh toán đầy đủ đầu tiên và lưu ý rằng EMS phải mất vài tuần điều chỉnh trước khi ngưỡng được đặt chính xác cho kiểu tải của họ.

Một nhà điều hành kho lạnh ở Nairobi đã mua hệ thống này chủ yếu để dự phòng thay vì phục vụ vào thời điểm cao điểm. Phản hồi của họ rất thực tế: mất điện lưới trước đây có nghĩa là khởi động máy phát điện trong vòng vài phút giờ đây không được chú ý, mặc dù họ đã yêu cầu chúng tôi điều chỉnh tăng ngưỡng cảnh báo SOC thấp lên sau thời gian mất điện kéo dài.

Một chủ nhà thương mại ở Kazakhstan vận hành hai tủ trong một khu phức hợp văn phòng đã nhận xét về tiếng ồn của máy điều hòa không khí — có thể nghe thấy ở bãi đậu xe liền kề mà họ không hề lường trước được. Chúng tôi đã cung cấp bố cục màn hình âm thanh được đề xuất thay vì sửa đổi thiết bị.

Câu hỏi thường gặp

Hỏi: Nó có thể cung cấp 130kW trong bao lâu?

Đáp: Khoảng hai giờ kể từ khi sạc đầy ở nhiệt độ 0,5C, tạo ra 257kWh có thể sử dụng được ở độ sâu xả đã nêu.

Q: Nó có hoạt động mà không cần lưới điện không?

Đáp: Có, ở chế độ không nối lưới với STS tùy chọn. Công suất truyền tải tiêu chuẩn là 240-500kW; lớn hơn có thể tùy chỉnh.

Hỏi: Hiệu suất thực sự của chuyến đi khứ hồi là bao nhiêu?

A: Tối đa 88% ở 0,5C được đo ở cấp độ hệ thống, bao gồm cả tải chuyển đổi và phụ trợ.

Q: Nó có thể sạc trực tiếp từ năng lượng mặt trời không?

Trả lời: Có, thông qua EMS, hệ thống điều phối quang điện, pin, lưới điện và máy phát điện.

Hỏi: Pin sẽ dùng được bao lâu?

Đáp: Hơn 8000 chu kỳ ở 0,5C và 25°C với khả năng lưu giữ ít nhất 80%. Nhiệt độ môi trường xung quanh cao hơn sẽ rút ngắn thời gian này.

Q: Nó mang theo những chứng nhận gì?

A: CE và RoHS ở cấp độ đóng gói, UN38.3 và MSDS cho thiết bị hoàn chỉnh.

Hỏi: Nó cần bảo trì gì?

A: Thay bộ lọc hàng năm, kiểm tra hệ thống chữa cháy, kiểm tra mô-men xoắn và kiểm tra công suất. Khoảng nửa ngày cho mỗi tủ.

Hỏi: Thời gian dẫn đầu là gì?

A: 25-35 ngày làm việc đối với cấu hình tiêu chuẩn; tích hợp EMS tùy chỉnh hoặc điện áp không chuẩn sẽ mất nhiều thời gian hơn.
