Việc triển khai bộ lưu trữ năng lượng pin quy mô lớn theo truyền thống bao gồm công việc lắp ráp tại chỗ rộng rãi, mang lại rủi ro về lịch trình, lỗi nối dây và thời gian vận hành kéo dài cho các nhóm dự án.Hệ thống lưu trữ năng lượng pin trong container quy mô tiện íchcung cấp các bộ lưu trữ loại megawatt tích hợp tại nhà máy, đã được thử nghiệm trước, sẵn sàng để lắp đặt và kết nối tại chỗ. Bài viết này khám phá các biến thể công suất kép, kiến trúc an toàn tích hợp, quy trình sản xuất, phản hồi dự án trong thế giới thực và những cân nhắc chính dành cho nhà phát triển và nhóm EPC khi đánh giá tài sản lưu trữ năng lượng ở dạng container.
Trên trang này - Nhấp vào liên kết để chuyển đến phần
1. Những gì sẽ đến trên xe tải cho các dự án lưu trữ dựa trên container
Các dự án lưu trữ megawatt giờ thông thường thực hiện hầu hết các hoạt động lắp ráp tại chỗ. Các bộ pin được phân phối trên các pallet, cấu trúc giá đỡ được lắp đặt cục bộ, khối lượng lớn hệ thống cáp hiện trường được định tuyến và kết nối, đồng thời phần lớn lịch trình vận hành sẽ được sử dụng để giải quyết các lỗi nối dây xảy ra trong quá trình lắp đặt tại hiện trường.Hệ thống lưu trữ năng lượng pin trong container quy mô tiện íchđảo ngược trình tự dự án điển hình này.

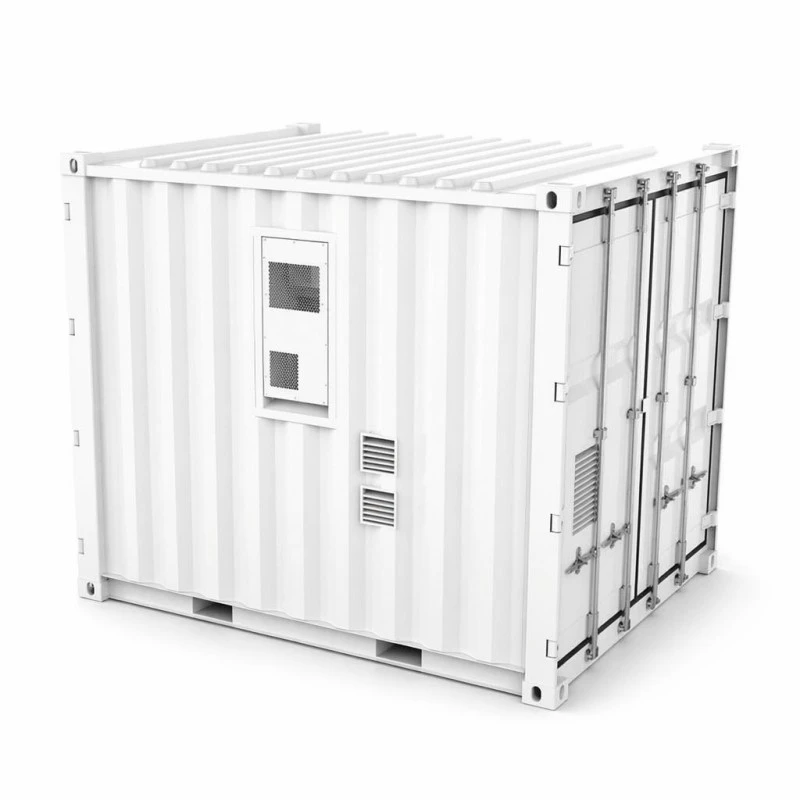

Bộ pin hoàn chỉnh, phần cứng tuần hoàn nhiệt làm mát bằng không khí, cụm chữa cháy kép và cáp giám sát đầy đủ được tích hợp đầy đủ trong các cơ sở của nhà máy đặt tại Nhạc Thanh. Mọi hệ thống con đều trải qua thử nghiệm kết hợp ở cấp độ hệ thống trước khi xuất xưởng bên trong vỏ bọc 3048*2438*2591-mm. Sau khi được giao đến cơ sở dự án, đội ngũ công trường sẽ đặt thùng chứa lên các tấm bê tông đã chuẩn bị sẵn, chạy cáp đầu vào DC tới phần cứng PCS và EMS của công trường, sau đó tiến hành các hoạt động vận hành thử. Bằng cách chuyển quá trình lắp ráp và xác thực hệ thống sang quy trình công việc của nhà máy, những nhiệm vụ quan trọng này không còn chiếm dòng thời gian trong đường dẫn quan trọng của dự án nữa, thể hiện đề xuất giá trị cốt lõi để chọn giải pháp kiểu thùng chứa thay vì các hệ thống lưu trữ trên giá rời.
2. Tổng quan về hai biến thể công suất và các thông số kỹ thuật cốt lõi
Diện tích vùng chứa vật lý tương tự hỗ trợ hai cấu hình công suất năng lượng riêng biệt là 1060kWh và 1215kWh. Kỹ thuật dân dụng của dự án, thông số kỹ thuật của tấm bê tông và kế hoạch nâng cần cẩu không thay đổi bất kể biến thể nào được chọn, đơn giản hóa công việc chuẩn bị mặt bằng trước khi xây dựng. Kiến trúc chuỗi khác nhau đối với mỗi cấu hình: 48 gói pin triển khai cấu trúc liên kết 4P264S cho 1060kWh (844,8VDC danh nghĩa) và 55 gói triển khai cấu trúc liên kết 5P242S cung cấp 1215kWh (774,4VDC danh nghĩa). Cả hai biến thể đều duy trì đầu ra trong cửa sổ vận hành 680‑950VDC được chấp nhận rộng rãi, tương thích với hầu hết các nền tảng phần cứng PCS quy mô lớn phổ thông.
Dòng sạc và xả tiêu chuẩn nằm ở mức 200A cho cả hai phiên bản hoạt động ở tốc độ 0,5C, điều chỉnh đầu ra phía DC phù hợp với các yêu cầu về kiến trúc bus dự án điển hình. Hiệu suất tối đa ở cấp độ hệ thống đạt 88 phần trăm được đo trong một chu kỳ sạc-xả đầy, bao gồm cả mức tiêu thụ điện năng phụ thay vì các chỉ số chỉ dành cho pin. Hiệu suất vòng đời vượt quá 8000 chu kỳ trong điều kiện môi trường xung quanh 0,5C và 25 độ C trong khi vẫn duy trì công suất năng lượng tối thiểu 80 phần trăm và phạm vi nhiệt độ môi trường hoạt động nằm trong khoảng từ 0°C đến +50°C phù hợp với khả năng quản lý nhiệt điều hòa không khí bên trong của thùng chứa.
| Loại | tham số | Model 1060kWh | Model 1215kWh |
|---|---|---|---|
| phía DC | Công suất định mức | 1060kWh | 1215kWh |
| Loại tế bào | LFP 3.2V/314Ah | LFP 3.2V/314Ah | |
| Chuỗi hệ thống pin | 4P264S | 5P242S | |
| đặc điểm kỹ thuật GÓI | 70.4V314Ah | 70.4V314Ah | |
| KHÔNG. của GÓI | 48 chiếc | 55 CÁI | |
| Điện áp danh định | 844.8VDC | 774.4VDC | |
| Dải điện áp | 680~950VDC | 680~950VDC | |
| Dòng sạc/xả tiêu chuẩn | 200A | 200A | |
| Thông số hệ thống | Hiệu quả hệ thống | Hiệu suất TỐI ĐA 88% @0,5C / 1 lần sạc 1 lần xả | Hiệu suất TỐI ĐA 88% @0,5C / 1 lần sạc 1 lần xả |
| Tuổi thọ hệ thống | >8000lần(0.5C@25°C) Tỷ lệ giữ năng lượng ≥ 80% | >8000lần(0.5C@25°C) Tỷ lệ giữ năng lượng ≥ 80% | |
| Phương pháp nối dây | Mục nhập đáy DC | Mục nhập đáy DC | |
| Tốc độ sạc và xả | 0,5CP | 0,5CP | |
| Phương pháp quản lý nhiệt | Máy điều hòa không khí làm mát bằng không khí thông minh | Máy điều hòa không khí làm mát bằng không khí thông minh | |
| Giao thức truyền thông | CAN/Eth/RS485(4G Tùy chọn) | CAN/Eth/RS485(4G Tùy chọn) | |
| Hệ thống phòng cháy chữa cháy | Bình xịt & Perfluorohexanone | Bình xịt & Perfluorohexanone | |
| xếp hạng IP | IP54 | IP54 | |
| Kích thước sản phẩm | 3048*2438*2591mm | 3048*2438*2591mm | |
| Trọng lượng sản phẩm | 9500kg | 10500kg | |
| Yêu cầu về môi trường | Phạm vi nhiệt độ hoạt động | 0°C~+50°C | 0°C~+50°C |
| Phạm vi độ ẩm hoạt động | 0~95%RH(Không ngưng tụ) | 0~95%RH(Không ngưng tụ) | |
| Độ cao hoạt động | 2000m (Giảm tải >2000m) | 2000m (Giảm tải >2000m) | |
| Chứng nhận | GÓI: CE ROHS UN38.3 MSDS | GÓI: CE ROHS UN38.3 MSDS | |
| Bảo hành | 5 năm | 5 năm |
3. Các địa điểm triển khai mục tiêu cho kho lưu trữ quy mô tiện ích trong container
Nhiều tình huống ứng dụng trong thế giới thực được hưởng lợi từ bộ lưu trữ pin quy mô megawatt được tích hợp sẵn. Các khu công nghiệp đang trải qua thời gian cao điểm tải vào buổi tối từ hai đến bốn giờ có thể tận dụng tài sản lưu trữ để thay đổi mô hình tiêu dùng nhằm đáp ứng khung giá theo thời gian sử dụng. Đối với các địa điểm phụ thuộc vào máy phát điện diesel, biến thể 1060kWh có thể duy trì tải công nghiệp vừa phải trong thời gian ngừng hoạt động thông thường mà không cần hậu cần cung cấp nhiên liệu phức tạp.
Các địa điểm sử dụng năng lượng tái tạo bao gồm các trang trại năng lượng mặt trời và cơ sở lắp đặt gió sẽ triển khai các thùng chứa này để ổn định sản lượng và thu hồi sản lượng mà lẽ ra sẽ bị cắt giảm. Các nhà vận hành mạng phân phối có thể trì hoãn việc nâng cấp phần cứng trạm biến áp tốn kém bằng cách triển khai việc loại bỏ giờ cao điểm của lộ xuất tuyến trong khoảng thời gian vận hành hạn chế. Các địa điểm khai thác từ xa và các dự án trên đảo thể hiện sự phù hợp quan trọng khác; Các phòng pin tại chỗ được xây dựng có mục đích thường tỏ ra không thực tế, khiến việc phân phối container được nhà máy xác nhận trở thành con đường triển khai đáng tin cậy nhất. Khi đánh giá phần cứng lưu trữ cho các trường hợp sử dụng quy mô lớn này,Hệ thống lưu trữ năng lượng pin trong container quy mô tiện íchcung cấp tùy chọn sẵn sàng triển khai mà không cần phải lắp ráp hệ thống tại chỗ rộng rãi.
4. Quy trình đưa dự án lưu trữ đúc sẵn lên mạng
Việc thực hiện dự án bắt đầu bằng việc chuẩn bị các công trình dân dụng. Các nhà thầu xây dựng các tấm bê tông phẳng được thiết kế để chịu tải trọng điểm 9500-10500 kg, lắp đặt các rãnh cáp dẫn về phía vị trí thùng chứa và duy trì đủ khoảng trống cho chức năng thải nhiệt của máy điều hòa không khí.
Hoạt động nâng dựa vào phần cứng container tiêu chuẩn bao gồm cả các vật đúc góc. Các nhóm dự án thuê phần cứng lắp đặt thanh phân phối tiêu chuẩn, loại bỏ yêu cầu về thiết bị nâng được sản xuất theo yêu cầu. Một hoạt động bố trí cần trục duy nhất sẽ định vị toàn bộ thiết bị trên nền móng đã chuẩn bị sẵn của nó.
Việc vận hành tiến hành qua ba giai đoạn riêng biệt sau khi bố trí. Kỹ thuật viên hoàn thiện việc đấu dây phía DC thông qua các đệm cáp đầu vào phía dưới kết nối với phần cứng PCS do cơ sở cung cấp. Bước tiếp theo thiết lập bắt tay liên lạc giữa phần cứng giám sát nội bộ container và nền tảng EMS cấp dự án, có sẵn CAN, Ethernet và RS485, cùng với chức năng truy cập từ xa 4G tùy chọn. Hoạt động nghiệm thu cuối cùng bao gồm kiểm tra chức năng rơ-le bảo vệ, xác thực chu kỳ sạc-xả 0,5CP và xác minh độ chính xác của báo cáo SOC. Với việc chuẩn bị dân sự được hoàn thiện đúng cách, các hoạt động vận hành tại hiện trường thường tiêu tốn từ hai đến ba ngày làm việc sau khi đặt container.
5. Tài liệu chứng nhận và kiến trúc an toàn tích hợp
Chất chữa cháy kép độc lập tạo thành yếu tố trọng tâm của thiết kế an toàn. Hệ thống khí dung hoạt động trong các thùng đóng gói riêng lẻ và chất perfluorohexanone tràn vào bên trong thùng chứa đầy đủ. Chiến lược tác nhân kép này giải quyết các sự kiện nhiệt xảy ra ở các quy mô vật lý khác nhau, một cấu hình ngày càng được yêu cầu trong các thông số kỹ thuật bảo hiểm cho việc lắp đặt bộ lưu trữ pin lớn.
Vỏ thùng chứa được xếp hạng IP54 với cáp DC lối vào phía dưới chống mưa và bụi tại chỗ, giữ cho các điểm thâm nhập điện có cấu hình thấp và được bảo vệ tốt. Các bộ pin riêng lẻ đều có tài liệu tuân thủ CE và RoHS. Các lô hàng toàn hệ thống bao gồm các thủ tục giấy tờ UN38.3 và MSDS cần thiết cho các yêu cầu vận chuyển quốc tế, thông quan và bảo hiểm dự án.
Phần cứng điều hòa không khí làm mát bằng không khí được điều chế thông minh duy trì các cụm pin trong dải hoạt động ở nhiệt độ hẹp thay vì sử dụng điều khiển bật tắt theo chu kỳ đơn giản. Thông số kỹ thuật vận hành xác định các điều kiện môi trường xung quanh từ 0°C đến +50°C, độ ẩm 0‑95%RH không ngưng tụ, cộng với độ cao tối đa 2000 m với hiệu suất bắt buộc giảm trên ngưỡng độ cao này. Mỗi container hoàn thiện đều trải qua chu trình phóng điện 0,5CP quy mô đầy đủ với dữ liệu ghi nhật ký cấp gói được thu thập bên trong nhà máy, trước khi cửa container được niêm phong để vận chuyển ra ngoài.
6. Quy trình sản xuất tám giai đoạn bên trong Nhà máy sản xuất Nhạc Thanh
7. Kiểm tra thực tế kích thước quan trọng đối với việc lưu trữ ở quy mô container
Các nhóm dự án nên chọn cấu hình biến thể theo yêu cầu điều phối thực tế thay vì tự động chọn tùy chọn công suất năng lượng cao hơn. Trong khi 1060kWh và 1215kWh có cùng kích thước vật lý, điện áp bus danh định lại khác nhau đáng kể. Các nhóm kỹ thuật phải xác minh phần cứng PCS mục tiêu hỗ trợ đầy đủ thời gian vận hành điện áp của thiết bị đã chọn trước khi hoàn tất đơn đặt hàng.
Hệ thống nhiệt làm mát bằng không khí có những ranh giới môi trường nhất định. Các địa điểm có nhiệt độ môi trường xung quanh thường xuyên vượt quá +50°C hoặc các địa điểm nhiệt đới nơi phần cứng điều hòa không khí liên tục chạy ở mức tải tối đa có thể đạt được độ ổn định nhiệt độ tế bào vượt trội bằng cách sử dụng các giải pháp lưu trữ làm mát bằng chất lỏng. Báo giá dự án bao gồm hướng dẫn thẳng thắn về sự phù hợp với môi trường thay vì chỉ tiến hành phân phối phần cứng sau khi triển khai.
Phần cứng định dạng vùng chứa thể hiện sự kém phù hợp về mặt kinh tế đối với tổng yêu cầu lưu trữ dưới khoảng 500kWh. Các sản phẩm lưu trữ quy mô tủ mang lại chi phí thấp hơn cho hoạt động vận chuyển, vận hành cần cẩu và lắp đặt tại chỗ cho các yêu cầu về công suất nhỏ hơn và hiện có các dòng sản phẩm thay thế để giải quyết các quy mô dự án này.
8. Những cân nhắc về nâng hạ, vận chuyển và hải quan
Trọng lượng đơn vị ở mức 9500kg (1060kWh) và 10500kg (1215kWh). Vận tải sử dụng xe tải sàn phẳng kết hợp với thiết bị cần cẩu ở hai đầu hành trình vận chuyển. Phần cứng của xe nâng thiếu mức tải trọng phù hợp cho những khối lượng này; kế hoạch trang bị và khả năng tiếp cận cần cẩu tại chỗ cần được xác định trước khi xe tải đến địa điểm đích.
Vì các cụm pin được sạc trước nên những container này được vận chuyển vào loại hàng nguy hiểm UN3480. Đội ngũ sản xuất cung cấp các báo cáo thử nghiệm UN38.3 hoàn chỉnh, tài liệu MSDS và tờ khai đóng gói hàng hóa nguy hiểm. Người lập kế hoạch dự án nên dự trù thêm khoảng một tuần nữa cho thời gian đặt vé tại cảng xuất xứ so với các chuyến hàng thông thường tiêu chuẩn.
Các điều kiện thương mại có sẵn bao gồm FOB Ninh Ba hoặc Thượng Hải với các tùy chọn CIF theo yêu cầu. Mỗi container chiếm không gian tương đương với một khe chứa container hình khối cao 40 feet. Vận tải đường bộ trong nước yêu cầu thông quan tuyến đường đối với một đơn vị có chiều rộng khoảng 3 mét và nặng hơn 10 tấn.
9. Bảo hành, bảo trì công suất và hỗ trợ dịch vụ tại hiện trường
Bảo hành toàn diện 5 năm áp dụng cho các gói, cụm điều hòa không khí, phần cứng chữa cháy và hệ thống giám sát như một hệ thống được giao hoàn chỉnh. Hiệu suất công suất được đảm bảo khả năng duy trì năng lượng định mức tối thiểu 80% hoạt động trong các hồ sơ chu kỳ 0,5C đã được ghi lại, với việc theo dõi sự xuống cấp tham chiếu đến nhật ký cơ sở kiểm tra chấp nhận của nhà máy.
Bộ pin hỗ trợ quy trình bảo trì trao đổi tại hiện trường. Các gói đã xuống cấp riêng lẻ có thể được thay thế trong vòng vài giờ làm việc mà không cần phải tháo toàn bộ thùng chứa hoặc ngắt kết nối phần còn lại của chuỗi pin. Truy cập giám sát từ xa qua CAN / Ethernet / RS485 cùng với kết nối 4G tùy chọn cho phép các nhóm dịch vụ truy xuất bộ dữ liệu vận hành ở cấp độ gói, cho phép xác định sớm sự chênh lệch công suất trước khi người vận hành quan sát tác động đến hiệu suất.
Các hoạt động dịch vụ hàng năm được đề xuất bao gồm làm sạch bộ lọc không khí, xác nhận áp suất chất chữa cháy, xác minh lại mô-men xoắn đầu cuối và chạy thử nghiệm hiệu suất công suất. Phần cứng có gói dự phòng sẽ được giao trong vòng 5 đến 7 ngày làm việc theo yêu cầu.
10. Những sai lầm phổ biến khi chuẩn bị địa điểm làm trì hoãn tiến độ dự án
11. Ghi chú thực địa trong thế giới thực từ việc triển khai Megawatt giờ toàn cầu
Một doanh nghiệp phát triển bất động sản hoạt động tại Tashkent, Uzbekistan đã đặt một tổ máy 1060kWh vào cuối năm 2024 để hỗ trợ một khu phức hợp thương mại tận dụng chênh lệch giá cước ngày đêm. Các kỹ sư dự án báo cáo rằng các hoạt động tạo doanh thu đã bắt đầu chỉ chín ngày sau khi cần cẩu nâng đơn vị container khỏi phương tiện vận tải bằng phẳng. Công việc lắp đặt vật lý được tiến hành nhanh chóng; phần lớn thời gian đầu tư dành cho công việc cấu hình ánh xạ tham số EMS dựa trên RS485.
Một nhà phát triển dự án năng lượng mặt trời ở Antananarivo, Madagascar đã kết hợp biến thể container 1215kWh cùng với các tài sản trang trại PV hiện có. Phản hồi của trang web nêu bật khối lượng công việc của hệ thống làm mát tăng cao trong điều kiện vận hành khí hậu đảo nhiệt độ cao tại địa phương. Nhóm dự án đã yêu cầu tài liệu chính thức về việc giảm nhiệt độ môi trường xung quanh trước khi đặt hàng các thiết bị tiếp theo.
Nhân viên nhà thầu khai thác mỏ có trụ sở tại Almaty, Kazakhstan đã triển khai một đơn vị lưu trữ container cung cấp năng lượng dự phòng cho cơ sở hạ tầng nhà máy chế biến. Các giám sát viên điện tại công trường khen ngợi quy trình đặt công-ten-nơ bằng thang máy đơn, nhưng cũng lưu ý rằng cần phải điều chỉnh độ dài đuôi cáp truyền thông do nhà máy lắp đặt, vì việc định vị tuyến vào đáy buộc các tuyến rãnh cáp kéo dài thêm bốn mét so với dự đoán ban đầu.
Đối với những hoạt động này và các hoạt động triển khai lưu trữ năng lượng quy mô lớn khác,AMPPALcung cấp phần cứng lưu trữ định dạng vùng chứa do nhà máy sản xuất phục vụ nhiều thị trường quốc tế.
12. Câu hỏi thường gặp
Sự khác biệt cốt lõi giữa hai biến thể container là gì?
Sự khác biệt nằm ở tổng dung lượng năng lượng được lưu trữ và cấu trúc chuỗi bên trong. Biến thể 1060kWh sử dụng 48 gói được định cấu hình là 4P264S cung cấp điện áp danh nghĩa 844,8VDC. Biến thể 1215kWh sử dụng 55 gói được sắp xếp thành 5P242S cung cấp điện áp danh nghĩa 774,4VDC. Cả hai đều có chung kích thước vật lý của vùng chứa bên ngoài giống hệt nhau.
Bộ lưu trữ container này có bao gồm phần cứng PCS không?
Không. Phần cứng này đại diện cho tài sản lưu trữ chỉ dành cho phía DC. Nó kết nối bên ngoài với các hệ thống PCS hoặc EMS do dự án cung cấp qua giao diện CAN, Ethernet hoặc RS485; Chức năng truy cập từ xa 4G có thể được chọn làm cấu hình tùy chọn.
Làm thế nào để đơn vị này được vận chuyển quốc tế?
Nó vận chuyển được phân loại là hàng hóa nguy hiểm UN3480 thông qua vận chuyển hàng hóa bằng phẳng hoặc container. Tài liệu báo cáo thử nghiệm UN38.3 hoàn chỉnh cùng với MSDS được cung cấp từ phía nhà sản xuất.
Thông số kỹ thuật dòng điện sạc-xả tiêu chuẩn là gì?
Cả hai biến thể bình chứa đều hoạt động ở dòng điện phóng điện tiêu chuẩn 200A chạy ở tốc độ 0,5CP và duy trì trong ngưỡng điện áp làm việc 680‑950VDC.
Quá trình vận hành tại chỗ thường mất bao lâu?
Giả sử các công trình dân dụng và chuẩn bị đệm đã hoàn thành, hệ thống dây điện DC, bắt tay liên lạc cộng với việc kiểm tra nghiệm thu được chứng kiến thường mất từ hai đến ba ngày làm việc.
Nhóm dự án có thể mong đợi giá trị hiệu quả của hệ thống trong thế giới thực là gì?
Hiệu suất tối đa ở mức hệ thống đạt 88% khi vận hành trong điều kiện 0,5C, được đo trong một chu kỳ sạc đầy cộng với xả pin và bao gồm tất cả các lần rút điện của hệ thống phụ trợ chứ không chỉ đo bằng pin.
Hiệu suất vòng đời điển hình là gì?
Hơn 8000 chu kỳ ở tốc độ 0,5C ở nhiệt độ môi trường xung quanh là 25 độ C, duy trì mức duy trì năng lượng tối thiểu 80%. Điều kiện ở nơi có nhiệt độ cao hơn sẽ rút ngắn hiệu suất vòng đời có thể đạt được trên thực tế.
Thời gian thực hiện nào áp dụng cho phần cứng lưu trữ vùng chứa thông số kỹ thuật tiêu chuẩn?
Chu kỳ sản xuất từ 30 đến 40 ngày làm việc đối với các đơn vị có thông số kỹ thuật tiêu chuẩn. Hoạt động đặt hàng hóa nguy hiểm tại cảng xuất phát sẽ cộng thêm khoảng một tuần vào lịch trình tổng thể của chuyến đi.
