Tháp trạm sạc AC EV có bệ 7kW dành cho cộng đồng dân cư

Khi bức tường không phải là một lựa chọn

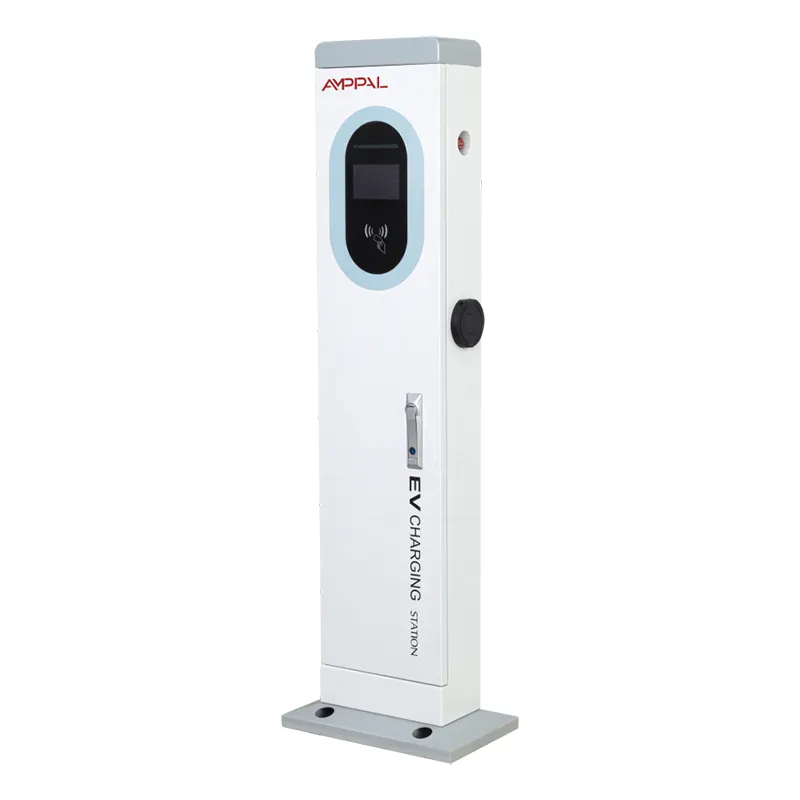

Các bãi đậu xe rộng rãi hiếm khi có bức tường nơi bạn cần. Khoảng cách đó chính xác là mục đích mà sản phẩm này được tạo ra. AF-AC-7kW là tháp sạc tự đứng: cột thép 410 x 240 x 1400 mm mang một điểm sạc AC 7kW, màn hình cảm ứng màu 5 inch cũng như phần cứng thanh toán và kết nối mạng trong một thân máy kín.

Việc lắp đặt là đổ móng chứ không phải là một công trình xây dựng. Bắt vít tấm đế vào tấm đệm bê tông bằng bộ neo và mẫu khoan mà chúng tôi gửi đến, cấp điện áp 220VAC +/- 20% cho tháp, kết nối Ethernet hoặc lắp SIM 4G. Không cần khoan mặt tiền, không cần phải tranh cãi về bức tường của chủ nhà - chỉ có mặt đất bạn mới được phép đổ bê tông vào.

Đối với các khách sạn sở hữu bãi đậu xe, trung tâm thương mại có lô đất trên mặt đất hoặc các thành phố tự quản bổ sung thêm các khu vực ven đường, quyền tự do đó thường quyết định việc tính phí sẽ xuất hiện trong quý này hay năm tới. Hộp treo tường giải quyết vấn đề sạc pin. Tháp giải quyết vấn đề trang web đầu tiên.

Tại sao người mua chọn cột trên hộp treo tường

Tự do về địa điểm - đặt tòa tháp ở giữa hàng, ở cuối vịnh hoặc giữa các cây, bất cứ nơi nào ô tô đỗ, thay vì bất cứ nơi nào có bức tường.

Công thái học ở độ cao đứng - ở độ cao 1400 mm, màn hình nằm ngang tầm mắt tự nhiên, do đó người lái xe có thể chạm, thanh toán và rút phích cắm mà không cần cúi xuống hoặc ngồi xổm.

Dễ dàng xử lý dây cáp - súng được treo trên bao súng ở độ cao ngang thắt lưng, thoải mái hơn đáng kể đối với người lái xe lớn tuổi và người giao hàng so với ổ cắm trên tường thấp.

Một vỏ bọc kín - tất cả các thiết bị điện tử đều nằm bên trong thân tháp IP54, do đó không cần hộp phân phối riêng ở các địa điểm thông thường.

Có thể nhìn thấy từ bên kia khu đất - một tòa tháp được cho là đang sạc ở đây từ độ cao 50 mét; một chiếc hộp treo tường biến mất đằng sau những chiếc xe tải đang đậu và khiến bạn phải trả giá cho những khách hàng không cần hẹn trước.

Dấu ấn sẽ lớn dần cùng với bạn - mọi tòa tháp trong loạt sản phẩm này đều có chung đế 410 x 240, do đó, việc chuyển sang mô hình súng kép sau này có thể sử dụng lại cùng một bệ.

Thông số kỹ thuật

Nơi một cột độc lập kiếm được tiền giữ nó

Bãi đậu xe của khách sạn và khu nghỉ dưỡng có bề mặt mở không có mặt tiền tòa nhà gần vịnh.

Các vịnh trên đường phố và khu đất công cộng của thành phố không được phép khoan vào các tòa nhà gần đó.

Bãi đỗ xe nơi làm việc trên đất thuê - người thuê không được chạm vào tường nhưng có thể đổ miếng đệm.

Các lô nhà hàng và khu bán lẻ có các vịnh rải rác cách xa tòa nhà.

Các địa điểm xây dựng mới phải sạc điện trực tiếp trước khi tòa nhà hoàn thành.

Tháp hoạt động như thế nào trên trang web

Dòng điện từ nguồn cung cấp 220VAC +/- 20% của bạn vào tháp, thông qua bộ điều khiển, ra khỏi súng tới một phương tiện có công suất lên tới 7kW - phạm vi khoảng 45 km mỗi giờ đối với xe điện cỡ trung và sạc đầy qua đêm đối với hầu hết mọi xe khách Châu Âu.

Tháp báo cáo cho bộ phận phụ trợ của nhà điều hành qua Ethernet, 4G hoặc WiFi bằng OCPP 1.6 hoặc 2.0. Màn hình 5 inch hướng dẫn người lái thực hiện các thao tác cắm, xác thực, sạc và nhận; dữ liệu phiên truy cập vào đám mây trong thời gian thực.

Dịch vụ chủ yếu là từ xa. Khi một phiên không thành công, phần phụ trợ sẽ ghi lại phiên đó và chúng tôi đọc chẩn đoán của tháp qua mạng trước khi quyết định xem có cần truy cập địa điểm hay không.

Dấu CE thực sự đã làm gì

Dấu CE theo chỉ thị Điện áp thấp và EMC của EU, cùng với tài liệu kiểm tra được lưu giữ trong hồ sơ cho nhà nhập khẩu và thông quan.

IP54 đã được xác minh trong phòng thí nghiệm của chúng tôi và bởi nhà thử nghiệm bên thứ ba - chống bụi và chống tia nước từ mọi góc độ.

Thử nghiệm phun muối trong 96 giờ trên vỏ bọc sơn tĩnh điện, có kích thước dành cho các bãi đỗ xe ven biển.

Thử nghiệm đầy đủ chức năng trong phạm vi định mức từ -20C đến +50C trước khi thiết kế dừng hoạt động.

Mỗi đơn vị sản xuất đều chạy thử nghiệm tải cộng với thử nghiệm bắt tay mạng và thiết bị đầu cuối thanh toán trước khi đóng gói - không phải mẫu ngẫu nhiên.

CE là đường cơ sở; nhà máy còn có các nhãn hiệu CCC, TUV, UL và CB cho các chương trình xuất khẩu khác.

Từ cuộn dây đến tháp: Tám bước trong nhà máy của chúng tôi

Thép tấm được cắt bằng laze và đục lỗ CNC theo hình 410 x 240 tại xưởng sản xuất kim loại tấm của chúng tôi.

Máy ép TRUMPF gấp cột và robot FANUC hàn các đường nối.

Thân được sơn tĩnh điện; mẫu từ mỗi lô được đưa vào thử nghiệm phun muối.

Dây chuyền lắp ráp AC phù hợp với module điều khiển, contactor, màn hình 5 inch và súng sạc.

Lớp niêm phong được kiểm tra theo yêu cầu IP54, bao gồm các đầu vào cáp và khung viền màn hình.

Mỗi tháp sẽ tiến hành kiểm tra chức năng với tải điện trở, sau đó kiểm tra thanh toán và mạng.

QC ký vào số sê-ri, báo cáo thử nghiệm và tài liệu CE và thiết bị sẽ được đặt trước để gửi đi.

Thời gian giao hàng tiêu chuẩn là 15-20 ngày làm việc kể từ khi xác nhận đơn hàng; lệnh khẩn cấp đi vào làn đường nhanh theo thỏa thuận.

Hộp cực hay hộp treo tường? Sự so sánh trung thực

Nếu một bức tường vững chắc đã đứng chính xác nơi ô tô đỗ, hãy mua hộp treo tường. Chi phí thấp hơn - không cần nền móng, ít thép hơn, lắp đặt nhanh hơn - và chúng tôi cũng bán những thứ đó. Chọn dựa trên sự thật, không phải thói quen.

Chi phí tăng thêm của tòa tháp mua được ba thứ: quyền chọn vị trí thay vì thừa kế một vị trí, công thái học có chiều cao đứng mà ổ cắm trên tường cao đến đầu gối không thể sánh bằng, và thân máy kín có thể chịu được lưu lượng giao thông tốt hơn một chiếc hộp được bắt vít vào tường khoang tải.

Ai không nên mua cái này: những người thuê nhà không thể đổ bê tông, những địa điểm chỉ cần sạc trong vài tuần hoặc những người mua có một chiếc ô tô sạc tốt qua đêm từ ổ cắm thông thường. Đối với họ tòa tháp là thép mà họ không cần.

AMPPAL mang lại điều gì mà người bán lại không thể

Nhà máy trực tiếp từ Công ty TNHH Công nghệ Năng lượng Mới Chiết Giang Anfu tại Nhạc Thanh - thủ đô điện lực của Trung Quốc - được thành lập vào năm 2014.

Một doanh nghiệp khổng lồ cấp quốc gia với hơn 260 nhân viên và dây chuyền lắp ráp AC và DC riêng biệt.

Hơn 1.000.000 chiếc được giao vào năm 2024, được xuất khẩu sang hơn 40 quốc gia từ UAE và Đức đến Malaysia và Mexico.

Dây chuyền tự động của FANUC và TRUMPF, cùng với công nghệ đột, uốn và cắt laser CNC nội bộ.

Chào mừng OEM và ODM - màu sắc tùy chỉnh, logo, nhãn hiệu thanh toán và bao bì, với moq được thảo luận cho mỗi dự án.

Điều khoản đóng gói, container và thương mại

Mỗi tòa tháp được vận chuyển trong một thùng gỗ thẳng đứng có kích thước phù hợp với chiều cao 1400 mm, có giằng bên trong xung quanh màn hình và khung viền. Các bu lông neo, khuôn khoan và phần cứng lắp đặt di chuyển bên trong cùng một thùng, do đó, không có gì phải đợi chuyến hàng thứ hai tại địa điểm.

Chiều dài 1400 mm thay đổi quy hoạch container so với hộp treo tường: thùng nằm phẳng và xếp chồng lên nhau, và một container 20 ft thường có 60-80 tháp tùy thuộc vào kích thước thùng; chúng tôi báo giá cước vận chuyển mỗi thùng.

Chúng tôi báo giá FOB Ninh Ba hoặc Thượng Hải theo tiêu chuẩn, với EXW và CIF có sẵn theo yêu cầu. Các tài liệu bao gồm hóa đơn thương mại, danh sách đóng gói, vận đơn và bản sao giấy chứng nhận CE.

Bảo hành và hỗ trợ sau khi giao hàng

Bảo hành 2 năm cho tháp, màn hình và mô-đun thanh toán, bao gồm các lỗi về vật liệu và tay nghề.

Các phụ tùng thay thế - màn hình, súng, bảng điều khiển - được lưu trữ trong kho và gửi đi theo yêu cầu.

Chẩn đoán từ xa qua 4G hoặc Ethernet; hầu hết các lỗi phần mềm và cấu hình đều được khắc phục mà không cần truy cập trang web.

Lời khuyên bảo trì: kiểm tra súng và bao súng hàng quý, đồng thời vặn lại bu lông neo mỗi năm một lần.

Tài liệu đầy đủ - hướng dẫn sử dụng, bản vẽ lắp đặt và hướng dẫn thiết lập OCPP - đi kèm với mọi thiết bị.

Năm lỗi cài đặt chúng tôi thấy lặp đi lặp lại

Sai: bắt vít chân đế thẳng vào nhựa đường. Đúng: đổ tấm bê tông theo mẫu được cung cấp và để nó khô hoàn toàn trước khi chất tải lên tháp.

Sai: để súng nằm dưới đất giữa các buổi tập. Đúng: luôn để nó vào bao da - đầu nối là bộ phận bị mòn đầu tiên.

Sai: chỉ dựa vào WiFi ở một khu vực xa. Đúng: lắp SIM 4G để các khoản thanh toán tiếp tục hoạt động khi bộ định tuyến văn phòng bị hỏng.

Sai: đặt tháp ở nơi xe tải lùi có thể tiếp cận. Đúng: đặt nó ở đầu xa của vịnh hoặc thêm một cột trụ.

Sai: quên kiểm tra mô-men xoắn hàng năm. Đúng: Siết chặt lại các bu lông neo 12 tháng một lần và dán lại tấm đế nếu bạn thấy vết nước.

Các nhà điều hành trang web nói gì sau một năm

Một chủ khách sạn ở Split, Croatia, đã đặt ba tòa tháp trong khu đất trống của mình vào mùa xuân năm 2024. Ông chọn chúng vì tòa nhà không có mặt tiền có thể sử dụng được gần các vịnh. Khiếu nại của anh ấy là màn hình bị chói vào giữa trưa - một tấm phim chống chói đã giải quyết vấn đề đó - nhưng anh ấy báo cáo không có lỗi phần cứng nào trong suốt hai mùa hè sử dụng nhiều khách.

Một nhà phân phối ở Kuala Lumpur đã bán được 10 chiếc cho một tập đoàn bán lẻ. Người lắp đặt khen ngợi mẫu khoan - đội của anh ấy đã hoàn thành từng phần móng trong một buổi sáng. Điểm yếu nhỏ: cáp súng bị ngắn đối với một số xe SUV ở cuối chặng dài.

Một đô thị ở UAE điều hành 12 tòa tháp trên nền đất ven đường. Sau 14 tháng, nhật ký bảo trì hiển thị một lần thay màn hình cảm ứng và không có gì khác. Họ vẫn dán lại tấm đế vào mỗi mùa mưa, một thủ tục mà họ vẫn tuân theo.

Những câu hỏi mà người mua tháp lần đầu đặt ra

Hỏi: Tháp này có sạc được mọi xe điện không?

Trả lời: Mọi xe điện được bán ở Châu Âu có ổ cắm Loại 2 sẽ được sạc từ ổ cắm đó; bộ sạc tích hợp của ô tô quyết định tốc độ chính xác, lên tới trần 7kW của tháp.

Hỏi: Nó cần nền tảng gì?

Trả lời: Một tấm bê tông được đổ vào mẫu khoan mà chúng tôi gửi kèm theo thiết bị; các miếng đệm thông thường có kích thước khoảng 500 x 500 mm và các bu lông neo được cung cấp trong thùng.

Hỏi: Hộp treo tường có rẻ hơn không?

Đáp: Có, rẻ hơn khoảng 20-30% khi mua và lắp đặt ở nơi có tường tốt - giá của tháp trả cho cột, bộ móng và quyền tự do lựa chọn vị trí.

Q: Màn hình có thể chịu được ánh sáng mặt trời trực tiếp không?

Đáp: Nó có thể đọc được dưới ánh sáng ban ngày, mặc dù ánh sáng chói gắt vào giữa trưa là lời phàn nàn duy nhất mà chúng tôi nghe thấy; một bộ phim chống chói là một giải pháp rẻ tiền.

Hỏi: IP54 có đủ để sử dụng ngoài trời không?

Trả lời: Có đối với mưa và nước bắn - IP54 chặn bụi và nước phun. Các địa điểm ngập nước hoàn toàn sẽ cần xếp hạng cao hơn, điều mà hầu như không có bãi đậu xe nào cần.

Hỏi: Những quốc gia nào chấp nhận nhãn hiệu CE?

Trả lời: Tất cả các quốc gia EU và EEA, cùng với nhiều quốc gia khác chấp nhận CE làm chứng chỉ đầu vào; nhà máy còn có CCC, TUV, UL và CB cho các thị trường khác.

Hỏi: Sau này tôi có thể nâng cấp tháp 7kW này được không?

Đáp: Nền tảng 410 x 240 được chia sẻ trên toàn chuỗi, do đó, một địa điểm có thể di chuyển đến tháp súng kép trên cùng một bệ - bản thân thiết bị 7kW không thể nâng cấp tại hiện trường.

Hỏi: Từ lúc đặt hàng đến khi giao hàng là bao lâu?

A: 15-20 ngày làm việc theo tiêu chuẩn, vận chuyển từ Ninh Ba hoặc Thượng Hải, với gói tài liệu đầy đủ bao gồm chứng chỉ CE.
