Bộ sạc AC EV 14kW cho khách sạn và tòa nhà văn phòng

Tháp 150mm thay đổi thế nào trên trang web của bạn

Lấy bất kỳ bệ sạc AC nào bạn từng thấy trên đường phố châu Âu và nó thường sâu khoảng 240mm. Cái này là 150mm. 90mm đó nghe có vẻ tầm thường cho đến khi bạn đứng giữa hai bãi đậu xe và cố gắng giữ cho lối đi thông thoáng.

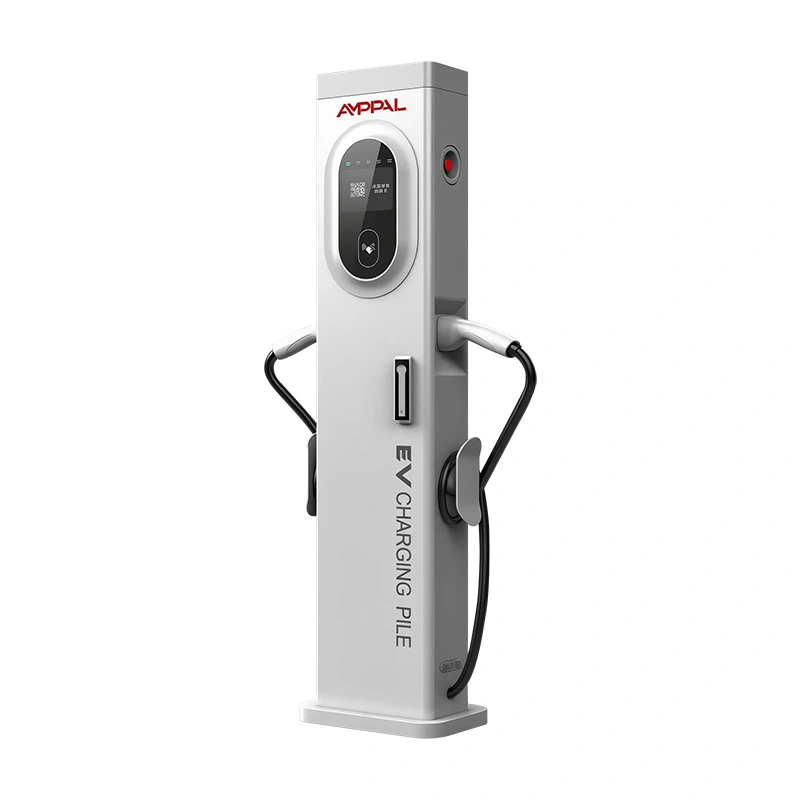

Bộ sạc AC EV 14kW dành cho khách sạn và tòa nhà văn phòng (AF-AC-014-Y-A-0-4-JA-P) là cột 300 x 150 x 1400mm mang hai súng Loại 2, dòng điện định mức 16A+16A trên nguồn cấp ba pha 380VAC, với màn hình cảm ứng màu 5 inch ở phía trên. Chiếc phong bì tồn tại để giải quyết một vấn đề: bộ sạc sẽ đi đâu khi không có tường và không có đảo rộng?

Người vận hành sử dụng nó trên dải giữa hai khoang đầu vào, dọc theo mép vỉa hè nơi tủ rộng hơn sẽ không được phê duyệt và bên trong gara nơi các cột ăn hết từng đồng hồ dự phòng. Bản thân việc sạc là AC tiêu chuẩn; dấu chân là tính năng.

Năm lợi ích của một cột dày bằng một nửa

Độ sâu 150mm giúp dọn đường cho xe lăn và cửa xoay mà bệ 240mm sẽ chặn; đây là thứ nguyên quyết định liệu một cuộc khảo sát địa điểm có vượt qua hay không.

Hai ổ cắm Loại 2 (16A+16A) cho phép hai ô tô sạc từ một điểm cấp nguồn, tăng gần gấp đôi thông lượng của một cột súng đơn.

Tòa tháp cao 1400mm với màn hình 5 inch ngang tầm mắt trong một khu đất đông đúc.

Cấp bảo vệ IP54 và phạm vi làm việc từ -20°C đến +50°C bao trùm thời tiết đường phố mà không có mái che hoặc mái che.

OCPP 1.6J với Ethernet, 4G và WiFi tham gia văn phòng hỗ trợ hiện có mà không cần phần mềm mới.

Mỗi thiết bị đều được chứng nhận CE và được bảo hành 2 năm tại nhà máy, với thời gian giao hàng là 15-20 ngày làm việc từ nhà máy Chiết Giang của chúng tôi.

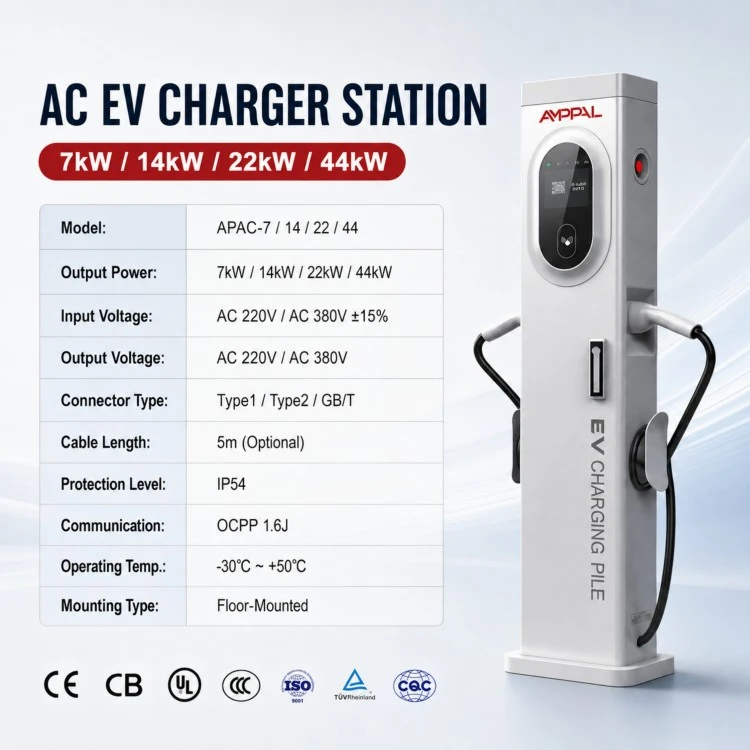

Thông số kỹ thuật

Các trang web tính phí từng centimet

Các khu vực trên đường phố ở các thị trấn cổ ở châu Âu, nơi vỉa hè quá hẹp cho một chiếc tủ 240mm; tháp 150mm ôm sát lề đường.

Hàng đỗ xe đối đầu: một tòa tháp trên dải đất chung phục vụ hai hàng đối diện.

Bãi đỗ xe nhiều tầng có lối rẽ dốc chật hẹp; cấu hình giữ cho tầm nhìn luôn mở cho người lái xe và máy ảnh.

Sân trước khách sạn và văn phòng nơi kiến ​​trúc sư cảnh quan từ chối một chiếc bệ cồng kềnh bên cạnh lối vào.

Các địa điểm tổ chức sự kiện tạm thời: một bệ neo M12, hai khẩu súng và nguồn cấp dữ liệu 380V có thể được vận hành trong một ngày.

Các đại lý dự đoán sẽ nạp tiền cho xe điện demo qua đêm mà không phải bỏ chỗ đậu xe trong phòng trưng bày.

Cách Tháp phục vụ hai phương tiện từ một cột

Nguồn cấp ba pha 380VAC +/- 15% đi qua tấm đế và tiếp đất trên phần thanh ray DIN bên trong cột, nơi trạm phân phối nó đến hai ổ cắm. Mỗi khẩu súng có dòng điện định mức 16A mỗi pha; phần sụn giới hạn tổng công suất ở bảng tên 14kW và chia sẻ khoảng trống đó giữa hai xe.

Cắm chiếc ô tô đầu tiên vào và nó sẽ tiêu hết ngân sách. Bắt đầu phiên thứ hai và tháp cân bằng lại dòng điện giữa cả hai ổ cắm mà không làm gián đoạn phiên đầu tiên; màn hình hiển thị kWh và kWh của mỗi phiên trong thời gian thực.

Màn hình cảm ứng chạy luồng cắm và sạc, trong khi OCPP 1.6J mang mọi bản ghi giao dịch đến máy chủ của bạn qua Ethernet, 4G hoặc WiFi. Nếu mạng bị rớt, phiên tiếp tục và bản ghi sẽ được tải lên sau.

Chứng nhận và các bài kiểm tra đằng sau nó

Tuân thủ CE theo chỉ thị Điện áp thấp và EMC, được xác minh lại trước khi xuất xưởng mỗi lô sản xuất.

100% đơn vị vượt qua thử nghiệm điện môi hi-pot và kiểm tra tính liên tục nối đất ở dây chuyền cuối cùng.

Chu kỳ nhiệt từ -30°C đến +70°C theo IEC 60068 trên các thiết bị lấy mẫu, cộng với thử nghiệm phun muối trong 96 giờ cho lắp đặt ven biển.

Chạy liên tục trong 48 giờ với khả năng giám sát trực tiếp độ ổn định của dòng điện, nhiệt độ và liên lạc.

Các thành phần đều tuân thủ RoHS và REACH, đồng thời nhà máy vận hành hệ thống quản lý chất lượng ISO 9001:2015.

Kiểm tra sắp tới bao gồm mọi lô đầu nối; ổ cắm Loại 2 lỏng lẻo là lỗi trường phổ biến nhất mà chúng tôi thấy ở tháp AC.

Từ thép dẹt đến cột 1,4 mét: Tám bước

Cắt laser: các tấm được cắt bằng tia laser CNC theo hình dạng tháp chính xác, dung sai được giữ ở mức 0,1mm.

Uốn và tạo hình: máy ép CNC gấp vỏ cột và các mối hàn điểm khóa đường may.

Hàn robot trên cánh tay FANUC nối khung đế và miếng đệm đầu vào cáp, quy trình tương tự được sử dụng trên đường dây DC của chúng tôi.

Xử lý bề mặt: dây chuyền làm sạch và hoàn thiện ba giai đoạn bảo vệ vỏ trước khi lắp ráp.

Lắp ráp trước: ray DIN, công tắc tơ, thiết bị dòng điện dư và mô-đun đo sáng được lắp và mô-men xoắn theo thông số kỹ thuật.

Thiết bị điện tử: màn hình, bảng liên lạc và bảng nguồn được gắn và kết nối.

Tải chương trình cơ sở và kiểm tra tuân thủ OCPP: mỗi thiết bị được đăng ký và ghép nối với máy chủ thử nghiệm trước khi đóng hộp.

QC cuối cùng và đóng gói: kiểm tra hi-pot, kiểm tra trực quan và đóng gói thùng carton đóng dây chuyền; đơn đặt hàng tiêu chuẩn sẽ rời đi trong 15-20 ngày làm việc.

14kW có phù hợp với dấu chân của bạn không?

Tháp 14kW có thể tồn tại ở những nơi có hạn chế về mặt vật lý. Nếu địa điểm của bạn là một khu đất rộng rãi với hòn đảo bê tông sẵn sàng làm bệ tiêu chuẩn, hãy mua chiếc tủ 240mm rẻ hơn; hình dáng mảnh khảnh chẳng mua được gì cho bạn.

Nó cũng là công cụ sai lầm khi ô tô đỗ từ 8 tiếng trở lên. Dịch vụ đỗ xe qua đêm được phục vụ tốt hơn bởi các hộp treo tường 3,5-7kW với mức giá thấp hơn, vì 14kW chỉ mang lại lợi nhuận khi các phương tiện ra vào trong ngày.

Hãy chọn nó khi bạn có thể đếm được từng cm: một dải phân cách hẹp, một hàng lề đường có quy định khoảng lùi nghiêm ngặt hoặc một gara nơi một chiếc tủ rộng hơn sẽ tốn một chỗ đậu xe. Nếu hai ô tô có công suất khoảng 7kW, mỗi ô tô phù hợp với thời gian dừng của bạn thì đây là cách tiết kiệm không gian nhất để cung cấp thời gian đó.

AMPPAL so với bệ tiêu chuẩn 240mm

Dấu chân: 150mm so với độ sâu khoảng 240mm có nghĩa là tòa tháp đã vượt qua các cuộc khảo sát địa điểm từ chối bệ.

Một nguồn cấp dữ liệu, hai ô tô: một mạch ba pha duy nhất phục vụ cả hai súng, thay vì hai hệ thống lắp đặt riêng biệt.

Bằng chứng kiểm nghiệm: CE, 100% hi-pot, phun muối trong 96 giờ và nung nóng trong 48 giờ được ghi lại theo từng lô chứ không chỉ được tuyên bố trong tài liệu quảng cáo.

Điều kiện mua hàng: mẫu tiêu chuẩn từ MOQ 1 chiếc, thời gian thực hiện 15-20 ngày làm việc, bảo hành 2 năm, phụ tùng thay thế qua DHL/FedEx.

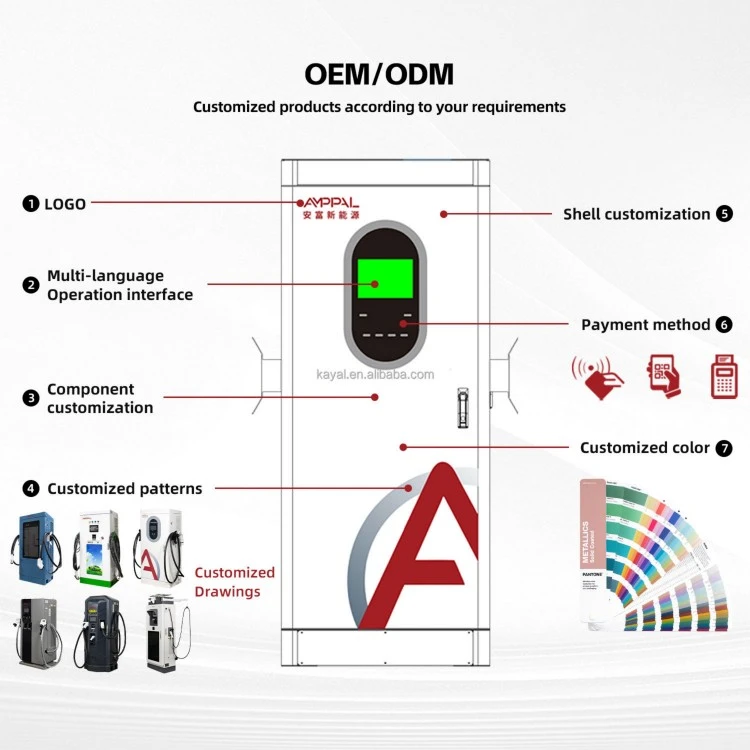

Tùy chỉnh: có thể thay đổi logo, màn hình khởi động và nhãn hiệu cáp; chúng tôi đã vận chuyển các chương trình xuất khẩu đến hơn 40 quốc gia bao gồm UAE, Ả Rập Saudi, Kazakhstan, Đức và Mexico.

Đóng gói và vận chuyển: Đưa cột vào công trường

Mỗi tòa tháp được lắp ráp hoàn chỉnh trong một thùng carton xuất khẩu có kích thước khoảng 350 x 220 x 1460mm với các khối góc xốp; tổng trọng lượng khoảng 45kg bao gồm bộ neo và các miếng đệm cáp.

Mỗi pallet có bốn thùng, được bọc co lại bằng vật liệu bảo vệ cạnh; một container 40 feet chứa được khoảng 60 tòa tháp được xếp chồng lên nhau hoặc lên tới 80 tòa tháp được xếp trên sàn.

Các điều khoản tiêu chuẩn là FOB Ninh Ba hoặc Thượng Hải, hoặc nhà máy EXW. Mỗi lô hàng bao gồm hóa đơn thương mại, danh sách đóng gói, vận đơn, giấy chứng nhận xuất xứ và tuyên bố tuân thủ CE; vận tải đường biển đến Rotterdam hoặc Jebel Ali thường kéo dài 30-40 ngày.

Hỗ trợ tôn trọng tiến trình cài đặt của bạn

Bảo hành 2 năm đối với các lỗi sản xuất, tính từ lúc vận chuyển thay vì vận hành thử, điều mà những người lắp đặt cho chúng tôi biết sẽ giúp đơn giản hóa các khiếu nại.

Phản hồi 24 giờ đối với các yêu cầu kỹ thuật, với chẩn đoán bằng video để thợ điện của bạn có thể hướng dẫn sửa chữa ngay trong ngày.

Phụ tùng của DHL/FedEx từ kho trung tâm của chúng tôi; những mặt hàng chuyển động nhanh như màn hình cảm ứng, miếng đệm cáp sẽ rời đi trong vòng 2 ngày làm việc.

RMA đầu tiên trên giấy: gửi ảnh và sê-ri thiết bị và chúng tôi quyết định giữa việc thay thế hoặc sửa chữa trước khi bạn gửi lại bất cứ thứ gì.

Đối với việc triển khai tại nhiều địa điểm, chúng tôi đề xuất một bộ bảo trì cho mỗi 20 tòa tháp có trong kho của bạn, do đó, việc hoán đổi tại hiện trường không bao giờ phải chờ đợi hải quan.

Xử lý tại chỗ: Sai và đúng

Sai: lắp tháp sao cho dây cáp vòng về phía lối đi giao thông. Phải: định hướng cột sao cho cả hai dây cáp đều thoát ra khỏi làn đường lái xe.

Sai: cấp nguồn cho tháp từ một mạch có kích thước nhỏ vì nó chỉ là AC. Phải: cùng lúc định cỡ nguồn cấp dữ liệu cho cả hai súng; cầu dao ba pha 32A với dây dẫn 6mm2 là điểm khởi đầu an toàn, sau đó kiểm tra theo mã địa phương.

Sai: chạy cáp Ethernet trong cùng ống dẫn với cáp nguồn. Bên phải: các ống dẫn riêng biệt, cách nhau ít nhất 30 cm để bảo vệ đường truyền mạng khỏi bị nhiễu.

Sai: che màn hình cảm ứng bằng nhãn dán hoặc bảng hiệu. Đúng: giữ cho mặt hiển thị rõ ràng; màn hình 5 inch là giao diện cục bộ duy nhất của người vận hành.

Sai: giả sử bảo hành bao gồm hành vi phá hoại. Phải: báo cáo hư hỏng kèm theo ảnh và số sê-ri ngay lập tức; bảo hành 2 năm bao gồm các lỗi sản xuất, vì vậy bạn ghi lại càng nhanh thì chúng tôi hành động càng nhanh.

Người quản lý địa điểm báo cáo gì sau một mùa

Một nhà điều hành bãi đậu xe ở Dubai đã cho xây dựng 12 tòa tháp này dọc theo một dãy lề đường mà đô thị này cho là quá hẹp đối với những bệ tiêu chuẩn. Sau tám tháng trong mùa hè với nhiệt độ 45°C, một màn hình cảm ứng bị nhấp nháy và chúng tôi đã thay thế theo chế độ bảo hành trong vòng một tuần. Tóm tắt của ông: cột mỏng nhưng không bị cong, lung lay hoặc quá nóng.

Một tập đoàn khách sạn ở Đức đã tiêu chuẩn hóa tòa tháp thành bãi đậu xe trong sân sau khi kiến ​​trúc sư từ chối một chiếc tủ rộng hơn. Một phàn nàn của họ: ăng-ten 4G tụt xuống một thanh duy nhất bên trong sân, vì vậy giờ họ đặt mua phiên bản WiFi/Ethernet và cắm cáp vào công tắc của tòa nhà.

Một nhà thầu Ả-rập Xê-út đã mua lô 20 chiếc đầu tiên để phát triển khu phức hợp. Việc lắp đặt mỏ neo khiến các thợ điện của anh ấy mất hai giờ cho mỗi tháp vào ngày đầu tiên và chưa đầy một giờ sau khi nhìn thấy mẫu khoan; kể từ đó họ đã đặt hàng thêm ba lô nữa.

Câu hỏi thường gặp

Hỏi: Hai chiếc ô tô thực sự có thể sạc cùng lúc trên tháp 14kW không?

Đáp: Có, cả hai ổ cắm đều hoạt động và trạm chia sẻ ngân sách 14kW giữa chúng; một chiếc ô tô sẽ nhận được toàn bộ ngân sách khi ở một mình.

Hỏi: Tòa tháp cần khoảng trống bao nhiêu so với lề đường hoặc tường?

A: Giữ khoảng 600mm không gian làm việc phía trước ổ cắm; khoảng 200mm sang một bên là đủ cho vòng cáp.

Hỏi: Tháp mỏng có cần nền bê tông không?

A: Đế neo M12 trên tấm bê tông 300 x 300mm là tiêu chuẩn; trên đường nhựa, chúng tôi cung cấp giá đỡ gắn trên bề mặt.

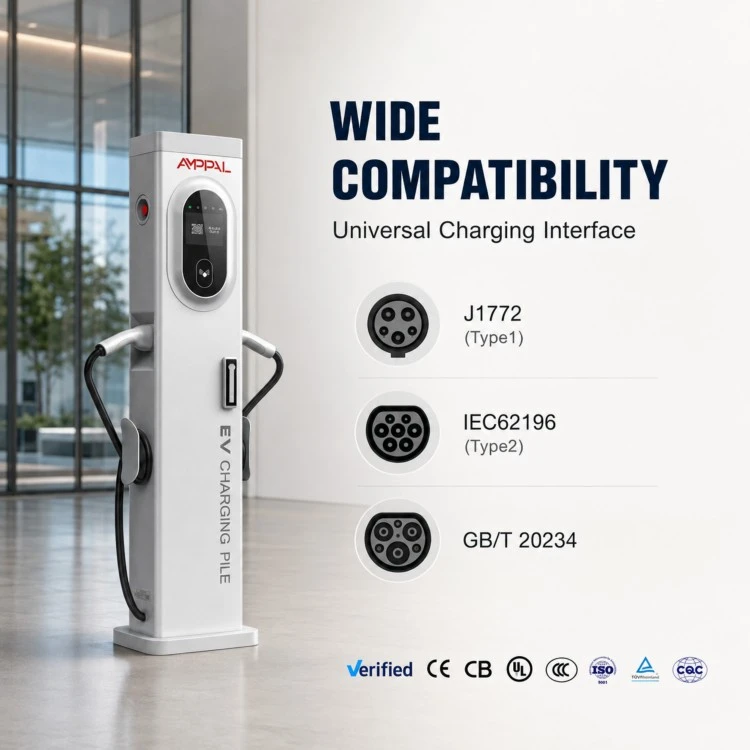

Câu hỏi: Trạm này được trang bị đầu nối nào?

A: Hai ổ cắm Loại 2 với cáp 4,5m theo tiêu chuẩn; mẫu AC này không cung cấp CCS.

Hỏi: Tháp có thể chạy bằng nguồn điện một pha không?

A: Không, nó yêu cầu 380VAC ba pha; đối với các cơ sở sử dụng điện một pha, hãy xem các trạm AC treo tường 3,5-7kW của chúng tôi.

Câu hỏi: Việc thanh toán sẽ hoạt động như thế nào nếu không có thiết bị đầu cuối thanh toán?

Đáp: OCPP 1.6J giao các mức thuế và khởi động/dừng từ xa cho văn phòng hỗ trợ hoặc nền tảng chuyển vùng của bạn, trong khi màn hình hiển thị dữ liệu phiên cục bộ.

Hỏi: Thời gian giao hàng cho một đơn hàng container là bao lâu?

A: 15-20 ngày làm việc đối với các mẫu tiêu chuẩn sau khi xác nhận đơn hàng và đặt cọc.

Q: Màn hình có thể đọc được dưới ánh sáng mặt trời trực tiếp không?

Trả lời: Đó là màn hình LCD màu 5 inch với cài đặt độ sáng ngoài trời; dưới ánh nắng gay gắt giữa trưa, chiếc mũ che nắng mà chúng tôi cung cấp như một lựa chọn sẽ giúp ích.
