Bộ sạc AC EV Slim Tower 22kW dành cho nhà ở và thương mại

Tại sao Giao thức mở lại quan trọng hơn số kW

Hãy hỏi một nhà điều hành đã dành ba năm cho hệ thống sạc kín và nỗi đau bắt đầu từ ngày di chuyển. Phần cứng đã hoạt động; phần mềm từ chối rời đi. Mở OCPP 1.6J tồn tại để ngăn chặn chính xác cuộc trò chuyện đó.

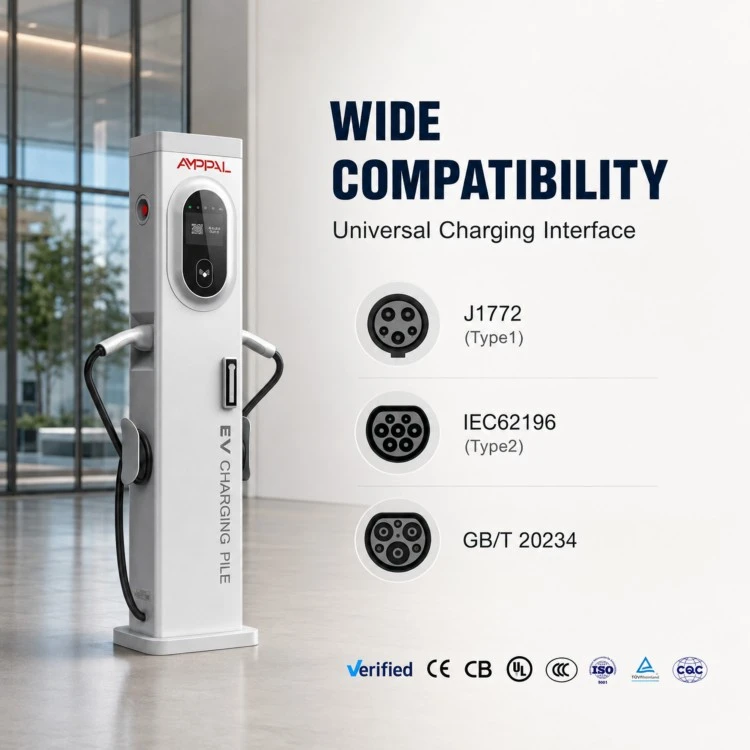

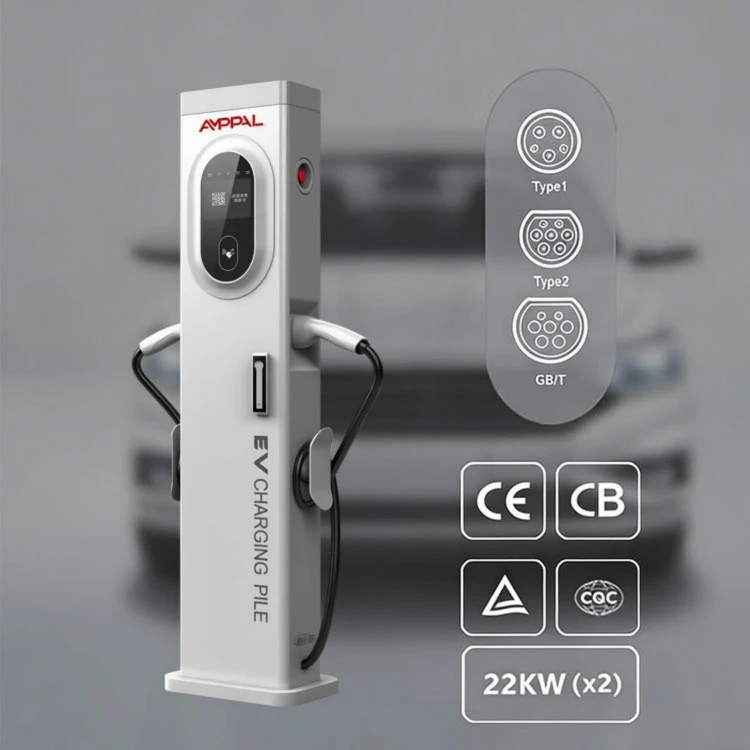

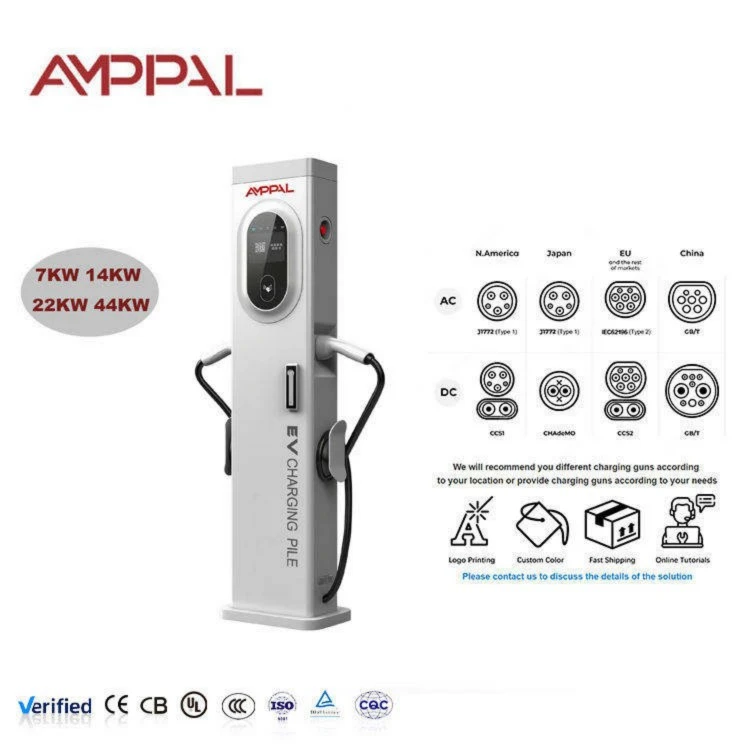

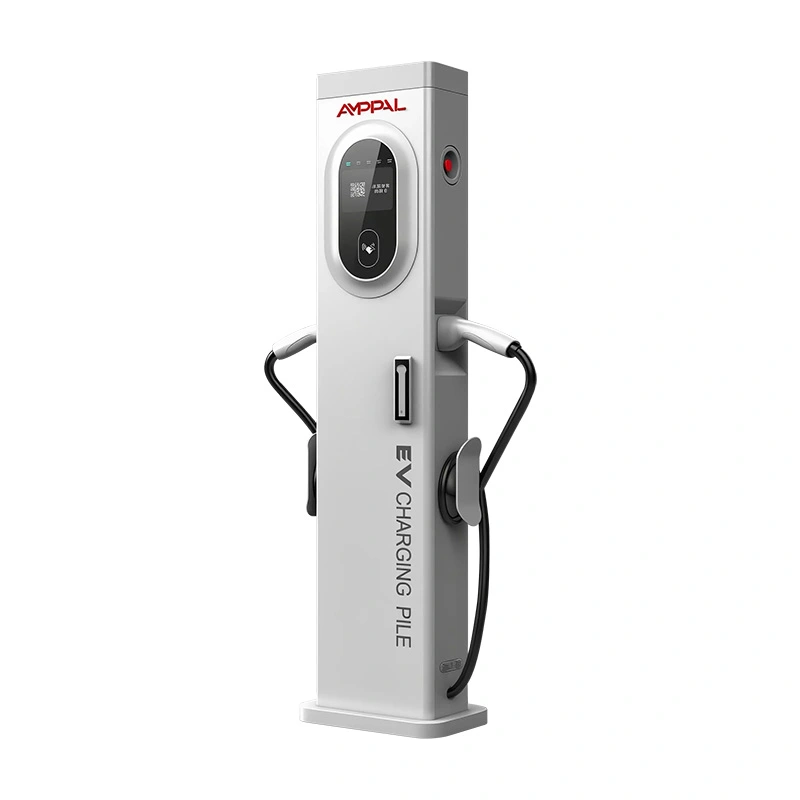

Bộ sạc AC EV AMPPAL 22kW Slim Tower dành cho nhà ở và thương mại (AF-AC-022-YA-0-4-JA-P) cung cấp 22kW thông qua hai súng Loại 2 (16A+16A) từ cột 300 x 150 x 1400mm với màn hình cảm ứng 5 inch. Điểm khác biệt thực sự của nó nằm ở phần sụn: mọi sự kiện giao dịch, phiên và trạng thái đều sử dụng OCPP 1.6J tiêu chuẩn.

Điều đó có nghĩa là tháp không kết nối với đám mây, ứng dụng của chúng tôi hoặc cổng thông tin của bất kỳ người bán lại nào. Bạn chỉ nó vào nền tảng bạn chọn ngày hôm nay và một lần nữa sau ba năm khi một nền tảng tốt hơn xuất hiện.

Ban đầu, các hệ thống khép kín cảm thấy dễ dàng: ứng dụng được trau chuốt, thiết lập là mã QR. Hóa đơn sẽ đến sau, dưới dạng phí thoát, phần cứng được mua lại hoặc dữ liệu trên máy chủ mà bạn không kiểm soát.

Sáu lý do để nhấn mạnh vào OCPP 1.6J

Không có sự ràng buộc của nhà cung cấp: nếu nền tảng tăng phí hoặc ngừng hoạt động ngoại tuyến, phần cứng vẫn là của bạn và tiếp tục.

Sẵn sàng chuyển vùng: các công cụ tổng hợp và mạng đối tác chấp nhận cùng một giao thức mà văn phòng hỗ trợ của bạn đã sử dụng.

Kiểm soát thuế quan luôn thuộc về bạn: bạn đặt giá cho mỗi đầu nối thông qua nền tảng chứ không phải thông qua ứng dụng do nhà máy sản xuất.

Hoạt động từ xa: bắt đầu/dừng, đặt chỗ và cập nhật chương trình cơ sở hoạt động trên cùng một kênh OCPP với dữ liệu đo lường.

Hồ sơ có thể kiểm tra: mỗi kWh và ID giao dịch được ghi lại ở định dạng chuẩn mà kế toán và cơ quan quản lý có thể đọc được.

Dự phòng trong tương lai: khi hệ thống sạc năng lượng mặt trời hoặc sạc thông minh xuất hiện muộn hơn, hầu hết các hệ thống quản lý năng lượng dựa trên OCPP đều có thể đọc dữ liệu trực tiếp của tòa tháp này.

Đấu thầu rộng rãi: nếu công ty của bạn phải đấu thầu lại dịch vụ tính phí, mạng giao thức mở sẽ dễ dàng bàn giao, định giá và kiểm tra hơn.

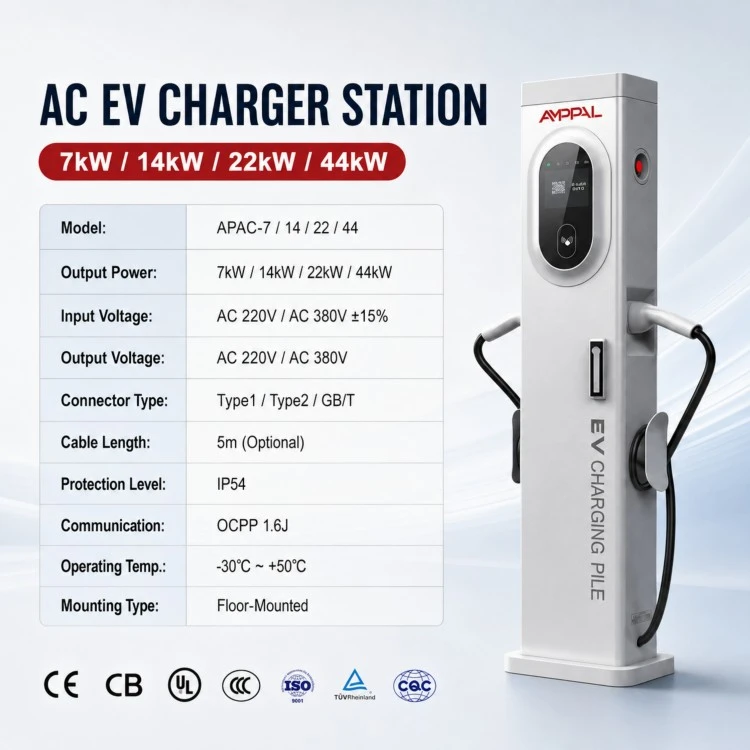

Thông số kỹ thuật

Các kịch bản nơi sự tự do của nền tảng được đền đáp

Các CPO đấu thầu văn phòng hỗ trợ của họ hai hoặc ba năm một lần và cần bộ sạc có thể tồn tại sau khi hoán đổi.

Các nhóm kết nối với máy chủ OCPP hiện có của công ty mẹ thay vì chạy hệ thống thứ hai.

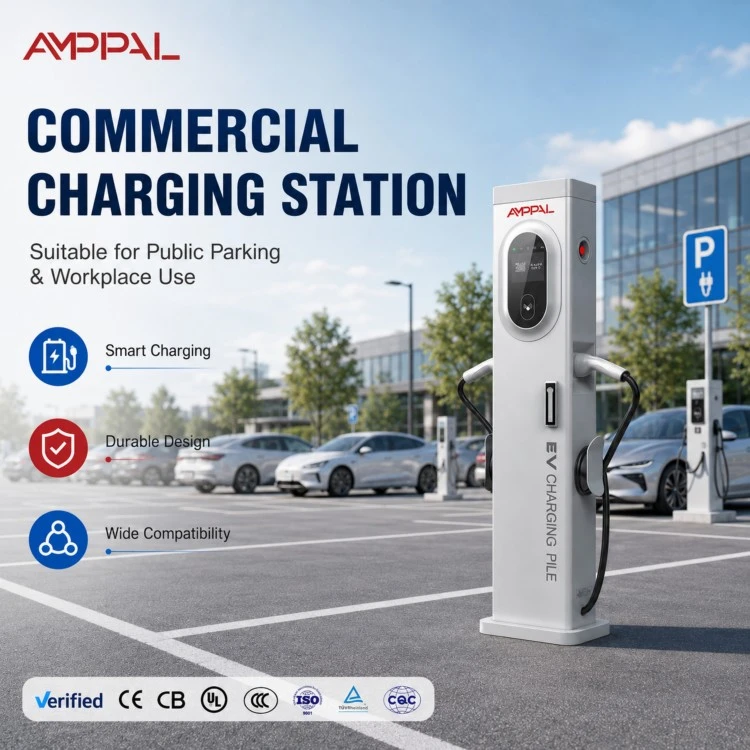

Các khách sạn và trung tâm thương mại muốn chuyển vùng bằng nhiều ứng dụng mà không bị ràng buộc với ứng dụng của một nhà điều hành.

Các nhà phát triển bất động sản cài đặt ngay và bán quyền tính phí sau; người mua kế thừa phần cứng mở.

Các cuộc đấu thầu thu phí trên đường phố của chính phủ yêu cầu các tiêu chuẩn mở trong đặc điểm kỹ thuật.

Các nhà khai thác đang thử nghiệm một bộ tổng hợp mới trên mười tòa tháp trước khi đưa vào toàn bộ mạng.

Cách trạm giao tiếp với bất kỳ nền tảng nào

Tháp giữ cho hai kênh hội thoại mở: Ethernet làm liên kết chính, cộng với 4G và WiFi làm liên kết dự phòng. Nó quay số tới máy chủ của bạn, do đó không cần chuyển tiếp cổng hoặc IP công cộng tĩnh từ phía bạn.

Khi ô tô cắm điện, trạm sẽ gửi Thông báo khởi động, sau đó cập nhật trạng thái và giao dịch khi phiên chạy. OCPP 1.6J xử lý rõ ràng cả quản lý điểm sạc và xử lý giao dịch đối với sạc AC.

Di chuyển là thay đổi cấu hình, không phải thay đổi phần cứng: mở menu trạm, nhập URL máy chủ mới và thông tin xác thực, khởi động lại. Các kỹ sư của chúng tôi có thể hướng dẫn nhân viên CNTT của bạn thực hiện chuyển đổi trong vòng chưa đầy một giờ, thường là từ xa.

Điều đáng biết: tòa tháp giữ nhật ký phiên và đo lường cục bộ của nó bất kể nó nói chuyện với máy chủ nào. Ngay cả khi nền tảng biến mất chỉ sau một đêm, bạn vẫn có lịch sử sạc được lưu trữ trên thiết bị để xuất.

Các chứng nhận ủng hộ yêu cầu về giao thức

CE theo chỉ thị Điện áp thấp và EMC, được xác minh lại trên mỗi lô sản xuất.

Sự tuân thủ OCPP 1.6J được kiểm tra trên máy chủ tham chiếu trong phòng thí nghiệm của chúng tôi trước khi các thiết bị rời khỏi dây chuyền.

Thử nghiệm điện môi hi-pot 100% và kiểm tra tính liên tục của mặt đất ở trạm cuối cùng.

Chu trình nhiệt theo tiêu chuẩn IEC 60068 từ -30°C đến +70°C và phun muối trong 96 giờ trên các thiết bị lấy mẫu.

Chạy liên tục trong 48 giờ trong khi liên kết truyền thông được theo dõi để phát hiện tình trạng rớt mạng và hoạt động kết nối lại.

Các thành phần tuân thủ RoHS/REACH theo hệ thống chất lượng ISO 9001:2015; nhà máy còn có các chứng chỉ CCC, TÜV, UL, CB cho các dòng sản phẩm khác.

Bên trong Hội quán: Tám bước sản xuất

Cắt laser CNC vỏ cột, dung sai 0,1mm.

Gấp phanh và hàn đường may thân tháp 1400mm.

Robot FANUC hàn tấm đế và giá đỡ đệm cáp.

Làm sạch và hoàn thiện bề mặt ba giai đoạn trước khi lắp ráp.

Lắp ráp DIN-rail: công tắc tơ, RCD và mô-đun đo sáng, được điều chỉnh theo thông số kỹ thuật.

Khoang điện tử: trang bị màn hình cảm ứng, bảng điện thoại, bảng điện.

Chương trình cơ sở nhấp nháy và tuân thủ OCPP chạy trên máy chủ thử nghiệm của chúng tôi; nhật ký kiểm tra được lưu trữ theo số sê-ri.

Hi-pot, QC trực quan và đóng gói; đơn đặt hàng tiêu chuẩn xuất xưởng trong 15-20 ngày làm việc.

Chọn trạm sẵn sàng cho nền tảng: Ba bước kiểm tra

Kiểm tra một: nền tảng hiện tại của bạn có thực sự quan trọng với bạn không? Nếu bạn điều hành một trang web với một ứng dụng độc quyền mà bạn hài lòng thì bộ sạc đóng sẽ rẻ hơn và sự tự do của tòa tháp này là số tiền bạn sẽ không sử dụng.

Kiểm tra hai: văn phòng hỗ trợ của bạn sử dụng phiên bản giao thức nào? Trạm này chạy OCPP 1.6J, đáp ứng phần lớn nhu cầu sạc AC; nếu lộ trình của bạn yêu cầu các tính năng OCPP 2.0 chẳng hạn như cắm và sạc ISO 15118, hãy cho chúng tôi biết trước khi bạn đặt hàng để chúng tôi có thể tư vấn về mẫu máy phù hợp.

Kiểm tra ba: ai nắm giữ mối quan hệ chuyển vùng? Nếu một công cụ tổng hợp sẽ định tuyến các phiên của bạn, trước tiên hãy hỏi họ chi tiết về máy chủ OCPP của họ; hầu hết đều chấp nhận điểm cuối 1.6J và tòa tháp có thể tham gia mạng của họ trong vòng một ngày.

Một lưu ý trung thực hơn: giao thức mở bảo vệ bạn khỏi bị khóa chứ không phải khỏi hệ thống dây điện kém. Tháp 22kW vẫn cần nguồn cấp ba pha 380VAC thích hợp, bộ ngắt có kích thước chính xác và hệ thống lắp đặt nối đất; không có chương trình cơ sở nào có thể khắc phục được điểm trung tính lỏng lẻo.

Tại sao các nhà khai thác mua Tháp AMPPAL cho mạng mở

Tính trung thực của giao thức: Sự tuân thủ OCPP 1.6J được xác minh theo từng lô trong phòng thí nghiệm của chúng tôi và chúng tôi sẽ chia sẻ nhật ký kiểm tra.

Khoảng không phần cứng: hai ổ cắm 16A trên một nguồn cấp 380VAC, màn hình 5 inch, IP54, phạm vi hoạt động -20°C đến +50°C.

Điều khoản: MOQ 1 đơn vị trên các mẫu tiêu chuẩn, thời gian thực hiện 15-20 ngày làm việc, bảo hành 2 năm.

Phạm vi tiếp cận toàn cầu: xuất khẩu tới hơn 40 quốc gia, bao gồm tài liệu CE, phụ tùng thay thế qua DHL/FedEx.

Chiều sâu OEM/ODM: chúng tôi đã xây dựng các dây chuyền AC và DC cho các thương hiệu trên khắp Trung Đông, Châu Âu và Đông Nam Á kể từ năm 2014.

Đóng gói, tải và xuất tài liệu

Đặt hàng một thùng chứa và lần nào bạn cũng nhận được cách đóng gói trung thực như nhau: một tháp cho mỗi thùng 5 lớp, khối xốp ở góc, bộ neo và các miếng đệm bên trong, tổng trọng lượng khoảng 45kg mỗi hộp.

Bốn thùng carton đặt trong một pallet có tấm bảo vệ cạnh và màng bọc co lại; một container 40 feet chở khoảng 60 tòa tháp được xếp chồng lên nhau hoặc lên đến 80 tòa tháp xếp trên sàn, do đó, cước vận chuyển trên mỗi đơn vị vẫn có thể dự đoán được cho báo giá của bạn.

Chúng tôi báo giá FOB Ninh Ba hoặc Thượng Hải (có sẵn EXW) và bàn giao hóa đơn thương mại, phiếu đóng gói, vận đơn, giấy chứng nhận xuất xứ và tuyên bố tuân thủ CE cho từng lô hàng.

Các thùng chứa hỗn hợp đều được chào đón: các tòa tháp chia sẻ không gian với các bộ điều hòa treo tường của chúng tôi.

Hỗ trợ được xây dựng xung quanh việc di chuyển nền tảng

Bảo hành 2 năm lỗi do nhà sản xuất, tính từ ngày giao hàng.

Phản hồi kỹ thuật 24 giờ; các kỹ sư của chúng tôi đã tham gia các cuộc gọi di chuyển nền tảng cho khách hàng ở bốn múi giờ.

Phụ tùng thay thế qua DHL/FedEx trong vòng 2 ngày làm việc đối với các mặt hàng thông thường.

RMA ảnh và nối tiếp: chúng tôi xác nhận việc thay thế hoặc sửa chữa trước khi bạn trả lại bất cứ thứ gì.

Gói tài liệu miễn phí: hướng dẫn kết nối OCPP, cấu hình máy chủ mẫu và điểm cuối thử nghiệm cho nhóm CNTT của bạn.

Ghi chú phát hành chương trình cơ sở liệt kê các thông báo OCPP đã thay đổi để nhóm nền tảng của bạn có thể kiểm tra trước khi triển khai.

Di chuyển và vận hành: Sai vs Đúng

Sai: thay đổi URL máy chủ trong khi phiên đang chạy. Phải: di chuyển khi đầu nối không hoạt động và khởi động lại tháp sau khi chuyển đổi.

Sai: giả sử chỉ riêng WiFi là đủ cho mạng công cộng. Phải: nối liên kết chính bằng Ethernet và giữ 4G làm dự phòng.

Sai: để lại thông tin đăng nhập mặc định trong menu đài. Đúng: đặt mật khẩu mạnh vào ngày đầu tiên; kết nối OCPP chỉ an toàn như thông tin xác thực của thiết bị.

Sai: thử nghiệm một nền tảng và cho rằng phần còn lại hoạt động giống nhau. Đúng: chạy thử 24 giờ trên máy chủ mới với một tòa tháp trước khi chuyển nhóm.

Sai: bỏ qua đồng bộ hóa đồng hồ. Đúng: luôn bật NTP vì nhật ký giao dịch có dấu thời gian sai lệch sẽ gây ra tranh chấp thanh toán sau này.

Sai: coi các bản cập nhật chương trình cơ sở là tùy chọn. Phải: lên lịch cập nhật trên các trình kết nối không hoạt động, vì các bản sửa lỗi thường nhắm mục tiêu chính xác vào báo cáo của người vận hành trường trường hợp biên.

Người vận hành theo cách riêng của họ

Một nhà điều hành điểm thu phí ở Croatia đã di chuyển 30 tòa tháp từ nền tảng này sang nền tảng khác chỉ trong một ngày cuối tuần. Trưởng nhóm kỹ thuật của họ cho biết việc chuyển đổi là do thay đổi URL trên mỗi đơn vị và sự chậm trễ duy nhất là DNS của chính họ. Hiện họ đang thử nghiệm một công cụ tổng hợp mới trên năm tòa tháp trước khi gia hạn hợp đồng.

Một công ty hậu cần của Malaysia đã gắn các tòa tháp vào máy chủ OCPP hiện có của tập đoàn thay vì điều hành văn phòng hỗ trợ thứ hai. Khiếu nại của người quản lý CNTT của họ: màn hình 5 inch chỉ hiển thị tiếng Anh, vì vậy các tài xế đôi khi cần ứng dụng di động để được hướng dẫn bằng tiếng Mã Lai.

Một nhà điều hành Thổ Nhĩ Kỳ, một phần trong mối quan hệ đối tác mà chúng tôi đã cung cấp từ năm 2022, sử dụng các tháp để sạc bên lề đường ở Istanbul. Dự phòng 4G đã cứu họ hai lần trong quá trình cắt cáp quang cục bộ; các phiên tiếp tục thanh toán chính xác vì đài đã xếp hàng các bản ghi và tải chúng lên khi liên kết quay trở lại.

Điều lặp lại trong các báo cáo này: không ai dành ngân sách cho việc thay đổi giao thức và các tòa tháp tồn tại lặng lẽ là những tòa tháp mà không ai phải chạm vào.

Các câu hỏi mà nhà khai thác hỏi về quyền tự do của nền tảng

Câu hỏi: Tháp có hoạt động với bất kỳ nền tảng OCPP 1.6J nào không?

Trả lời: Bất kỳ nền tảng nào triển khai cấu hình sạc AC 1.6J; chúng tôi giữ một danh sách ngắn các máy chủ đã được thử nghiệm và thêm máy chủ của bạn theo yêu cầu.

Câu hỏi: Tôi có thể chạy hai tòa tháp trên một kết nối máy chủ không?

Đáp: Có, mỗi tháp đăng ký làm điểm sạc riêng với danh tính riêng.

Câu hỏi: Điều gì xảy ra nếu nền tảng ngoại tuyến giữa chừng?

Đáp: Phiên tiếp tục và bản ghi được xếp hàng đợi cục bộ, sau đó được tải lên khi liên kết quay trở lại.

Hỏi: Tháp 22kW vẫn là cột mỏng 150mm phải không?

Trả lời: Có, thân máy có kích thước 300 x 150 x 1400mm giống như tháp 14kW và 44kW của chúng tôi.

Hỏi: Bạn có tính phí cập nhật chương trình cơ sở không?

Trả lời: Không, chương trình cơ sở được cung cấp miễn phí trong thời gian bảo hành và được phân phối qua kênh OCPP hoặc dưới dạng tệp cục bộ.

Hỏi: Tôi có thể đặt thương hiệu cho tòa tháp bằng tên riêng của mình không?

Đáp: Có, logo, màn hình khởi động và bao bì được tùy chỉnh theo thỏa thuận OEM.

Q: Tốc độ sạc của một chiếc ô tô trên tháp này là bao nhiêu?

Trả lời: Mỗi ổ cắm cung cấp tối đa 16A mỗi pha, khoảng 11kW trên ba pha 380V; bảng tên 22kW là tổng cộng hai khẩu súng.

Hỏi: Tôi nên dự trữ những phụ tùng nào?

Trả lời: Màn hình cảm ứng, bảng liên lạc và bộ đệm cáp phục vụ hầu hết các công việc sửa chữa tại hiện trường; chúng tôi đề xuất một bộ cho mỗi 20 tòa tháp.
