Tháp sạc AC EV hai cổng 14kW cho bãi đậu xe thương mại

Hai điểm sạc trên một nền tảng

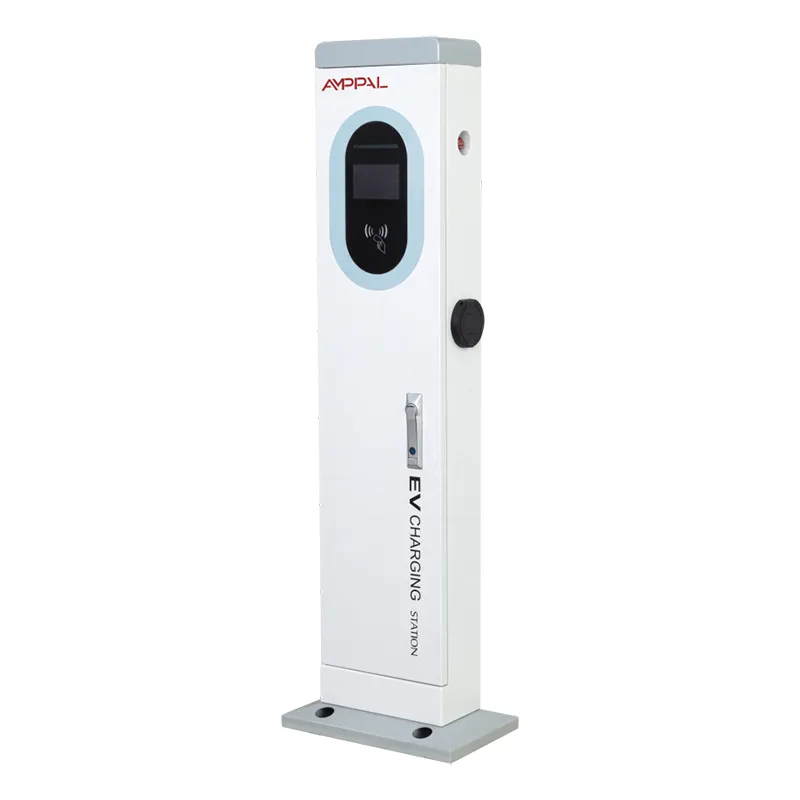

Hai bãi đỗ xe có thể chia sẻ một cột sạc - quyết định duy nhất đó là toàn bộ câu chuyện của sản phẩm này. AF-AC-14kW là một tòa tháp có kích thước 410 x 240 x 1400 mm với hai súng AC 7kW, một màn hình cảm ứng màu 5 inch, một bộ thiết bị đầu cuối thanh toán và một mô-đun mạng phục vụ cả hai bên.

Hãy nghĩ về nó như hai hộp treo tường ngưng tụ thành một cột độc lập, trừ đi những phần trùng lặp. Một đế, một vỏ, một thân IP54, một nguồn cấp điện 220VAC +/- 20% - và hai ô tô sạc cùng lúc ở công suất 7kW mỗi ô tô.

Đối với chủ sở hữu trang web tính chi phí cho mỗi vùng, đó là nơi tháp thay đổi bảng tính. Vịnh thứ hai không có giá gần bằng vịnh đầu tiên. Hai khoang, một hợp đồng bảo trì, một bộ tài liệu - những con số không còn tăng gấp đôi.

Đối số chi phí mỗi vịnh

Một nền móng thay vì hai - một tấm đệm bê tông và bộ neo bao phủ cả hai vịnh.

Một mô-đun mạng, một SIM, một màn hình - những phần nhân đôi trên hai bộ sạc riêng biệt đều được chia sẻ tại đây.

Một chuyến thăm lắp đặt - một đội và một lần chạy cáp vào cột, chiếm khoảng một nửa nhân công tại công trường của hai đơn vị.

Trên bảng ngân sách của khách hàng của chúng tôi, tổng chi phí lắp đặt cho mỗi khoang thường thấp hơn 25-35% so với hai bộ sạc 7kW riêng biệt.

Một điểm vào OCPP - hai vịnh xuất hiện dưới dạng một thiết bị ở phần phụ trợ, do đó việc vận hành và giám sát hàng ngày sẽ mất ít thời gian hơn.

Các phụ tùng dự phòng được tiêu chuẩn hóa - cùng một màn hình, súng và bảng điều khiển được sử dụng trên các dòng sản phẩm tháp của chúng tôi, vì vậy một bộ phụ kiện dự phòng có thể sử dụng cho nhiều địa điểm.

Thông số kỹ thuật

Các trang web tốt nhất cho Tháp súng đôi

Các lô khách sạn và khu nghỉ dưỡng nơi hai khu vực dành cho khách thường lấp đầy vào khoảng thời gian trả phòng.

Trung tâm mua sắm có nhiều mặt bằng với các lô cuối gần lối vào.

Các bãi đỗ xe tại nơi làm việc ghép nối các khu vực dành cho nhân viên, nơi cả hai xe đến và đi theo cùng một lịch trình.

Các lô đất của thành phố có chiều rộng vịnh hẹp và hai trụ riêng biệt sẽ chen chúc hàng.

Khu căn hộ và chung cư phục vụ hai khu dân cư chuyên dụng.

Làm thế nào hai khẩu súng chia sẻ một tòa tháp

Cả hai súng đều lấy nguồn điện 220VAC +/- 20% giống nhau thông qua một bộ điều khiển. Khi hai ô tô cắm điện cùng lúc, mỗi khẩu súng sẽ cung cấp công suất lên tới 7kW - tổng cộng là 14kW. Khi chỉ có một ô tô cắm điện vẫn lên tới 7kW; tòa tháp này không tập trung sức mạnh vào một khẩu súng nào và chúng tôi cũng không giả vờ làm khác.

Màn hình 5 inch hiển thị cả hai phiên, vì vậy mỗi khoang có trạng thái sạc, luồng thanh toán và biên nhận riêng. Vì cả hai khẩu súng đều nằm trên một thiết bị nên người lái xe thanh toán bằng thẻ hoặc APP không cần biết mình đang sử dụng khoang nào - phiên hoạt động sẽ diễn ra theo khẩu súng mà anh ta cắm vào.

Cả hai vùng đều báo cáo cho chương trình phụ trợ thông qua một kết nối OCPP 1.6 hoặc 2.0 duy nhất. Điều đó có nghĩa là một lần truy cập thiết bị, một lần cập nhật chương trình cơ sở và một phiên chẩn đoán từ xa cho hai chỗ đỗ xe. Người quản lý có hai chục tháp nhìn thấy hai chục thiết bị trên bảng điều khiển chứ không phải bốn mươi tám.

Cổng chất lượng trước khi dấu CE có hiệu lực

Tháp được đánh dấu CE theo các chỉ thị về Điện áp thấp và EMC, với tệp được lưu giữ trên mỗi sê-ri mô hình.

IP54 được phòng thí nghiệm và bên thứ ba xác minh - chống bụi và chống tia nước, với các đầu vào cáp bịt kín.

Thử nghiệm phun muối trong 96 giờ trên lớp sơn tĩnh điện, tiêu chuẩn cho chương trình xuất khẩu ven biển của chúng tôi.

Kiểm tra tải súng kép - cả hai đầu ra đều chạy đồng thời ở công suất định mức tối đa để chứng minh hoạt động kết hợp 14kW.

Kiểm tra nhiệt độ từ -20C đến +50C, bao gồm khả năng đọc màn hình khi khởi động nguội.

Không có tháp tháp nào không có báo cáo thử nghiệm được đánh số sê-ri riêng. Chứng nhận cấp nhà máy bao gồm CCC, TUV, UL và CB.

Tháp súng đôi được xây dựng như thế nào

Cấu hình cột 410 x 240 được cắt bằng laze và đục lỗ theo đường riêng của chúng tôi thay vì mua ngoài.

Máy ép TRUMPF tạo thành cột; Robot FANUC hàn các đường nối.

Sơn tĩnh điện được áp dụng, với các mẫu hàng loạt được gửi đi thử nghiệm phun muối.

Dòng AC phù hợp với bộ điều khiển, công tắc tơ, màn hình và cả súng với bao đựng của chúng.

Việc niêm phong IP54 được kiểm tra tại các đầu vào cáp và khung bezel màn hình.

Mỗi tháp chạy thử nghiệm tải đồng thời cho hai súng cùng với thử nghiệm thanh toán và mạng.

QC ghi lại số serial, kết quả kiểm tra và chứng từ CE, sau đó lập sổ xuất kho.

Thời gian thực hiện tiêu chuẩn là 15-20 ngày làm việc; việc đặt container được xác nhận trước khi bắt đầu sản xuất.

Một tháp súng kép hay hai bộ sạc đơn?

Hai bộ sạc 7kW riêng biệt sẽ giành chiến thắng trong đúng một tình huống: khi hai khoang nằm cách xa nhau, chẳng hạn như ở hai đầu đối diện của một lô đất, trong đó việc chạy cáp đến cột dùng chung sẽ đắt hơn vỏ bọc của bộ thứ hai.

Ở mọi nơi khác, tháp thắng về tiền bạc và bảo trì. Hai bộ sạc có nghĩa là hai đế, hai màn hình, hai mô-đun mạng, hai thẻ SIM và hai lần cài đặt. Một tháp thay thế tất cả những thứ đó bằng một tháp, đó là lý do tại sao chi phí lắp đặt trên mỗi khoang thường giảm từ một phần tư đến một phần ba. Khoản tiết kiệm này thực sự đủ lớn để một số nhà phân phối của chúng tôi hiện trích dẫn các tháp súng đôi theo mặc định bất cứ khi nào hai khoang liền kề nhau.

Ai không nên mua nó: các địa điểm ngày nay có một vịnh và không có kế hoạch cho vịnh thứ hai - tháp súng đơn 7kW rẻ hơn; hoặc những lô mà hai khoang sạc phải cách nhau hơn vài mét. Mua tháp khi hai vịnh nằm cạnh nhau và sẽ giữ nguyên như vậy.

Tại sao các nhà nhập khẩu sắp xếp lại container thứ hai

Định giá trực tiếp tại nhà máy từ Công ty TNHH Công nghệ Năng lượng Mới Chiết Giang Anfu ở Nhạc Thanh - thành lập năm 2014, một doanh nghiệp khổng lồ cấp quốc gia.

Một SKU bao gồm hai ngăn, giúp đơn giản hóa việc lưu kho của nhà nhập khẩu và đào tạo người lắp đặt.

Hồ sơ chứng nhận (CE plus CCC, TUV, UL và CB) sẵn sàng bàn giao cho chính quyền và các cơ quan tiện ích địa phương.

Hơn 1.000.000 chiếc được phân phối vào năm 2024 trên hơn 40 quốc gia, với các đơn đặt hàng lặp lại từ các nhà phân phối ở Malaysia, Thổ Nhĩ Kỳ và Vùng Vịnh.

Tùy chọn OEM và ODM - màu sắc, logo và nhãn hiệu thanh toán tùy chỉnh, với MOQ được thảo luận cho mỗi dự án.

Vận chuyển một tòa tháp cao 1,4 mét mà không bị hư hại

Thùng có dạng thẳng đứng, có thanh giằng được xây dựng xung quanh mặt màn hình và cả hai bao da. Bu lông neo, khuôn khoan và phần cứng lắp đặt được đặt trong cùng một thùng nên người lắp đặt có mọi thứ ngay trong ngày đầu tiên.

Chiều dài thùng 1400 mm là con số quan trọng trong quy hoạch container - thùng nằm phẳng và xếp chồng lên nhau, và một container 20 ft chứa khoảng 60-80 tháp tùy thuộc vào kích thước thùng. Bàn vận chuyển của chúng tôi xác nhận số lượng chính xác trước khi bạn đặt chỗ.

Chúng tôi báo giá FOB Ninh Ba hoặc Thượng Hải theo mặc định; EXW và CIF có sẵn. Thủ tục giấy tờ bao gồm hóa đơn, danh sách đóng gói, vận đơn và bản sao chứng chỉ CE - được chuẩn bị trong thời gian 15-20 ngày làm việc.

Điều khoản dịch vụ Người mua nên biết

Bảo hành 2 năm bao gồm cả súng, màn hình và mô-đun thanh toán.

Các cụm súng và màn chắn dự phòng được dự trữ để điều động nhanh - hai mặt hàng dễ hao mòn nhất.

Chẩn đoán từ xa qua 4G hoặc Ethernet, với các bản cập nhật chương trình cơ sở được gửi qua chương trình phụ trợ.

Lời khuyên dành cho nhân viên hiện trường: lau màn hình bằng vải khô hàng tuần và kiểm tra cả hai bao da xem có bị xoắn cáp không.

Hướng dẫn sử dụng, bản vẽ lắp đặt và hướng dẫn thiết lập OCPP đi kèm với mỗi thiết bị.

Những sai lầm trong lắp đặt làm hỏng một tòa tháp tốt

Sai: chôn cáp nguồn mà không có ống dẫn và hy vọng nó sẽ sống sót. Phải: chạy cáp trong ống dẫn tới chân cột, có vòng lặp dịch vụ để kết thúc lại trong tương lai.

Sai: đổ miếng đệm bằng mắt và sau đó làm mờ tháp để san bằng. Đúng: đổ vào mẫu được cung cấp và kiểm tra mức độ trước khi đổ bê tông.

Sai: để cả hai dây cáp nằm ngang lối đi giữa các khoang. Đúng: dẫn từng khẩu súng về phía khoang riêng của nó để người lái xe không bao giờ vấp phải dây cáp của phía bên kia.

Sai: giả sử WiFi văn phòng đạt đến cả hai khoang. Bên phải: kiểm tra tín hiệu tại vị trí cột trước khi rót - hoặc lắp SIM 4G.

Sai: bỏ qua việc kiểm tra nối đất vì tháp trông chắc chắn. Bên phải: xác minh tính liên tục của đất đối với thanh nối đất của tấm đệm trong quá trình vận hành thử.

Câu chuyện của nhà điều hành từ các trang web Two-Bay

Một người quản lý tài sản ở Athens đã lắp tám tòa tháp trên hai khu chung cư vào cuối năm 2024, với các cư dân chia sẻ bốn đơn vị súng đôi cho tám vịnh. Lời nhắn của cô sau sáu tháng: một bao súng cần được siết chặt lại, và người dân không tranh cãi về điều gì khác - điều mà đối với một hội đồng quản trị chung cư, được coi là một thành công thầm lặng.

Một nhà điều hành bãi đỗ xe người Hà Lan điều hành tòa tháp tại lô P+R bên ngoài Utrecht - hai vịnh, một cột, thanh toán bằng thẻ. Nhận xét của ông: vịnh thứ hai về cơ bản là cơ sở hạ tầng miễn phí, chúng tôi chỉ trả tiền cho súng bổ sung. Điểm phàn nàn nhỏ là vị trí màn hình: đứng ổn, lúng túng nếu muốn xem từ trên xe.

Một nhà phân phối Thổ Nhĩ Kỳ mua tháp 14kW cho chuỗi khách sạn cho biết tòa tháp đã cắt giảm thời gian lắp đặt trên mỗi vịnh từ hai ngày xuống còn một ngày. Điểm hấp dẫn của anh ấy: mẫu được cung cấp đòi hỏi rất nhiều cấp độ và trước tiên, hai trong số các trang web của anh ấy cần những điều chỉnh cấp độ nhỏ.

Câu hỏi về tính năng sạc súng kép

Câu hỏi: Nếu hai ô tô sạc cùng lúc thì tốc độ của mỗi ô tô là bao nhiêu?

Trả lời: Mỗi khẩu súng cung cấp công suất lên tới 7kW đồng thời, tổng cộng là 14kW - không bên nào bỏ đói bên kia.

Hỏi: Một khẩu súng có thể cung cấp toàn bộ công suất 14kW không?

Đáp: Không. Công suất trần của mỗi khẩu súng là 7kW, nên một ô tô vẫn sạc tới 7kW; chọn tháp 22kW hoặc 44kW nếu bạn cần thêm cho mỗi xe.

Hỏi: Một tòa tháp có bao nhiêu chỗ đỗ xe?

Đáp: Hai chiếc, một chiếc cho mỗi khẩu súng, lý tưởng nhất là cạnh nhau - dây cáp của mỗi khẩu súng sẽ chạm tới khoang riêng của nó.

Hỏi: Tháp có cần hai mạch điện riêng biệt không?

Trả lời: Không - một nguồn cấp 220VAC +/- 20% phục vụ cả hai súng thông qua bộ điều khiển bên trong.

Hỏi: 14kW có đủ cho một chiếc xe điện hiện đại qua đêm không?

Đ: Vâng. 7kW mỗi ô tô sẽ tăng thêm khoảng 45 km phạm vi hoạt động mỗi giờ, do đó, một chuyến đi qua đêm sẽ cung cấp đầy đủ pin cho hầu hết các xe điện chở khách.

Câu hỏi: Giá mỗi khay so với hai bộ sạc đơn là bao nhiêu?

Đáp: Ở các địa điểm điển hình, chi phí lắp đặt trên mỗi khoang thấp hơn 25-35%, chủ yếu nhờ chia sẻ nền tảng, mô-đun mạng và chuyến tham quan lắp đặt.

Hỏi: Tôi có thể quản lý hai khẩu súng một cách độc lập trong phần phụ trợ không?

Trả lời: Có - mỗi khẩu súng là một đầu nối OCPP riêng biệt trên một thiết bị, do đó bạn có thể định giá, lên lịch và báo cáo cho mỗi khoang.

Hỏi: Thời gian dẫn đầu là gì?

Trả lời: 15-20 ngày làm việc, với gói tài liệu đầy đủ và chứng chỉ CE được vận chuyển từ Ninh Ba hoặc Thượng Hải.
