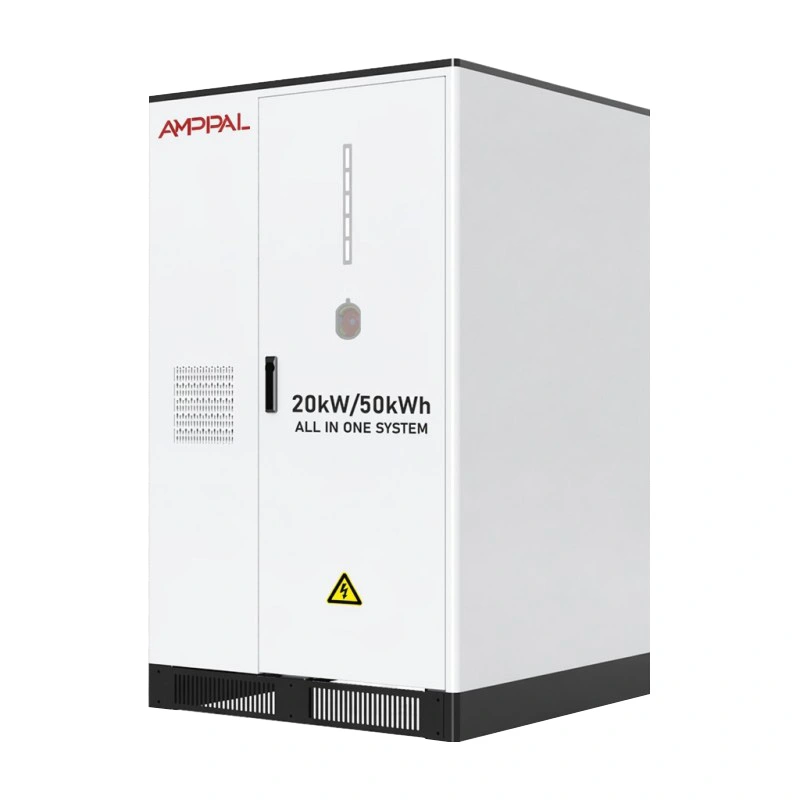

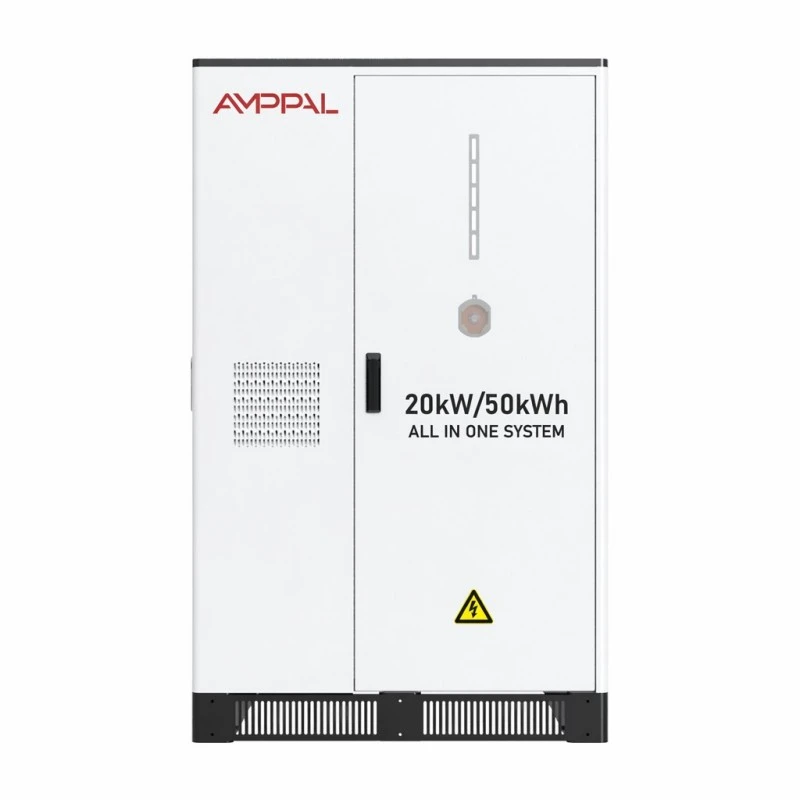

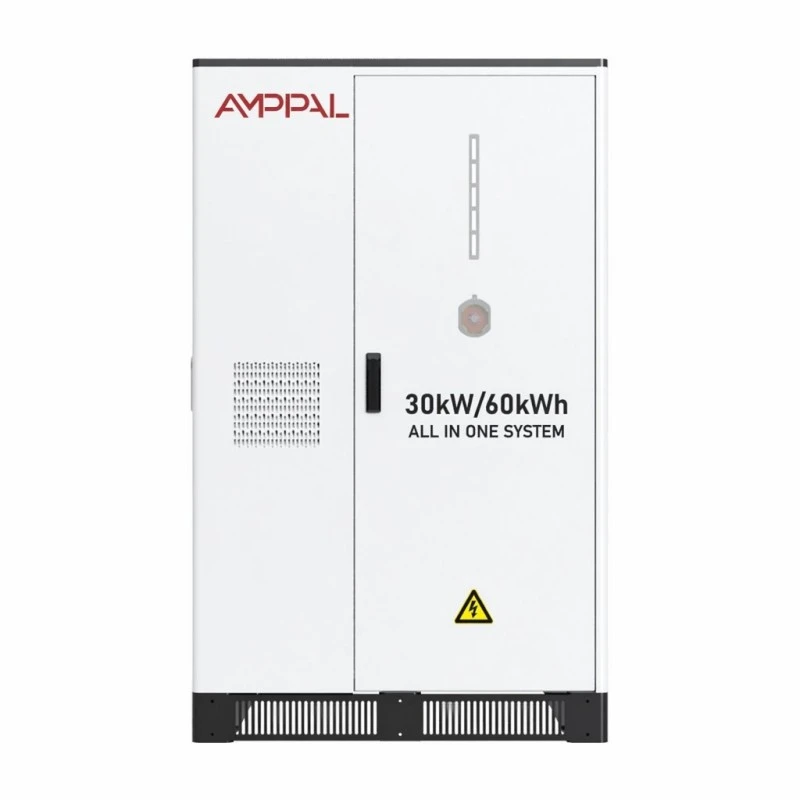

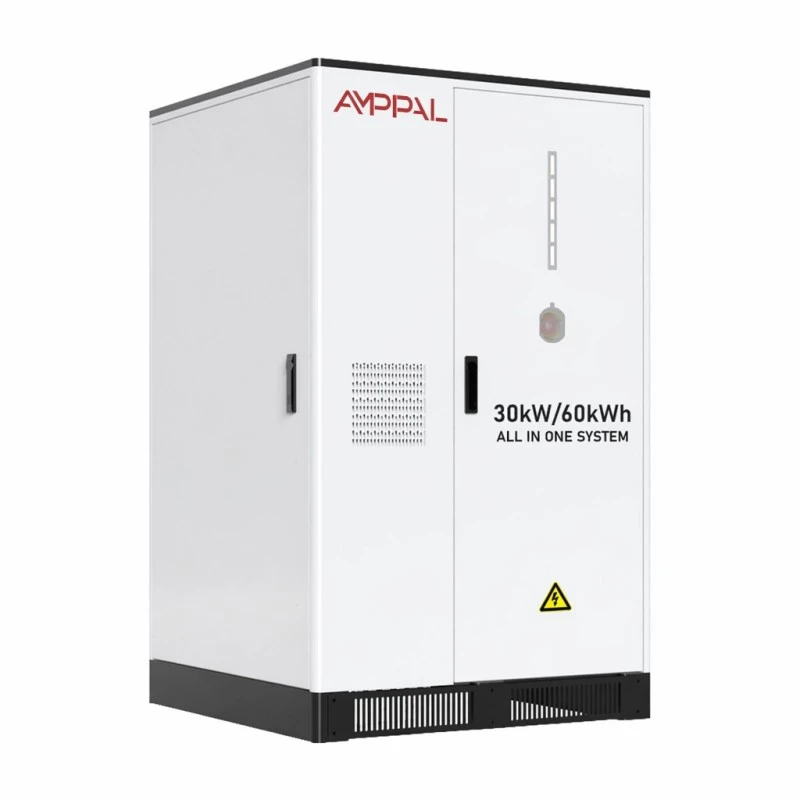

Hệ thống lưu trữ năng lượng pin tất cả trong một 20–50kW cho các ứng dụng thương mại và năng lượng mặt trời

Một Nội các Thay vì Ba Danh sách Mua sắm

Một dự án lưu trữ kết hợp năng lượng mặt trời thường có nghĩa là ba nhà cung cấp: bộ biến tần PV, giá pin và bộ điều khiển tương tác với cả hai. Mỗi hãng đều có chế độ bảo hành riêng, kỹ sư vận hành riêng và cách đổ lỗi riêng khi hệ thống hoạt động kém. Hệ thống lưu trữ năng lượng pin tất cả trong một 20–50kW dành cho các ứng dụng thương mại và năng lượng mặt trời này kết hợp cả ba thành một lần phân phối.

Giai đoạn biến tần chấp nhận tối đa 26kW DC từ dãy trên mái nhà của bạn (39kW trên kiểu 30kW, 65kW trên kiểu 50kW) trên 2/4 bộ theo dõi MPPT, do đó pin sẽ sạc từ năng lượng mặt trời mà không cần bộ biến tần lai riêng biệt hoặc hộp dây bổ sung.

Bên trong là pin LFP 51,2kWh được chế tạo từ năm gói 10,24kWh, cộng với logic điều khiển cục bộ chạy tự tiêu thụ, chuyển đổi thời gian sử dụng và sao lưu lưới điện từ cùng một màn hình. Đối với một trang web chỉ muốn tự sử dụng năng lượng mặt trời cộng với chi phí mất điện, đây là con đường ngắn nhất từ ​​đặt hàng đến xuất khẩu.

Tại sao xếp hạng đầu vào năng lượng mặt trời lại quan trọng

Đầu vào PV tối đa 26kW trên model 20kW cho phép mảng vượt quá định mức biến tần; MPPT kẹp thặng dư thay vì cắt giảm sản lượng ban ngày.

2/4 cách MPPT: hai bộ theo dõi theo tiêu chuẩn, bốn bộ theo dõi mà mái nhà của bạn hướng về các góc phương vị khác nhau — một bên bóng mờ không cản trở bên kia.

Điện áp lưới định mức là 380V AC với dung sai 50/60Hz ±5Hz, do đó, cùng một tủ phục vụ thị trường 50Hz và 60Hz mà không cần biến thể của nhà máy.

Với hiệu suất tối đa 97% và độ sâu phóng điện 90%, mỗi kilowatt giờ năng lượng mặt trời sẽ đạt đến tải nhiều hơn thay vì bị mất trong quá trình chuyển đổi.

Giao tiếp qua CAN/RS485/WiFi bao gồm giám sát cục bộ, bắt tay biến tần và đọc từ xa mà không cần mua một cổng riêng.

Đầu vào AC phía dưới, ba pha bốn dây (3L+N+PE), giữ cho việc định tuyến cáp bên trong bệ và rút ngắn thời gian chạy tới bảng điện chính.

Thông số kỹ thuật

Nơi tủ 20-50kW kiếm được tiền

Các nhà máy nhỏ có sản lượng cao điểm vào buổi chiều và năng lượng mặt trời trên mái nhà: mô hình 20kW/51,2kWh đáp ứng nhu cầu tăng đột biến 20kW trong khoảng hai tiếng rưỡi.

Khách sạn, nhà nghỉ chạy điều hòa theo biểu giá theo thời gian sử dụng: sạc qua đêm, xả qua cửa sổ làm mát.

Các khu chế biến nông nghiệp có chất lượng lưới điện không liên tục — tủ điều khiển thông qua các điểm sụt áp trên điều khiển cục bộ mà không cần phần mềm EMS bên ngoài.

Chuỗi bán lẻ và xưởng cho thuê không gian: một tủ không cần phòng chứa pin chuyên dụng, chỉ cần một tấm bê tông phẳng và đường dẫn cáp.

Sân trước của xe điện có tải sạc khiêm tốn: đệm 2-4 bộ sạc chậm khỏi kết nối lưới yếu mà không cần nâng cấp máy biến áp.

Cấu trúc liên kết lai chạy như thế nào trong một ngày

Vào buổi sáng, thiết bị theo dõi MPPT cung cấp năng lượng mặt trời cho tải trọng của tòa nhà trước tiên. Phần dư sẽ đi vào pin cho đến khi đạt đến mức trần SOC được lập trình, thường là 90-100% tùy thuộc vào gói cước của bạn.

Khi tải vượt quá năng lượng mặt trời và pin, lưới điện sẽ đảm bảo cân bằng một cách liền mạch - một giai đoạn chuyển đổi chứ không phải hai hộp thương lượng trên một xe buýt.

Vào ban đêm, pin sẽ xả trong giờ cao điểm và EMS dành một SOC sàn để sao lưu lưới điện. Bởi vì bộ điều khiển cục bộ giữ lịch trình nên việc mất kết nối Internet không dừng logic dịch chuyển — nó chỉ dừng bảng điều khiển từ xa.

Tệp An toàn chứa gì

Phòng cháy chữa cháy là bình xịt ở cấp độ GÓI và bình xịt lại ở cấp độ tủ - hai giai đoạn độc lập nhắm vào hai vị trí khác nhau mà sự kiện nhiệt có thể bắt đầu.

Pin LFP 3.2V/100Ah mang CE và RoHS ở cấp độ đóng gói, đồng thời thiết bị hoàn chỉnh được cung cấp kèm tài liệu UN38.3 và MSDS dành cho hải quan và bảo hiểm.

Hệ thống làm mát không khí thông minh giữ năm gói trong một dải nhiệt độ hẹp; đường cong của quạt tuân theo nhiệt độ tế bào thay vì chạy ở tốc độ tối đa cả ngày.

Vỏ IP54 phù hợp với các vị trí tán ngoài trời và phòng trồng cây có mái che; khoang điện được tách ra khỏi khoang pin bên trong tủ.

Tuổi thọ của chu trình được nêu ở mức >6000 lần ở 0,5C và 25°C với khả năng duy trì năng lượng ít nhất 80% — một chu kỳ đầy đủ mỗi ngày làm việc là khoảng hai mươi năm trước khi đạt đến ngưỡng.

Cửa sổ xung quanh là 0°C đến +50°C với độ ẩm 0-95%RH và độ cao 2000m (giảm ở trên); hầu hết các phòng trồng cây không có hệ thống sưởi đều nằm bên trong nó.

Chiếc tủ 850kg được chế tạo như thế nào ở Nhạc Thanh

1. Lượng tế bào nạp vào - các tế bào LFP đến được lấy mẫu hàng loạt để biết công suất và điện trở trong trước khi bắt đầu lắp ráp bất kỳ gói nào.

2. Lắp ráp gói — Các gói 102,4V/10,24kWh được hàn, nối dây và kiểm tra cách điện với gói BMS được lắp.

3. Chế tạo tủ - thép tấm được cắt CNC, uốn cong và hàn, sau đó được xử lý trước và sơn tĩnh điện trên cùng dây chuyền sử dụng cho các sản phẩm sạc.

4. Tích hợp biến tần - tầng PV, tầng DC của pin và các cực AC được nối với bộ điều khiển cục bộ thành một bus.

5. Trang bị hệ thống chữa cháy và nhiệt — máy tạo khí dung, ống dẫn khí và cảm biến nhiệt độ được lắp đặt và kiểm tra chức năng.

6. Chạy thử — mỗi tủ hoàn thành việc sạc và xả đầy đủ 0,5C với điện áp và nhiệt độ ở cấp độ gói được ghi lại.

7. Mô phỏng lưới điện — các chuyển đổi trên lưới và ngoài lưới được xác minh dựa trên nguồn AC có thể lập trình trước khi phát hành.

8. Đóng gói - tủ được bắt vít vào một pallet gia cố có đèn báo chống sốc, được bọc và chuẩn bị cho việc xếp container.

Chọn giữa 20, 30 và 50kW

Khớp mô hình với lần nhập trong trường hợp xấu nhất của bạn chứ không phải mức trung bình của bạn. Đo lường nhu cầu nửa giờ thực sự ảnh hưởng đến hóa đơn của bạn: mẫu 20kW mang tải lên tới 20kW từ pin, mẫu 30kW là 30kW và mẫu 50kW là 50kW. Năng lượng lần lượt là 51,2, 61,44 và 107kWh.

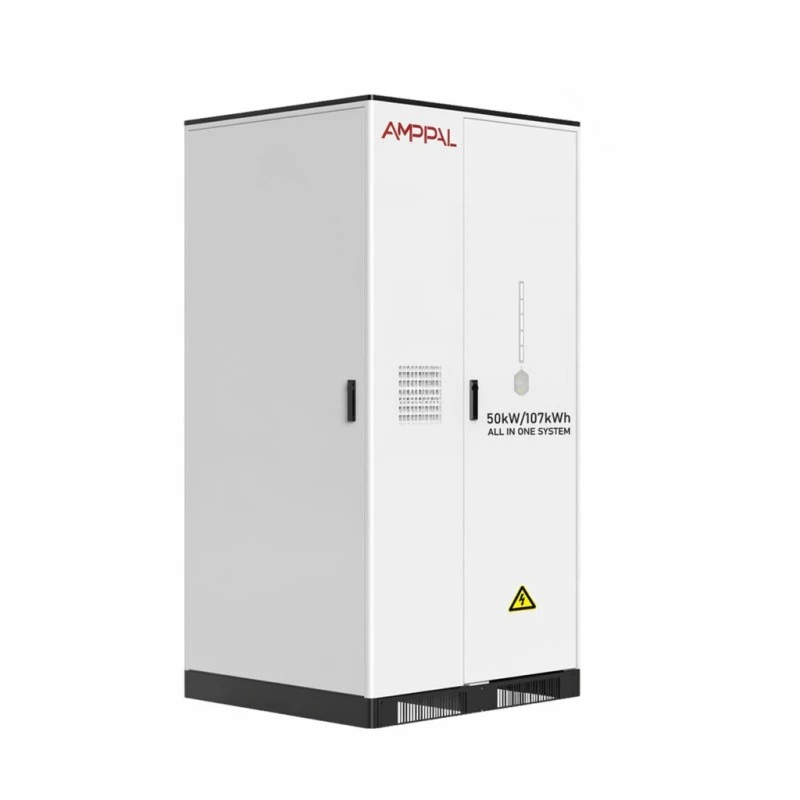

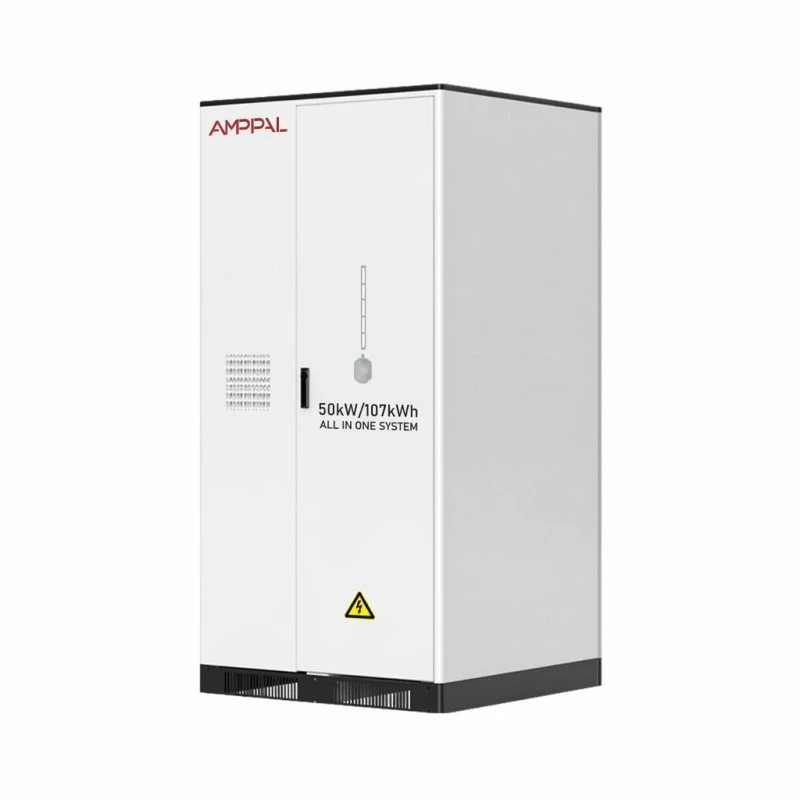

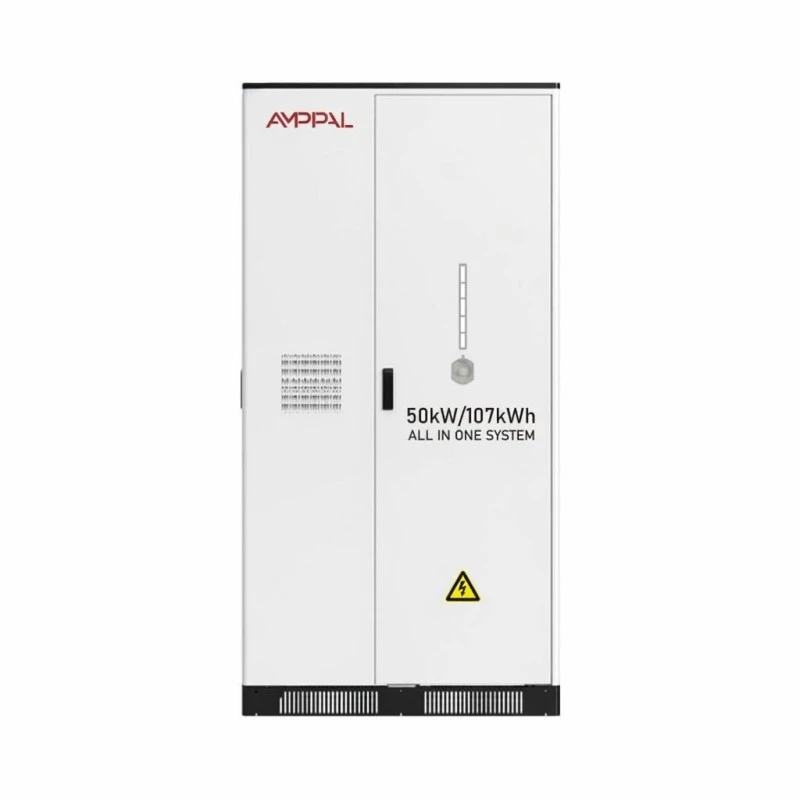

Tủ 50kW có sự khác biệt về mặt vật lý — 1100*1205*2200mm và 1200kg so với 1000*1106*1640mm và 850kg đối với hai loại nhỏ hơn — vì vậy hãy kiểm tra chiều rộng cửa, tải trọng sàn và khả năng tiếp cận cần cẩu trước khi thực hiện.

Nếu trang web của bạn không gặp vấn đề về nhập lưới và không có thời gian sử dụng dàn trải thì chiếc tủ này có thể đã được chi tiêu sai. Nó mang lại lợi ích thông qua việc tự tiêu dùng và chuyển đổi thuế quan; không có những thứ đó, pin là một tài sản chưa được sử dụng. Chúng tôi sẽ cho bạn biết điều đó trước khi chúng tôi nhận đơn đặt hàng của bạn.

So sánh báo giá giữa các nhà cung cấp

Hỏi xem hiệu suất được trích dẫn là ở cấp hệ thống hay chỉ ở biến tần. Của chúng tôi là tối đa 97%, được đo ở ranh giới tủ bao gồm cả tải phụ.

Hỏi xem khả năng chống cháy có bao gồm cả cấp gói và cấp tủ hay không - báo giá bằng bình xịt trong tủ chỉ khiến các gói không được bảo vệ.

Hỏi trần đầu vào MPPT là gì; '20kW hybrid' chỉ chấp nhận 15kW PV buộc bạn phải mua bộ biến tần thứ hai sau đó.

Hỏi về EMS: bộ điều khiển cục bộ có thể chạy mà không cần đám mây không? Của chúng tôi cũng vậy, điều này quan trọng trong các thị trường có kết nối không ổn định.

Điều khoản thương mại: 25-35 ngày làm việc đối với các mẫu tiêu chuẩn, bảo hành 5 năm cho toàn bộ tủ, MOQ của một đơn vị cho các đơn đặt hàng đánh giá.

Vận chuyển một chiếc tủ một khối

Model 20kW và 30kW có kích thước 1000*1106*1640mm và nặng 850-950kg; mô hình 50kW là 1100*1205*2200mm ở mức 1200kg. Mỗi chiếc vận chuyển trên một pallet thép gia cố có túi xe nâng, sẵn sàng đón xe nâng ở đuôi tới điểm đến.

Một đơn vị chiếm khoảng một phần ba container 20 feet; hai vừa vặn thoải mái với giằng. Vì pin đã được lắp đặt nên lô hàng được phân loại là hàng nguy hiểm UN3480 — chúng tôi chuẩn bị báo cáo UN38.3 và MSDS, đồng thời bạn nên dự trù thêm khoảng một tuần cho việc đặt hàng hóa nguy hiểm tại cảng.

Các điều khoản là FOB Ninh Ba hoặc Thượng Hải theo tiêu chuẩn, CIF có sẵn theo yêu cầu. Đối với vận chuyển hàng không một đơn vị, trọng lượng và loại pin khiến việc vận chuyển này không kinh tế; vận tải đường biển hoặc đường bộ là tuyến đường thực tế.

Bảo hành, xuống cấp và hoán đổi gói

Bảo hành 5 năm cho toàn bộ tủ — gói, giai đoạn biến tần, quạt nhiệt và bộ điều khiển cục bộ — không chỉ pin.

Công suất được đảm bảo chứa ít nhất 80% năng lượng định mức trong 5 năm đầu tiên với chu kỳ 0,5C thông thường; sự suy thoái vượt quá mức đó được đề cập theo các điều khoản tương tự.

Các gói là các mô-đun có thể hoán đổi cho nhau: một gói bị lỗi sẽ được đổi chỗ trong vài giờ mà không cần trả lại toàn bộ tủ và BMS sẽ tự động cân bằng lại khi khởi động lại.

Dịch vụ hàng năm bao gồm làm sạch bộ lọc, kiểm tra mô-men xoắn đầu cuối, kiểm tra quạt và chạy xác minh công suất; chẩn đoán từ xa của chúng tôi có thể gắn cờ gói yếu trước tiên.

Các gói dự phòng và bảng điều khiển được lưu giữ trong kho và vận chuyển trong vòng 5-7 ngày làm việc; bảo hành mở rộng đến tám hoặc mười năm được định giá tại thời điểm đặt hàng.

Những lỗi cài đặt chúng tôi thấy lặp đi lặp lại

Sai: giả sử đầu ra 380V cấp nguồn trực tiếp cho thiết bị một pha. Bên phải: tủ điện ba pha; chia tải cho L1/L2/L3 và giữ liên kết trung tính cho mỗi mã cục bộ.

Sai: gắn nó trên sàn gỗ hoặc lớp vữa mỏng. Đúng: trọng lượng 850-1200kg cần có đệm bê tông hoặc sàn gia cố chịu tải điểm.

Sai: chạy các chuỗi PV có hướng hỗn hợp vào một trình theo dõi và mong đợi đầu ra đầy đủ. Đúng: sử dụng cấu hình MPPT 4 chiều và chỉ định mỗi góc phương vị theo dõi riêng.

Sai: bảo quản pin dưới -20°C hoặc sạc trên +50°C. Bên phải: tuân theo ngưỡng nhiệt độ bảo quản từ -20°C đến +60°C và độ ẩm hoạt động 0-95%RH.

Sai: chôn đầu cáp phía dưới vào nước hoặc mảnh vụn. Phải: giữ cho chân đế thông thoáng — Lối vào phía dưới AC (3L+N+PE) giả định khu vực đệm vẫn có thể tiếp cận được.

Người cài đặt và chủ sở hữu báo cáo gì

Một xưởng may ở Dhaka, Bangladesh đã lắp đặt một mô hình 30kW phía sau mái nhà 40kWp vào đầu năm 2025. Chủ sở hữu cho biết số giờ sử dụng máy phát điện diesel đã giảm từ hàng ngày xuống còn vài giờ mỗi tháng và người lắp đặt lưu ý rằng MPPT tích hợp đã giúp họ tiết kiệm được một tuần vận hành so với thiết bị riêng biệt — mặc dù họ mong muốn ăng-ten WiFi có dây dẫn dài hơn cho nhà kho trên mái kim loại của họ.

Một nhà điều hành siêu thị ở Sofia, Bulgaria vận hành một thiết bị 20kW để áp dụng mức chênh lệch giá ngày/đêm. Người quản lý cơ sở của họ xác nhận tủ trả khoảng 1/3 lượng điện hàng tháng cho đồng bằng và thêm một lời phàn nàn: quạt phát ra âm thanh trong phòng lưu trữ liền kề nên họ đã chuyển nó đến khoang tải.

Một kho cung cấp khai thác mỏ ở Lima, Peru đã mua mô hình 50kW để dự phòng sau nhiều lần cắt lưới. Kỹ sư điện của họ khen ngợi tốc độ chuyển giao bật/tắt lưới nhưng yêu cầu cảnh báo cục bộ to hơn — riêng đèn LED của bảng điều khiển rất dễ bị bỏ sót khi làm ca đêm.

Câu hỏi thường gặp

Q: Nó có thể sạc hoàn toàn bằng năng lượng mặt trời mà không cần lưới điện không?

Đ: Có, ở chế độ không nối lưới; MPPT định tuyến PV tới pin và tải, chỉ dùng lưới điện để dự phòng.

Hỏi: Model 20kW có bao nhiêu mái?

Đáp: Khoảng 4kWp trên 20m2 mái tốt, vì vậy 26kW đầu vào quang điện là khoảng 130m2 tấm pin.

Hỏi: Điều gì xảy ra khi lưới điện bị mất?

A: Tủ tự động chuyển sang chế độ không nối lưới; SOC dự trữ mà bạn đặt trong EMS xác định thời gian hoạt động của tòa nhà.

Q: Các gói này tồn tại được bao lâu?

Đáp: Hơn 6000 chu kỳ ở 0,5C và duy trì ở nhiệt độ 25°C đến 80% - khoảng 20 năm với một chu kỳ mỗi ngày làm việc, ít hơn nếu đạp xe chăm chỉ hơn.

Hỏi: Biến tần có thể thay thế riêng được không?

Trả lời: Có, tầng biến tần và các gói là các mô-đun độc lập, có thể sử dụng được mà không cần phải trả lại tủ cho nhà máy.

Hỏi: Hiệu quả của chuyến đi khứ hồi là gì?

Đáp: Tối đa 97% ở cấp độ tủ với độ sâu xả 90% — mức dự trữ DOD 10% cũng giúp kéo dài tuổi thọ của vòng đời.

Hỏi: Chúng ta có cần phòng chứa pin không?

Đáp: Số IP54 và hệ thống chữa cháy bên trong cho phép lắp đặt phòng máy hoặc ngoài trời có mái che trên tấm bê tông.

Hỏi: Thời gian dẫn đầu là gì?

A: 25-35 ngày làm việc đối với model tiêu chuẩn 20/30/50kW; điện áp tùy chỉnh thêm thời gian.
