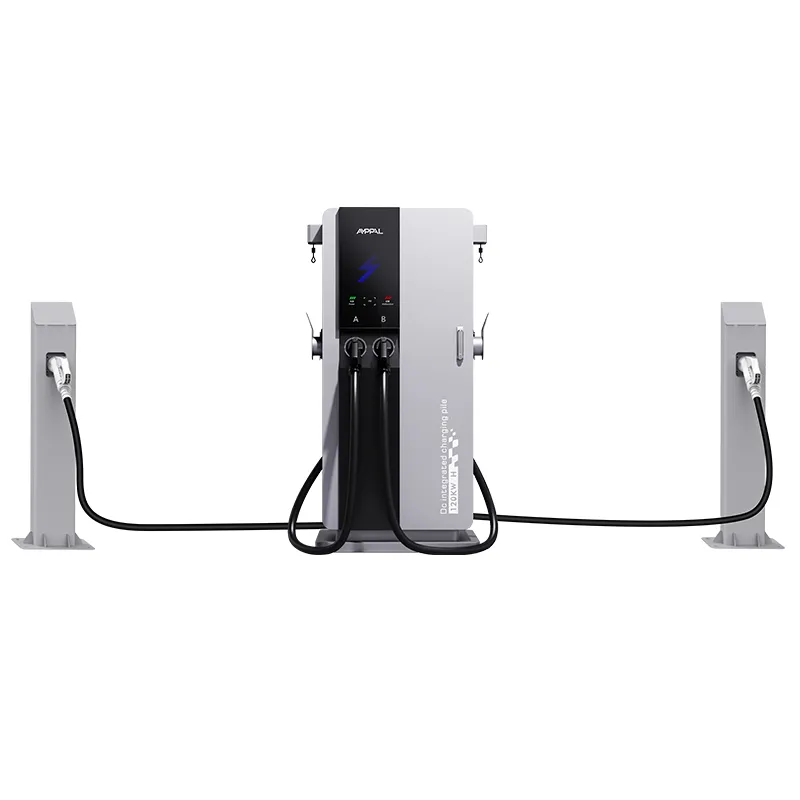

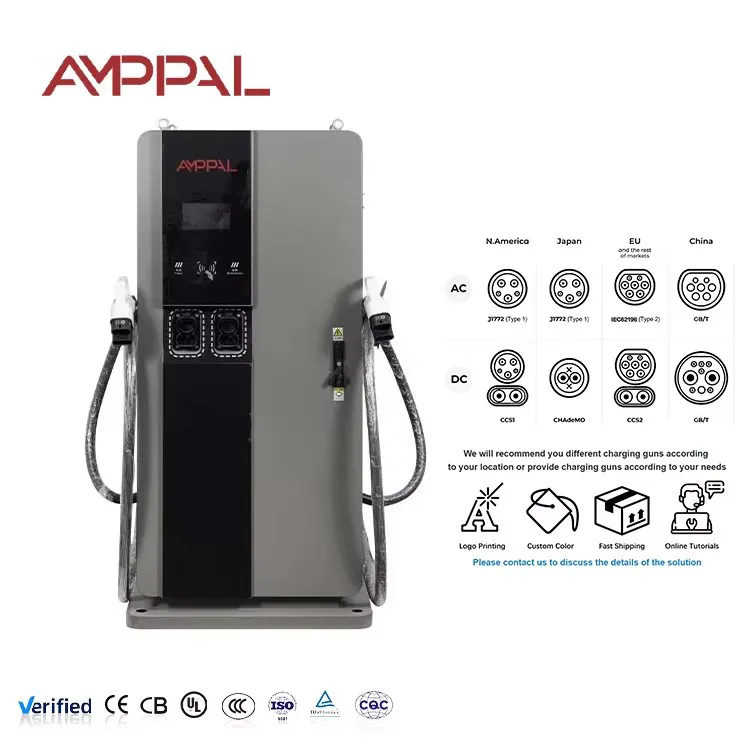

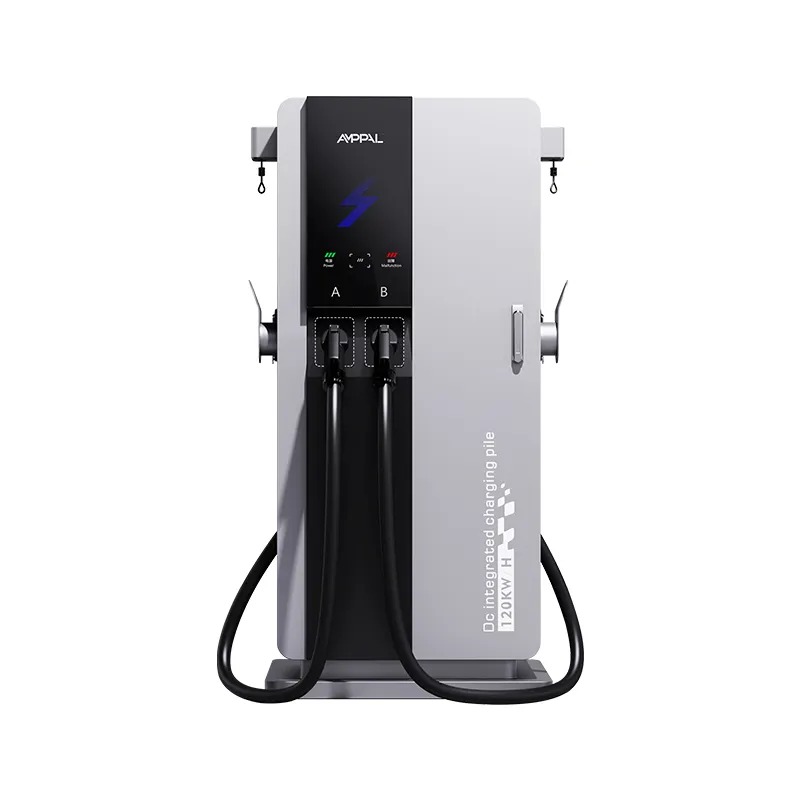

Bộ sạc DC EV tốc độ cao tích hợp 160kW để sạc xe buýt và đội xe

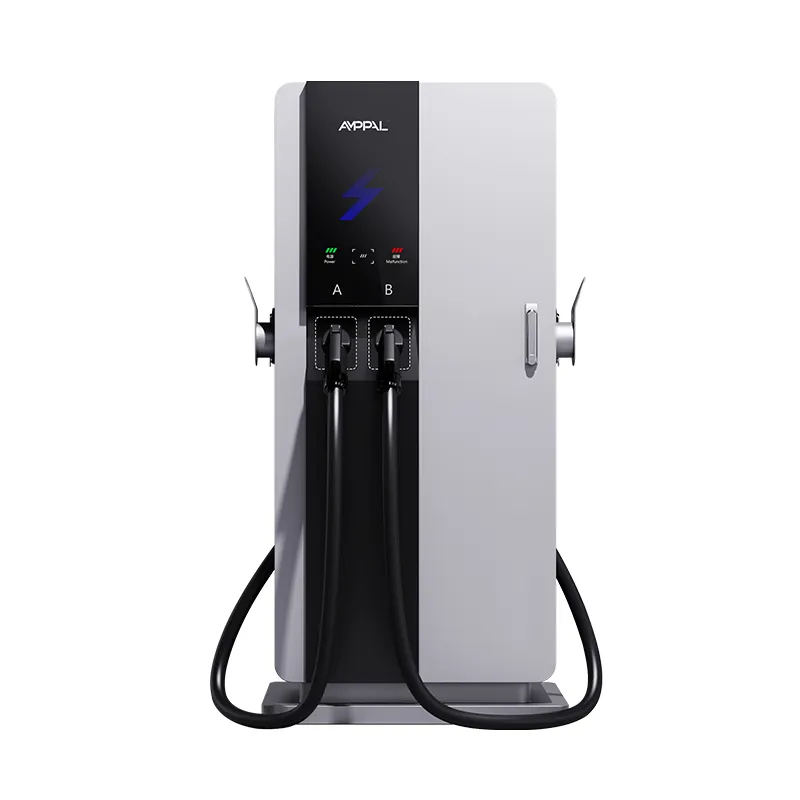

Đóng gói 160kW vào Tháp rộng 750 mm Trước hết là vấn đề về nhiệt

Bất cứ ai cũng có thể bắt vít các mô-đun 160kW vào một chiếc tủ lớn; phần khó khăn là thực hiện nó trong một tòa tháp có chiều rộng bằng một cánh cửa. AF-DC-160-Y-B-O-3/4/5-H cao 1700 mm trên đế 750 × 550 mm và giữ tầng chỉnh lưu 160kW khi làm mát bằng không khí cưỡng bức — không có vòng chất lỏng, không có máy làm lạnh, không có kho chất làm mát.

Câu hỏi kỹ thuật không bao giờ là liệu các mô-đun có tồn tại hay không - mà là làm thế nào để di chuyển nhiệt thải ra khỏi cơ thể nhỏ bé mà không làm nghẹt luồng không khí hoặc làm chín các thiết bị điện tử. Câu trả lời là đường dẫn khí thẳng đứng, vị trí mô-đun so le và logic giảm công suất để bảo vệ phần cứng ở nhiệt độ cực cao.

Trong điều kiện bình thường, thiết bị cung cấp mức công suất tối đa 160kW và báo cáo trạng thái nhiệt của nó qua OCPP để người vận hành nhận ra vấn đề trước khi chúng trở thành lỗi.

Các lựa chọn về nhiệt giúp cho công suất 160kW nhỏ gọn trở nên khả thi

Đường dẫn làm mát thẳng đứng: không khí đi vào bên hông hút vào ở mức thấp và thoát ra ở phía trên, do đó nhiệt tăng theo luồng không khí thay vì dồn vào bên trong.

Bố cục mô-đun so le tạo ra hiệu ứng ống khói; mỗi mô-đun có vùng tiếp nhận riêng thay vì tranh giành không khí với các mô-đun lân cận.

Điều khiển quạt theo nhiệt độ: quạt chạy không tải ở mức tải thấp và chỉ tăng tốc khi có yêu cầu về nhiệt độ, giúp duy trì hoạt động bình thường ở mức yên tĩnh.

Logic giảm công suất với đường cong được công bố: đầu ra giảm dần ở nhiệt độ xung quanh cực cao thay vì tắt và phục hồi khi nhiệt độ giảm.

Phạm vi hoạt động đầy đủ từ -25°C đến +50°C duy trì định mức 160kW trong các điều kiện bình thường, không chỉ ở 20°C trong phòng thí nghiệm.

Không có vòng chất lỏng nào bị rò rỉ: không khí cưỡng bức sẽ loại bỏ hoàn toàn các chế độ hỏng hóc của chất làm mát, máy bơm và ống mềm.

Thông số kỹ thuật

Thông số kỹ thuật tại nhà máy của AF-DC-160-Y-B-O-3/4/5-H chính xác như được vận chuyển.

Các địa điểm có yêu cầu cao nơi công suất 160kW nhỏ gọn có thể duy trì được

Các góc sạc nhanh trong đô thị: các phiên sạc 160kW trong một diện tích nhỏ, trên đất liền nơi hệ thống phân chia sẽ không bao giờ phù hợp.

Cửa hàng bán lẻ gần đường cao tốc: các điểm dừng ngắn từ 15–30 phút dành cho những người lái xe không muốn phải chờ cả tiếng đồng hồ.

Bãi đậu xe của công ty: quay vòng nhanh chóng cho xe điện của nhân viên giữa các cuộc họp và ca làm việc.

Khu vực trả khách tại sân bay và nhà ga: doanh thu cao trong một không gian nhỏ gọn với khoảng sáng gầm xe.

Nâng cấp các bãi đỗ xe từ 60–80kW: nhiều năng lượng hơn mỗi ca từ cùng một số bãi đậu xe.

Luồng khí, giảm công suất và đường cong đầu ra -25°C đến +50°C

Quá trình làm mát bắt đầu từ phía dưới: hai cửa hút gió bên cung cấp một khoang thông gió để phân phối không khí khắp mặt trước mô-đun và các quạt gắn trên sẽ hút không khí ấm ra ngoài. Các ống dẫn bên trong có kích thước để mỗi hàng mô-đun nhìn thấy dòng chảy gần như bằng nhau - lỗi thường gặp của các tủ nhỏ là một hàng nóng và hình dạng ống dẫn tồn tại để ngăn chặn chính xác điều đó.

Giảm tải là một đường cong, không phải là một vách đá. Trong khoảng từ -25°C đến khoảng 40°C, thiết bị cung cấp toàn bộ công suất 160kW; trên mức đó, đầu ra giảm dần để bảo vệ các thiết bị điện tử, sau đó tăng trở lại khi nhiệt độ giảm. Đường cong được in trong sách hướng dẫn nên bạn có thể thiết kế phù hợp với khí hậu của mình thay vì phải đoán mò.

Đo nhiệt độ từ xa truyền qua OCPP: nhiệt độ nạp, nhiệt độ mô-đun và tốc độ quạt đều có thể nhìn thấy từ xa, do đó, bộ lọc bị chặn sẽ hiển thị trong nhật ký trước khi nó bị lỗi. Khả năng duy nhất đó đã giúp các kỹ sư dịch vụ của chúng tôi tiết kiệm được nhiều lượt truy cập hiện trường hơn bất kỳ tính năng nào khác trên thiết bị.

Chế độ thử nghiệm chứng minh thiết kế tản nhiệt

Thử nghiệm điển hình chạy thiết bị ở công suất tối đa 160kW bên trong buồng 50°C để xác nhận đường cong giảm dần từ đầu đến cuối.

Hình ảnh nhiệt trong quá trình kiểm tra tải sẽ kiểm tra từng hàng mô-đun để tìm các điểm nóng trước khi thiết bị được vận chuyển.

Xịt muối 96 giờ lên vỏ, bao gồm cả lưới hút gió.

Các mức tải của chu kỳ thử nghiệm sản xuất kéo dài 48 giờ để thực hiện kiểm soát quạt trên toàn bộ phạm vi của nó.

Thử nghiệm độ rung trên giá đỡ mô-đun và cụm quạt để tồn tại trong quá trình vận chuyển và xử lý tại hiện trường thô.

Các mô-đun có định mức bên trong là -30°C đến +55°C; đơn vị hoàn chỉnh được chỉ định -25°C đến +50°C.

Xây dựng 3-Series 160kW: Mô-đun, ống dẫn và mô-men xoắn

Bước 1. Thép tấm được định hình bằng laser và vỏ được hàn bằng robot, với các lỗ thông khí được cắt trong cùng một thao tác.

Bước 2. Quá trình hình thành diễn ra trên phanh TRUMPF; vỏ sau đó được xử lý trước, tráng và xử lý.

Bước 3. Cụm ống dẫn bên trong được lắp trước tiên — trước thiết bị điện tử — vì đường dẫn luồng khí quyết định mọi thứ khác.

Bước 4. Các mô-đun chỉnh lưu được lắp thành các hàng so le với hợp chất nhiệt và vít điều khiển mô-men xoắn.

Bước 5. Giai đoạn đầu vào AC và bảo vệ đột biến được nối dây trên đường dây AC.

Bước 6. HMI, bộ điều khiển và dàn quạt được lắp đặt và đi dây trên đường dây DC.

Bước 7. Kiểm tra tải ở 160kW ghi lại nhiệt độ, luồng không khí và hiệu suất trên mỗi đơn vị.

Bước 8. Kiểm tra trong 48 giờ, sau đó kiểm tra lần cuối; lô hàng tích lũy đã vượt qua một triệu chiếc vào năm 2024.

Trước khi bạn chỉ định một công suất nhỏ gọn 160kW: Hãy kiểm tra ba điều sau

Đầu tiên, bộ nạp. 160kW ở 380V tiêu thụ khoảng 240A mỗi pha trước biên, vì vậy hãy xác nhận dịch vụ bằng danh sách kiểm tra dữ liệu cơ sở của chúng tôi. Nếu cơ sở không thể cung cấp nguồn điện đó, thiết bị sẽ ngừng hoạt động hoặc bị ngắt và bạn đã phải trả tiền cho lượng điện mà bạn không thể sử dụng.

Thứ hai, khí hậu. Đường cong giảm dần được công bố cho bạn biết điều gì sẽ xảy ra trong mùa hè 45°C; Thay vào đó, các địa điểm có nhiệt độ xung quanh trên 50°C nên trao đổi với chúng tôi về phạm vi làm mát bằng chất lỏng, vì không khí cưỡng bức có giới hạn của nó và chúng tôi sẽ nói rõ ràng như vậy.

Thứ ba, giải phóng mặt bằng. Hướng dẫn sử dụng chỉ định không gian trống xung quanh các cửa hút gió bên cạnh và tháp nằm gọn trong một góc sẽ nóng lên và giảm tốc độ chính xác khi bạn cần nhất. Và nếu kế hoạch duy trì công suất 160kW trong nhiều giờ sạc cho xe tải, thì một tủ lớn hơn hoặc hệ thống chia đôi là lựa chọn hợp lý.

Tại sao 160kW nhỏ gọn của AMPPAL lại đánh bại hộp lớn hơn cho nhiều cơ sở

Tấm đệm 750 × 550 mm tương tự như phần còn lại của 3-Series, vì vậy việc tăng lên 160kW không có nghĩa là các công trình dân dụng mới.

Làm mát bằng không khí không có tồn kho chất làm mát, không cần bảo trì máy bơm và không có rủi ro rò rỉ — một lợi thế thực sự ở các thị trường nóng và bụi bặm, nơi mà vòng lặp chất làm mát là một thứ khác cần phải phá vỡ.

Giao hàng từ 15–20 ngày làm việc sau khi phê duyệt bản vẽ; MOQ từ một container.

Chứng chỉ CE, TUV, UL, CB kèm theo báo giá.

Đo nhiệt độ từ xa có thể nhìn thấy từ xa, được hỗ trợ bởi một nhóm điều hành hơn 200 trạm của riêng mình.

Đóng thùng và vận chuyển tháp 160kW bằng thiết bị điện tử nhạy cảm

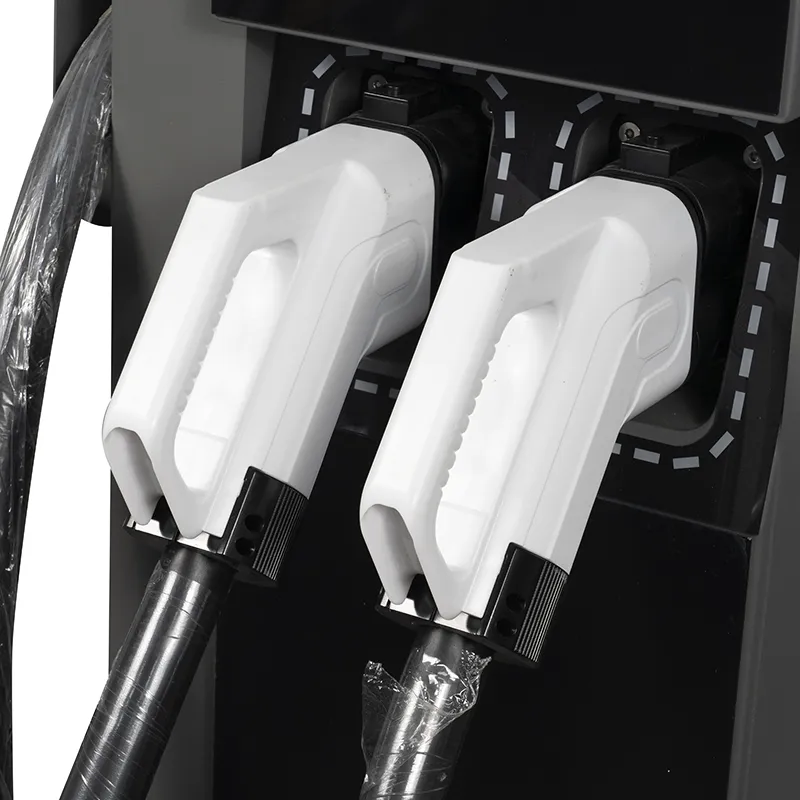

Bộ sạc DC EV tốc độ cao tích hợp 160kW dành cho bộ sạc xe buýt và xe buýt được đặt thẳng đứng trong một thùng khung thép có kích thước phù hợp với thân máy 1700 mm, có lớp đệm bên trong xung quanh các ổ cắm quạt và HMI. Đầu nối và cáp di chuyển trong một hộp đệm riêng biệt bên trong thùng.

Thùng có dấu hiệu xử lý chỉ thẳng đứng và kế hoạch xếp hàng đi kèm với báo giá để kế hoạch container phù hợp với đơn đặt hàng. Các lô hàng thử nghiệm LCL được sắp xếp theo yêu cầu.

Điều kiện là FOB Ninh Ba hoặc CIF tới nơi đến. Hóa đơn, danh sách đóng gói, vận đơn, giấy chứng nhận xuất xứ và báo cáo kiểm tra được phát hành trong vòng 3 ngày làm việc kể từ ngày xếp hàng.

Dịch vụ và phụ tùng cho thiết bị nhỏ gọn quan trọng nhiệt

Bảo hành tiêu chuẩn 2 năm bao gồm các mô-đun, quạt và bộ điều khiển.

Bộ quạt và mô-đun phụ tùng được vận chuyển chéo trong vòng 5 ngày làm việc.

Xem lại nhật ký nhiệt từ xa: chúng tôi có thể phát hiện bộ lọc bị tắc hoặc quạt bị hỏng trước khi nó làm hỏng thiết bị.

Lịch thay thế bộ lọc được cung cấp kèm theo sách hướng dẫn, được điều chỉnh cho môi trường bụi bặm.

Cập nhật chương trình cơ sở qua mạng, bao gồm các cải tiến về điều khiển quạt và giảm công suất.

Lưu ý lắp đặt bảo vệ đường dẫn làm mát

Sai: chặn cửa hút gió bên hông bằng chậu trồng cây hoặc biển báo. Đúng: luôn luôn giữ các vùng trống trong sách hướng dẫn rõ ràng.

Sai: bỏ qua cảnh báo bộ lọc trong nhật ký. Đúng: làm sạch hoặc thay thế bộ lọc theo lịch trình, vì đường cong giảm dần phụ thuộc vào nó.

Sai: đặt tháp sao cho khí nóng của nó thổi thẳng vào cửa hút của nhà hàng xóm. Đúng: sắp xếp các tòa tháp sao cho đầu ra của một đơn vị không bao giờ nạp vào đầu vào của đơn vị khác.

Sai: mong đợi mức công suất tối đa là 160kW trong đợt nắng nóng 48°C. Đúng: sử dụng đường cong giảm dần được công bố để đặt kỳ vọng phiên cho những ngày cực đoan.

Sai: cho rằng quạt bị hỏng vì chúng im lặng. Đúng: quạt chạy êm khi tải thấp là thiết kế đang hoạt động; tiếng ồn chỉ tăng khi có nhiệt.

Phản hồi của các kỹ sư về công suất 160kW nhỏ gọn tại hiện trường

Một kỹ sư kho hàng ở Almaty, Kazakhstan điều hành ba tòa tháp cho đội giao hàng. Nhiệt độ mùa đông giảm xuống dưới mức định mức của thiết bị, tuy nhiên bộ sạc đã cung cấp đủ phiên trong suốt hai mùa đông chỉ với những lần thay bộ lọc theo lịch trình; phàn nàn là màn hình cảm ứng phản hồi chậm khi đeo găng tay dày.

Một nhà điều hành trạm xăng ở Baku, Azerbaijan đã lắp đặt một tháp vào năm 2025. Anh ta so sánh nó với tủ 160kW của đối thủ cạnh tranh có diện tích gấp đôi và thiết kế luồng không khí duy trì trong mùa hè 40°C; Điều đáng tiếc là ống xả phía trên sẽ khuấy bụi lên đảo bơm lân cận, vì vậy họ đã bổ sung thêm một bộ làm lệch hướng nhỏ.

Một kỹ sư của trung tâm mua sắm ở Dubai, UAE điều hành đơn vị này trong một vịnh có mái che và có máy lạnh. Môi trường xung quanh mát mẻ trong nhà cho phép máy phát huy hết công suất ngay cả trong mùa hè và tiếng ồn của quạt bên trong tòa nhà vẫn đủ thấp đối với tầng bán lẻ phía trên; yêu cầu duy nhất của họ là thời gian lưu giữ lâu hơn đối với các bản ghi nhiệt từ xa.

Câu hỏi thường gặp: Hiệu suất nhiệt của Bộ sạc nhỏ gọn 160kW

Hỏi: Thiết bị này có thực sự chứa được 160kW trong một tháp nhỏ gọn không?

A: Có, trong điều kiện môi trường bình thường; đường cong giảm dần trong sách hướng dẫn cho thấy chính xác cách hoạt động của đầu ra ở nhiệt độ cực cao.

Q: Nó có được làm mát bằng chất lỏng không?

A: Không, đó là không khí cưỡng bức. Điều đó loại bỏ chất làm mát, máy bơm và rủi ro rò rỉ, với mức giá phải trả là đường cong suy giảm trong môi trường khắc nghiệt.

Q: Cần bao nhiêu giải phóng mặt bằng?

Đáp: Sách hướng dẫn chỉ định không gian trống xung quanh cửa hút gió bên và phía trên ống xả phía trên - thường dưới một mét mỗi bên.

Hỏi: Điều gì xảy ra ở nhiệt độ môi trường xung quanh 50°C?

Trả lời: Thiết bị giảm mức đầu ra theo đường cong đã công bố thay vì tắt và phục hồi khi nhiệt độ giảm.

Hỏi: Bộ lọc được thay thế bao lâu một lần?

Đáp: Cứ 3–6 tháng một lần ở những địa điểm bình thường, thường xuyên hơn ở những môi trường bụi bặm; nhật ký cảnh báo khi luồng khí giảm xuống và quá trình thay thế diễn ra trong 15 phút.

Q: Nó có thể sạc xe tải không?

A: Chủ yếu là xe điện chở khách và xe tải nhẹ; Chu kỳ xe tải hạng nặng kéo dài kéo dài nhiều giờ và dòng sản phẩm làm mát bằng chất lỏng của chúng tôi phục vụ những địa điểm đó tốt hơn.

Hỏi: Yêu cầu về nguồn cấp dữ liệu là gì?

A: Ở 380V, khoảng 240A mỗi pha trước biên; xác nhận dịch vụ với danh sách kiểm tra dữ liệu trang web của chúng tôi.

Hỏi: Bảo hành bao gồm những gì?

Đáp: Hai năm cho các mô-đun nguồn, quạt làm mát và bảng điều khiển. Quạt là bộ phận hao mòn trên tủ 160kW nhỏ gọn và chúng được che chắn.
