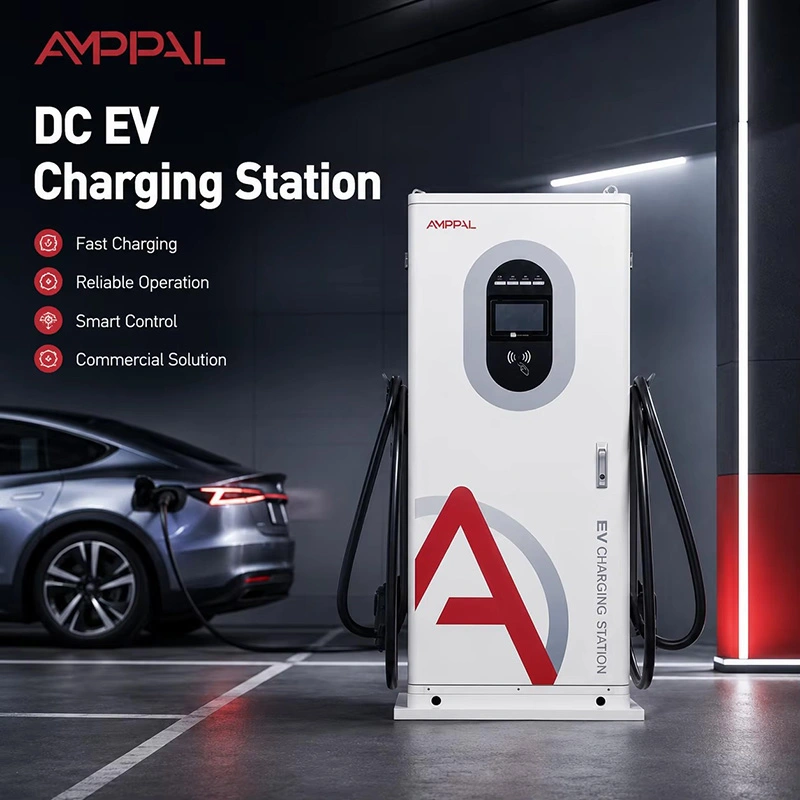

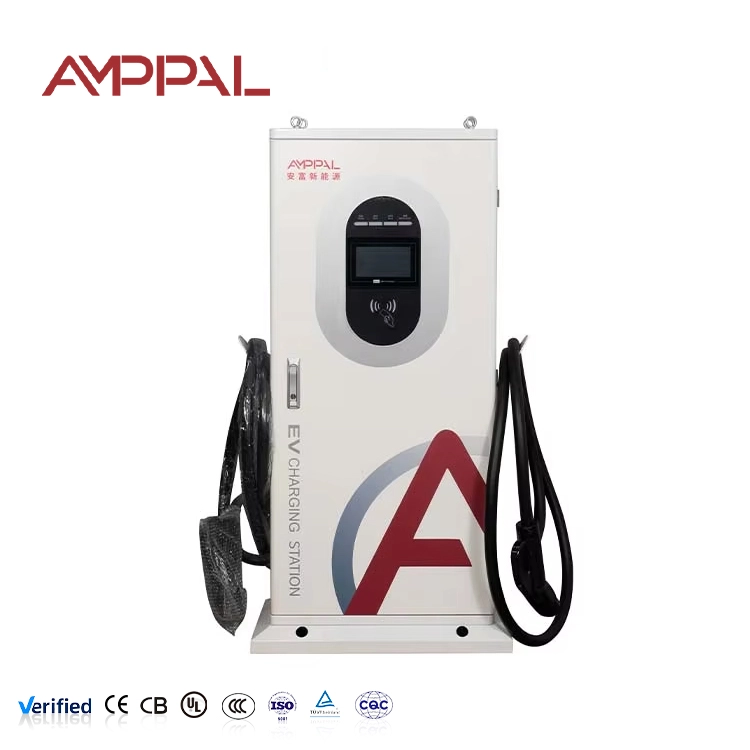

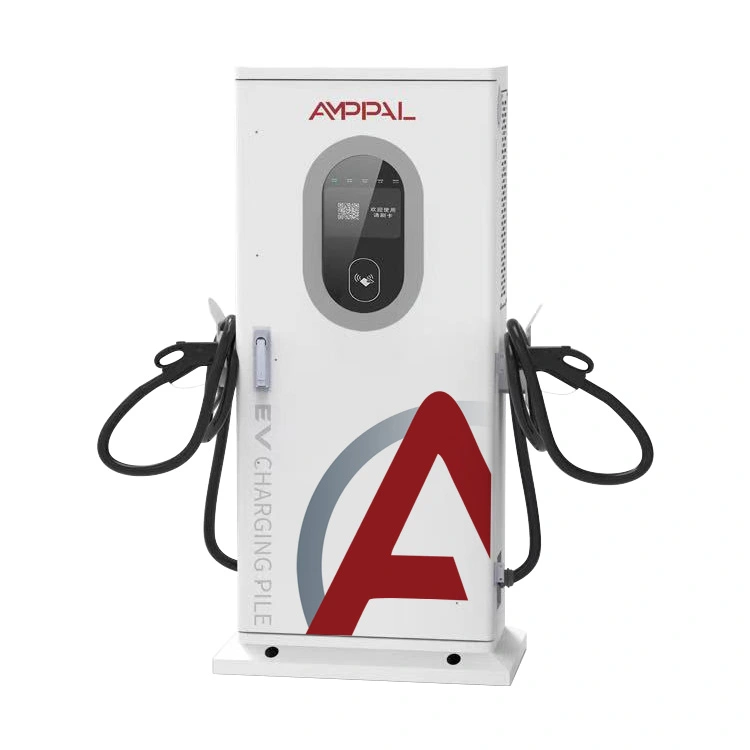

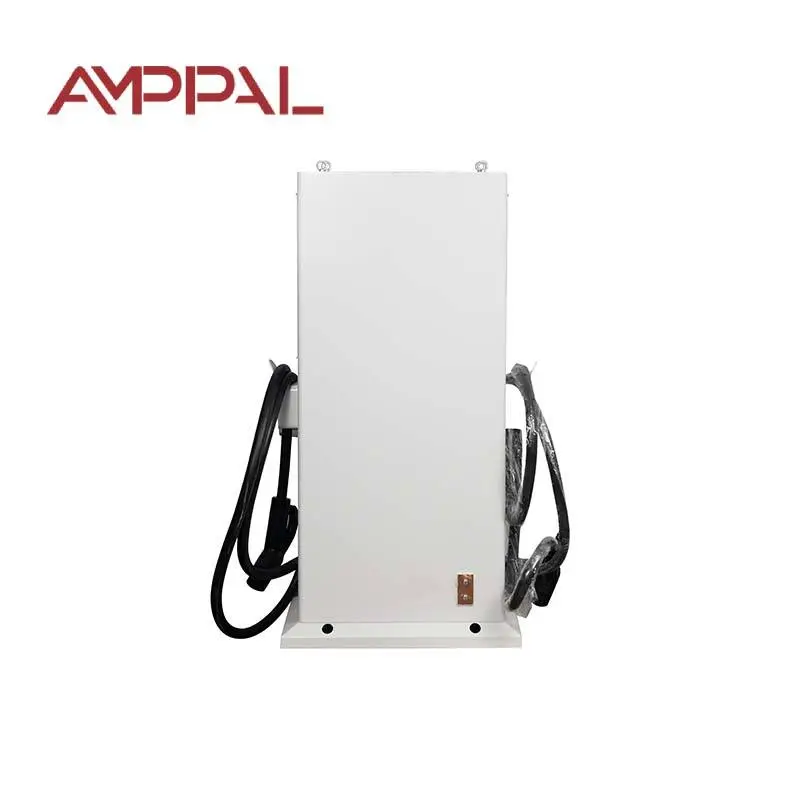

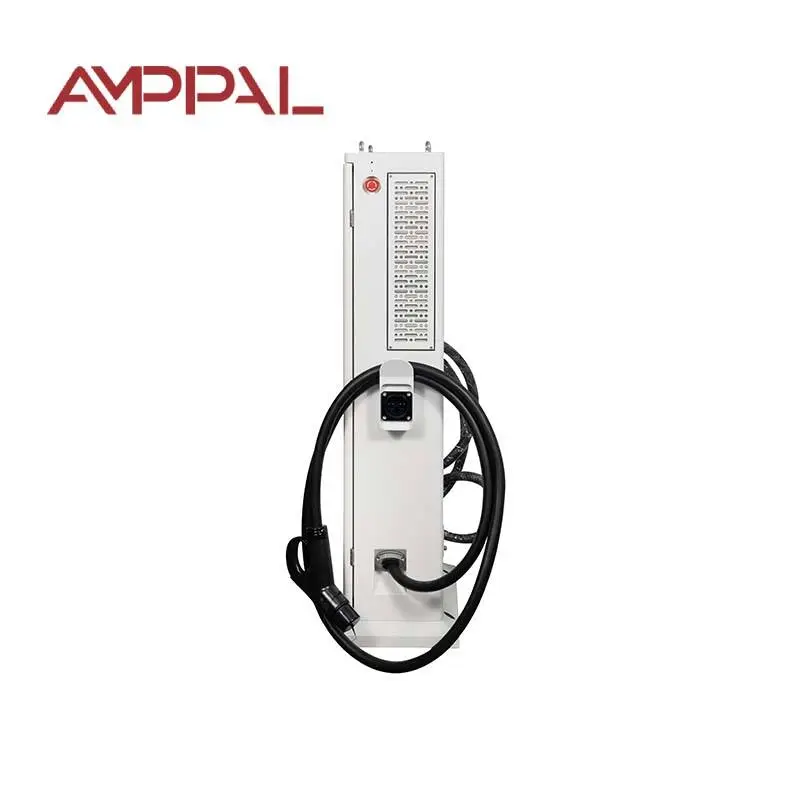

Trạm sạc DC EV tích hợp nhỏ gọn 20kW dành cho bãi đậu xe bán lẻ

Một trạm sạc được thiết kế để người lạ sử dụng

Có sự khác biệt giữa bộ sạc hoạt động và bộ sạc mà công chúng có thể sử dụng mà không cần hỗ trợ. AF-DC-020-Y-B-O-3 là câu trả lời của chúng tôi cho vấn đề thứ hai. Đế của nó cao 1517mm, đặt màn hình màu 7 inch ngang tầm mắt tự nhiên của người đứng cạnh ô tô của họ và bao súng ở độ cao ngang thắt lưng để người lớn có thể nhấc cáp DC một cách thoải mái.

Màn hình là nơi mà hầu hết nỗ lực thiết kế đã được thực hiện. Trạng thái phiên, năng lượng đã phân phối, thời gian đã trôi qua, mức giá hiện tại và ước tính còn lại đều có trên một trang — không cần tìm hiểu sâu về menu. Khi có sự cố xảy ra, thông báo sẽ cho biết phải làm gì thay vì hiển thị mã lỗi chẳng có ý nghĩa gì đối với người lái xe vào lúc 11 giờ đêm.

Dấu chân được cố tình thu hẹp. Với kích thước 650 × 300mm, trụ vừa vặn ở đầu bãi đậu xe tiêu chuẩn mà không xâm phạm vào không gian, điều này thường buộc người vận hành phải gắn vào tường.

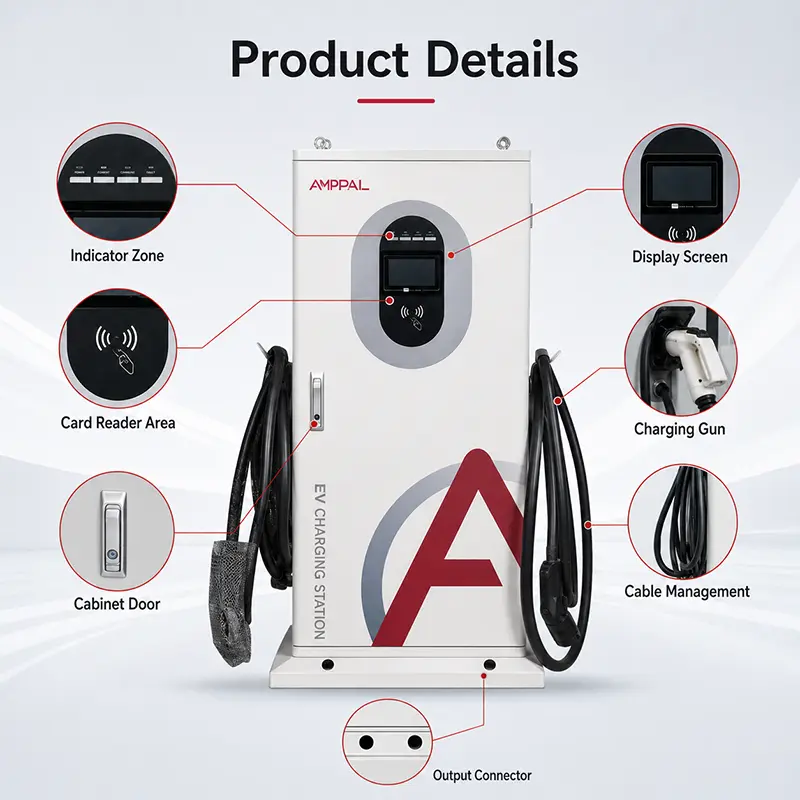

Chi tiết giúp giảm cuộc gọi hỗ trợ

Màn hình cảm ứng màu 7 inch ở độ cao mắt 1200mm: có thể đọc được từ tư thế đứng mà không cần khom lưng và đủ lớn cho người lái xe lớn tuổi.

Ba phương thức bắt đầu - thẻ RFID, quét QR, mã PIN. Khi điện thoại không có tín hiệu, thẻ vẫn hoạt động. Khi tài xế không có thẻ, QR vẫn hoạt động.

Bốn chế độ sạc: tự động sạc đầy, nguồn cố định, số lượng cố định và thời gian cố định. Người lái xe có hai mươi phút sẽ chọn thời gian; một người có ngân sách sẽ chọn số tiền.

Bao đựng cáp và móc ở độ cao làm việc: nguyên nhân lớn nhất khiến súng bị hỏng là do người lái xe làm rơi chúng xuống bê tông vì bao súng không thoải mái.

0-100A trên 200-1000VDC: cùng một cửa sổ điện áp với các tủ lớn của chúng tôi, vì vậy không có phương tiện nào bị loại bỏ vì sử dụng nền tảng 800V.

Vỏ IP54 được định mức từ -25°C đến +50°C, với ngăn điện tử được bịt kín riêng biệt với đầu vào cáp.

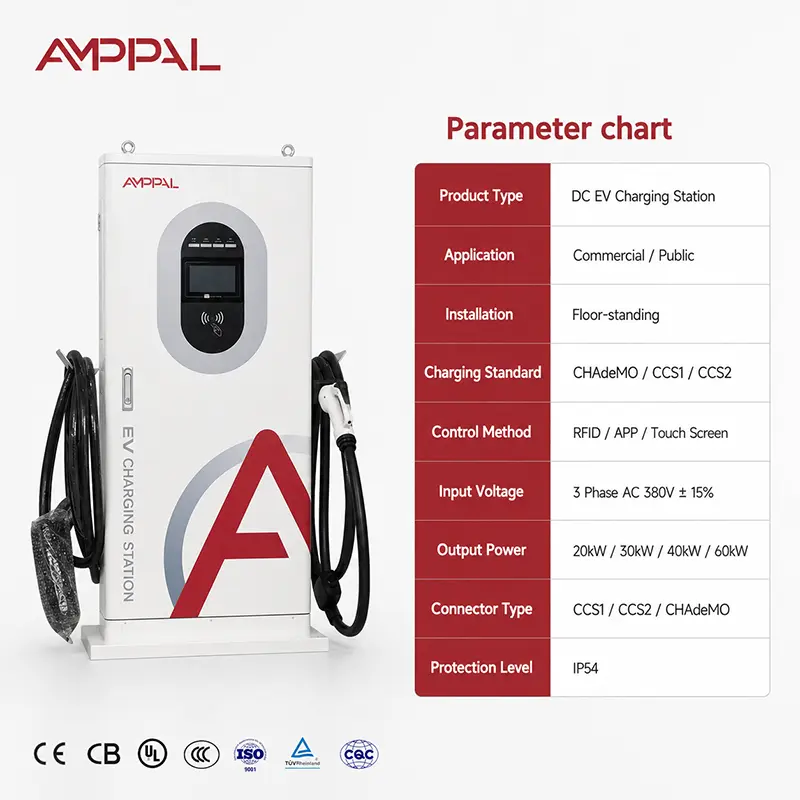

Thông số kỹ thuật

Nơi bài đăng này hoạt động tốt nhất

Bãi đậu xe trên đường của thành phố: một cột hẹp ở đầu vịnh là điều mà hầu hết chính quyền thành phố sẽ chấp thuận, trong đó một nội các rộng không tuân theo quy định về giải phóng mặt đường.

Bãi đỗ xe khách sạn, nhà hàng: khách tự phục vụ mà không cần nhờ lễ tân giúp đỡ, đây là phép thử thực tế của bất kỳ đơn vị công cộng nào.

Các khu bán lẻ nhỏ: 20kW phù hợp với một cửa hàng kéo dài 60-90 phút và trụ sở trông có chủ ý hơn là công nghiệp bên cạnh mặt tiền cửa hàng.

Các khu dân cư có các khu chung: Việc truy cập mã PIN cho phép văn phòng quản lý cấp mã mà không cần quản lý hệ thống thẻ RFID.

Đỗ xe cho khách tại nơi làm việc: Bắt đầu QR có nghĩa là khách sẽ tính phí mà không cần đăng ký vào chương trình thẻ công ty.

Điều gì xảy ra khi cắm trình điều khiển vào

Trình tự được cố định và mất vài giây. Trạm phát hiện đầu nối, xác nhận khóa đã khớp, sau đó chạy thử nghiệm cách điện ở phía DC trong khi công tắc tơ vẫn mở. Nếu lớp cách điện dưới ngưỡng - đầu nối ướt, cáp bị hỏng - nó sẽ dừng ở đó và yêu cầu trình điều khiển kết nối lại.

Vượt qua đó, bài và xe trao đổi thông số. BMS nêu điện áp mục tiêu và dòng điện tối đa chấp nhận được; bài đăng xác nhận những gì nó có thể cung cấp và bắt đầu tăng cường. Từ thời điểm này, chiếc xe sẽ kiểm soát được dòng điện, đó là lý do tại sao hai chiếc ô tô đặt trên những cột giống hệt nhau có thể sạc với tốc độ rất khác nhau.

Bất kỳ chế độ nào trong bốn chế độ mà trình điều khiển đã chọn sẽ chi phối khi phiên kết thúc. Tự động chạy cho đến khi BMS gọi dừng. Số lượng cố định, nguồn điện cố định và thời gian cố định kết thúc theo tình trạng riêng của chúng và bài đăng sẽ báo cáo lý do trên màn hình để không ai nhận ra lỗi.

Kiểm tra tuân thủ và đường dây

EN IEC 61851-1:2019 và EN IEC 61851-23:2014, kèm theo tuyên bố CE và báo cáo thử nghiệm được đánh số sê-ri gửi kèm theo mỗi sản phẩm.

Lớp màn hình và cảm ứng đã được kiểm tra khả năng đọc và phản hồi trên toàn bộ phạm vi hoạt động -25°C đến +50°C; Lỗi cảm ứng khi thời tiết lạnh là lời phàn nàn phổ biến ở các thiết bị công cộng.

Kiểm tra điện trở cách điện 100% và độ bền điện môi.

Vòng quay cơ học của súng và bao da trên các mẫu sản xuất - bao da là điểm hao mòn trên thiết bị tự phục vụ.

Xác minh IP54 cộng với phun muối 96 giờ trên vỏ và đế.

Chạy đầy tải với tính năng ghi nhiệt trước khi đóng gói.

Bài viết được xây dựng như thế nào

1. Kiểm tra đầu vào các mô-đun, cụm màn hình, đầu đọc, công tắc tơ và bộ cáp.

2. Đột CNC và tạo hình cột và tấm đế; hình dạng mặt bích cơ sở xác định vị trí của trụ sau khi neo.

3. Robot hàn cột vào đế, các đường nối được mài phẳng trên các bề mặt nhìn thấy được.

4. Tiền xử lý và sơn tĩnh điện; thiết bị sử dụng ở nơi công cộng được kiểm tra độ dày lớp phủ bổ sung.

5. Cụm nguồn — mô-đun, thanh cái và hệ thống dây điện bên trong, tất cả các đầu nối nguồn đều được vặn xoắn và có dấu chứng nhận.

6. HMI và phần cứng truy cập được trang bị: màn hình, đầu đọc thẻ, cửa sổ camera QR và bàn phím, từng chức năng đã được kiểm tra.

7. Tải chương trình cơ sở, hiệu chỉnh cảm biến và kiểm tra giao diện người dùng theo kịch bản bao gồm cả bốn chế độ sạc.

8. Chạy đầy tải, pin an toàn, kiểm tra IP, sau đó đóng thùng xuất khẩu.

20kW có phải là công suất phù hợp cho một bài đăng công khai không?

Hãy so sánh công suất với thời gian chiếc xe thực sự đỗ, chứ không phải với những gì nghe có vẻ ấn tượng trong tài liệu đấu thầu.

Ở mức 20kW, người lái xe nhận được khoảng 20kWh mỗi giờ - phạm vi hoạt động khoảng 100-120km. Đối với một chuyến đi mua sắm, một bữa ăn hoặc một chuyến thăm văn phòng là hoàn toàn đầy đủ và chi phí mua bài viết cũng ít hơn và kết nối ít hơn.

Nếu khoang của bạn bị lật trong vòng chưa đầy bốn mươi phút hoặc nếu tài xế đến dự kiến ​​rời đi nhanh chóng thì đây là sản phẩm sai và chúng tôi muốn nói như vậy ngay bây giờ: hãy nhìn vào tủ 60kW hoặc 120kW. Tương tự, nếu địa điểm này hoàn toàn là bãi đậu xe qua đêm của khu dân cư, các trạm AC sẽ phục vụ những tài xế tương tự với số tiền ít hơn đáng kể.

Điều này so sánh với Hộp treo tường có cùng công suất như thế nào

Tự do về vị trí: bài đăng được đặt ở vị trí đầu ở bất cứ đâu trên trang web. Hộp treo tường cần có bức tường đặt đúng chỗ, điều này thường không tồn tại ở một bãi đỗ xe thông thoáng.

Trình bày trước công chúng: một bài đăng hoàn chỉnh với màn hình lớn được coi là cơ sở hạ tầng có chủ ý; người lái xe tin tưởng nó hơn là một chiếc hộp trên tường và điều đó thể hiện qua việc sử dụng.

Kích thước màn hình: màu 7 inch ở đây so với 4,3 inch trên 20kW treo tường. Đối với việc sử dụng công cộng không cần giám sát, màn hình lớn hơn có giá trị khác biệt.

Lắp đặt: trụ cần có nền móng nhỏ và lối vào cáp từ bên dưới; một hộp tường thì không. Ngân sách cho nền tảng đó.

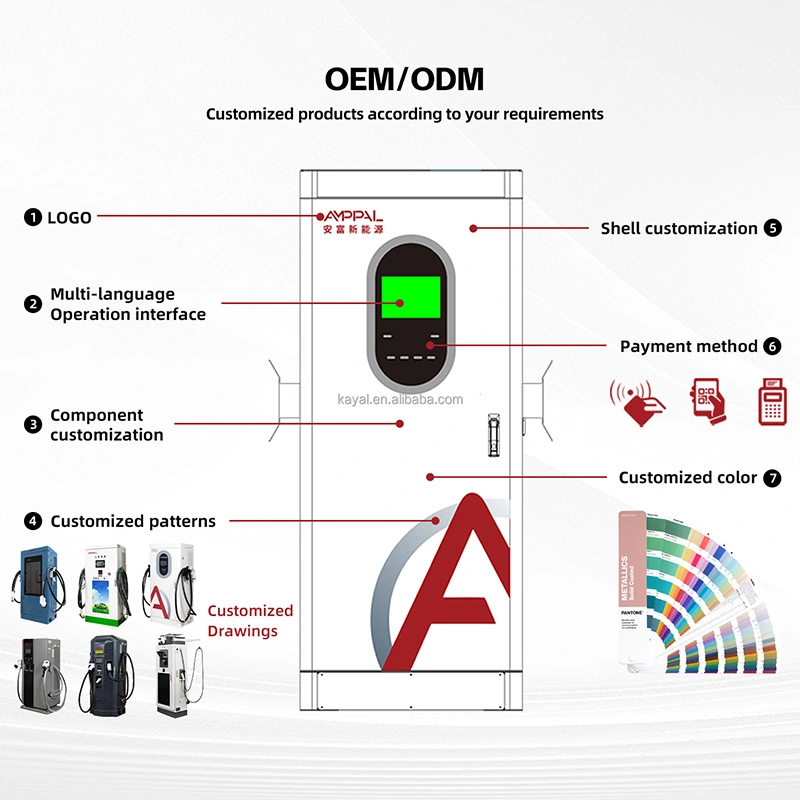

Các điều khoản thương mại giống hệt nhau trên cả hai: Tiêu chuẩn moq 1 chiếc, 15-20 ngày làm việc, bảo hành hai năm, gắn nhãn hiệu tùy chỉnh từ 50 chiếc.

Đóng thùng và giao hàng

Các bài viết được vận chuyển thẳng đứng trong một thùng gỗ dán có kích thước khoảng 1620 × 750 × 420mm, tổng trọng lượng khoảng 85kg, có lớp xốp bảo vệ trên mặt lưới và súng được đóng gói riêng trong cùng một thùng.

Sáu thùng phù hợp với cấu hình pallet xuất khẩu tiêu chuẩn; một container 20 foot có khoảng 48 trụ và một khối cao 40 foot có khoảng 100 trụ, tùy thuộc vào việc bộ dụng cụ neo có được vận chuyển theo đơn đặt hàng hay không.

Các điều khoản có sẵn là EXW, FOB Ninh Ba hoặc Thượng Hải, CIF và DDP vào hầu hết các điểm đến ở Châu Âu và vùng Vịnh. Bộ dụng cụ bu lông neo và mẫu lắp đặt được vận chuyển miễn phí cùng với hàng hóa. Tài liệu bao gồm hóa đơn, danh sách đóng gói, tờ khai CE, báo cáo thử nghiệm nối tiếp và bản vẽ móng.

Dịch vụ và vật tư tiêu hao

Bảo hành hai năm cho các mô-đun nguồn, màn hình, đầu đọc, công tắc tơ và cụm cáp.

Súng sạc và cáp được coi là có thể thay thế tại hiện trường; một nhà phân phối dự trữ hai cụm súng dự phòng có thể giải quyết những hư hỏng phổ biến nhất ở địa điểm công cộng trong vòng một ngày.

Chẩn đoán từ xa qua OCPP nơi được kết nối, bao gồm trạng thái màn hình và đầu đọc.

Phụ tùng được gửi đi trong vòng 48 giờ kể từ khi xác nhận, 3-5 ngày làm việc bằng chuyển phát nhanh.

Khoảng thời gian bảo dưỡng được đề xuất: sáu tháng tại các địa điểm công cộng - làm sạch bộ lọc, kiểm tra súng và bao da, kiểm tra miếng đệm, kiểm tra bề mặt màn hình.

Điều gì xảy ra trên các trang web công cộng

Sai: lắp đặt bài hướng mặt trời chiều trực tiếp. Phải: hướng màn hình ra khỏi nơi có ánh nắng yếu hoặc vừa với tùy chọn hiển thị độ sáng cao. Màn hình không thể đọc được gây ra nhiều phàn nàn hơn là sạc chậm.

Sai: neo vào một tấm bề ​​mặt mỏng. Đúng: đổ nền phù hợp vào bản vẽ được cung cấp. Trụ bị va đập khi xe lùi và chân đế chịu tải trọng đó.

Sai: bỏ qua chốt chặn bánh xe hoặc cột chắn phía trước vịnh. Đúng: vừa vặn một cái. Chi phí là không đáng kể so với một cột thay thế.

Sai: để nhãn dán mã QR mờ dần. Đúng: hãy kiểm tra nó ở mỗi lần truy cập dịch vụ - mã QR bị tẩy trắng sẽ âm thầm giết chết mọi phiên lẽ ra đã bắt đầu bằng điện thoại.

Sai: cho rằng hành vi phá hoại là do vấn đề phần cứng. Đúng: ánh sáng và tầm phủ sóng của camera bảo vệ bài đăng công khai tốt hơn bất kỳ xếp hạng bao vây nào.

Phản hồi của chủ sở hữu trang web

Một đô thị ở miền bắc Hy Lạp đã lắp đặt mười bốn trạm trên bốn bãi đậu xe của thị trấn vào năm 2025. Nhân viên vận tải của họ báo cáo rằng tùy chọn mã PIN hóa ra là phương thức bắt đầu được sử dụng nhiều nhất chứ không phải thẻ - những khách truy cập không có tài khoản địa phương chỉ cần lấy mã từ nhân viên đỗ xe.

Một nhóm khách sạn ở Georgia với 11 bài đăng trên ba cơ sở kinh doanh đã đưa ra một phản hồi làm thay đổi đề xuất của chúng tôi: họ yêu cầu giới hạn bốn chế độ sạc ở chế độ tự động và thời gian cố định cho khách sử dụng vì hai chế độ còn lại khiến mọi người bối rối. Cấu hình đó hiện có sẵn dưới dạng cài đặt chương trình cơ sở.

Một nhà điều hành ở Uzbekistan đang điều hành chín đồn lưu ý rằng độ sâu hẹp 300mm là yếu tố quyết định - các khoang của chúng được bố trí theo tiêu chuẩn thời Liên Xô với sự lưu thông chặt chẽ và một tủ sâu hơn sẽ không đạt được cuộc khảo sát tiếp cận hỏa lực.

Câu hỏi Từ Người Mua

Hỏi: Người lái xe có thể sử dụng nó mà không cần ứng dụng hoặc tài khoản không?

Đ: Vâng. PIN và RFID đều hoạt động độc lập. QR có sẵn ở nơi bạn chạy nền tảng hỗ trợ.

Hỏi: Nó cần nền tảng gì?

Đáp: Một tấm đệm bê tông cho bản vẽ được cung cấp của chúng tôi với lối vào cáp từ bên dưới. Bu lông neo và mẫu được bao gồm.

Q: Màn hình hiển thị như thế nào trong ánh sáng ban ngày?

Đáp: Màn hình tiêu chuẩn có thể đọc được trong bóng râm và ánh sáng gián tiếp. Chỉ định tùy chọn độ sáng cao cho sân trước mở hướng về phía mặt trời.

Hỏi: Tôi nên kích hoạt chế độ nào trong bốn chế độ?

Trả lời: Đối với các trang web công cộng, thời gian tự động và cố định bao gồm hầu hết các trình điều khiển. Số tiền cố định phù hợp với các mô hình trả trước. Bạn có thể hạn chế menu trong phần sụn.

Q: Cáp sạc dài bao nhiêu?

A: 5 mét theo tiêu chuẩn, chạm tới các cửa vào ở hai bên vịnh. Có sẵn loại cáp dài hơn nhưng sẽ tăng thêm trọng lượng để người dùng xử lý.

Hỏi: 20kW có đủ để biện minh cho mức giá công cộng không?

Đáp: Có, trên các trang web dựa trên trang web trực tiếp. Tại các địa điểm vận chuyển nơi người lái xe mong đợi tốc độ, những lời phàn nàn về giá sẽ theo sau. Hãy khớp biểu giá với sức mạnh một cách trung thực.

Q: Tôi có thể lắp hai khẩu súng không?

A: Không có trên mô hình này. Hoạt động sử dụng nhiều súng bắt đầu với các loại tủ phân chia của chúng tôi.

Hỏi: Thời gian dẫn đầu là gì?

A: tiêu chuẩn 15-20 ngày làm việc; 25-30 cho màu tùy chỉnh, đồ họa màn hình hoặc bản dựng chương trình cơ sở bị hạn chế. MOQ 1 đơn vị tiêu chuẩn, 50 cho xây dựng thương hiệu.
