Bộ sạc nhanh DC EV tất cả trong một 60kW dành cho đội xe thương mại

Bộ sạc này là gì và nó yêu cầu gì đối với lưới điện của bạn

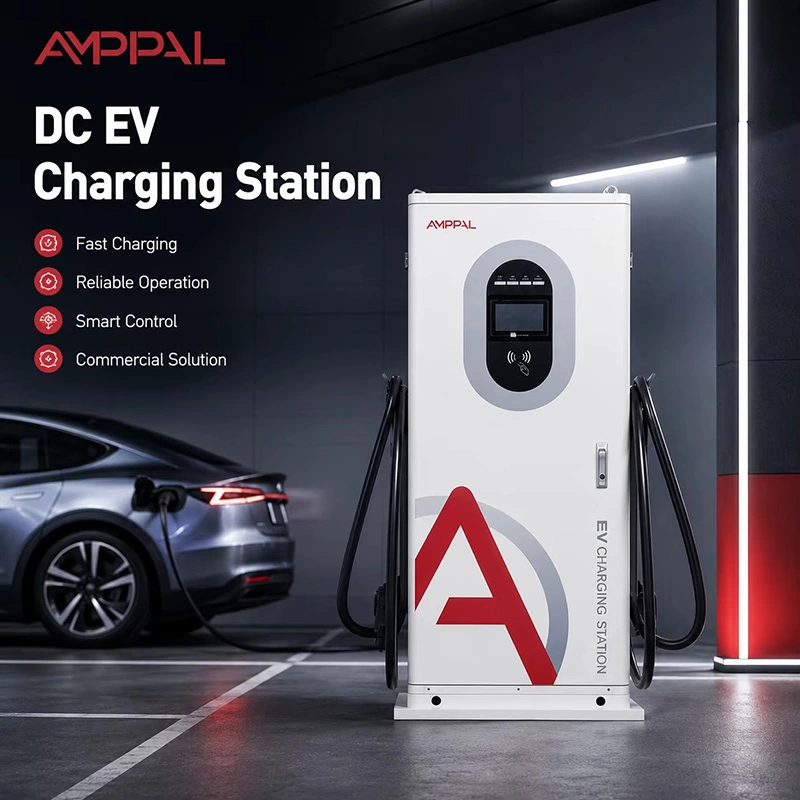

Trước khi bạn mua bộ sạc 60kW, câu hỏi hiếm khi là liệu nó có thể sạc được cho ô tô hay không - vấn đề là nó sẽ làm gì với máy biến áp, cân bằng pha và điện tích nhu cầu của bạn. AF-DC-060-Y-B-O-3/4/5-H là bộ sạc nhanh DC tích hợp đặt trên sàn có kích thước 1517 x 650 x 300 mm bao gồm cả đế, cung cấp 60kW trên 200-1000VDC ở dòng điện lên tới 133A từ một đầu vào ba pha AC380V +/- 15%.

Khi đầy tải, nó tiêu thụ khoảng 90A mỗi pha - con số chính xác phụ thuộc vào hệ số công suất và điện áp cục bộ của bạn. Con số đó, gấp bao nhiêu đơn vị chạy cùng lúc, là thông số kỹ thuật thực sự của dự án của bạn.

Tại sao người lập kế hoạch địa điểm chọn đơn vị 60kW này

Nhu cầu có thể quản lý được: khoảng 90A mỗi pha có nghĩa là một tổ máy thường phù hợp với dịch vụ 100A hiện có, giúp duy trì các công trình dân dụng ở quy mô nhỏ.

Dòng điện đầu ra tối đa 133A đạt tới xe tải nhỏ và xe tải nhẹ chứ không chỉ ô tô con - phạm vi dòng điện hiện tại khiến 60kW có cảm giác nhanh chóng đối với các loại xe lớn hơn.

OCPP 1.6/2.0 với các móc quản lý tải: bộ điều khiển địa điểm giới hạn tổng công suất của địa điểm và các đơn vị trình tự - cách bạn ép sáu bộ sạc vào một máy biến áp có kích thước cho bốn bộ sạc.

Hiệu suất tối đa 95% có nghĩa là ít năng lượng mua vào chuyển thành nhiệt trong tủ và truyền tới pin nhiều hơn.

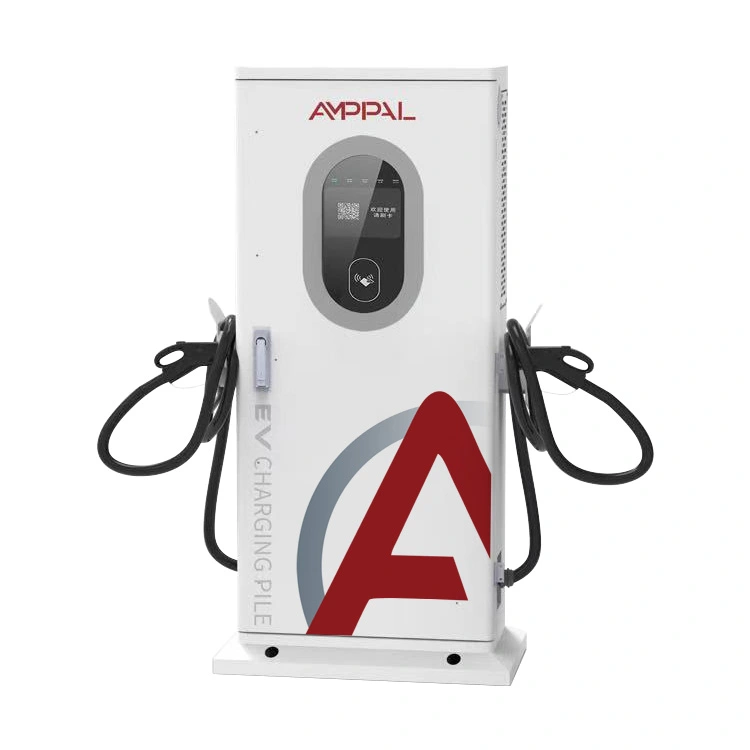

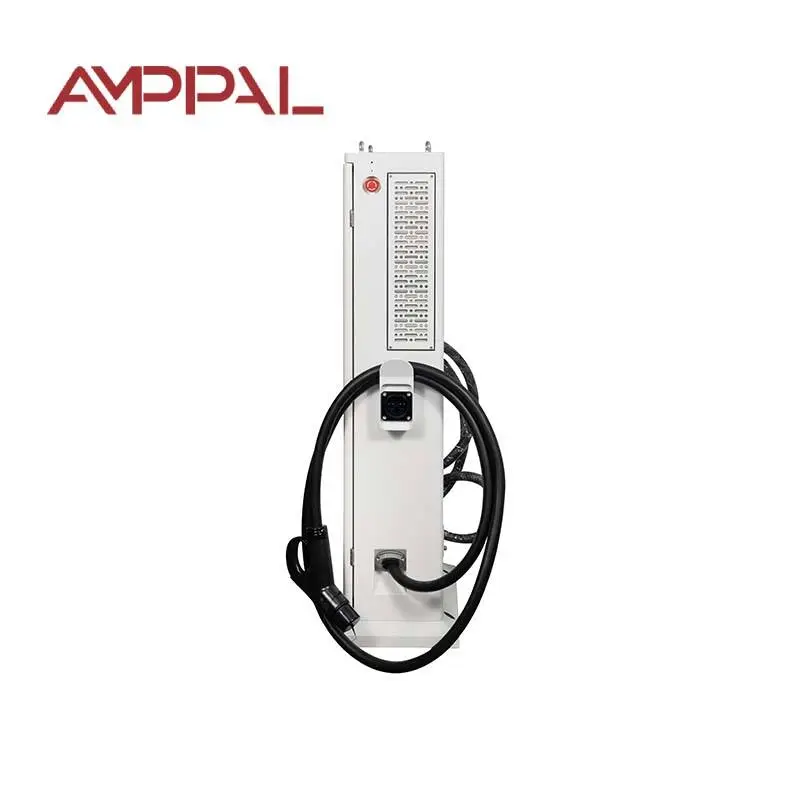

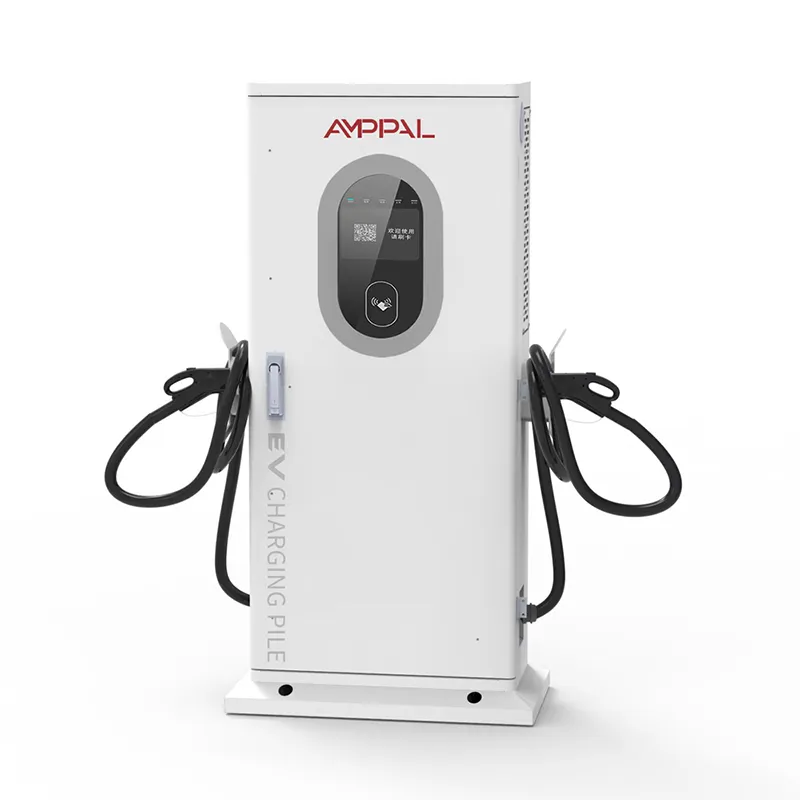

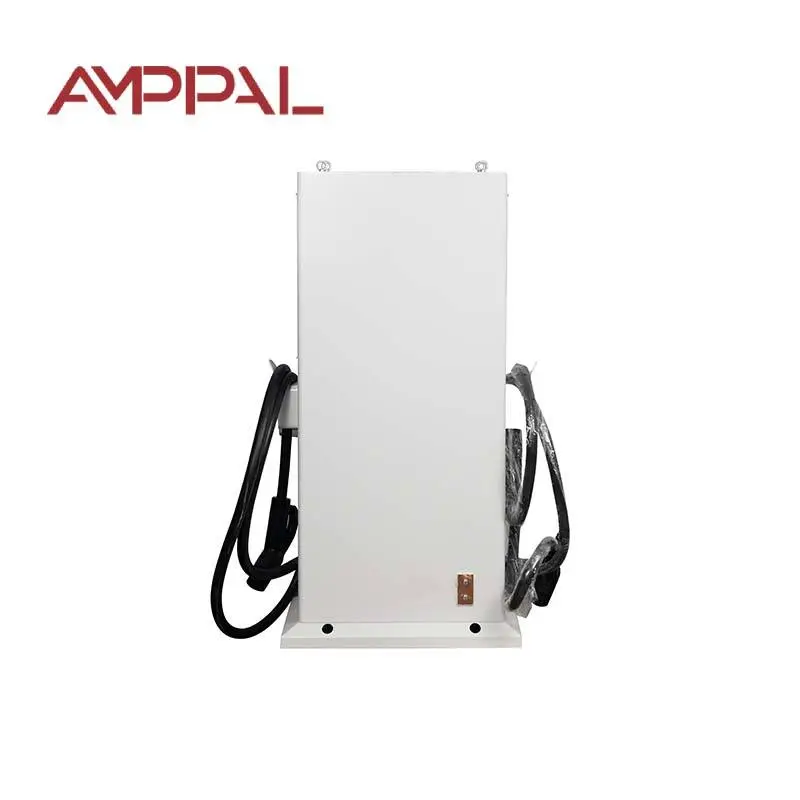

Một cây cột mỏng có kích thước 1517 x 650 x 300 mm - sáu cột xếp dọc theo bức tường phía trước mà không lấn át khu đất.

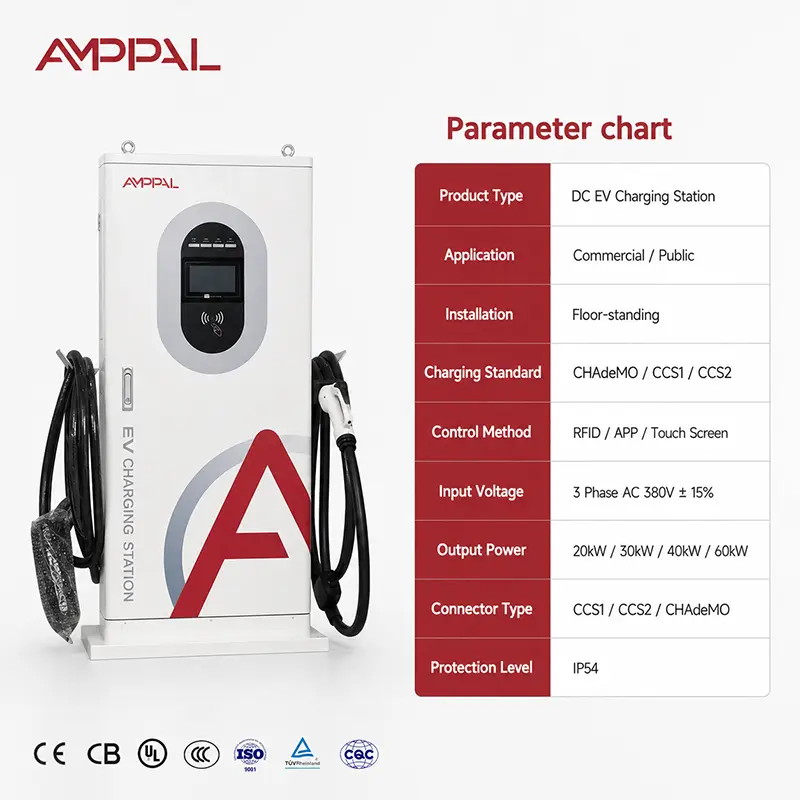

Thông số kỹ thuật - 60kW, AF-DC-060-Y-B-O-3/4/5-H

Năm địa điểm nơi 60kW kiếm được tiền

Các khu vực dịch vụ đường cao tốc: các phiên kéo dài 20-40 phút phù hợp với 60kW và hai đơn vị mỗi hướng giúp hàng đợi di chuyển mà không cần cam kết về lưới điện 120kW.

Trung tâm taxi và dịch vụ gọi xe: 60kW quay taxi trong khoảng thời gian nghỉ giải lao và 133A hỗ trợ các xe tải gọi xe điện tử lớn hơn.

Kho hậu cần có xe tải giao hàng: nạp thêm giữa ca ở công suất 60kW để xử lý pin 30-60 kWh.

Dự báo nhiều đơn vị mở rộng từ bản thử nghiệm đến bản dựng hoàn chỉnh: bắt đầu với hai, thêm cặp khi mức độ sử dụng tăng lên - cùng một mô hình, cùng một phép toán lưới.

Các địa điểm kết hợp năng lượng mặt trời và bộ lưu trữ: bộ sạc tiêu thụ 60kW trong thời gian sử dụng năng lượng mặt trời và điều tiết vào ban đêm thông qua quản lý tải.

Cách thiết bị nói chuyện với lưới của bạn

Giai đoạn đầu vào là bộ chỉnh lưu ba pha có chức năng hiệu chỉnh hệ số công suất đang hoạt động, do đó mức tiêu thụ dòng điện vẫn gần với đường lý tưởng: 60.000 W chia cho 380 V, gốc ba, hiệu suất và hệ số công suất - trong thực tế là khoảng 90A mỗi pha. Giữ con số đó cho ứng dụng tiện ích và kiểm tra cầu dao.

Đầu ra được kiểm soát trên mỗi phương tiện: thiết bị đàm phán điện áp với BMS và điều chỉnh dòng điện lên tới 133A khi pin chấp nhận nó. Đường cong điện tích phẳng gần đỉnh, do đó, hai chiếc ô tô hoàn thiện cùng nhau có công suất dưới 60kW mỗi chiếc - nhu cầu thực tế thường thấp hơn tổng trên bảng tên, điều này làm cho các yếu tố đồng thời là hợp pháp.

Đối với các trang web có nhiều đơn vị, liên kết OCPP quan trọng hơn phần cứng: bộ điều khiển đặt giới hạn trang web - giả sử là 240kW trên sáu đơn vị - và các đơn vị chia sẻ nó một cách linh hoạt. Điều đó có thể cắt giảm máy biến áp của bạn theo một bước kích thước và nhu cầu của bạn sẽ tính theo nó.

Bằng chứng kiểm tra tuân thủ và tại nhà máy

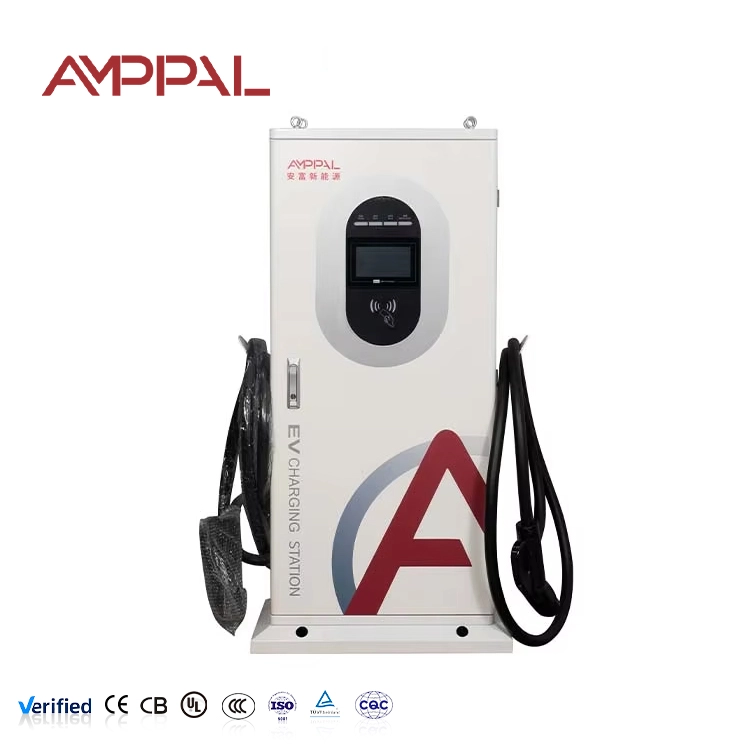

Bộ tuân thủ: CE và TUV cho Châu Âu, CB cho đấu thầu quốc tế, CCC trong nước, UL theo yêu cầu cho các dự án ở Hoa Kỳ.

Thử nghiệm chống bụi và bắn nước IP54 diễn ra trong buồng của chúng tôi; đánh giá được kiểm tra, không đoán.

Mẫu phun muối kéo dài 96 giờ từ mỗi lô sản xuất sẽ bảo vệ các khu công nghiệp và ven biển khỏi hư hỏng lớp phủ.

Mỗi thiết bị hoàn thành quá trình đốt cháy toàn tải trong 24 giờ ở 40 C; hiệu suất dưới 94% có nghĩa là phải làm lại, không phải giao hàng.

Đồng hồ đo DC được hiệu chuẩn theo tham chiếu có thể theo dõi được; giấy chứng nhận được gửi kèm theo thiết bị.

Bên trong nhà máy: Cách lắp ráp một thiết bị 60kW

Thép tấm được đục lỗ, cắt và gấp bằng máy CNC và máy cắt laser, sau đó sơn tĩnh điện.

Các mẫu phun muối được lấy từ lô và thử nghiệm 96 giờ trước khi bắt đầu lắp ráp.

Phần đầu vào AC và ngăn xếp DC 60kW được xây dựng trên các đường dây riêng biệt với các công cụ điều khiển mô-men xoắn.

Bảng điều khiển, đồng hồ đo DC và mô-đun giao tiếp OCPP 1.6/2.0 được nối dây theo lịch trình được ghi lại.

Phần sụn được flash; đường dẫn đầu ra 133A đầy đủ được xác minh dựa trên tải điện tử chứ không phải pin.

Buồng lạnh và nhiệt chạy trước quá trình đốt cháy toàn tải 24 giờ ở 40 C.

Các miếng đệm, miếng đệm và vòng đệm cửa IP54 được kiểm tra; nước phun sáu hướng theo sau.

Giấy chứng nhận hiệu chuẩn đã được cấp, đơn vị được đóng thùng.

Hướng dẫn quy hoạch địa điểm: Từ 2 đơn vị đến 6

Bắt đầu với máy biến áp. Hai tổ máy ở mức đầy tải cần kết hợp khoảng 180A mỗi pha - thường là máy biến áp 100 kVA có khoảng trống hoặc dịch vụ hiện có nếu cơ sở của bạn đã có công suất ba pha. Bốn đơn vị: khoảng 360A mỗi pha, đẩy bạn đến máy biến áp 160-200 kVA.

Không kích thước cho bảng tên số học. Hệ số đồng thời 0,6-0,8 là thực tế vì các phiên xen kẽ một cách tự nhiên; quản lý tải cho phép bạn thiết kế gần hơn với đỉnh cao thực sự. Cân bằng pha cũng quan trọng: thêm từng thiết bị một và xen kẽ các pha để địa điểm luôn cân bằng - địa điểm không cân bằng sẽ phải chịu tổn thất cao hơn và gây ra các lỗi phiền toái.

Cuối cùng, phí nhu cầu: các tiện ích tính phí riêng cho 15 phút cao điểm cao nhất trong tháng. Sáu tổ máy kéo 360kW cho một cửa sổ sẽ tốn tiền thật hàng tháng chứ không phải một lần. Năng lượng mặt trời trong thời gian sạc và bộ đệm pin khiêm tốn đã đạt mức cao nhất; liên kết OCPP là thứ cho phép bộ điều khiển thực hiện việc đó một cách tự động.

Tại sao các nhà nhập khẩu đưa AMPPAL vào danh sách rút gọn của họ

Đơn đặt hàng mẫu xuất xưởng trong vòng 3-5 ngày làm việc; lô hàng container để lại 15-20 ngày làm việc sau khi xác nhận đơn hàng.

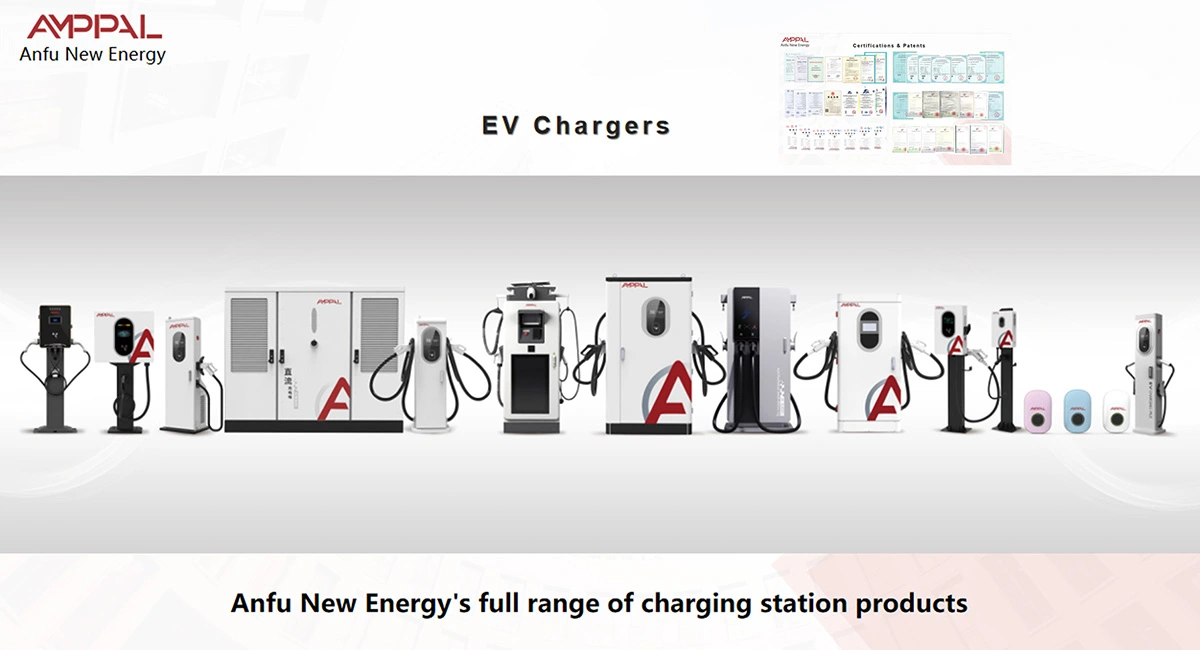

Không có mức tối thiểu vượt quá một đơn vị mẫu; định giá theo khối lượng bắt đầu từ 10 và các mẫu xe 30/40/60kW có thể vận chuyển trong một thùng chứa.

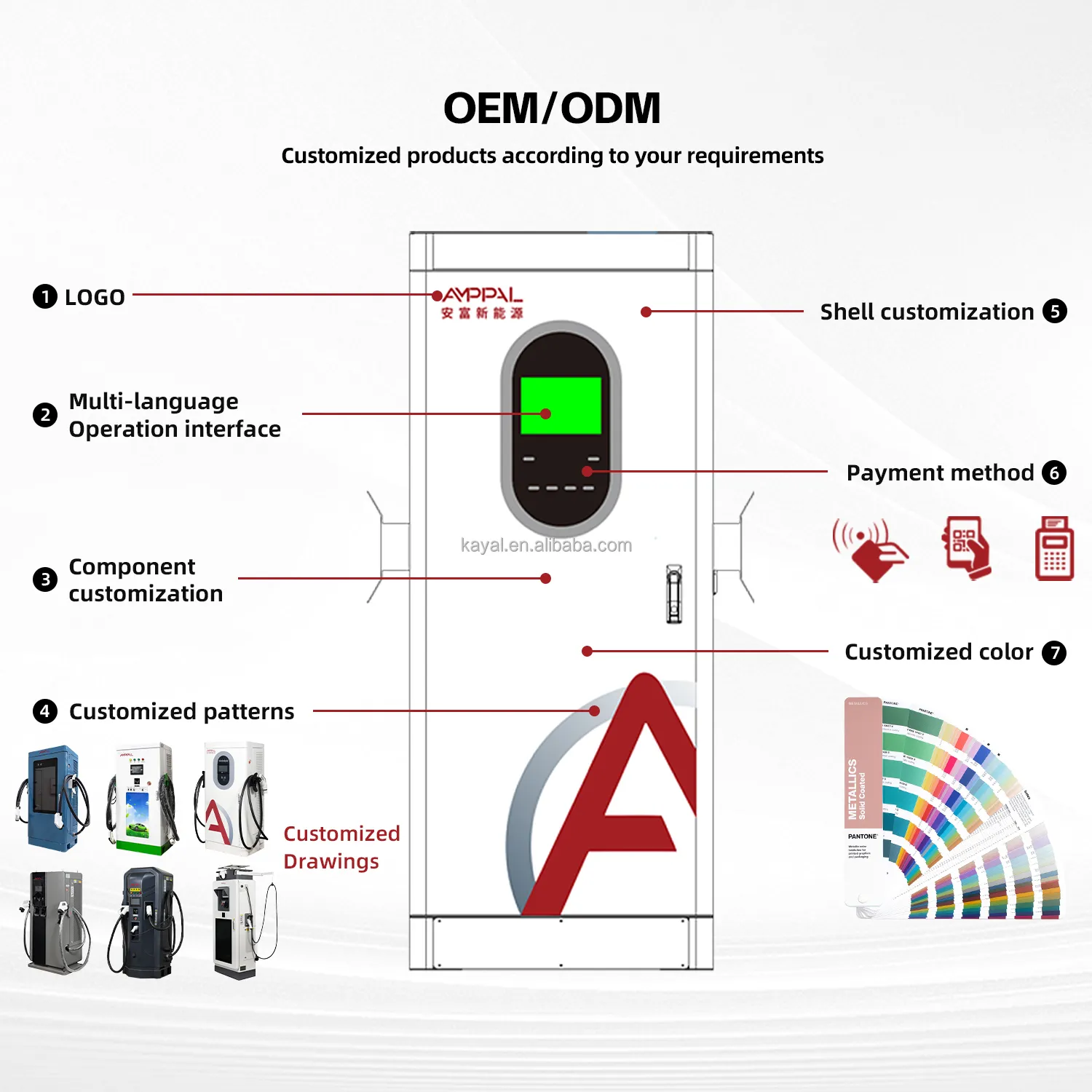

Tùy chỉnh: logo, màu sơn, ứng dụng thanh toán, nhãn của bạn.

Chúng tôi cung cấp hóa đơn, danh sách đóng gói, chứng chỉ CE/TUV, báo cáo thử nghiệm và giấy chứng nhận xuất xứ cho mỗi lô hàng.

Bạn có thể kiểm tra hồ sơ theo dõi: hơn 1 triệu thiết bị kể từ năm 2014, hơn 200 trạm do chính AMPPAL điều hành và 500 thiết bị làm mát bằng chất lỏng tại dự án hydro xanh NEOM ở Ả Rập Saudi.

Điều khoản đóng gói và vận chuyển hàng hóa xuất khẩu

Mỗi thùng chiếm một vị trí pallet: khung gỗ trên đế bốn chiều, được chặn bằng xốp và được bọc chống ẩm cho chân đại dương. Cáp sạc được cuộn và buộc lại để đầu nối được bảo vệ.

Khoảng mười thùng đựng vừa một container 20 feet, khoảng 24 thùng hình khối cao 40 feet kết hợp với các mô hình treo tường. Mỗi lô hàng được chụp ảnh trong quá trình tải.

Chúng tôi báo giá các phương án EXW Yueqing, FOB Ninh Ba và CIF-tới cảng; các nhà giao nhận vận tải ở Ninh Ba biết rõ về thùng AMPPAL.

Dịch vụ & Hỗ trợ sau khi giao hàng

Mỗi đơn vị có bảo hành hai năm. Trên cơ sở có sáu đơn vị, chúng tôi khuyên bạn nên giữ một mô-đun dự phòng tại địa phương thay vì dựa vào vận chuyển hàng không mỗi khi có sự cố.

Các phụ tùng thay thế được dự trữ trên 8 năm: màn hình, cụm súng, quạt, bộ lọc, bảng điều khiển - hầu hết đều được giao trong vòng một tuần.

Cập nhật chương trình cơ sở từ xa và hỗ trợ cấu hình OCPP 1.6/2.0 qua email hoặc WhatsApp với phản hồi trong cùng ngày.

Bao gồm trợ giúp lập kế hoạch địa điểm: các kỹ sư của chúng tôi xem xét kích thước máy biến áp, lịch trình cáp và sơ đồ pha trước khi bạn đặt hàng nhiều.

Danh sách kiểm tra dịch vụ hàng năm: vệ sinh bộ lọc 1-3 tháng một lần, kết nối mô-men xoắn hàng năm, đánh giá cài đặt quản lý tải hàng quý.

Cạm bẫy cài đặt (Sai ​​/ Đúng)

Sai: giả sử việc quay pha không thành vấn đề vì thiết bị tự điều chỉnh. Phải: kiểm tra vòng quay L1-L2-L3 trước khi cấp điện; quay ngược làm hỏng thiết bị và có thể làm hỏng tầng đầu vào.

Sai: kết nối tất cả các thiết bị mới vào cùng một pha để nối dây đơn giản. Phải: phân bổ đơn vị theo từng giai đoạn; một địa điểm cân bằng sẽ tránh được những chuyến đi phiền toái và chịu tổn thất thấp hơn.

Sai: định cỡ cáp nguồn chính xác theo định mức của cầu dao. Phải: cho phép sụt áp trong suốt thời gian chạy - dưới AC380V +/- 15% tại các đầu nối, thiết bị bị giảm công suất hoặc bị lỗi.

Sai: chạy bộ sạc từ máy phát điện di động trong khi nối lưới. Đúng: sử dụng nguồn điện ba pha ổn định; sự trôi tần số của máy phát gây nhầm lẫn cho các biện pháp bảo vệ đầu vào.

Sai: bật tất cả sáu đơn vị mà không có giới hạn địa điểm. Đúng: đặt giới hạn quản lý tải OCPP theo công suất thực của máy biến áp - đó là sự khác biệt giữa máy biến áp 200 kVA và máy biến áp 400 kVA.

Báo cáo của chủ sở hữu trang web

Một nhà điều hành dịch vụ hậu cần ở Selangor, Malaysia (tháng 7 năm 2025) đã bắt đầu với hai đơn vị cung cấp dịch vụ 100 kVA cho xe tải giao hàng của mình. Ông cho biết đầu ra 133A sẽ sạc các xe tải 60 kWh của ông trong khoảng một giờ giữa các tuyến đường - và giới hạn quản lý tải có nghĩa là không cần nâng cấp máy biến áp. Khiếu nại của anh ấy: quá trình thiết lập OCPP ban đầu với chương trình phụ trợ bên thứ ba của anh ấy phải mất hai phiên hỗ trợ mới suôn sẻ; bây giờ chúng tôi định cấu hình trước phần phụ trợ tại nhà máy theo yêu cầu.

Một nhà điều hành khu dịch vụ ở Zaragoza, Tây Ban Nha (tháng 10 năm 2025) vận hành bốn tổ máy tại một trạm dừng trên đường cao tốc và chứng kiến ​​phí nhu cầu của mình giảm 23% sau khi các kỹ sư của chúng tôi đặt giới hạn địa điểm là 240kW. Lời phàn nàn của anh ấy: trong tháng đầu tiên, anh ấy đã để cả bốn chiếc ở chế độ Tự động và hai chiếc đã hoàn thành trong cùng một khoảng thời gian 15 phút, đạt mức cao nhất - cài đặt dao động đã khắc phục điều đó.

Một nhà phát triển địa điểm ở Monterrey, Mexico (tháng 2 năm 2026) đã lên kế hoạch xây dựng một sân trước gồm sáu tổ máy với máy biến áp 300 kVA và năng lượng mặt trời. Phản hồi của anh ấy sau ba tháng: bảng tính cân bằng pha đã tiết kiệm được một công việc làm lại - người thợ điện đầu tiên của anh ấy đã đặt ba thiết bị trên một pha. Lưu ý của anh ấy: thời gian khởi động màn hình cảm ứng khoảng 20 giây có cảm giác như xếp hàng dài; một bản cập nhật chương trình cơ sở sẽ cắt nó xuống dưới 10.

Câu hỏi thường gặp - Lập kế hoạch lưới điện, máy biến áp và nhiều tổ máy

Hỏi: Một tổ máy 60kW lấy ra bao nhiêu dòng điện từ lưới điện?

Trả lời: Khoảng 90A mỗi pha khi đầy tải, tùy thuộc vào điện áp và hệ số công suất cục bộ của bạn; con số chính xác có trên bảng tên và trong hướng dẫn cài đặt.

Câu hỏi: Tôi có thể chạy một tổ máy 60kW trên dịch vụ ba pha 100A hiện có không?

Đáp: Thường thì có, nếu không có gì nặng thì dịch vụ đó chạy và chạy đủ ngắn để tránh sụt áp; nhờ thợ điện xác minh công suất dự phòng trước.

Hỏi: Máy biến áp 200 kVA có thể hỗ trợ bao nhiêu tổ máy 60kW?

Đáp: Khoảng bốn ở mức tải tối đa đồng thời hoặc năm đến sáu với giới hạn quản lý tải khoảng 240-260kW và phiên đáng kinh ngạc thực tế.

Hỏi: Phí nhu cầu là gì và nó tác động đến tôi như thế nào?

Đáp: Các tiện ích sẽ lập hóa đơn riêng cho nhu cầu trung bình 15 phút cao nhất trong tháng; sáu đơn vị kéo 360kW cho một cửa sổ sẽ khiến bạn tốn kém hàng tháng. Giới hạn trang web, đáng kinh ngạc và năng lượng mặt trời/pin cạo nó.

Hỏi: Bộ sạc có hỗ trợ quản lý tải với các nhãn hiệu khác không?

Đáp: Thông qua OCPP 1.6/2.0, các thiết bị lắng nghe bộ điều khiển địa điểm; Nhóm thương hiệu hỗn hợp hoạt động nếu bộ điều khiển nói OCPP với tất cả mọi người.

Hỏi: Sau này tôi có thể thêm các thiết bị mà không cần thực hiện lại thiết kế điện không?

A: Lập kế hoạch kiểm tra máy biến áp và cáp lần cuối ngay từ ngày đầu tiên; việc thêm các đơn vị sau này là cài đặt cơ học cộng với thay đổi bộ điều khiển.

Hỏi: Thiết bị này có hoạt động với pin và năng lượng mặt trời tại chỗ không?

Trả lời: Có - nó tính phí từ bất kỳ nguồn cung cấp nào của trang web và OCPP cho phép bộ điều khiển ưu tiên rút điện năng lượng mặt trời và lưới giới hạn trong các khung giá cao điểm.

Q: Tại sao đầu ra 133A khi thiết bị chỉ có 60kW?

A: Vì điện áp đầu ra thay đổi 200-1000VDC; ở 450V, bộ sạc 60kW cần khoảng 133A. Xếp hạng hiện tại đó là yếu tố giúp xe loại 400V chạy nhanh.
