Trạm sạc DC EV tích hợp thương mại 40kW cho bãi đậu xe công cộng

Bộ sạc này là gì và nó được dùng để sống ở đâu

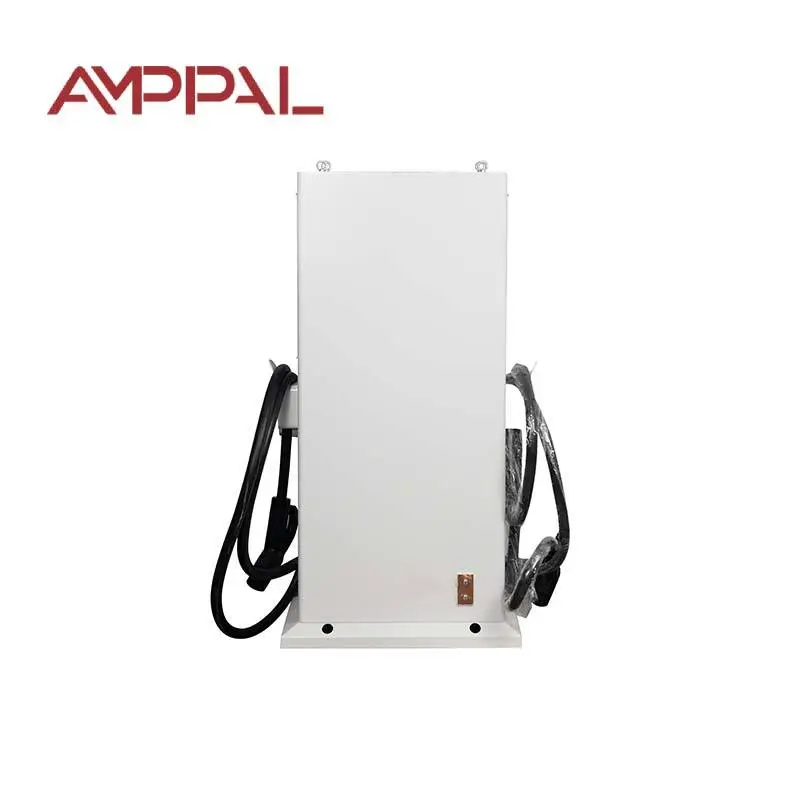

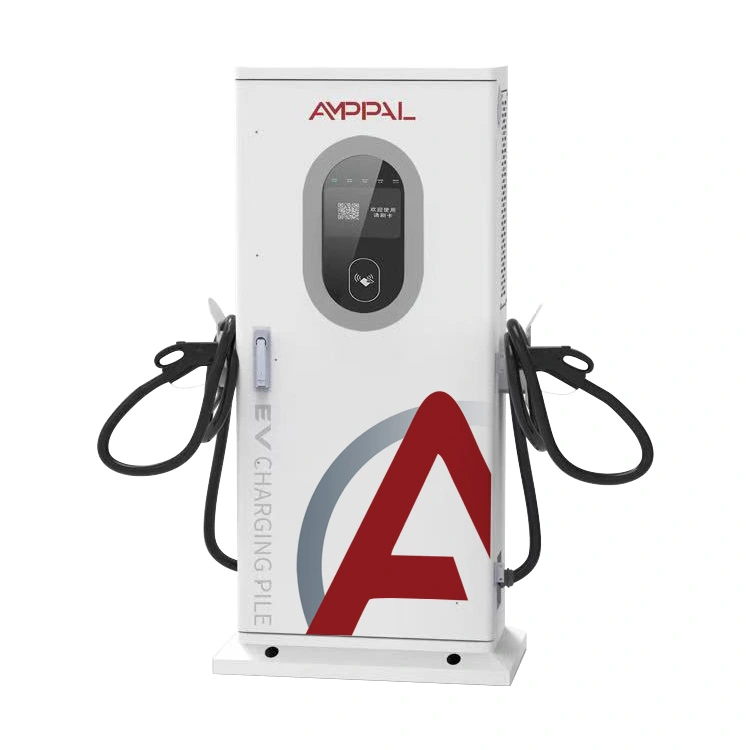

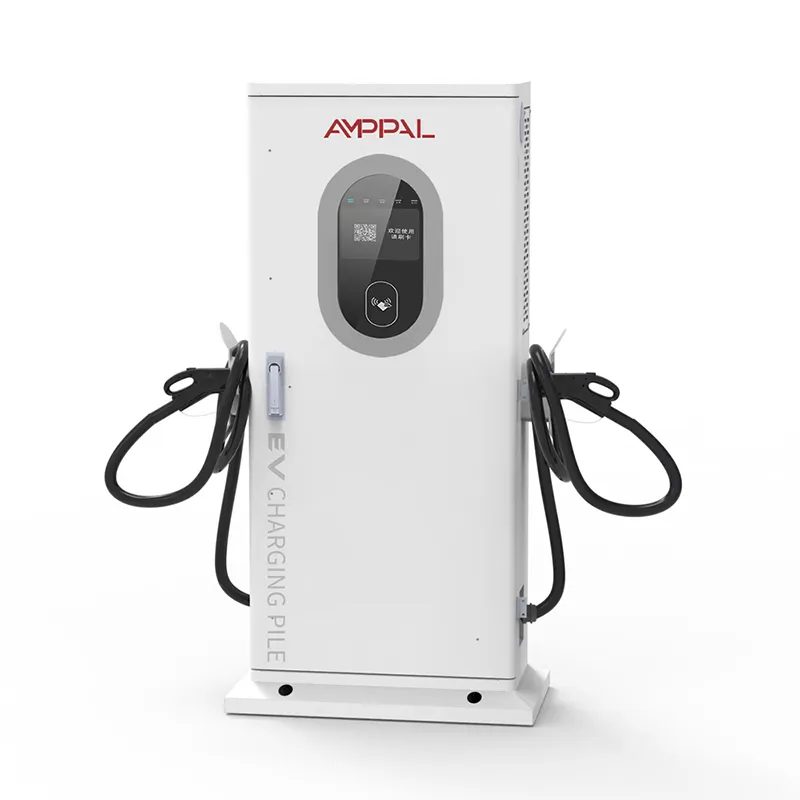

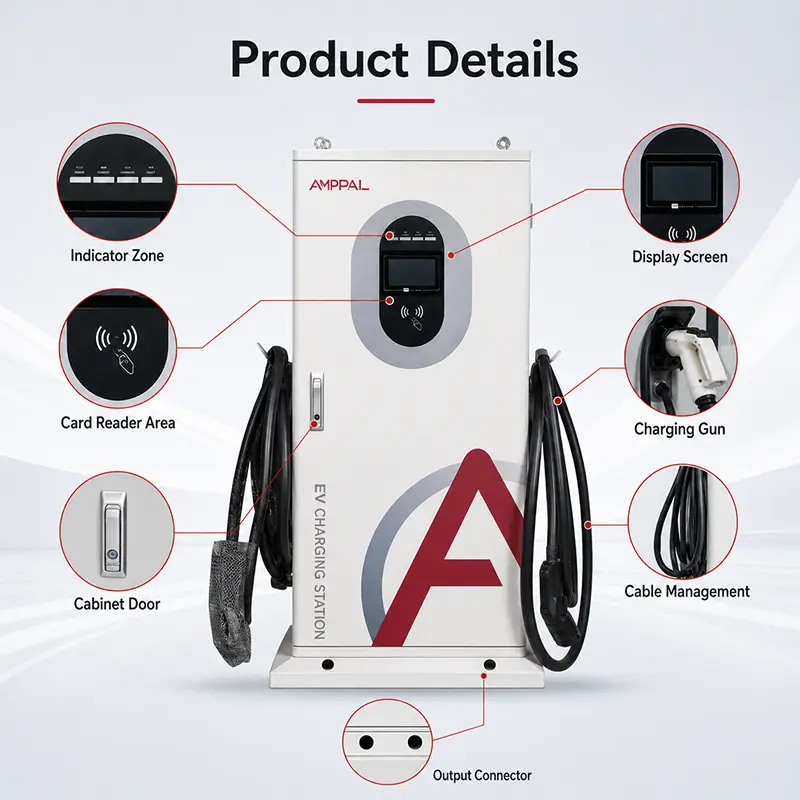

Không khí mặn, cái nóng sa mạc, những đêm đóng băng - những môi trường giết chết bộ sạc rẻ tiền chính là nơi AF-DC-040-Y-B-O-3/4/5-H được thiết kế để tồn tại. Đây là bộ sạc nhanh DC tích hợp đặt trên sàn trong tủ có kích thước 1517 x 650 x 300 mm có đế, được định mức ở công suất 40kW trên 200-1000VDC ở dòng điện lên tới 100A trên AC380V +/- 15%.

Không ai mua một chiếc 40kW vì nó quá đẹp. Nó bao gồm một ngày làm việc của những khách hàng thực sự - taxi, xe tải, người đi làm - mà không phải trả tiền điện mà họ không bao giờ sử dụng. Câu hỏi quyết định không phải là giá nhãn dán.

Tại sao đơn vị này có chi phí ít hơn 5 năm

Tủ thép sơn tĩnh điện đạt IP54: kín bụi và chống tia nước nên muối biển và bụi bẩn trên đường sẽ tấn công lớp sơn thay vì các thiết bị điện tử.

Thiết bị xử lý -25 C vào mùa đông và +50 C vào mùa hè, giảm tốc độ trơn tru thay vì chết - logic bảo vệ các mô-đun.

Thử nghiệm phun muối kéo dài 96 giờ trên một mẫu từ mỗi lô sản xuất - cùng một tiêu chuẩn được sử dụng cho thiết bị cấp hàng hải.

Các bộ phận hao mòn - súng, quạt, bộ lọc, màn hình - là các mô-đun cắm mà một thợ điện địa phương có thể thay thế tại chỗ.

Phụ tùng thay thế được dự trữ trên 8 năm và các bộ phận bị hao mòn là những bộ phận rẻ tiền chứ không phải những bộ phận đắt tiền.

Hiệu suất cao nhất 95% và logic dự phòng: một thiết bị đặt giữa các phiên sử dụng sẽ tiêu thụ khoảng một vài bóng đèn LED.

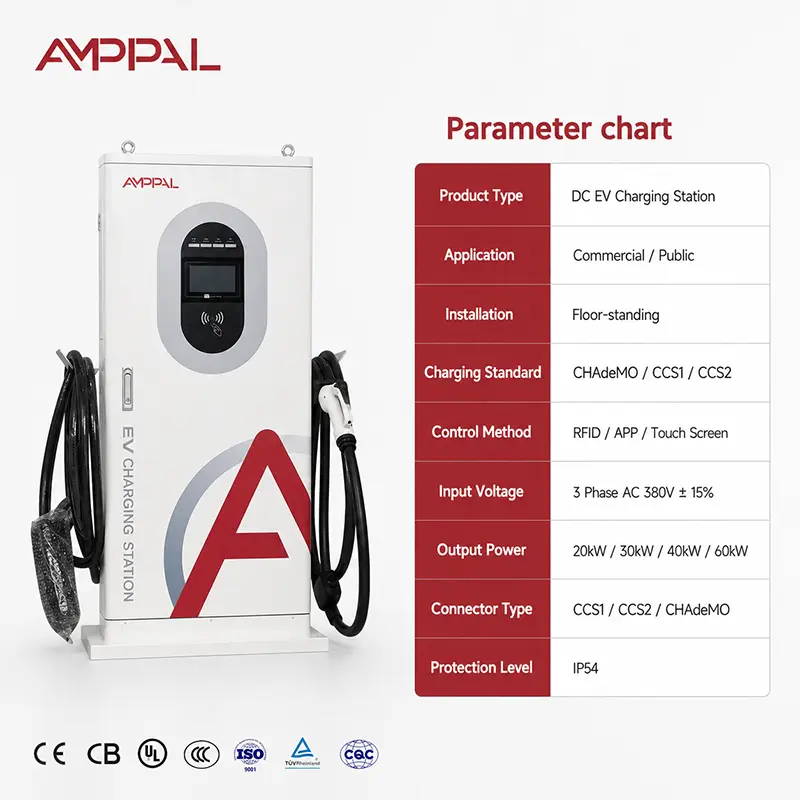

Thông số kỹ thuật - 40kW Model AF-DC-040-Y-B-O-3/4/5-H

Nơi 40kW có ý nghĩa - Năm địa điểm thực tế

Các trạm nhiên liệu ven biển cách nước biển 500 m - câu chuyện phun muối quan trọng nhất ở đây và lớp sơn bột sẽ thu lại chi phí vào năm thứ hai.

Đường cao tốc sa mạc ở vùng Vịnh, nơi nhiệt độ buổi chiều vượt quá 60 độ C và chỉ những thiết bị có nhiệt độ rộng mới tồn tại được qua hai mùa hè.

Đường đèo và kho lạnh xuống tới -25 C - thiết bị bắt đầu ở nơi các thiết kế mỏng hơn bị mắc kẹt.

Các bãi đậu xe ở sân bay và khách sạn, nơi ô tô có thể hoạt động từ 2-6 giờ và công suất 40kW sẽ làm đầy hầu hết các loại pin mà không cần sạc nhanh đầy đủ.

Các khu công nghiệp có xe tải giao hàng và xe nhân viên - một tổ máy 40kW giúp một đội xe khiêm tốn có thể di chuyển mà không cần nâng cấp máy biến áp.

Cách thiết kế giữ cho nó tồn tại

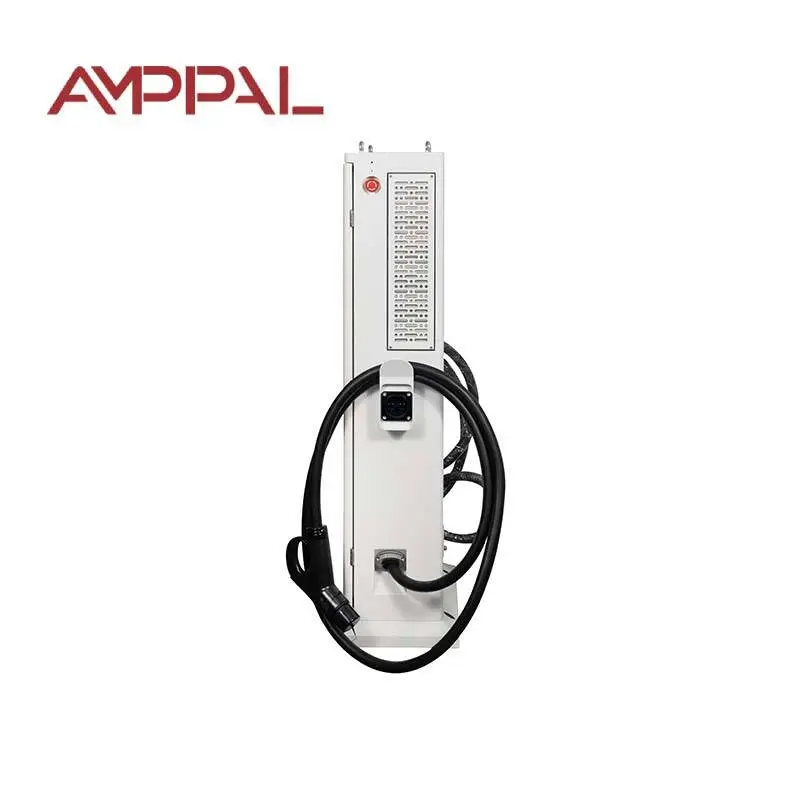

Nhiệt độ là kẻ thù thực sự. Không khí đi vào thấp ở phía trước, đi qua các mô-đun nguồn và thoát ra ở phía trên - một đường ống khói thẳng hoạt động ngay cả khi dựa vào tường. Bảng điều khiển theo dõi nhiệt độ mô-đun liên tục; nếu tủ bị nóng thì sạc sẽ tụt êm thay vì rớt phiên.

Bao vây thực hiện nửa sau của công việc. Sơn tĩnh điện được nung lên, không phun ướt nên chống được các vết dăm mà xe chở sỏi, xe đẩy gây ra. Các miếng đệm xung quanh màn hình và cửa được nén chứ không phải dán keo, đó là lý do tại sao xếp hạng IP54 được giữ nguyên sau nhiều năm mở cửa.

Thứ ba, các bộ phận hao mòn là những bộ phận rẻ tiền. Một chiếc quạt, bộ lọc hoặc màn hình có giá chỉ bằng một phần nhỏ so với bộ sạc mới và một hộp phụ tùng nhỏ giúp giữ cho hai hoặc ba thiết bị hoạt động tốt - không cần phải đến trung tâm dịch vụ.

Chứng chỉ, bài kiểm tra & bằng chứng hàng loạt

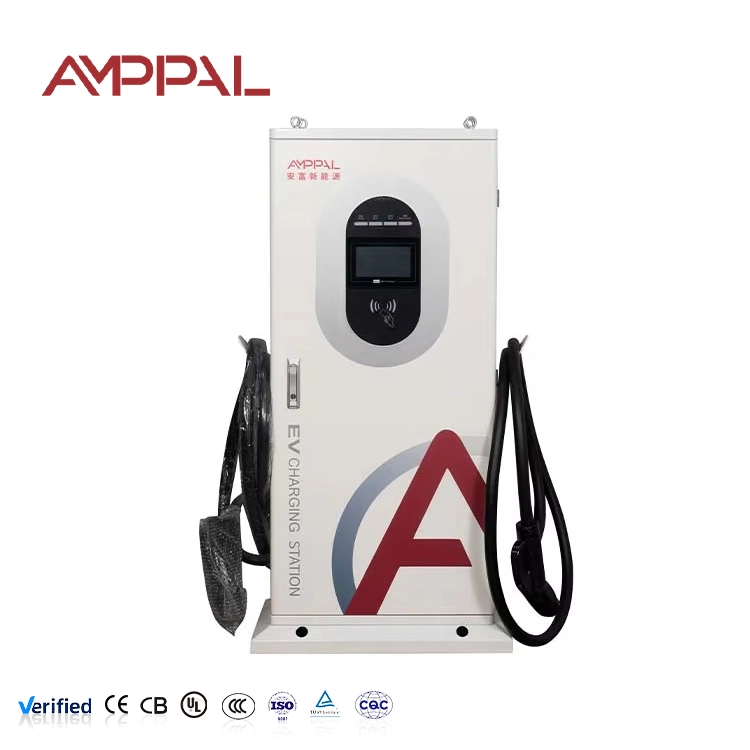

Các chứng chỉ bạn có thể trao cho nhà thầu: CE, TUV, CB, cộng với CCC trong nước và UL theo yêu cầu đối với Bắc Mỹ.

IP54 được xác minh bằng thử nghiệm bụi và tia nước trong nhà, không được giả định từ biểu dữ liệu.

Xịt muối chạy 96 giờ trên mỗi mẫu của lô - loại bỏ lớp phủ xấu trước khi nó đến bờ biển của bạn.

Mỗi thiết bị đều khởi động ở nhiệt độ -25 C và chạy đầy tải trong 24 giờ ở môi trường xung quanh 40 C, với nhật ký nhiệt được lưu giữ trên mỗi thiết bị.

Giấy chứng nhận hiệu chuẩn của đồng hồ được gửi kèm theo thiết bị, vì vậy hóa đơn tài xế đầu tiên của bạn dựa trên số liệu đã được xác minh.

Từ cuộn thép đến bộ sạc đóng thùng: 8 bước

Việc cắt và gấp xảy ra trên các dây chuyền đục lỗ và laser CNC được chia sẻ với các tế bào robot FANUC và TRUMPF.

Lớp sơn tĩnh điện được xử lý, sau đó các mẫu từ cùng một mẻ được đưa vào buồng phun muối 96 giờ.

Các phần AC và DC được lắp ráp trên các dây chuyền riêng biệt nên dụng cụ không bao giờ giao nhau giữa hai dây chuyền này.

Hệ thống dây điện tuân theo lịch trình mô-men xoắn đã được ghi lại - mỗi vấu được siết chặt đến một con số chứ không phải bằng cảm giác.

Tiếp theo là các thử nghiệm bảo vệ: quá nhiệt, quá điện áp và lỗi nối đất, mỗi lần đều được kích hoạt có chủ ý trên giàn khoan.

Thiết bị vẫn tồn tại khi khởi động ở nhiệt độ -25 C, sau đó chạy đầy tải trong 24 giờ ở 40 C với nhiệt độ được ghi lại.

Các miếng đệm, gioăng cửa và các tuyến cáp được kiểm tra; thử nghiệm phun nước IP54 được thực hiện từ sáu hướng.

Giấy chứng nhận hiệu chuẩn được cấp và thiết bị được đóng thùng để vận chuyển.

Hướng dẫn định cỡ: 40kW có phải là lựa chọn phù hợp cho bạn không?

Chọn 40kW khi khách hàng của bạn ở lại 30-90 phút và địa điểm của bạn ở ngoài trời, lộ thiên hoặc cả hai. Đây là địa điểm tuyệt vời dành cho các hàng taxi, đại lý, sân trước khách sạn và kho bãi, nơi 30kW có cảm giác chậm và nguồn điện 60kW không ai sử dụng. Nó cũng phù hợp với hầu hết các kết nối 380V hiện có, giúp các công trình dân dụng có quy mô nhỏ.

Bây giờ là phần trung thực. Nếu mỗi phiên phải kết thúc dưới 30 phút thì 40kW là công cụ sai lầm - hãy chuyển sang 60kW hoặc cao hơn. Nếu địa điểm của bạn là một gara trong nhà sạch sẽ, không có thời tiết, bạn đang trả tiền cho IP54 và bình xịt muối mà bạn không cần; dàn lạnh treo tường có giá thấp hơn. Và nếu bạn chạy 20 giờ ở mức đầy tải, hãy mua bộ phụ tùng mở rộng ngay từ ngày đầu tiên - súng và quạt là những vật dụng bị hao mòn, hoàn toàn dừng lại.

Mua trực tiếp từ nhà máy Yueqing

Từ thanh toán đến gửi hàng: 3-5 ngày làm việc đối với mẫu, 15-20 đối với container đầy đủ.

MOQ mẫu là một đơn vị duy nhất; giá container bắt đầu ở mức 10 chiếc và các mô hình hỗn hợp chia sẻ container.

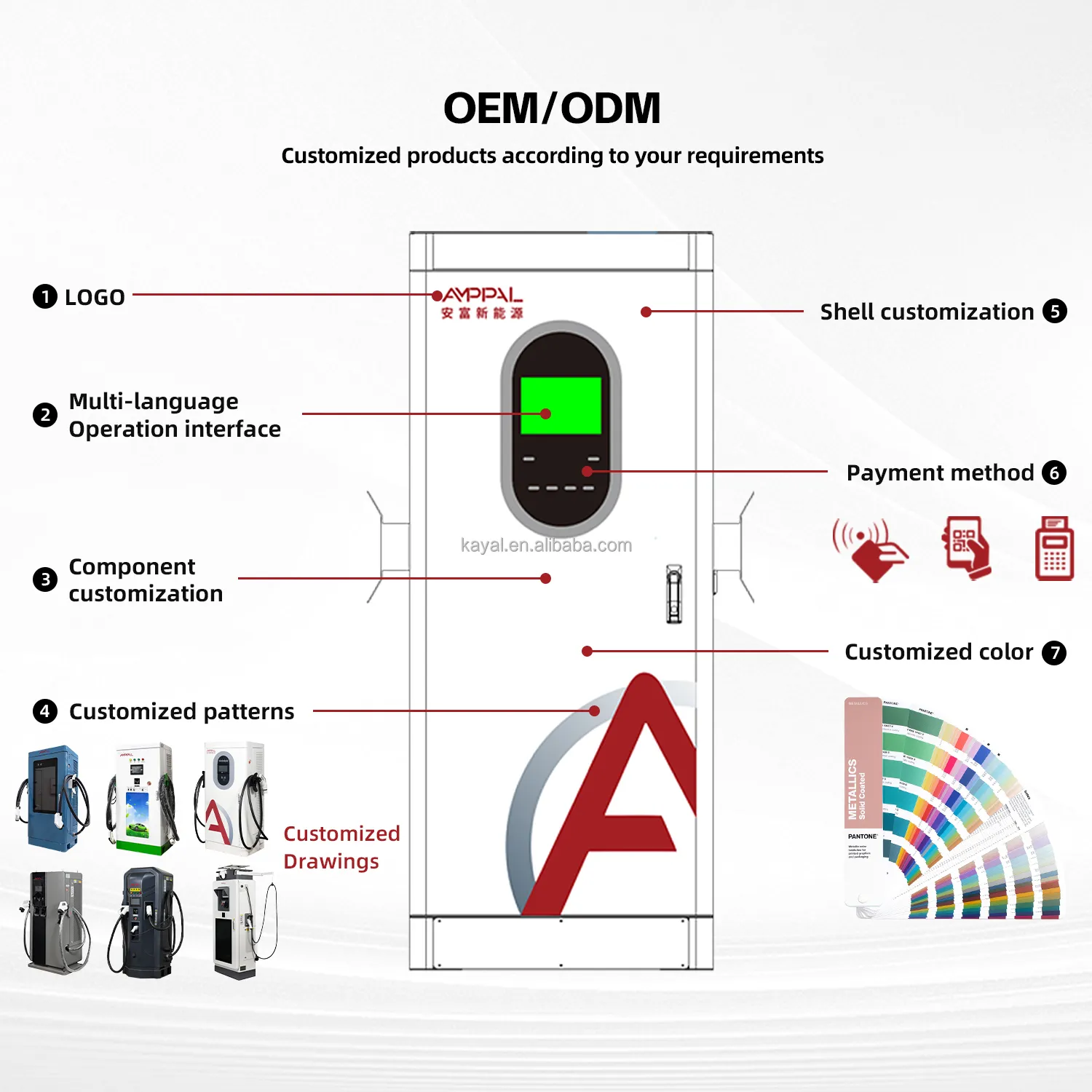

OEM và tùy chỉnh: logo, màu tủ, tích hợp thanh toán và nhãn nguồn theo thông số kỹ thuật của bạn.

Thủ tục giấy tờ bao gồm hóa đơn, danh sách đóng gói, vận đơn, chứng chỉ CE/TUV và báo cáo thử nghiệm, cùng với tuyên bố tuân thủ của EU đối với các đơn đặt hàng ở Châu Âu.

AMPPAL đã giao hơn 1 triệu thiết bị kể từ năm 2014 và vận hành hơn 200 trạm bằng thiết bị của riêng mình - chúng tôi hỗ trợ các thiết bị chúng tôi sử dụng hàng ngày.

Các đơn vị được đóng thùng và vận chuyển như thế nào

Thùng phù hợp với dấu chân của thiết bị: khung gỗ trên đế pallet bốn chiều với các khối góc xốp, được chống ẩm cho chân đại dương. Cáp súng được cuộn và buộc lại để đầu nối không bao giờ bị treo khi chịu tải.

Một thùng cho mỗi vị trí pallet. Một container 20 feet chở được khoảng 10 chiếc, một container cao 40 feet chở được khoảng 24 chiếc trộn lẫn với các mẫu treo tường. Mỗi container đều được chụp ảnh trước khi cửa đóng lại.

Các điều khoản thương mại là EXW Yueqing, FOB Ninh Ba hoặc CIF được giao đến cảng của bạn. Tuyên bố về sự phù hợp của EU được bao gồm trong các đơn đặt hàng ở Châu Âu.

Phụ tùng, sửa chữa và chi phí vận hành

Thời hạn hai năm bao gồm các mô-đun nguồn, bộ điều khiển, màn hình và hệ thống làm mát. Ngân sách vượt quá mức đó: một bộ quạt vào khoảng năm thứ ba, một cụm súng vào khoảng năm thứ tư tại một địa điểm sầm uất.

Các phụ tùng thay thế vẫn còn trong kho hơn 8 năm - màn hình, súng, quạt, bộ lọc, bảng điều khiển - và hầu hết sẽ rời đi trong vòng một tuần.

Cập nhật chương trình cơ sở từ xa và hỗ trợ cấu hình OCPP 1.6/2.0, được trả lời trong vòng một ngày làm việc qua email hoặc WhatsApp.

Lời khuyên bảo trì của chúng tôi: làm sạch bộ lọc nạp hàng tháng ở những nơi có nhiều bụi hoặc ven biển, rửa sạch muối khỏi tủ gần biển, kết nối mô-men xoắn hàng năm.

Yêu cầu báo giá giỏ phụ tùng trong 5 năm: quạt, bộ lọc, một màn hình, một cụm súng - bạn lập ngân sách một lần, không phải mỗi lần có sự cố.

Lỗi trường chúng tôi thấy (Sai ​​/ Đúng)

Sai: bỏ qua thanh nối đất vì thiết bị trông có vẻ cách nhiệt tốt. Đúng: lắp đặt kết nối đất PE phù hợp theo hướng dẫn sử dụng; bảo vệ đột biến chỉ hoạt động khi đường dẫn mặt đất là có thật.

Sai: để cáp kéo lê trên đường nhựa nơi xe nâng đi qua. Đúng: sử dụng móc cáp hoặc giá đỡ nhỏ và kiểm tra áo khoác hàng tháng; một chiếc áo khoác bị cắt sẽ trở thành một sửa chữa không được bảo hành sau này.

Sai: rửa tủ bằng áp lực khi cửa đang mở hoặc các đầu nối đang cắm. Đúng: rửa khi khóa tủ và đóng nắp, sau đó rửa sạch bằng nước ngọt tại các vị trí ven biển để loại bỏ màng muối.

Sai: chặn ống xả phía trên bằng biển hiệu hoặc kệ. Đúng: giữ cho phần trên thông thoáng - luồng không khí trong ống khói là toàn bộ chiến lược làm mát.

Sai: để màn hình bị nứt trong nhiều tuần. Phải: hoán đổi mô-đun màn hình trong khoảng 15 phút; màn hình bị nứt sẽ tạo điều kiện cho hơi ẩm xâm nhập vào khoang HMI.

Phản hồi của nhà điều hành từ hiện trường

Một nhà phân phối nhiên liệu ở Split, Croatia (tháng 9 năm 2025) vận hành ba tổ máy cách Adriatic 40 m. Phán quyết của ông: lớp sơn bột vẫn trông như mới sau hai mùa đông phun muối, nơi nhãn hiệu trước đây của ông bị rỉ sét dưới miếng đệm cửa trong tám tháng. Khiếu nại công bằng của anh ấy - miếng đệm cửa cứng để đóng lại khi mới; nó mềm ra sau một vài tuần và bây giờ chúng tôi bôi trơn trước nó tại nhà máy.

Một nhà thầu khai thác mỏ ở Karaganda, Kazakhstan (tháng 12 năm 2025) sạc phương tiện tại công trường xuống -22 C. Các thiết bị khởi động và sạc mà không làm nóng trước, điều này khiến thợ điện của anh ta ngạc nhiên ở mức giá này. Anh ấy lưu ý với chúng tôi: màn hình cảm ứng hoạt động chậm khi ở dưới -15 C, vì vậy anh ấy lên lịch cho các phiên ban đêm theo thời gian cố định và giữ ban ngày để sử dụng thủ công.

Một chủ khách sạn ở Dubai, UAE (tháng 3 năm 2026) so sánh các hóa đơn chứ không phải bảng thông số kỹ thuật: một thiết bị 40kW cộng với một màn hình dự phòng và súng khiến anh ta tốn ít hơn khoảng 18% trong hai năm so với hai thiết bị rẻ hơn trước đó, vốn bị hỏng do nóng và tốn khoản tiền tiết kiệm được trong hậu cần sửa chữa. Lời phàn nàn của anh ấy: bộ lọc cần được vệ sinh hàng tháng để tránh bụi vùng Vịnh, vì vậy anh ấy mua bộ lọc theo hộp mười chiếc.

Câu hỏi thường gặp - Độ bền, Phụ tùng & Chi phí Vận hành

Hỏi: Chính xác thì IP54 đảm bảo điều gì trong thực tế?

A: Bên trong chống bụi và bảo vệ chống nước bắn từ mọi hướng - mưa, vòi phun, nước biển. Nó không chìm được; giữ cho đế không bị đọng nước.

Hỏi: Thử nghiệm phun muối diễn ra trong bao lâu và tại sao nó lại quan trọng?

A: 96 giờ cho mỗi mẫu từ mỗi lô. Một giờ tương đương với nhiều tuần tiếp xúc với bờ biển, loại bỏ lớp phủ yếu trước khi vận chuyển.

Hỏi: Thiết bị có tiếp tục sạc ở nhiệt độ xung quanh +50 C không?

Đáp: Có, nhưng đầu ra có thể giảm dần trên khoảng 45 C để bảo vệ các mô-đun - phiên tiếp tục ở mức công suất giảm thay vì dừng lại.

Hỏi: Những bộ phận nào thực sự bị hao mòn và chúng có giá bao nhiêu?

Đáp: Quạt, bộ lọc, cụm súng và màn hình là những vật dụng thông thường - mô-đun plug-in được lưu trữ trên 8 năm. Yêu cầu báo giá giỏ phụ tùng 5 năm.

Hỏi: Súng và màn hình có được bảo hành 2 năm không?

A: Lỗi sản xuất được bảo hiểm; thiệt hại vật chất do sử dụng sai hoặc phá hoại thì không. Đó là lý do tại sao chúng tôi khuyên bạn nên giữ một khẩu súng dự phòng và màn hình tại chỗ.

Hỏi: Bao lâu thì nên vệ sinh bộ lọc?

Trả lời: Thông thường 1-3 tháng một lần, hàng tháng ở những nơi có nhiều bụi hoặc ven biển. Bộ lọc bị tắc làm tăng nhiệt độ và lặng lẽ cắt giảm hiệu quả.

Hỏi: Tôi có thể chạy thiết bị này trong nhà không?

Đ: Có, nhưng bạn sẽ phải trả tiền cho việc gia cố ngoài trời mà bạn không cần; các mẫu trong nhà treo tường của chúng tôi có giá thấp hơn.

Hỏi: Kết quả phun muối 96 giờ có sẵn cho dự án đấu thầu của tôi không?

Trả lời: Có - báo cáo kiểm tra lô hàng được phát hành cùng với lô hàng và chúng tôi có thể cung cấp chúng làm tài liệu đấu thầu theo yêu cầu.
