Trạm sạc EV nhanh DC thương mại 60kW cho dịch vụ đường cao tốc

Bộ sạc 60kW này là gì và tại sao khoản thanh toán quyết định ROI của nó

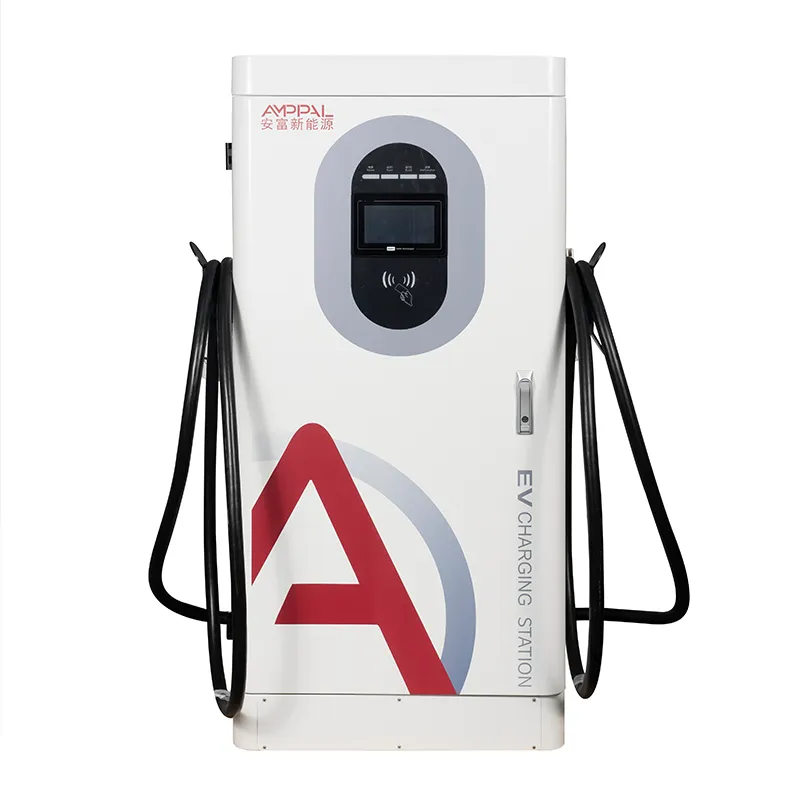

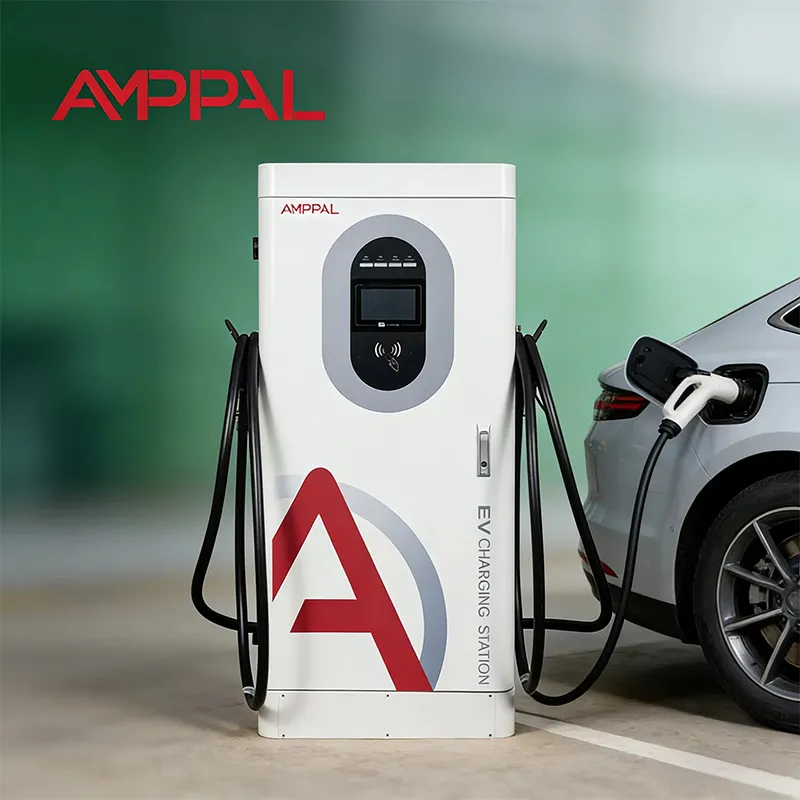

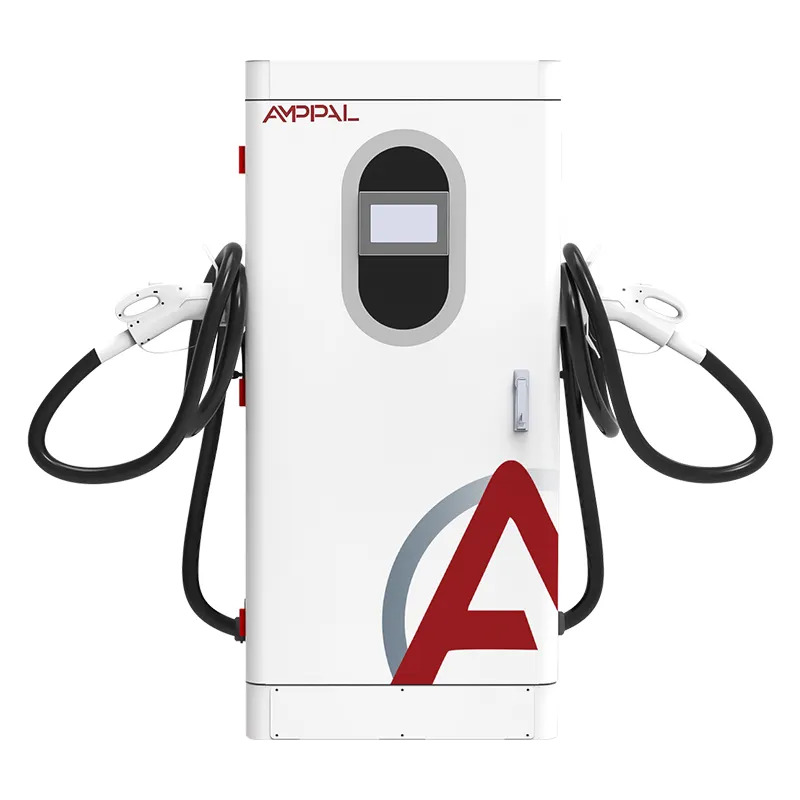

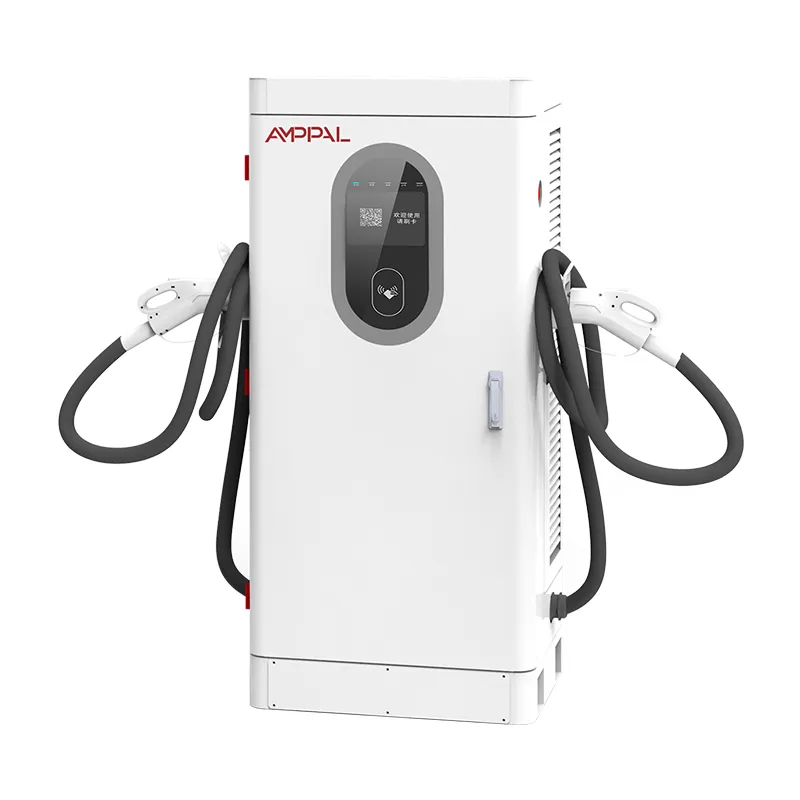

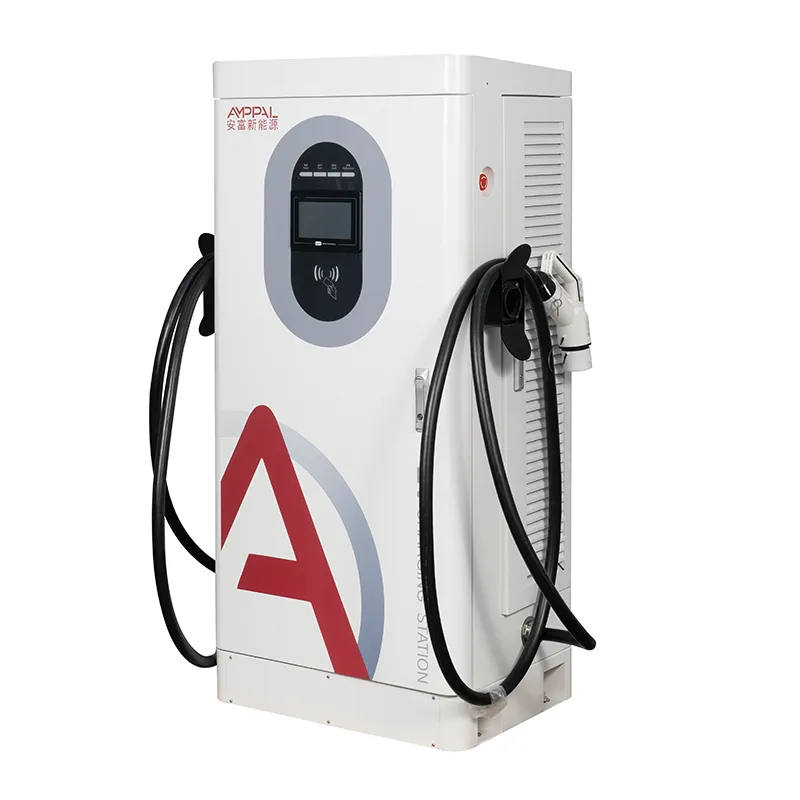

Trạm sạc chỉ kiếm được tiền khi phiên kết thúc với khoản thanh toán hoàn tất - và đó là phần mà hầu hết các bảng thông số kỹ thuật 60kW không bao giờ đề cập đến. AMPPAL AF-DC-60-Y-B-O-4-H là bộ sạc nhanh DC tích hợp đặt trên sàn, 1620 x 750 x 560 mm, với bốn cách để người lái xe thanh toán: thiết bị đầu cuối thẻ tín dụng/thẻ ghi nợ, quét QR, thẻ RFID và Plug & Charge.

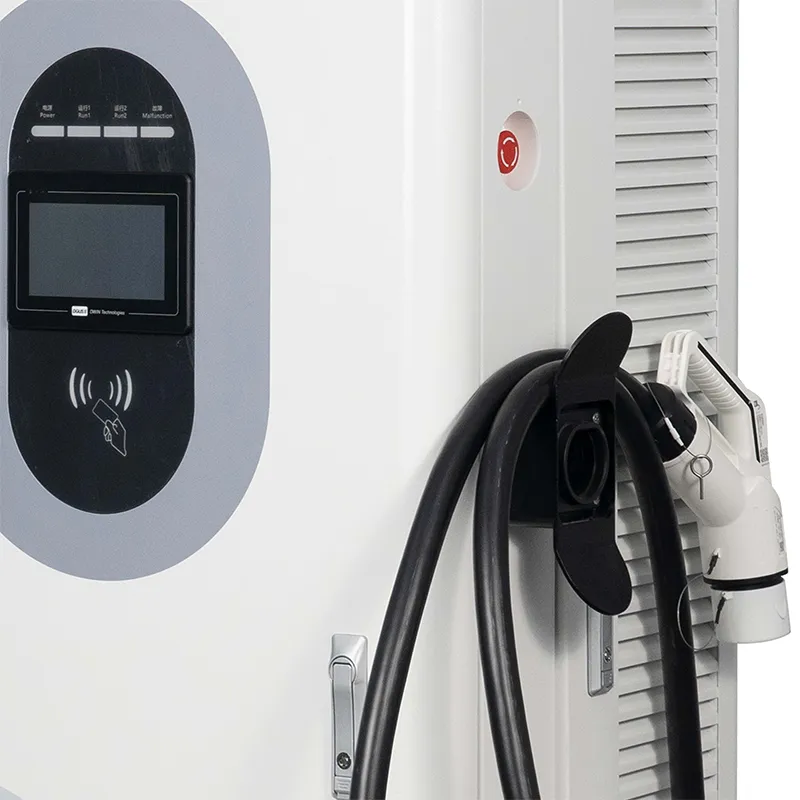

Bên dưới lớp thanh toán là một tầng điện 200-1000VDC với công suất không đổi từ 300 đến 1000V, do đó, ô tô 400V và 800V đều sạc gần mức đầy đủ. Màn hình cảm ứng 7 inch chạy phiên; OCPP 1.6j qua Ethernet, 4G hoặc WiFi thực hiện mọi giao dịch đến phần mềm thanh toán của bạn.

Tại sao thanh toán lại quan trọng đến vậy ở mức 60kW? Bởi vì các trạm này nằm ở các cửa hàng tiện lợi, khách sạn và địa điểm thương mại nhỏ, nơi tài xế không phải là người sử dụng đội xe cố định - nếu khách du lịch không thể thanh toán bằng phương thức trong ví của họ, bạn sẽ mất phiên và doanh thu.

Bốn cách tài xế có thể thanh toán và tại sao cách đó lại thắng các trang web

Thiết bị đầu cuối thẻ: chấp nhận các thiết bị đầu cuối thanh toán tiêu chuẩn được sử dụng trên các mạng EU - trao đổi theo mô hình mà ngân hàng thanh toán của bạn chỉ định và các yêu cầu về thẻ ở Đức hoặc Pháp đều được đáp ứng.

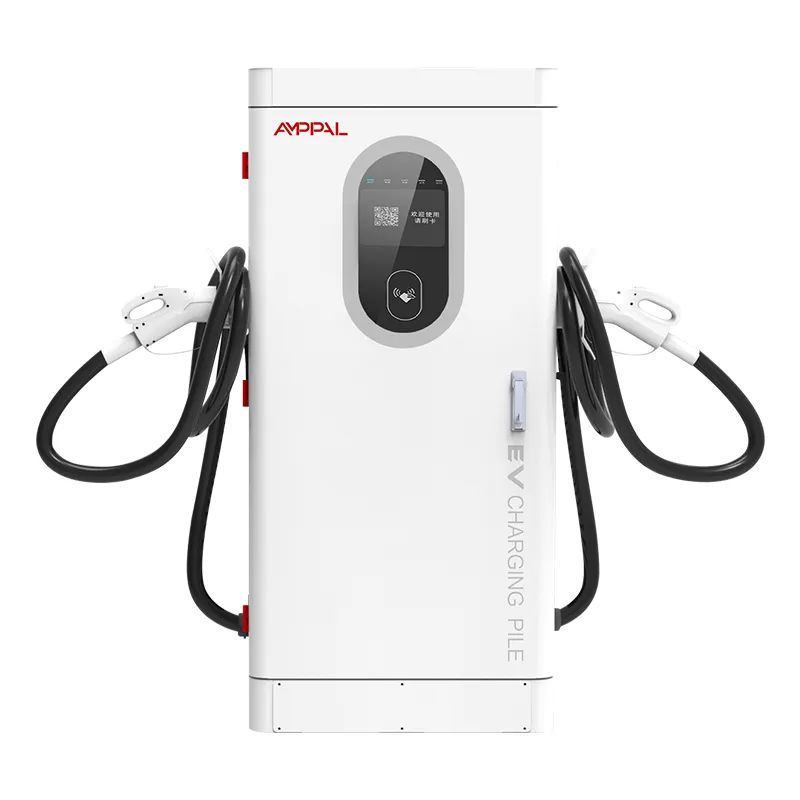

QR trên màn hình 7": tài xế quét bằng ứng dụng địa phương của họ - ví kiểu Alipay ở vùng Vịnh, ứng dụng kiểu GCash ở Đông Nam Á - và cổng bạn chọn sẽ giải quyết phần còn lại.

RFID: người quản lý đội xe phát thẻ cho tài xế và nhận một hóa đơn hàng tháng thay vì hoàn trả từng khoản thanh toán ứng dụng.

Plug & Charge (ISO 15118): các xe điện tương thích sẽ tự động xác thực khi được cắm, hoàn toàn không cần chạm vào màn hình - phương pháp mà các mạng Bắc Mỹ đang nỗ lực hết sức.

Giải quyết OCPP 1.6j: Ủy quyền, StartTransaction, StopTransaction và MeterValues ​​chuyển đến chương trình phụ trợ CPO của bạn, để doanh thu được điều chỉnh mà không cần xuất CSV thủ công.

Hiệu suất tối đa 95% và vỏ IP54 giúp máy hoạt động hiệu quả: ít thất thoát nhiệt hơn, ít bụi xâm nhập hơn, ít chuyến bảo dưỡng hơn.

Thông số kỹ thuật

Nơi các thị trường ưu tiên thẻ và QR-First triển khai đơn vị này

Các trạm xăng và cửa hàng tiện lợi ở Đức, Pháp và Croatia, nơi các cơ quan quản lý mong đợi một đầu đọc thẻ hoạt động bên cạnh phích cắm.

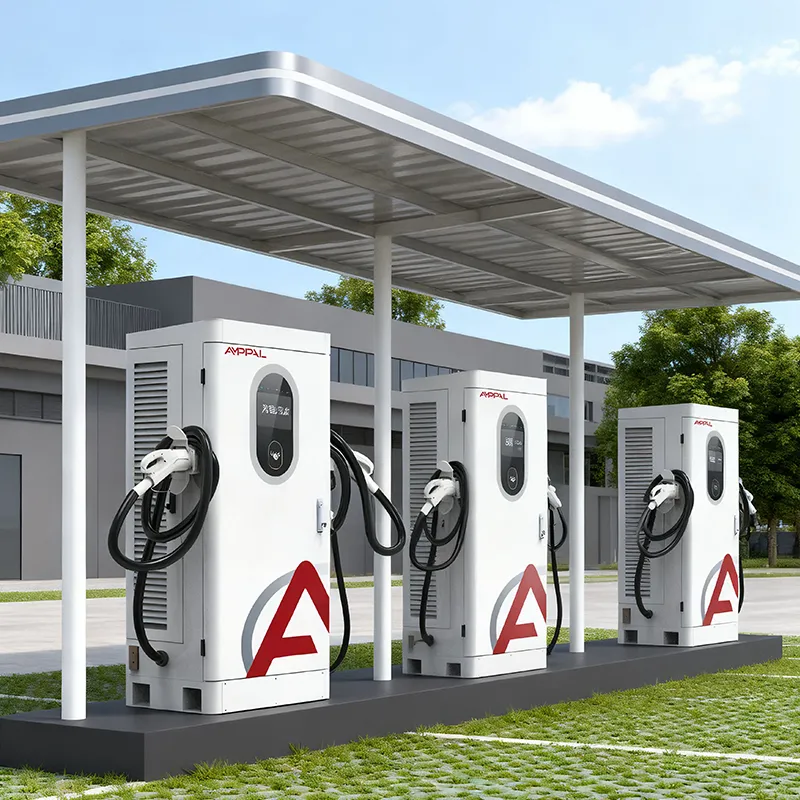

Các trung tâm thương mại và bãi đỗ xe khách sạn ở Các Tiểu vương quốc Ả Rập Thống nhất và Ả Rập Saudi, nơi thói quen thanh toán QR chiếm ưu thế và chiếc tủ 1620 mm vừa vặn dưới mái che tiêu chuẩn.

Bãi đậu xe nghỉ dưỡng tại Thái Lan, Việt Nam và Indonesia, phục vụ du khách mang theo một ứng dụng khác nhau trong mỗi chuyến đi.

Kho của đội xe hạng nhẹ - xe tải giao hàng và taxi - nơi các nhà quản lý phát hành thẻ RFID thay vì yêu cầu tài xế yêu cầu chi phí.

Các khu đô thị và mái nhà siêu thị, nơi một máy phải đáp ứng các ô tô Plug & Charge trong tương lai mà không cần trao đổi phần cứng.

Luồng thanh toán đến phần cuối, từng bước

Luồng phiên: trình điều khiển cắm vào, xác thực bằng thẻ RFID, quét ứng dụng, nhấn thẻ hoặc bắt tay Plug & Charge, sau đó bộ sạc chạy lệnh gọi Ủy quyền OCPP đối với chương trình phụ trợ của bạn. Nếu câu trả lời là có, nguồn sẽ tăng theo điện áp yêu cầu của xe bên trong cửa sổ nguồn không đổi 300-1000V và MeterValues ​​được đẩy cho đến khi StopTransaction đóng bản ghi.

Việc thanh toán luôn rõ ràng vì bộ sạc không bao giờ tính phí một mình - chương trình phụ trợ của bạn cũng vậy. Bạn đặt mức giá cho mỗi đầu nối, theo khoảng thời gian hoặc theo nhóm người dùng và đơn vị chỉ cần báo cáo số kWh đo được.

Không có phần mềm của riêng bạn? Nó kết hợp với các nền tảng OCPP chính thống ngay lập tức và các kỹ sư của chúng tôi sẽ hướng dẫn nhóm CNTT của bạn đi thực địa trong quá trình vận hành.

Chứng chỉ trong Hồ sơ và Những gì Chúng tôi Kiểm tra Mỗi Lô

Chứng chỉ: CE, CB, TUV, UL và CCC - các bản sao gắn liền với mẫu này theo yêu cầu.

Trước khi vận chuyển, mỗi thiết bị chạy 48 giờ ở mức đầy tải với nhiệt độ mô-đun và đầu nối được ghi lại.

Các mẫu vỏ bọc được đặt trong buồng phun muối 96 giờ và vượt qua quá trình kiểm tra IP54; dải hoạt động là -25C đến +50C.

Tuân thủ EN IEC 61851-1:2019 và EN IEC 61851-23:2014 bao gồm 13 chức năng an toàn.

Việc đo sáng được kiểm tra hiệu chuẩn trên một mẫu ngẫu nhiên mỗi lô, do đó, kWh được lập hóa đơn khớp với kWh đo được.

Bên trong bản dựng: 8 bước từ cuộn dây đến thùng

Bước 1: Đột CNC, uốn và cắt laser vỏ thép 1.5mm trên dây chuyền dùng chung với robot FANUC.

Bước 2: Sơn tĩnh điện và đóng rắn; mẫu phun muối được lấy từ cùng một lô để kiểm chứng.

Bước 3: Giai đoạn đầu vào AC và mô-đun nguồn DC được xây dựng trên các đường dây riêng biệt - cả hai không bao giờ trộn lẫn với nhau.

Bước 4: Kiểm tra các mô-đun SiC, đầu nối và vỏ đầu đọc thẻ.

Bước 5: Đi dây bằng các đầu nối được điều khiển bằng mô-men xoắn, sau đó kiểm tra chất lượng trực quan trên mỗi khớp nối.

Bước 6: Ghi nhật ký trong 48 giờ ở đầu ra ghi nhật ký xung quanh 40C, hiệu suất và độ ổn định của liên lạc.

Bước 7: Flash chương trình cơ sở, kiểm tra OCPP 1.6j đối với máy chủ của chúng tôi và kiểm tra chức năng trên cả bốn đường dẫn thanh toán.

Bước 8: Đóng gói, xếp hàng lên pallet và báo cáo hình ảnh trước khi giao hàng.

Hướng dẫn định cỡ: Khi chiếc tủ 60kW này kiếm được tiền

Chọn AF-DC-60-Y-B-O-4-H khi trang web của bạn dự kiến ​​chủ yếu là xe điện chở khách 400V, các phiên kéo dài 30-60 phút là có thể chấp nhận được và vấn đề đau đầu chính của bạn là thu tiền từ những người lái xe không có lịch trình. Các trang web bán lẻ, khách sạn và thương mại nhỏ phù hợp với hồ sơ này và bốn phương thức thanh toán loại bỏ lý do phổ biến nhất khiến phiên bị gián đoạn.

Sản phẩm này không dành cho bạn nếu trang web của bạn chạy taxi 800V phải quay vòng trong thời gian dưới 20 phút - đơn vị 120kW hoặc 160kW kiếm được nhiều tiền hơn trên mỗi khoang ở đó. Đây cũng là lựa chọn sai lầm đối với một mạng hoàn toàn chỉ có ứng dụng và sẽ không bao giờ sử dụng khe cắm thiết bị đầu cuối.

Vẫn quyết định? Hãy cho chúng tôi biết quốc gia, loại phương tiện và người thanh toán của bạn, chúng tôi sẽ đề xuất cấu hình - bao gồm cả việc gửi đầu đọc thẻ được cài đặt sẵn hay để lại khe cắm cho thiết bị đầu cuối của bạn.

Tại sao các nhà khai thác đặt hàng từ chúng tôi thay vì người bán lại

Bạn thương lượng với nhà sản xuất ở Nhạc Thanh chứ không phải với người trung gian trích dẫn bảng giá của người khác.

OEM/ODM: logo, màu sắc, ứng dụng thanh toán của bạn được cấu hình sẵn - phần cứng, phần mềm và thương hiệu từ một nhà máy.

Đơn vị tiêu chuẩn xuất xưởng trong 15-20 ngày làm việc; Lô OEM thêm 7-10 ngày cho tác phẩm nghệ thuật và thử nghiệm.

Đơn hàng thử từ 1 chiếc cho thị trường mới; định giá ở mức vùng chứa khi mô hình đã chứng tỏ được chính nó.

Các phụ tùng thay thế được DHL/FedEx vận chuyển theo chế độ bảo hành 2 năm và chẩn đoán từ xa sử dụng cùng một liên kết OCPP để sử dụng thanh toán của bạn.

Đóng gói, bốc hàng và các thủ tục giấy tờ đi kèm

Mỗi bộ sạc được đựng trong một hộp gỗ dán có đế xốp xung quanh màn hình và khu vực đầu đọc thẻ. Trọng lượng tủ khoảng 300 kg; Thùng tăng thêm 60-80 kg, và 40HQ cần 10-14 thùng tùy theo cách bố trí.

Chúng tôi vận chuyển FOB Ninh Ba hoặc Thượng Hải theo mặc định; CIF, CFR và DDP có thể được sắp xếp. Sơ đồ pallet sẽ được gửi tới người giao nhận của bạn trước khi đóng gói.

Thùng chứa hóa đơn thương mại, danh sách đóng gói, giấy chứng nhận xuất xứ, bản sao CE/TUV và hướng dẫn tích hợp OCPP.

Bảo hành, phụ tùng và bản in đẹp bạn nên đọc

Hai năm ở đơn vị. Lưu ý rằng thiết bị đầu cuối thanh toán cũng được bảo hiểm - đầu đọc thẻ là bộ phận mà các nhà tích hợp thường cho rằng bị loại trừ.

Các bộ phận thay thế sẽ được DHL hoặc FedEx gửi đi trong vòng hai ngày kể từ ngày yêu cầu được xác nhận; Châu Âu thường nhìn thấy chúng trong 3-5 ngày làm việc.

Các thông số firmware và OCPP cập nhật từ xa qua liên kết mạng; hầu hết các bản sửa lỗi không cần truy cập trang web.

Chạy thử video cho lần cài đặt đầu tiên: nối dây, nối đất và ghép nối phụ trợ được kiểm tra trực tiếp với kỹ thuật viên của bạn.

Bảo trì hàng năm: làm sạch bộ lọc không khí hai lần một năm, vặn lại các cực đầu vào AC mỗi năm một lần, giữ cho vùng QR không có nhãn dán.

Ghi chú hiện trường: Sai và đúng tại máy

Sai: Lắp tủ để thiết bị đầu cuối thẻ hướng thẳng vào nắng chiều rồi đổ lỗi cho đầu đọc. Đúng: đặt dưới tán cây; màn hình và thiết bị đầu cuối vẫn có thể đọc được và mát mẻ.

Sai: Dùng chung máy biến áp công trường với máy hàn và máy nén. Đúng: cung cấp cầu dao riêng cho bộ sạc và giữ đầu vào bên trong AC380V +-15%, mức mà thiết kế phạm vi rộng cho phép.

Sai: Để lại nhãn dán phía trên mã QR. Đúng: kiểm tra khu vực quét hàng tuần - QR chết sẽ giết chết nhiều phiên hơn là đứt cáp.

Sai: Rút phích cắm mạng vì một lần cập nhật chương trình cơ sở không thành công. Đúng: hãy gọi cho chúng tôi trước; hầu hết các vấn đề cập nhật sẽ được khôi phục sau vài phút qua liên kết OCPP.

Sai: Giả sử Plug & Charge hoạt động trên mọi xe điện. Đúng: nó cần một phương tiện có khả năng đạt tiêu chuẩn ISO 15118 và một chương trình phụ trợ được kích hoạt; RFID và thẻ vẫn là phương án dự phòng phổ biến.

Ba người mua, ba thị trường, phản hồi thực tế

Một nhà bán lẻ nhiên liệu ở Croatia đã thay thế ba bộ sạc chỉ dành cho ứng dụng bằng bộ AF-DC-60-Y-B-O-4-H tại hai sân trước đường cao tốc vào tháng 3 năm 2025. Thanh toán bằng thẻ đã tăng từ 0 lên 40% số phiên trong vòng một tháng và nhân viên kế toán của họ lấy báo cáo quyết toán từ phần phụ trợ thay vì bảng tính khớp. Khiếu nại của họ: màn hình 7 inch thu thập dấu vân tay nhanh vào mùa hè.

Một nhóm khách sạn ở Dubai đã lắp đặt 8 thiết bị trên hai khách sạn, chủ yếu dựa vào thanh toán QR. Quầy lễ tân nhận thấy thẻ RFID hữu ích cho xe của nhân viên. Người giám sát bảo trì lưu ý rằng việc đặt lại vị trí của tủ rất nặng - hãy lên kế hoạch vị trí trước khi đổ bê tông.

Một hợp tác xã taxi ở Malaysia điều hành sáu đơn vị tại kho của họ với thẻ đội xe RFID. Phiên trung bình là 42 phút trên taxi 400V và việc đối chiếu doanh thu chuyển từ hàng tuần sang thời gian thực. Vấn đề đáng lo ngại: các tài xế nhận thấy tiếng bíp cuối phiên quá lớn vào ban đêm nên người điều hành đã giảm bớt tiếng bíp này từ phần phụ trợ.

Câu hỏi thường gặp

Hỏi: Bộ sạc này có thể thanh toán bằng thẻ ở mọi quốc gia Châu Âu không?

Trả lời: Nội các chấp nhận các thiết bị đầu cuối thanh toán tiêu chuẩn được sử dụng trên các mạng lưới của EU; việc tuân thủ các quy tắc địa phương (ví dụ: luật hiệu chuẩn của Đức) tùy thuộc vào thiết bị đầu cuối và người mua hàng mà bạn kết nối với nó. Chúng tôi giúp bạn chọn một mô hình tương thích.

Hỏi: Plug & Charge có hoạt động ngay lập tức không?

Đáp: Phần cứng hỗ trợ ISO 15118, nhưng Plug & Charge cũng cần chứng chỉ hợp đồng được kích hoạt trên phần phụ trợ của bạn và một phương tiện tương thích. Chúng tôi kiểm tra quá trình bắt tay trên bộ sạc trong phòng thí nghiệm của mình trước khi giao hàng.

Câu hỏi: Làm cách nào để kết nối nó với nền tảng OCPP hiện tại của tôi?

Đáp: Đặt URL máy chủ và thông tin xác thực trong cài đặt màn hình 7" hoặc thông qua công cụ web của chúng tôi; bộ sạc hỗ trợ OCPP 1.6j qua Ethernet, 4G hoặc WiFi. Hầu hết các nền tảng đều nhận dạng nó trong vòng vài phút.

Hỏi: Người lái xe có thể thanh toán bằng các ứng dụng QR địa phương như STC Pay hoặc GCash không?

Trả lời: Có - Thanh toán QR được xử lý bởi cổng thanh toán của bạn; bộ sạc hiển thị mã QR mà nhà cung cấp của bạn tạo ra. Chúng tôi định cấu hình điểm cuối cổng với nhóm của bạn.

Câu hỏi: Điều gì sẽ xảy ra nếu phiên không thành công ở bước thanh toán?

Đáp: Bộ sạc ghi lại mã xác thực và mã lỗi. Hầu hết các lỗi là do thẻ RFID đã hết hạn hoặc mã QR bị chụp ảnh kém - cả hai đều hiển thị trong nhật ký giao dịch.

Hỏi: 60kW có đủ cho một địa điểm đông đúc không?

Đáp: Có, đối với các trang web bán lẻ và khách sạn với thời lượng phiên 30-60 phút. Nếu bạn mong đợi lượng hàng đợi cao điểm trên 8-10 ô tô mỗi ngày trong mỗi khoang, hãy xem xét mô hình công suất cao hơn hoặc đơn vị thứ hai.

Hỏi: Bạn có cung cấp mẫu này với màu sắc hoặc logo tùy chỉnh không?

Trả lời: Có, nhãn hiệu OEM là tiêu chuẩn - màu sơn tĩnh điện, logo và tên ứng dụng đều có thể được tùy chỉnh; thời gian dẫn thêm khoảng 7-10 ngày làm việc.

Hỏi: Đơn hàng tối thiểu để được định giá tại nhà máy là bao nhiêu?

Đáp: Đơn hàng dùng thử bắt đầu từ 1 đơn vị với mức giá tiêu chuẩn; đơn đặt hàng số lượng container (trên 10 đơn vị) sẽ mở khóa giá bán buôn. Yêu cầu bảng giá hiện tại.
