Bộ sạc nhanh DC tích hợp hiệu suất cao 80kW dành cho đội xe điện thương mại

Bộ sạc 80kW coi máy biến áp của bạn như người thuê nhà

Mỗi kilowatt giờ mà bộ sạc này lấy từ máy biến áp tại cơ sở của bạn sẽ trở thành một nguồn AC sạch, hoạt động tốt - đó là quyết định kỹ thuật đằng sau AF-DC-80-Y-B-O-4-H và đó là lý do tại sao bộ sạc nhanh DC tích hợp 80kW này lại nằm trong danh sách kiểm tra cấp tiện ích chứ không phải là một cuộc săn lùng món hời. Hệ số công suất ở mức ≥0,99 và tổng độ méo hài vẫn ở mức 5%, con số mà bạn hiếm khi thấy ở hàng nhập khẩu giá rẻ.

Tại sao điều đó lại quan trọng trên giấy tờ? Một máy biến áp cấp nguồn cho bộ sạc có hệ số công suất kém sẽ mang thêm dòng điện phản kháng, chạy ấm hơn và hóa đơn tiền điện của bạn có thể bao gồm các khoản phí năng lượng phản kháng mà không ai cảnh báo cho bạn.

Tủ có kích thước 1620 x 750 x 560 mm, công suất định mức 80 kW, điện áp ra 200-1000VDC với nguồn điện không đổi từ 300 đến 1000V. Chúng tôi xây dựng nó ở Nhạc Thanh, Chiết Giang, nơi các quy định về lưới điện rất coi trọng chất lượng điện. Trang này giải thích ý nghĩa của các con số đối với hoạt động của bạn.

Năm cách mà đầu vào PF ≥0,99 tự trả tiền

Không có hình phạt về công suất phản kháng: ở mức PF ≥0,99, bộ sạc trông giống như một tải điện trở đối với đồng hồ đo, do đó, các tiện ích thanh toán kVA hoặc năng lượng phản kháng không có gì để tính phí cho bạn.

THD 5% giữ cho máy biến áp dùng chung luôn mát: dòng điện hài sẽ lưu thông trong máy biến áp và dây trung tính bị cắt giảm xuống một phần nhỏ so với những gì bộ sạc cấp thấp tạo ra.

Phê duyệt kết nối lưới đơn giản hơn: nhiều tiện ích yêu cầu khai báo hệ số công suất và hài hòa cho hệ thống lắp đặt DC; báo cáo thử nghiệm của chúng tôi bao gồm cả khi tải đầy đủ.

Hoạt động thân thiện với hàng xóm: khách sạn hoặc văn phòng dùng chung nguồn cấp dữ liệu sẽ không thấy đèn nhấp nháy hoặc đặt lại thiết bị điện tử khi phiên sạc bắt đầu.

Tuổi thọ của thiết bị tại công trường dài hơn: dòng điện phản kháng ít hơn và ít sóng hài hơn có nghĩa là máy biến áp, hệ thống cáp và thiết bị đóng cắt chạy mát hơn và tuổi thọ chậm hơn.

Hiệu suất cao nhất là 95%: cùng một giai đoạn năng lượng SiC làm sạch đầu vào cũng lãng phí ít năng lượng hơn dưới dạng nhiệt.

Thông số kỹ thuật

Các trang web mà sóng hài khiến bạn gặp rắc rối

Các khu kinh doanh ở Đức và Pháp, nơi một văn phòng dùng chung máy biến áp 630 kVA, máy CNC và bộ sạc trên một thanh cái duy nhất.

Các khách sạn ở Thổ Nhĩ Kỳ và Hy Lạp, nơi khách phàn nàn về đèn nhấp nháy nếu bộ sạc hoạt động không đúng cách trên cùng nguồn cấp dữ liệu với nhà bếp.

Các kho của đội xe ở Anh và Hà Lan có 8-20 bộ sạc, trong đó sự tích tụ sóng hài trên nhiều bộ sạc là rủi ro thực sự.

Mái nhà của các trung tâm thương mại ở UAE và Ả Rập Saudi, nơi đội ngũ điện lực xem xét mọi hồ sơ tải trọng trước khi ký hợp đồng thuê.

Các gara thành phố ở Mexico và Brazil, nơi công ty kiểm tra chất lượng điện trước khi phê duyệt biểu giá thương mại.

Bên trong giai đoạn nguồn: PFC, sóng hài và ngân hàng tải

Bộ chỉnh lưu của bộ sạc DC chuyển đổi AC thành DC và bộ chỉnh lưu đơn giản chỉ lấy dòng điện ở các xung hẹp gần đỉnh điện áp. Những xung đó là sóng hài - dòng điện ở tần số 250 Hz, 350 Hz, 450 Hz và hơn thế nữa - không có tác dụng hữu ích. AF-DC-80-Y-B-O-4-H sử dụng giao diện người dùng hoạt động (PFC) để định hình dòng điện đầu vào thành sóng hình sin mượt mà cùng pha với điện áp.

Giai đoạn thứ hai chuyển đổi DC sạch đó thành 200-1000VDC mà xe mong muốn, nguồn điện không đổi từ 300 đến 1000V. Một chiếc xe tải 800V và một chiếc sedan 400V đều đạt gần mức công suất định mức 80 kW trên phần phẳng của đường cong điện tích.

Bạn có thể tự xác minh hành vi: báo cáo thử nghiệm của chúng tôi liệt kê THD và PF ở mức tải 25%, 50%, 75% và 100%, vì bộ sạc chỉ trông sạch sẽ khi không hoạt động là vô giá trị. Hãy gửi cho chúng tôi sơ đồ một đường dây và kVA máy biến áp của địa điểm và các kỹ sư của chúng tôi sẽ ước tính tác động của tải - thường trong vòng một ngày.

Các chứng chỉ và điểm kiểm tra đằng sau chúng

Chúng tôi có UL, CE, CB, TUV và CCC; hãy hỏi và chúng tôi sẽ gửi email các tệp chứng chỉ phù hợp cho đơn vị này.

Mỗi lô được đốt trong 48 giờ ở mức đầy tải, ghi lại nhiệt độ trên các mô-đun, đầu nối và cuộn cảm PFC.

Chất lượng điện được xác minh theo từng lô trên một dãy tải đã hiệu chuẩn, với PF và THD được ghi lại tại bốn điểm tải.

Bộ an toàn (13 chức năng) tuân theo EN IEC 61851-1:2019 và 61851-23:2014.

Tủ được xác minh IP54, với các mẫu phun muối giữ được 96 giờ; dải hoạt động chạy từ -25C đến +50C.

Từ tấm kim loại đến ngân hàng tải: Lộ trình sản xuất

Giai đoạn 1: Thép tấm được cắt laser, đục lỗ và uốn trên đường liên kết FANUC trước khi sơn tĩnh điện.

Giai đoạn 2: mẫu từ mỗi mẻ phủ được đưa vào buồng phun muối trong khi quá trình sản xuất vẫn tiếp tục.

Giai đoạn 3: các tầng đầu vào và bảng PFC được xây dựng trên đường dây AC; mô-đun nguồn trên đường dây DC - các trạm riêng biệt.

Giai đoạn 4: kiểm tra đầu vào của mô-đun SiC, bộ lọc EMI, đầu nối và bộ phận đo sáng.

Giai đoạn 5: nối dây bằng tay với các đầu nối được điều khiển bằng mô-men xoắn và kiểm tra trực quan từng khớp nối.

Giai đoạn 6: trong 48 giờ ở nhiệt độ xung quanh 40C, PF, THD, hiệu suất và độ ổn định của liên lạc được ghi lại từng phút.

Giai đoạn 7: flash chương trình cơ sở, kiểm tra OCPP 1.6j với máy chủ của chúng tôi, sau đó là kiểm tra chất lượng nguồn điện lần cuối.

Giai đoạn 8: đóng gói và xếp hàng; ảnh trước khi giao hàng sẽ đến hộp thư đến của bạn trước khi tải container.

Kiểm tra tuân thủ: Chiếc tủ này có phù hợp không?

Chọn AF-DC-80-Y-B-O-4-H khi cơ sở của bạn dùng chung máy biến áp với các tải khác, tiện ích của bạn yêu cầu khai báo chất lượng điện hoặc bạn đang lắp đặt một số thiết bị có sóng hài sẽ tích lũy. Nếu người quản lý tài sản của bạn đã gắn cờ hệ số công suất trong dự án trước đó, mô hình này sẽ kết thúc cuộc trò chuyện đó.

Bộ sạc này không dành cho bạn nếu trang web có một máy biến áp chuyên dụng với khoảng không rộng rãi, tiện ích của bạn không bao giờ kiểm tra sóng hài và bạn chỉ muốn hộp 80kW rẻ nhất để sạc ô tô. Đây cũng là lựa chọn sai lầm nếu bạn cần các phiên chạy dưới 30 phút cho taxi 800V; tăng lên 120kW hoặc 160kW.

Không chắc chắn? Gửi sơ đồ một đường dây và định mức máy biến áp. Chúng tôi tính toán khoảng không hài hòa và cho bạn biết một cách trung thực liệu một, hai hay sáu thiết bị có phù hợp với bộ nạp của bạn mà không cần nâng cấp hay không.

Giao dịch với nhà máy cũng giống như giao dịch với nhà môi giới

Các câu hỏi kỹ thuật của bạn về thiết kế PFC và mã lưới sẽ được chuyển thẳng đến các kỹ sư của chúng tôi ở Nhạc Thanh chứ không phải qua hộp thư đến của người bán lại.

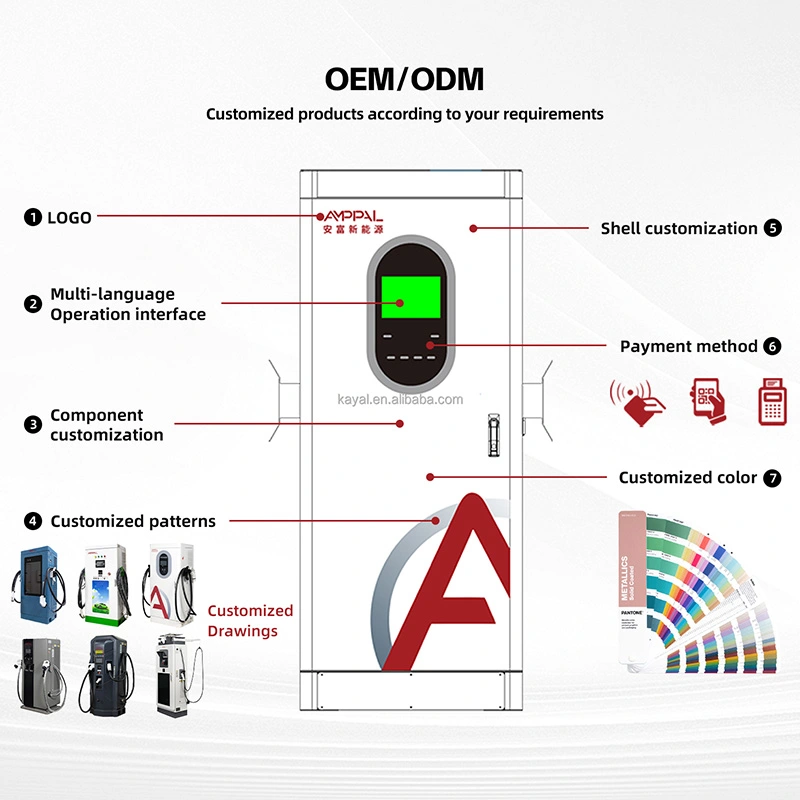

OEM/ODM từ một nhà máy: màu sắc tùy chỉnh, logo, mặc định chương trình cơ sở và cấu hình phụ trợ của riêng bạn, tất cả đều được thực hiện tại nhà máy.

Hàng tồn kho sẽ rời đi sau 15-20 ngày làm việc; đơn đặt hàng tùy chỉnh chạy lâu hơn khoảng 7-10 ngày.

Nhận đặt hàng thử từ 1 chiếc cho thị trường mới; giá container cho hơn 10 đơn vị.

Các bộ phận bảo hành được DHL/FedEx vận chuyển trong vòng 48 giờ kể từ khi yêu cầu được phê duyệt; chẩn đoán từ xa chạy qua kết nối OCPP.

Thùng, Container và chứng từ hải quan

Mỗi thùng chứa báo cáo chất lượng điện theo lô cũng như thiết bị - hồ sơ mà người môi giới hải quan và người đánh giá tiện ích của bạn đều có thể muốn. Tủ nặng khoảng 300 kg; thùng gỗ dán tăng thêm 60-80 kg, và 10-14 thùng đựng vừa một container 40HQ.

Áp dụng FOB Ninh Ba hoặc Thượng Hải trừ khi bạn thích CIF, CFR hoặc DDP. Sơ đồ pallet được phát hành trước khi đóng gói để xe tải có thể đặt trước.

Giấy tờ được vận chuyển theo đơn đặt hàng: hóa đơn thương mại, phiếu đóng gói, giấy chứng nhận xuất xứ, tệp CE/TUV và báo cáo PF/THD.

Điều khoản dịch vụ: Hai năm thực sự bao gồm những gì

Thời hạn hai năm cho các mô-đun, bộ điều khiển và giai đoạn lọc. Phần PFC là bộ phận xuống cấp một cách lặng lẽ trên các thiết bị giá rẻ; của chúng tôi được bảo hiểm một cách rõ ràng.

Các khiếu nại đã được xác nhận sẽ chuyển các phụ tùng thay thế sang dịch vụ chuyển phát nhanh trong vòng 48 giờ - thường là 3-5 ngày làm việc trên khắp Châu Âu.

Cập nhật chương trình cơ sở và tham số được đẩy từ xa thông qua OCPP - hầu hết các sự cố không bao giờ cần truy cập trang web.

Những lần cài đặt đầu tiên sẽ nhận được cuộc gọi chạy thử qua video - nối đất, nối dây và ghép nối phụ trợ được xem xét trực tiếp.

Quy trình được đề xuất: bộ lọc được làm sạch 6 tháng một lần, thiết bị đầu cuối được vặn lại hàng năm và dạng sóng đầu vào được kiểm tra lại khi có tải mới nối vào thanh cái.

Lưu ý cài đặt: Sai vs Đúng

Sai: Đặt bộ sạc này lên một bộ cấp nguồn vốn đã nặng nề với sóng hài truyền động động cơ, sau đó đổ lỗi cho bộ sạc này về các vấn đề tại chỗ. Phải: đo dạng sóng đến trước; các kỹ sư của chúng tôi diễn giải việc ghi và giảm thiểu kích thước nếu cần.

Sai: Giả sử dây trung tính không bao giờ mang dòng điện trên nguồn điện ba pha. Đúng: THD 5% giữ cho tải trung tính ở mức nhỏ, nhưng đầu vào AC vẫn phải được nối dây theo hướng dẫn - 4 lõi hoặc 5 lõi như được chỉ định.

Sai: Chạy thiết bị từ máy phát điện nhỏ mà không kiểm tra công suất. Đúng: máy phát điện cấp nguồn vào đầu vào PFC này cần có điện áp và tần số ổn định; xác nhận rằng nó được xếp hạng cho hoạt động khởi động và tải liên tục.

Sai: Bỏ qua việc kiểm tra mô-men xoắn hàng năm vì thiết bị không bao giờ hoạt động. Phải: một thiết bị đầu cuối lỏng lẻo dưới 80kW nóng lên chậm; kiểm tra 15 phút rẻ hơn một cái vấu tan chảy.

Sai: Việc tin rằng PF ≥0,99 cho phép bạn bỏ qua các tải trang khác. Đúng: bộ sạc sạch nhưng máy biến áp vẫn phục vụ mọi thứ khác trên thanh cái.

Câu chuyện của nhà điều hành: Những con số đã làm gì cho họ

Một khu hậu cần ở Hà Lan đã lắp đặt sáu thiết bị AF-DC-80-Y-B-O-4-H vào tháng 10 năm 2025 trên máy biến áp 630 kVA dùng chung cũng cấp nguồn cho kho lạnh. Chuyên gia tư vấn của họ đã đo THD tại điểm kết nối chung: 4,9% với sáu bộ sạc đang chạy, so với 11% với hai bộ sạc rẻ hơn mà họ đã thử nghiệm. Lời phàn nàn của họ: bản lề cửa có cảm giác nhẹ so với trọng lượng của cửa.

Một chuỗi khách sạn ở Thổ Nhĩ Kỳ đã trang bị bốn đơn vị ở Bodrum và Antalya. Ứng dụng kết nối lưới điện của họ đã được thông qua mà không cần nghiên cứu điều hòa vì đã đính kèm các báo cáo thử nghiệm. Người quản lý vận hành lưu ý rằng tiếng ồn của quạt 65dB có thể nghe thấy từ sàn hồ bơi vào ban đêm.

Một nhà bán lẻ ở Thành phố Mexico đã đặt hai thiết bị trên tầng thượng cũng cấp điện cho một thang cuốn. Đội ngũ điện của trung tâm thương mại đã từ chối bộ sạc của hai thương hiệu khác vì chất lượng điện; cái này đã được đánh giá trong một tuần. Báng cầm: bảng QR bên cạnh thu bụi nhanh.

Câu hỏi thường gặp

Câu hỏi: THD 5% chính xác có ý nghĩa gì trong thực tế?

A: Tổng độ méo hài của dòng điện đầu vào duy trì ở mức bằng hoặc dưới 5% mức cơ bản ở mức đầy tải. Trên thực tế, bộ sạc gây ra ít ô nhiễm sóng hài cho hệ thống điện tại cơ sở của bạn - nằm trong hầu hết các giới hạn tiện ích.

Hỏi: Bộ sạc này có gây ra tình trạng phạt công suất phản kháng của tiện ích của tôi không?

Trả lời: Không. Với hệ số công suất ≥0,99, thành phần phản kháng không đáng kể, do đó, các tiện ích thanh toán năng lượng phản kháng hoặc hệ số công suất thấp không có cơ sở để tính phí cho bạn.

Hỏi: Tôi có cần bộ lọc sóng hài hoặc bộ điều chỉnh hệ số công suất riêng biệt không?

Đáp: Không, mặt trước hoạt động bên trong tủ thực hiện cả hai. Đó là lý do nên chọn model này thay vì bộ sạc chỉnh lưu thụ động.

Q: Nó có thể chạy từ máy phát điện diesel không?

Trả lời: Có, nếu máy phát điện giữ điện áp và tần số ổn định trong khoảng AC380V ±15% và có đủ công suất. Xác nhận kích thước máy phát điện với chúng tôi trước khi cam kết.

Hỏi: Số liệu PF được đo ở mức đầy tải hay chỉ ở mức không tải?

A: Ở mức đầy tải và ở mức tải 25%, 50% và 75%. Báo cáo hàng loạt hiển thị tất cả bốn điểm - hãy yêu cầu.

Hỏi: Bạn cung cấp những tài liệu kết nối lưới nào?

Đáp: Chứng chỉ CE/TUV, báo cáo kiểm tra chất lượng điện với đường cong PF và THD và bảng dữ liệu tiếng Anh. Chúng bao gồm hầu hết các đánh giá tiện ích ở Châu Âu, Trung Đông và Châu Mỹ Latinh.

Hỏi: Năng lượng sạch hơn có đắt hơn không?

Trả lời: Giai đoạn PFC hoạt động sẽ tăng thêm một số chi phí thành phần so với bộ chỉnh lưu giá rẻ - nhưng chi phí đó là nhỏ so với việc tránh bị phạt, nâng cấp máy biến áp và gọi dịch vụ.

Hỏi: Tôi có thể chạy 80kW ở điện áp một pha 230V không?

Trả lời: Không, đây là thiết bị ba pha yêu cầu AC380V ±15%. Đối với các cơ sở sử dụng điện một pha, thay vào đó hãy xem bộ sạc DC treo tường của chúng tôi có công suất lên tới 40kW.
