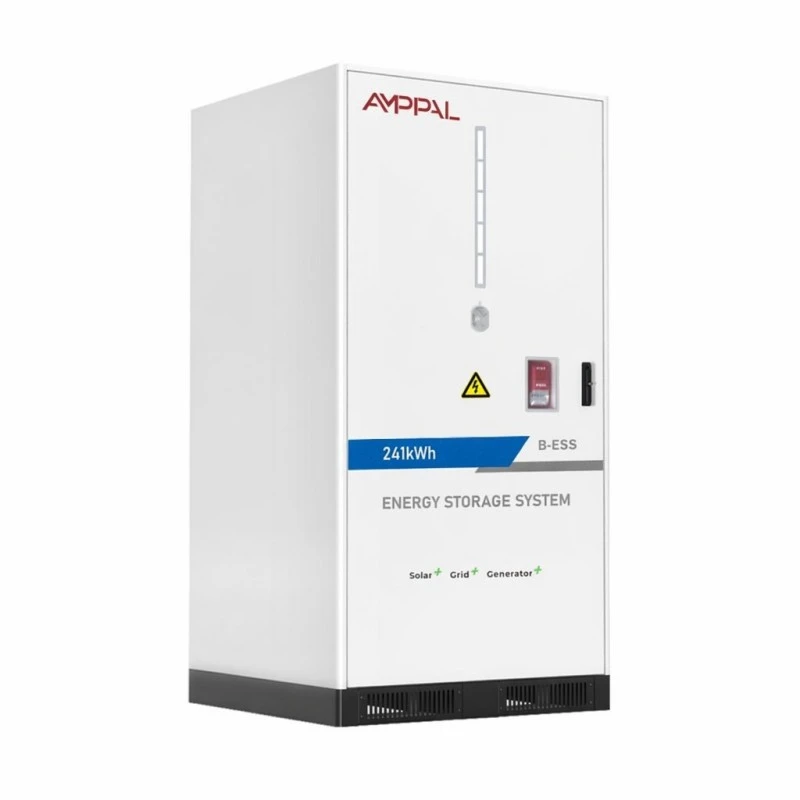

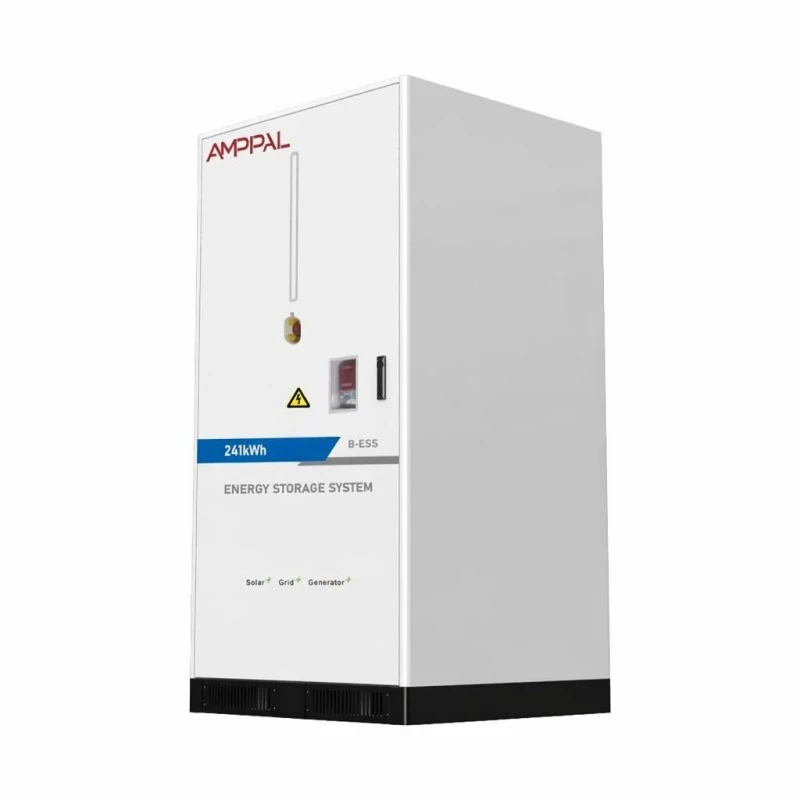

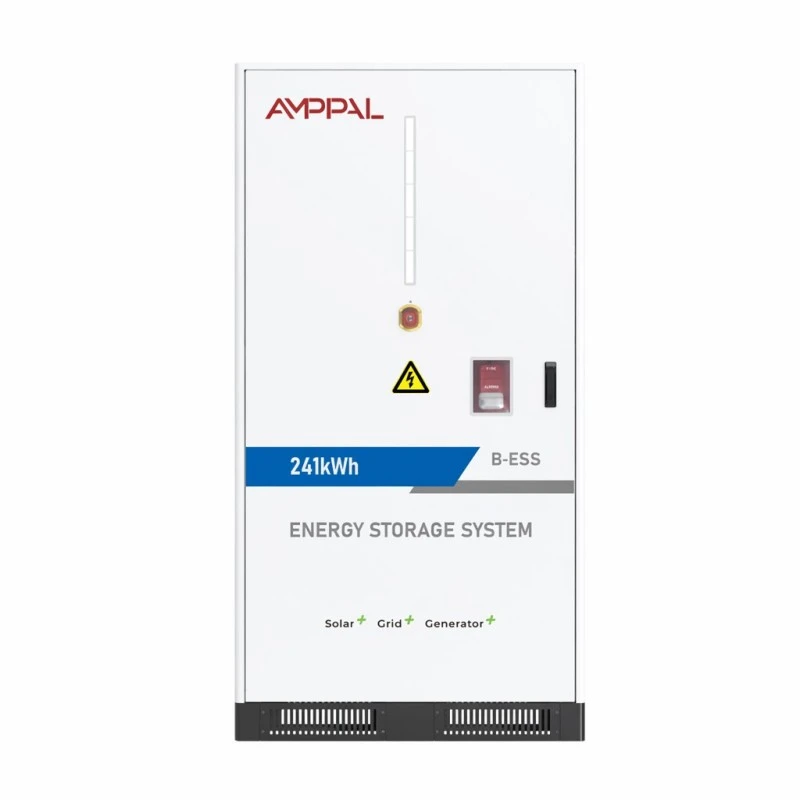

Hệ thống lưu trữ năng lượng pin mô-đun 225kWh / 241kWh cho lưới điện siêu nhỏ thương mại

Cụm pin không phải là hệ thống lưu trữ

Hệ thống lưu trữ năng lượng pin mô-đun 225kWh / 241kWh dành cho lưới điện siêu nhỏ thương mại này không có bộ biến tần bên trong. Không có màn hình EMS, không có thiết bị đầu cuối lưới - đó là cụm pin phía DC và sự vắng mặt đó chính là lý do tại sao các nhà tích hợp mua nó.

Nhà tích hợp hệ thống hoặc EPC thường có nhãn hiệu PCS ưa thích, EMS toàn nhà máy hoặc dự án container nơi giai đoạn chuyển đổi năng lượng đã được ký hợp đồng. Mua pin có bộ biến tần tích hợp có nghĩa là mua bộ chuyển đổi thứ hai mà bạn không thể sử dụng và trả tiền cho công việc tích hợp mà nhà máy đã thực hiện.

Cụm 225kWh và 241kWh có giao diện DC sạch qua CAN, Ethernet hoặc RS485, cho phép bạn gắn thiết bị lưu trữ vào ngăn điều khiển và chuyển đổi nguồn của riêng bạn. Bạn giữ kiến ​​trúc; chúng tôi cung cấp năng lượng.

Hai cấu hình và những gì chúng phù hợp

225kWh ở 1P224S với điện áp danh định 716,8VDC và cửa sổ vận hành 604~806VDC; 241kWh ở 1P240S với 768VDC danh nghĩa và 672~864VDC.

Cả hai đều sử dụng pin LFP 3.2V/314Ah trong gói 51.2V/314Ah - 14 gói cho cụm 225kWh, 15 gói cho cụm 241kWh - và cả hai đều có tốc độ dòng tiêu chuẩn 150A ở mức 0,5CP.

Cửa sổ 604~806VDC phù hợp với nền tảng PCS được xây dựng xung quanh bus DC 600-800V; cửa sổ 672~864VDC phù hợp với loại 750-900V - hãy khớp trước khi bạn báo giá dự án.

Hiệu suất tối đa là 88% ở 0,5C trong một lần sạc và một lần phóng điện, bao gồm các thiết bị phụ trợ, do đó, mô hình chuyến đi khứ hồi của bạn sử dụng số hệ thống thực.

Tuổi thọ của chu trình được nêu ở mức hơn 8000 lần ở 0,5C và 25°C với khả năng duy trì năng lượng ít nhất 80% - con số mà mô hình hoàn vốn của bạn cần, cùng với các điều kiện đi kèm.

Điều hòa không khí làm mát bằng không khí thông minh, bình xịt cộng với khả năng chống cháy perfluorohexanone, IP54 và 2050kg trong tủ 1095*1210*2120mm trên cả hai biến thể.

Thông số kỹ thuật

Ai mua một cụm trần

Các nhà tích hợp với dòng PCS hiện có: cụm thêm bộ nhớ vào danh mục của họ mà không cần SKU biến tần thứ hai để dự trữ và hỗ trợ.

Các EPC tiêu chuẩn hóa một đối tác pin trên nhiều địa điểm - cùng một tủ 2050kg, cùng một giao diện liên lạc, cùng một danh sách phụ tùng thay thế ở mọi nơi.

Các dự án chuyển đổi các nhà máy quang điện thành bộ lưu trữ kết hợp DC, trong đó cụm nằm trên bus DC của bộ biến tần hiện có và bộ biến tần cũ vẫn giữ vai trò của nó.

Các dự án container trong đó PCS được khách hàng mua riêng và pin phải được cung cấp dưới dạng đơn vị được chứng nhận độc lập, được kiểm nghiệm tại nhà máy.

Bản dựng dự phòng dành cho các khu công nghiệp và khai thác mỏ nơi kiến ​​trúc điều khiển là độc quyền và chỉ có thành phần DC mới có thể cắm vào đó.

Kết hợp và xếp chồng với PCS của bạn

Kiểm tra đầu tiên là điện áp. Cửa sổ vận hành của cụm - 604~806VDC hoặc 672~864VDC tùy thuộc vào kiểu máy - phải nằm trong phạm vi đầu vào PCS DC với lề ở cả hai đầu, vì pin sẽ chạy hết cửa sổ giữa lúc hết pin và sạc đầy.

Kiểm tra thứ hai là cái bắt tay. Cụm này hỗ trợ CAN, Ethernet và RS485 theo tiêu chuẩn với 4G tùy chọn cho dịch vụ từ xa; EMS của bạn sẽ nói một trong những điều đó hoặc nhận được một cổng giao thức. Chúng tôi xuất bản bản đồ đăng ký cùng với gói tài liệu để kỹ sư điều khiển của bạn có thể lập bản đồ SOC, giới hạn hiện tại và cảnh báo bảo vệ mà không cần cuộc gọi từ nhà máy.

Công suất tăng lên bằng cách thêm các cụm chứ không phải bằng cách sắp xếp lại. Cụm 241kWh thứ hai của cùng một model kết nối song song với cùng một bus DC - điện áp danh định phù hợp là điều kiện - và EMS tại cơ sở tổng hợp chúng thành hai nguồn DC. Nguồn điện vẫn bị giới hạn bởi PCS; thang đo năng lượng theo bước 225 hoặc 241kWh.

Hồ sơ chứng nhận và an toàn

Phòng cháy chữa cháy gồm hai giai đoạn: bình xịt ở cấp độ đóng gói, perfluorohexanone cho thể tích tủ - các công ty bảo hiểm cấu hình hiện mong đợi ở pin thương mại.

GÓI mang CE và RoHS; thiết bị được vận chuyển kèm theo UN38.3 và MSDS, đây là tài liệu mà hải quan và công ty bảo hiểm địa điểm yêu cầu xem.

Vỏ IP54 có lối vào phía dưới DC, ngăn cách khu vực đệm điện với ngăn đựng gói bên trong tủ.

Điều hòa không khí làm mát bằng không khí thông minh giữ cho 14-15 gói ở nhiệt độ chặt chẽ; bộ điều khiển điều chỉnh quạt theo nhiệt độ tế bào.

Phạm vi hoạt động là 0°C đến +50°C, 0-95%RH không ngưng tụ, độ cao 2000m với mức giảm dần ở trên - hãy xác nhận địa điểm của bạn nằm trong đó trước khi ký.

Mỗi cụm hoàn thành thử nghiệm chu kỳ 0,5CP đầy đủ tại nhà máy bằng tính năng ghi nhật ký cấp gói và báo cáo chấp nhận sẽ được gửi cùng với đơn vị.

Cụm được lắp ráp như thế nào ở Nhạc Thanh

1. Lượng tế bào tiêu thụ - Các tế bào LFP 314Ah được lấy mẫu về công suất và điện trở trong trước khi quá trình xây dựng bắt đầu.

2. Lắp ráp gói — Các gói 51,2V/314Ah được hàn, nối dây và lắp vào gói BMS, sau đó được kiểm tra cách điện.

3. Chế tạo tủ - thép tấm được cắt CNC, uốn cong, hàn và sơn tĩnh điện có khả năng chống ăn mòn.

4. Giá đỡ — các gói được lắp đặt trong chuỗi 1P224S hoặc 1P240S với bus DC được vặn xoắn và kiểm tra.

5. Thiết bị nhiệt và cứu hỏa - máy điều hòa không khí, ống dẫn, máy tạo khí dung và hệ thống perfluorohexanone được lắp đặt và thử nghiệm.

6. Đi dây điều khiển — bộ điều khiển cụm, cổng liên lạc và tuyến vào phía dưới DC được kết thúc và xác minh.

7. Kiểm tra chấp nhận - Sạc và xả 0,5CP với điện áp và nhiệt độ ở cấp gói được ghi lại theo số sê-ri.

8. Đóng gói - tủ 2050kg được cố định vào một pallet gia cố, lắp bộ chỉ báo chống sốc và đóng thùng để vận chuyển hàng hóa.

Cụm nào và bao nhiêu

Trước tiên hãy chọn mô hình theo cửa sổ điện áp PCS và mục tiêu năng lượng của bạn thứ hai. Một bus DC 750-900V trỏ tới cụm 241kWh (672~864VDC); một bus 600-800V trỏ tới đơn vị 225kWh (604~806VDC). Việc buộc điện áp không khớp có nghĩa là làm giảm hiệu suất của pin hoặc biến tần và cả hai đều ảnh hưởng đến khả năng hoàn vốn.

Sau đó, đếm các cụm dựa trên cửa sổ điều phối: mỗi cụm 225kWh cung cấp tiêu chuẩn 150A vào xe buýt, do đó, năng lượng hữu ích trong khoảng thời gian hai giờ là thứ mà PCS chuyển đổi chứ không phải bảng tên.

Hãy trung thực về hình thức mua sắm. Nếu dự án của bạn chưa có PCS và chưa có EMS thì cụm trần là điểm khởi đầu sai lầm - một tủ hoặc thùng chứa tích hợp từ cùng một phạm vi nhà máy sẽ được đưa vào vận hành nhanh hơn. Cụm này dành cho những người mua đã sở hữu phần còn lại của ngăn xếp.

Câu hỏi để đưa vào một cụm trích dẫn

Yêu cầu cửa sổ điện áp, không chỉ danh nghĩa. Cụm được trích dẫn là '768V' vẫn có thể vô dụng nếu PCS của bạn cắt ở mức 850V và gói sạc ở mức 864V.

Hỏi xem bản đồ đăng ký comms có được gửi cùng với đơn vị hay chỉ sau khi xem xét NDA - bản đồ của chúng tôi có trong gói tài liệu.

Hỏi cách thức tổ chức phòng cháy chữa cháy: bình xịt và perfluorohexanone đều có ở đây; báo giá của một đại lý sẽ thay đổi hồ sơ bảo hiểm của bạn.

Hỏi xem yêu cầu về chu kỳ có nêu tốc độ, nhiệt độ và khả năng duy trì - '8000 chu kỳ' không có điều kiện không phải là thông số kỹ thuật hay không.

Điều khoản thương mại: 25-35 ngày làm việc đối với cụm tiêu chuẩn, bảo hành 5 năm, moq một đơn vị cho công việc tích hợp nguyên mẫu.

Vận chuyển cụm 2050kg

Tủ có kích thước 1095*1210*2120mm và nặng 2050kg trên cả hai biến thể, do đó, tủ di chuyển trên một pallet được gia cố với các túi xe nâng và các điểm nâng dành cho cần cẩu khi địa điểm cần đến.

Khi đã lắp pin, lô hàng là hàng nguy hiểm UN3480: chúng tôi chuẩn bị báo cáo UN38.3 và MSDS, đồng thời bạn nên cộng thêm khoảng một tuần thời gian đặt trước DG tại nơi xuất phát.

Điều khoản là FOB Ninh Ba hoặc Thượng Hải với CIF theo yêu cầu. Một cụm cho mỗi khoang xe tải là tải trọng thực tế cho vận chuyển hàng hóa đường bộ; hai chiếc vừa với một container 20 feet có giằng nếu tuyến đường cho phép.

Cam kết về dịch vụ và năng lực

Bảo hành 5 năm đối với các gói, điều hòa không khí, hệ thống cứu hỏa và bộ điều khiển cụm như một thiết bị được giao.

Việc duy trì công suất được đảm bảo ở mức 80% trong chu kỳ 0,5C đã nêu, được so sánh với nhật ký nghiệm thu của nhà máy.

Các gói có thể hoán đổi được tại hiện trường: gói yếu được thay thế sau vài giờ với phần còn lại của chuỗi không bị ảnh hưởng và BMS sẽ cân bằng lại khi khởi động lại.

Chẩn đoán từ xa qua CAN/Eth/RS485 (4G tùy chọn) cho phép các kỹ sư của chúng tôi đọc dữ liệu cấp gói và độ lệch cờ trước khi dữ liệu đó hiển thị trong báo cáo năng lượng của trang web.

Dịch vụ hàng năm bao gồm làm sạch bộ lọc, kiểm tra áp suất cháy, xác minh mô-men xoắn và chạy công suất; gói dự phòng sẽ được vận chuyển trong vòng 5-7 ngày làm việc.

Những sai lầm tích hợp mà chúng tôi thấy lặp đi lặp lại

Sai: nối cụm với một PCS có cửa sổ DC hầu như không chồng lên phạm vi pin. Phải: xác minh 604~806VDC hoặc 672~864VDC nằm bên trong cửa sổ PCS với lề ở cả hai đầu.

Sai: trộn cụm 225kWh và 241kWh trên một xe buýt. Đúng: các thiết bị song song phải cùng một mẫu nên điện áp danh định trùng nhau.

Sai: để lỗ vào đáy DC có thể tiếp cận được với nước chảy. Đúng: bịt kín miếng đệm khi lắp đặt và giữ cho khu vực chân tường thông thoáng.

Sai: giả sử IP54 có nghĩa là tiếp xúc ngoài trời ở mọi nơi. Đúng: nó chịu được bụi và nước bắn tung tóe, không đọng nước - giữ cho cụm khỏi vùng đất dễ bị ngập lụt.

Sai: bỏ qua kiểm tra bản đồ liên lạc trước khi cấp điện. Đúng: chạy bắt tay CAN/RS485 ở cấp độ băng ghế dự bị với EMS của bạn trước khi cụm được kết nối với xe buýt.

Báo cáo của nhà tích hợp nào

Một nhà tích hợp hệ thống ở Dubai đã ghép nối cụm 241kWh với PCS 500kW cho một dự án khách sạn vào đầu năm 2025. Kỹ sư trưởng của họ cho biết bản đồ đăng ký CAN cho phép họ hoàn thành việc lập bản đồ EMS trong một buổi chiều và báo cáo thử nghiệm tại nhà máy đã khiến việc xem xét tài liệu của chính quyền địa phương trở nên đơn giản - mặc dù đuôi cáp DC ngắn hơn thông lệ tiêu chuẩn của họ nên họ đã thêm một hộp nối.

Một EPC ở Cape Town đã được tiêu chuẩn hóa trên cụm 225kWh trên ba địa điểm bán lẻ. Trưởng bộ phận mua sắm của họ lưu ý rằng hệ thống hậu cần tại địa điểm có khối lượng 2050kg giống hệt nhau và danh sách phụ tùng thay thế thông thường đã được đơn giản hóa, trong khi đội vận hành của họ phàn nàn rằng bảng truy cập dịch vụ của máy điều hòa không khí nằm ở phía đối diện với bức tường theo cách bố trí ưa thích của họ.

Một nhà thầu khai thác mỏ ở Medellin, Colombia vận hành hai cụm 241kWh trên một xe buýt DC phía sau hệ thống hybrid-diesel. Kỹ sư điều khiển của họ đã xác nhận cấu hình song song giữ SOC phù hợp như quảng cáo và yêu cầu tùy chọn ăng-ten WiFi dài hơn để chẩn đoán cụm đến phòng điều khiển mà không cần cáp.

Các câu trả lời mà nhà tích hợp hỏi trước khi ký

Q: Có bao gồm PCS không?

A: Không - đây là cụm pin bên DC. Nó truyền tới PCS/EMS của bạn qua CAN, Ethernet hoặc RS485 (4G tùy chọn).

Q: Nó phù hợp với điện áp PCS nào?

Đáp: Cụm 225kWh có dải điện áp 604~806VDC; 241kWh kéo dài 672 ~ 864VDC. Kiểm tra cửa sổ PCS DC của bạn theo phạm vi.

Câu hỏi: Tôi có thể chạy song song hai cụm không?

Trả lời: Có, các cụm cùng mô hình trên cùng một bus DC, điện áp danh định phù hợp, được tổng hợp bởi EMS của trang web.

Hỏi: Dòng điện tiêu chuẩn là gì?

A: 150A mỗi cụm với tốc độ 0,5CP; PCS xác định năng lượng, cụm xác định năng lượng.

Hỏi: Hiệu quả của chuyến đi khứ hồi là gì?

A: Tối đa 88% ở 0,5C trong một lần sạc và một lần phóng điện, bao gồm các thiết bị phụ trợ.

Hỏi: Tế bào sẽ tồn tại được bao lâu?

Đáp: Hơn 8000 chu kỳ ở 0,5C và 25°C với khả năng lưu giữ ít nhất 80%; nhiệt độ môi trường xung quanh cao hơn rút ngắn nó.

H: Nó có hoạt động với EMS của bên thứ ba không?

Trả lời: Có - bản đồ đăng ký là một phần của gói tài liệu, do đó kỹ sư của bạn có thể tích hợp mà không cần cuộc gọi từ nhà máy.

Hỏi: Thời gian dẫn đầu là gì?

Đáp: 25-35 ngày làm việc đối với cụm tiêu chuẩn, cộng thêm khoảng một tuần đặt hàng hóa nguy hiểm tại nơi xuất xứ.
