Bộ sạc AC EV hai cổng 44kW Slim Tower cho các cơ sở đỗ xe thương mại

Câu hỏi 44kW là một câu hỏi nhóm

Hầu hết các bộ sạc AC súng kép đều hỏng trên giấy trước khi chúng hỏng trên thực địa. Lỗi không phải ở bộ sạc; Đây là câu hỏi đầu tiên của người thợ điện: bảng điều khiển có chức năng gì?

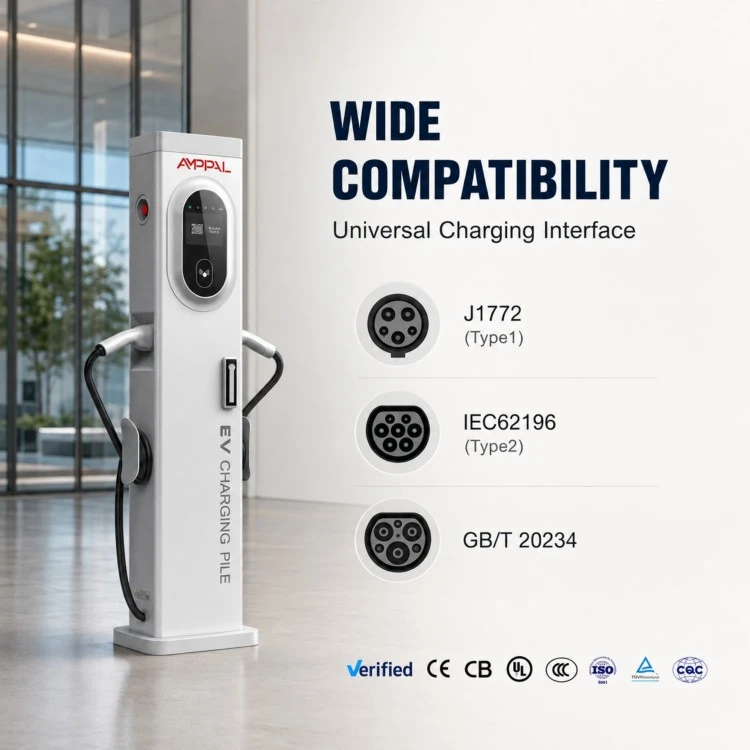

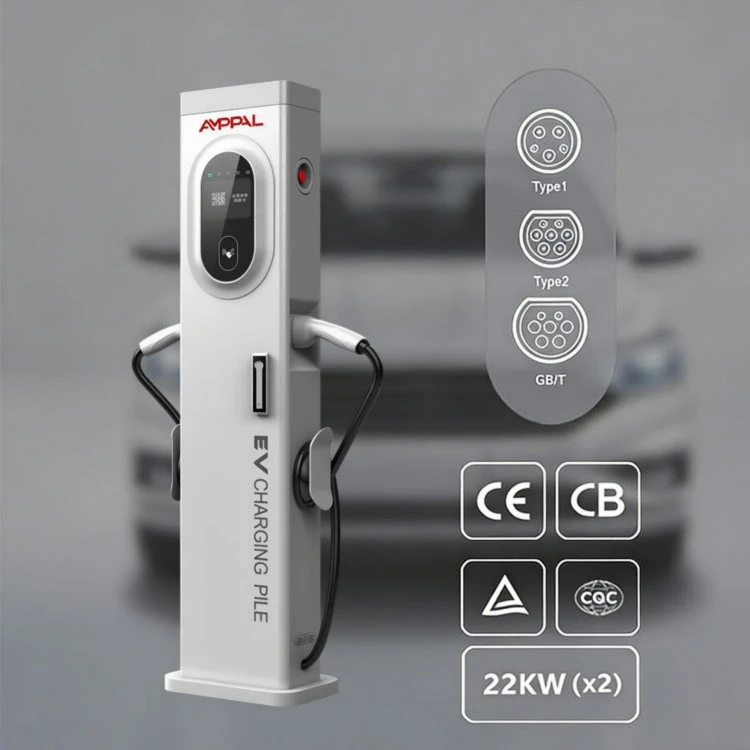

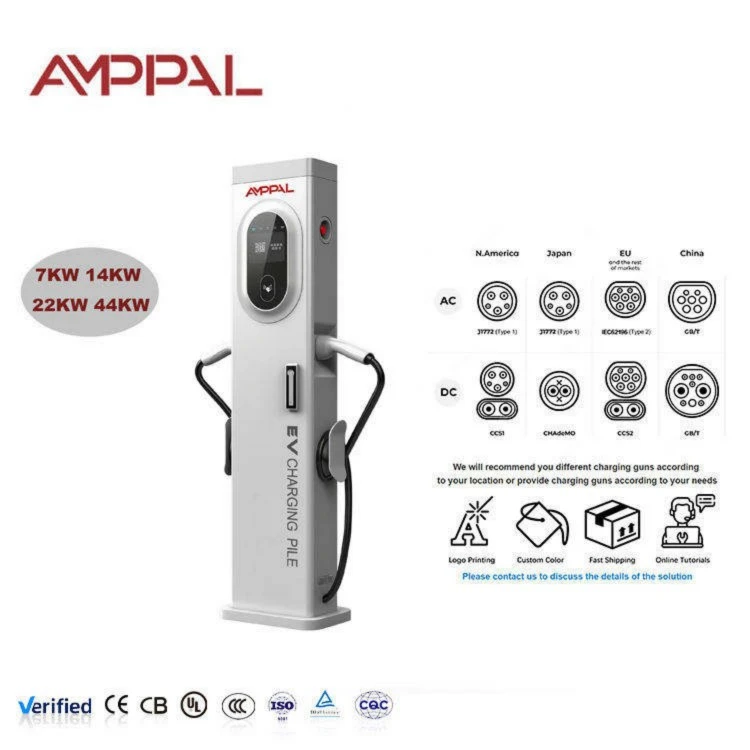

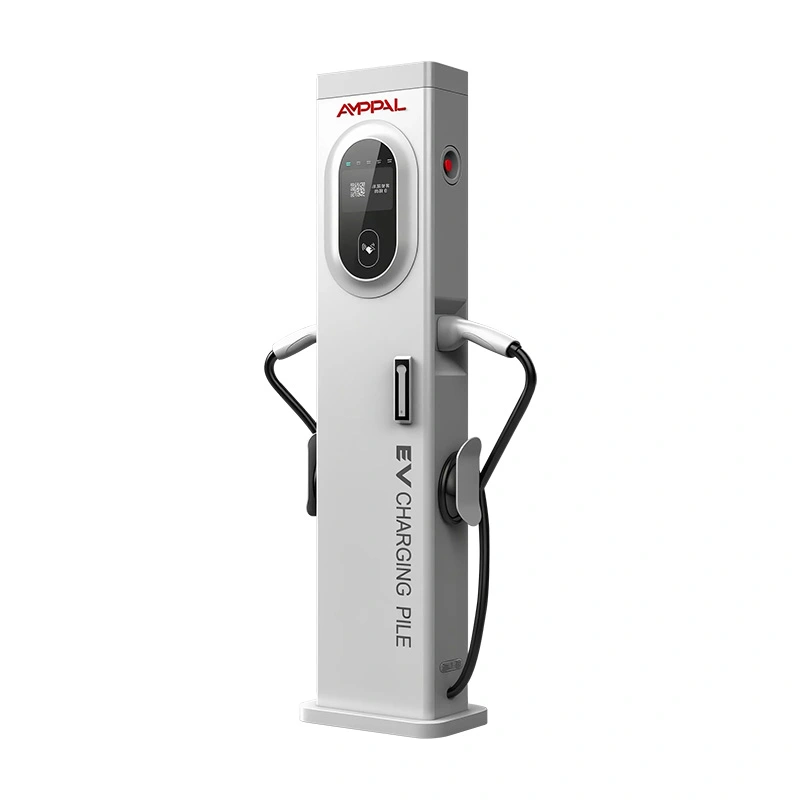

AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) mang hai súng Loại 2 ở 32A+32A trên nguồn cấp điện ba pha 380VAC, từ cột 300 x 150 x 1400mm với màn hình cảm ứng 5 inch. Mỗi ổ cắm có thể tiêu thụ khoảng 21kW; cặp đôi cùng nhau tiếp cận bảng tên 44kW.

Trang này được viết cho người ký vào bản vẽ điện. Nếu đó là bạn, hãy đọc phép toán cấp nguồn bên dưới trước khi bạn yêu thích bảng thông số kỹ thuật.

Tin tốt là phép toán rất đơn giản và công khai: vôn, ampe và căn bậc hai. Tin xấu là không ai làm điều đó vào ngày bộ sạc được giao đến. Hãy thực hiện ngay bây giờ, trên giấy tờ, trước khi container được đặt trước.

Tải đầy đủ 32A+32A có ý nghĩa gì đối với trang web của bạn

Hai ô tô, cả hai đều có dòng điện 32A mỗi pha: bộ cấp nguồn của bạn phải mang khoảng 64A mỗi pha vào cùng một thời điểm, nếu không cầu dao ngược dòng sẽ ngắt vào thời điểm tồi tệ nhất có thể.

Sơ đồ máy biến áp: mỗi tháp bổ sung thêm tải kết nối lên tới 44kW; mười tòa tháp có nghĩa là 440kW trước khi tính hệ thống chiếu sáng và HVAC.

Kích cỡ cáp bắt đầu ở mức 16mm2 đồng mỗi pha trong thời gian ngắn và tăng dần theo khoảng cách; 25mm2 hoặc 35mm2 là phổ biến khi chạy trên 50 mét.

Nhiệm vụ của cầu dao: một cầu dao ba pha 80A hoặc hai thiết bị 40A với một thiết bị trên mỗi súng, mang lại khoảng không cho cặp đôi mà không gây ra những chuyến đi phiền toái.

Cân bằng pha là một lợi ích phụ: tải ba pha 32A+32A phù hợp với lưới điện hơn so với ba bộ sạc một pha 7kW xếp chồng lên nhau trên một pha.

Nếu trang web không thể cung cấp toàn bộ tải, quản lý tải OCPP 1.6J có thể giới hạn tháp ở mức ngân sách thấp hơn trong khi bạn vẫn giữ khoảng trống cho sau này.

Nhiệt là một phần của ngân sách: 44kW chạy trong nhiều giờ sẽ làm ấm phòng bảng điều khiển, vì vậy hãy lên kế hoạch thông gió trước mùa hè đầu tiên.

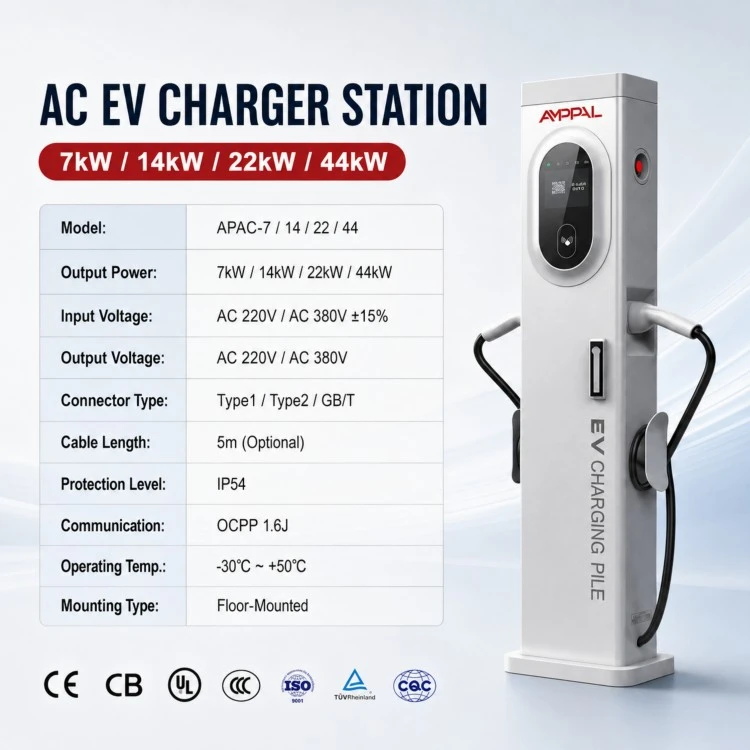

Thông số kỹ thuật

Các trường hợp sử dụng chứng minh công suất 44kW

Bãi kho nơi xe tải đậu từ một đến ba giờ giữa các ca; 44kW mỗi khoang biến thời gian ngừng hoạt động thành phạm vi có thể sử dụng được.

Các tuyến taxi và các trung tâm gọi xe, nơi các tài xế luân chuyển nhanh chóng và thời gian dừng xe chỉ dưới hai giờ.

Sân trước dừng xe tải phục vụ xe tải giao hàng và xe thương mại hạng nhẹ đến 3,5 tấn.

Bến cảng nơi một dãy tháp chia sẻ một phòng máy biến áp.

Đội xe cho thuê xe điện phải quay vòng xe giữa các lần thuê mà không phải chờ qua đêm.

Các khu dân cư có dịch vụ ba pha trong đó 44kW là nguồn điện xoay chiều cao nhất mà nhà phân phối cho phép trên bộ cấp nguồn.

Các bãi đỗ xe ở sân bay và nhà ga, nơi có rất nhiều xe plug-in hybrid buổi sáng cần được nạp tiền nhanh chóng trước khi khởi hành.

Đọc dòng điện: Từ bảng điều khiển đến phích cắm

Nguồn điện rời khỏi bảng phân phối trên bộ cấp nguồn ba pha và đi vào tháp thông qua tuyến đế. Bên trong, trạm đo từng khẩu súng độc lập nên bảng tên 44kW không phải là một ổ cắm khổng lồ mà là hai mạch 32A dùng chung một vỏ.

Khi một chiếc ô tô cắm vào, nó có thể sử dụng toàn bộ 32A của súng riêng. Khi xe thứ 2 tới thì cả hai kéo lên 32A; tháp giữ hai phiên riêng biệt để thanh toán và OCPP 1.6J báo cáo riêng năng lượng của từng đầu nối.

Việc đo lường theo ổ cắm đóng vai trò quan trọng đối với việc thanh toán chia đôi: người thuê A trả tiền cho súng 1, người thuê B trả cho súng 2 và máy chủ không bao giờ trộn lẫn tổng số hai kWh.

Một cái bẫy đáng được đặt tên: giảm giá trị. Nếu nguồn cấp dữ liệu yếu, cầu dao sẽ chuyển động thay vì tháp chạy chậm lại. Nắp phần sụn là giải pháp thay thế có kiểm soát, vì vậy hãy quyết định ngân sách trước khi nối dây chứ không phải sau chuyến đi đầu tiên.

Hồ sơ chất lượng mà kỹ sư cơ sở vật chất có thể tin cậy

Sự tuân thủ được tuân thủ theo các chỉ thị Điện áp thấp và EMC, đồng thời tệp được kiểm tra lại bất cứ khi nào giai đoạn nguồn thay đổi.

Mỗi trạm đều được thử nghiệm hi-pot và nối đất trước khi rời khỏi đường dây - ở mức 32A cho mỗi khẩu súng, không có giới hạn cho đường đi trên mặt đất đáng ngờ.

Chạy nhiệt toàn tải: tháp 44kW được thử nghiệm đốt cháy trong 48 giờ liên tục ở dòng điện trên bảng tên, với nhiệt độ tủ được ghi lại.

Các cột được lấy mẫu chạy theo chu trình nhiệt IEC 60068 trong khoảng từ -30°C đến +70°C, cộng thêm 96 giờ phun muối khi hoàn thiện.

Thanh cái và các khớp nối đã được kiểm tra mô-men xoắn; các đầu nối lỏng lẻo là nguyên nhân kinh điển gây ra sự cố nhiệt ở thiết bị xoay chiều dòng điện cao.

Nguồn cung ứng linh kiện tuân theo RoHS và REACH trong hệ thống ISO 9001:2015; Phạm vi CCC, TÜV, UL và CB tồn tại ở cấp nhà máy.

Trình tự hội tám trạm

Vỏ cắt laser, dung sai 0.1mm, trên dây chuyền CNC.

Bấm phanh gấp và hàn đường nối thân tháp.

Robot FANUC hàn tấm đế và giá đỡ đệm.

Làm sạch và hoàn thiện bề mặt ba giai đoạn.

Phần dòng điện cao: thanh cái, công tắc tơ và thiết bị chuyển mạch định mức 32A được trang bị và mô-men xoắn.

Đo lường và điện tử: đồng hồ đo kWh trên mỗi ổ cắm, bảng liên lạc và màn hình cảm ứng 5 inch.

Tải chương trình cơ sở và tuân thủ OCPP chạy trên máy chủ thử nghiệm.

Kiểm tra tải lấy mẫu, hi-pot, kiểm tra trực quan, sau đó đóng gói. Sản xuất chạy 15-20 ngày làm việc.

Hướng dẫn định cỡ: Khi nào 44kW phù hợp (và khi nào không)

Mua tháp 44kW khi máy biến áp và bảng điều khiển đã có khoảng trống hoặc khi bạn đang thiết kế hệ thống điện từ đầu và có thể xác định kích thước chính xác. Công suất bổ sung so với mô hình 14kW chỉ có hiệu quả nếu nguồn cấp dữ liệu có thể cung cấp nó.

Bỏ qua nó nếu cơ sở của bạn sử dụng nguồn điện một pha 32A; bạn sẽ vận hành tòa tháp với một phần nhỏ so với xếp hạng của nó, trả tiền cho công suất mà bạn không thể sử dụng. Cũng bỏ qua điều này khi ô tô đậu qua đêm trong hơn 8 giờ; AC 7-11kW có chi phí thấp hơn và thời lượng pin nhẹ hơn. Và nếu đội xe của bạn có bãi đậu xe ổn định với lịch trình nghiêm ngặt, trước tiên hãy xác nhận dung lượng kết nối được phép của nhà phân phối; một số khu vực giới hạn mức sạc AC trên mỗi địa điểm.

Nếu bảng điều khiển chật hẹp nhưng nhu cầu là có thật thì câu trả lời trung thực là quản lý tải: hãy để OCPP đậy nắp các tòa tháp ngay bây giờ và tăng giới hạn khi địa điểm phát triển. Kế hoạch đó phù hợp với tháp này vì phần sụn chấp nhận giới hạn dòng điện từ xa.

Đối thủ súng kép AMPPAL so với ngân sách

Công suất thực tế 32A+32A: một số tháp giá rẻ quảng cáo công suất 44kW nhưng được trang bị công tắc tơ 16A; chúng tôi in xếp hạng cho mỗi khẩu súng trên bảng tên.

Đo lường độc lập trên mỗi ổ cắm để thanh toán chia nhỏ, không phải là một đồng hồ tính tổng.

OCPP 1.6J qua Ethernet, 4G và WiFi, do đó tháp tham gia các hệ thống chuyển vùng và quản lý tải.

Bằng chứng thử nghiệm: chạy nhiệt đầy tải, nhật ký mô-men xoắn và kết quả phun muối có sẵn cho mỗi lô.

Điều khoản thương mại: Moq 1 chiếc, thời gian thực hiện 15-20 ngày làm việc, bảo hành 2 năm, phụ tùng DHL/FedEx.

Tùy chọn OEM cho nhãn hiệu logo, màn hình và cáp; xuất khẩu sang hơn 40 quốc gia kể từ năm 2014.

Chi tiết hậu cần và đóng gói

Mỗi tòa tháp được lắp ráp hoàn chỉnh trong thùng carton xuất khẩu 5 lớp có kích thước khoảng 350 x 220 x 1460mm với các khối góc xốp, bộ neo và các tuyến cáp bên trong; Tổng trọng lượng khoảng 45kg.

Bốn thùng carton được xếp vào một pallet có tấm bảo vệ cạnh và màng co; một container 40 feet chứa khoảng 60 tòa tháp được xếp chồng lên nhau hoặc lên tới 80 tòa xếp trên sàn và việc đóng gói lại LCL được sắp xếp theo yêu cầu.

Giá thường là FOB Ninh Ba hoặc Thượng Hải, với EXW theo yêu cầu. Mỗi lô hàng đều có hóa đơn, phiếu đóng gói, vận đơn, giấy chứng nhận xuất xứ và tuyên bố tuân thủ CE. Các chuyến hàng tổng hợp đến Trung Đông và CIS được sắp xếp hàng tuần, giúp rút ngắn thời gian vận chuyển cho các đơn hàng nhỏ hơn.

Dịch vụ bắt đầu với bảng điều khiển

Bảo hành 2 năm kể từ ngày giao hàng, bao gồm các lỗi sản xuất bao gồm cả phần dòng điện cao.

Phản hồi kỹ thuật 24 giờ; các kỹ sư của chúng tôi thường xuyên tham gia các cuộc gọi thử nghiệm để xem xét việc thiết lập bảng điều khiển với thợ điện của bạn.

Phụ tùng thay thế qua DHL/FedEx; công tắc tơ, đồng hồ đo và màn hình cảm ứng sẽ hết hạn trong vòng 2 ngày làm việc.

RMA bằng hình ảnh và số sê-ri: việc thay thế hoặc sửa chữa được xác nhận trước khi trả lại bất kỳ thứ gì.

Gói hỗ trợ miễn phí: bảng tính toán cấp liệu, giá trị mô-men xoắn và danh sách kiểm tra vận hành.

Cảnh báo nối dây và vận hành

Sai: giả sử cầu dao 32A che cả hai súng. Phải: định cỡ nguồn cấp cho tổng dòng điện là 64A mỗi pha hoặc bảo vệ từng súng riêng biệt.

Sai: sử dụng lại cáp mỏng từ hệ thống cũ. Bên phải: tối thiểu 16mm2 mỗi pha, tăng kích thước cho thời gian dài; kiểm tra sụt áp khi đầy tải.

Sai: để tháp nằm ở nắp phần sụn mãi mãi vì bảng điều khiển chưa bao giờ được nâng cấp. Đúng: ghi lại giới hạn vào nhật ký bảo trì và chỉ tăng giới hạn sau khi nguồn cấp dữ liệu đã được chứng minh.

Sai: trộn lẫn người thuê súng 1 và súng 2 trên một hóa đơn. Phải: luôn bật tính năng đo sáng trên mỗi ổ cắm; OCPP báo cáo từng trình kết nối riêng biệt.

Sai: bỏ qua mô-men xoắn sau khi đi bảo dưỡng. Bên phải: điều chỉnh lại mô-men xoắn các kết nối thanh cái và vấu hàng năm; hư hỏng do nhiệt trong thiết bị xoay chiều hầu như luôn bị lỏng các khớp nối.

Sai: bỏ qua thiết bị dòng điện dư. Bên phải: lắp RCD 30mA theo quy định địa phương; tháp hoạt động với bảo vệ RCD tiêu chuẩn.

Kỹ sư cơ sở vật chất nói theo cách riêng của họ

Một người quản lý kho hàng ở Almaty đã trang bị sáu tòa tháp cho đội xe 40 xe của thành phố. Bài toán về bộ cấp nguồn 64A mỗi pha là toàn bộ cuộc trò chuyện với nhà phân phối của anh ấy; Sau khi xác nhận khoảng trống của máy biến áp, quá trình vận hành mất một ngày. Ông lưu ý rằng các dấu hiệu mô-men xoắn trên nắp thanh cái khiến các thợ điện của ông không thể đoán được.

Một nhà điều hành hậu cần ở Guadalajara đã ghép nối các tòa tháp với máy biến áp 250kVA cho 20 vịnh theo quy hoạch. Họ thừa nhận họ đã đánh giá quá cao máy biến áp một bước; chi phí tăng thêm là nhỏ và con đường tăng trưởng hiện đã miễn phí. Khiếu nại của họ: menu 5 inch rất sâu và dù sao thì người lái xe cũng chủ yếu sử dụng ứng dụng này.

Một nhà điều hành nhà kho gần Moscow vận hành các tòa tháp ở mức công suất phần sụn 11kW cho đến khi bộ cấp nguồn thứ hai được cấp điện vào năm tới. Đó chính xác là kế hoạch dàn dựng mà chúng tôi đề xuất và đó là lý do tại sao họ không mua bộ sạc đơn giá rẻ hơn.

Câu hỏi thường gặp: Nguồn, Bảng điều khiển và Súng kép

Hỏi: Một tháp 44kW cần có bộ cấp nguồn nào?

Trả lời: Nguồn cấp ba pha có kích thước khoảng 64A mỗi pha ở mức đầy tải, với dây dẫn 16-25mm2 tùy thuộc vào chiều dài chạy.

Hỏi: Cả hai khẩu súng thực sự có thể cung cấp 32A cùng một lúc không?

Đ: Có, mỗi khẩu súng có dòng điện định mức 32A mỗi pha; họ cùng nhau tiếp cận bảng tên 44kW.

Hỏi: Máy biến áp 250kVA có thể hỗ trợ bao nhiêu tháp?

A: Khoảng năm giờ khi đầy tải; với quản lý tải OCPP, bạn có thể cài đặt nhiều hơn và giới hạn tổng số.

Hỏi: Tháp có hỗ trợ quản lý tải không?

Trả lời: Có, giới hạn dòng điện từ xa OCPP 1.6J cho phép nền tảng giới hạn từng đầu nối.

Hỏi: Tháp này có tương thích với một pha không?

A: Không, nó cần ba pha 380VAC; đối với các cơ sở sử dụng điện một pha, hãy xem các trạm 3,5-7kW treo tường của chúng tôi.

Câu hỏi: Kích thước cáp nào để chạy 60 mét?

A: Tính sụt áp ở mức 64A mỗi pha; hầu hết đường chạy 60m trên đất có diện tích 25 mm2, nhưng hãy xác minh với thợ điện của bạn.

Hỏi: Tại sao việc đo sáng trên mỗi khẩu súng lại quan trọng?

Đáp: Hai người thuê trên cùng một tòa tháp cần có tổng số kWh riêng biệt để thanh toán hợp lý; tháp đo từng ổ cắm một cách độc lập.

Hỏi: Thời gian dẫn đầu là gì?

Trả lời: 15-20 ngày làm việc đối với các mẫu tiêu chuẩn sau khi đặt cọc, giống như các tháp AC khác của chúng tôi; đơn đặt hàng số lượng lớn được lên kế hoạch theo báo giá.
