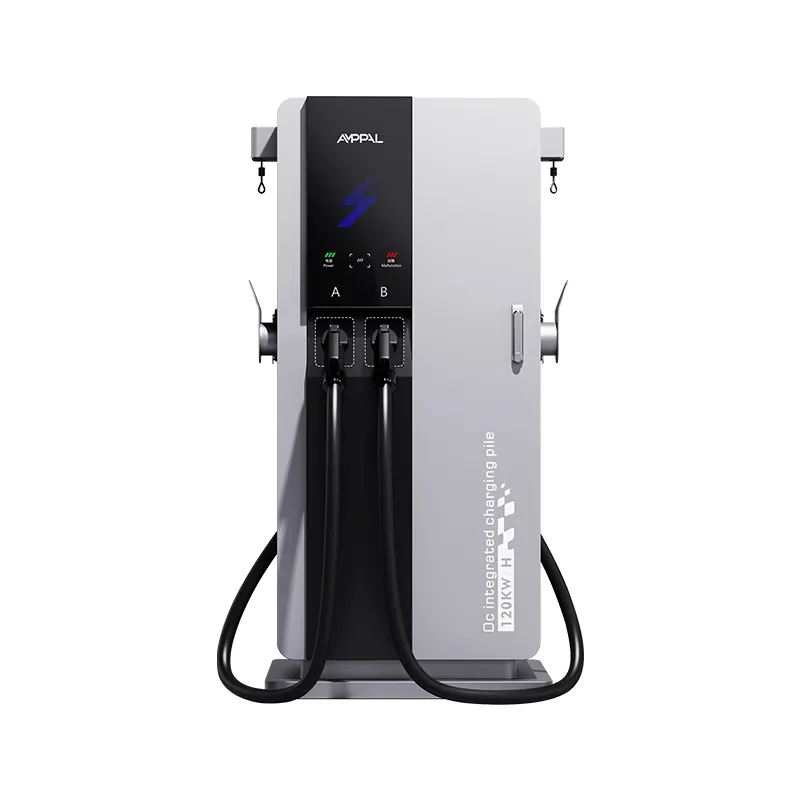

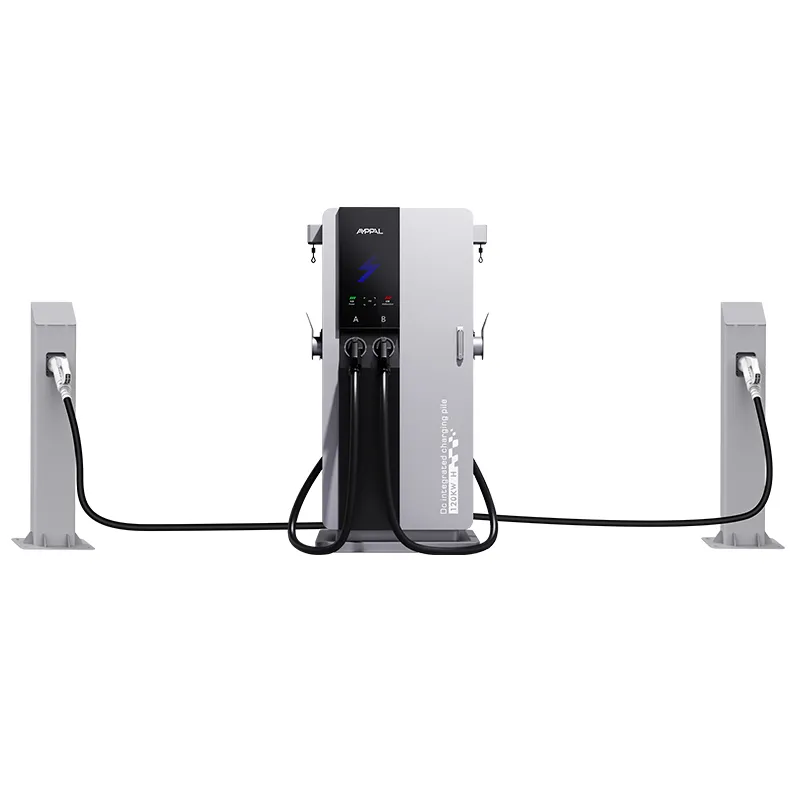

Bộ sạc DC EV tích hợp thông minh 60kW để sạc cho đội xe

750 × 550 mm: Câu chuyện dấu chân đằng sau bộ sạc tích hợp 60kW

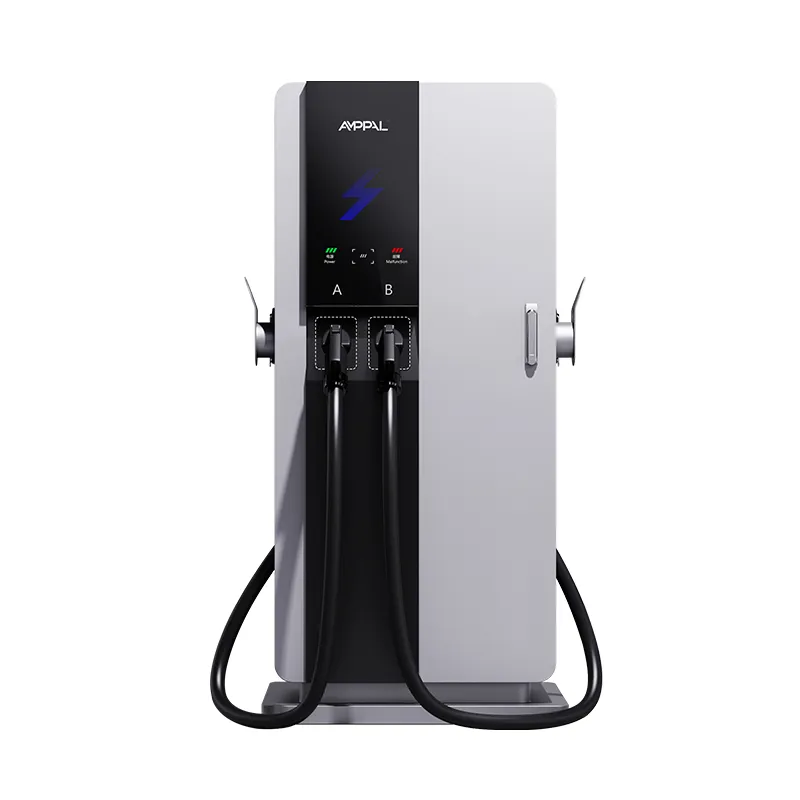

Hầu hết các bộ sạc nhanh đều được thiết kế cho vùng đất trống; cái này được thiết kế cho không gian còn sót lại ở rìa bãi đậu xe. AF-DC-60-Y-B-O-3/4/5-H là thiết bị DC 60kW tích hợp có chiều cao 1700 mm trên đế 750 × 550 mm — khoảng 1/3 diện tích sàn của tủ thông thường. Sự khác biệt đó quyết định liệu một địa điểm có thể tổ chức tính phí nhanh hay không, bởi vì đất đai là hạng mục không ai đưa vào ngân sách.

Nó được gắn trên một tấm bê tông cốt thép nhỏ, giúp công việc dân dụng trở thành công việc trong một ngày thay vì một dự án kéo dài một tuần. Màn hình cảm ứng 7 inch xử lý HMI và vỏ hỗ trợ CCS1, CCS2, CHAdeMO, GB/T và NACS, vì vậy một mẫu phục vụ hầu hết các thị trường nhập khẩu.

Thân máy mỏng cũng có cái giá của nó: có ít chỗ hơn cho các bộ phận quá khổ, đó là lý do tại sao 3-Series được chế tạo cho công suất 60kW thay vì dành cho công suất cao nhất.

Bạn đạt được gì khi tủ co lại

Nền 0,41 m2: 750 × 550 mm phù hợp với cửa cửa hàng, đảo bơm hoặc bãi đỗ xe hẹp.

Tấm sàn nhỏ hơn và ít bê tông hơn: tấm đệm gia cố tiêu chuẩn trong sách hướng dẫn sử dụng sẽ thay thế bệ đỡ đầy đủ thiết bị.

Chiều cao 1700 mm giúp màn hình cảm ứng và đầu nối ở tầm với thoải mái đối với hầu hết người lái xe.

Một miếng đệm cho mỗi đơn vị có nghĩa là bạn có thể thêm từng quầy hàng một khi nhu cầu tăng lên mà không cần phải làm lại các công trình dân dụng.

Thân xe mảnh mai dành chỗ trong cùng một khoang để quản lý cáp, cột trụ và làn đường chờ.

Đầu vào AC380V±15% đáp ứng được lưới điện nông thôn, nơi thường xuyên xảy ra hiện tượng sụt áp và lệch điện áp.

Thông số kỹ thuật

Thông số kỹ thuật xuất xưởng của AF-DC-60-Y-B-O-3/4/5-H chính xác như được vận chuyển.

Những điểm chật hẹp nơi thiết bị 60kW này phù hợp còn thiết bị cỡ lớn thì không

Mặt tiền cửa hàng tiện lợi: căn hộ nằm cạnh cửa, có thể nhìn thấy từ quầy tính tiền, không chiếm chỗ đậu xe.

Các bãi đỗ xe nhỏ dưới 20 bãi: một hoặc hai bãi đáp ứng nhu cầu trên nguồn điện 380V hiện có mà không cần nâng cấp máy biến áp.

Các góc trạm xăng: tòa tháp mỏng nằm gọn giữa đảo bơm và hàng rào ranh giới.

Lô bên khách sạn: một đơn vị phục vụ khách qua đêm và khách trong ngày từ cùng một khu.

Nhà xưởng và kho chứa nhỏ: một tháp 60kW sạc cho đội xe giữa các công việc, trong nhà hoặc dưới tán cây.

Làm thế nào 60kW chảy qua tòa tháp 1,7 mét

Nguồn điện đi vào ở dòng điện ba pha AC380V, được chỉnh lưu và chuyển đổi thành 200-1000VDC và thoát ra thông qua bất kỳ đầu nối nào mà xe mong muốn. Cách bố trí dạng tháp đặt các mô-đun nguồn ở mức thấp, chiều cao của bộ điều khiển ở giữa và màn hình cảm ứng 7 inch ngang tầm mắt, giúp giữ trọng tâm hướng xuống và giao diện thuận tiện.

Làm mát là không khí cưỡng bức đi qua cửa hút bên hông. Chiều cao của tháp mang lại cho luồng không khí một đường thẳng đứng dài giúp hút nhiệt ra khỏi các mô-đun và quạt tăng tốc khi tải, do đó, trong thời gian rảnh rỗi sẽ luôn yên tĩnh. Ở một vị trí nhỏ phía trước cửa hàng, điều này quan trọng hơn vẻ bề ngoài vì tài xế và nhân viên dành toàn bộ thời gian trong phạm vi vài mét quanh đơn vị.

Báo cáo OCPP 1.6/2.0, chẩn đoán từ xa và cập nhật chương trình cơ sở chạy qua Ethernet, WiFi hoặc 4G — tích hợp phụ trợ giống như các thiết bị lớn hơn của chúng tôi. Những thay đổi với cơ thể nhỏ gọn hoàn toàn là vật lý: ít đất hơn, ít bê tông hơn, ít gián đoạn hơn trên địa điểm.

Kiểm tra chất lượng trên một chiếc tủ không có chỗ cho sự thỏa hiệp

Phê duyệt loại CE và TUV trên thiết bị hoàn chỉnh; Báo cáo UL và CB có sẵn cho các tệp xuất.

Phun muối suốt 96 giờ lên vỏ bọc, điều này rất quan trọng vì các thiết bị nhỏ gọn thường nằm gần lề đường hơn.

Kiểm tra độ rung khi lắp mô-đun để việc vận chuyển và xử lý ở địa điểm gồ ghề không làm lỏng các khớp nối bên trong.

Ghi lại toàn bộ tải trong 48 giờ với các nhật ký được liên kết với số sê-ri.

Màn hình cảm ứng đã được kiểm tra khả năng đọc dưới ánh sáng mặt trời trực tiếp và khi đeo găng tay.

Các mô-đun được định mức từ -30°C đến +55°C; đơn vị hoàn chỉnh được chỉ định -25°C đến +50°C.

Lắp ráp Compact 3-Series trên Đường dây DC

Bước 1. Vỏ mỏng được cắt bằng laser từ thép và được hàn bằng robot trên dây chuyền FANUC.

Bước 2. Phanh nhấn TRUMPF gập thân xe; sơn tĩnh điện và bảo dưỡng theo sau.

Bước 3. Tấm đế, giá mô-đun và đệm cáp được lắp trên đường dây DC.

Bước 4. Phần đầu vào 380V và bộ bảo vệ đột biến được nối dây với điều khiển mô-men xoắn.

Bước 5. Các mô-đun chỉnh lưu được lắp đặt, sau đó là HMI 7 inch và bộ điều khiển trạm.

Bước 6. Mỗi tổ máy được thử tải ở mức 60kW với hiệu suất được ghi lại trên mỗi tổ máy.

Bước 7. Chu kỳ đốt cháy 48 giờ ở các mức tải khác nhau.

Bước 8. Kiểm tra lần cuối và đóng thùng; nhà máy đã xuất xưởng hơn một triệu chiếc cho đến năm 2024.

Thiết bị 60kW nhỏ gọn có phù hợp với lô đất của bạn không? Đọc cái này trước

Chọn 3-Series khi địa điểm có điều kiện chật hẹp hoặc khi bạn muốn bắt đầu với quy mô nhỏ và phát triển từng chuồng. Việc lắp đặt đế và tấm đệm đơn có kích thước 750 × 550 mm giúp chi phí dân dụng ở mức thấp và 60kW vẫn cung cấp điện năng hữu ích trong vòng chưa đầy một giờ cho hầu hết các xe điện chở khách.

Hãy bỏ qua nếu bạn đã có không gian rộng rãi và lên kế hoạch cho các phiên sử dụng công suất 150kW trở lên; một chiếc tủ lớn hơn giúp bạn có nhiều không gian hơn cho cùng một công việc. Cũng bỏ qua nếu trang web của bạn không thể cung cấp AC380V, vì thiết bị này được cố định cho loại đầu vào đó.

Đối với cách bố trí hai súng, bạn thường sẽ lắp đặt hai tòa tháp cạnh nhau, điều này sẽ tăng gấp đôi công việc của bệ. Hãy cân nhắc nó với một tủ súng đôi trước khi bạn đặt hàng.

Một lưu ý trung thực nữa: 60kW là một con ngựa phù hợp nhưng không phải là một con số tiêu đề. Nếu hoạt động tiếp thị của bạn phụ thuộc vào công suất lớn nhất trong khu vực lân cận, thì công suất 60kW nhỏ gọn sẽ không mang lại cho bạn quyền khoe khoang đó — nó mang đến cho bạn một trạm thực sự phù hợp.

Tại sao các đại lý chọn dòng sản phẩm nhỏ gọn của AMPPAL cho các cơ sở nhỏ

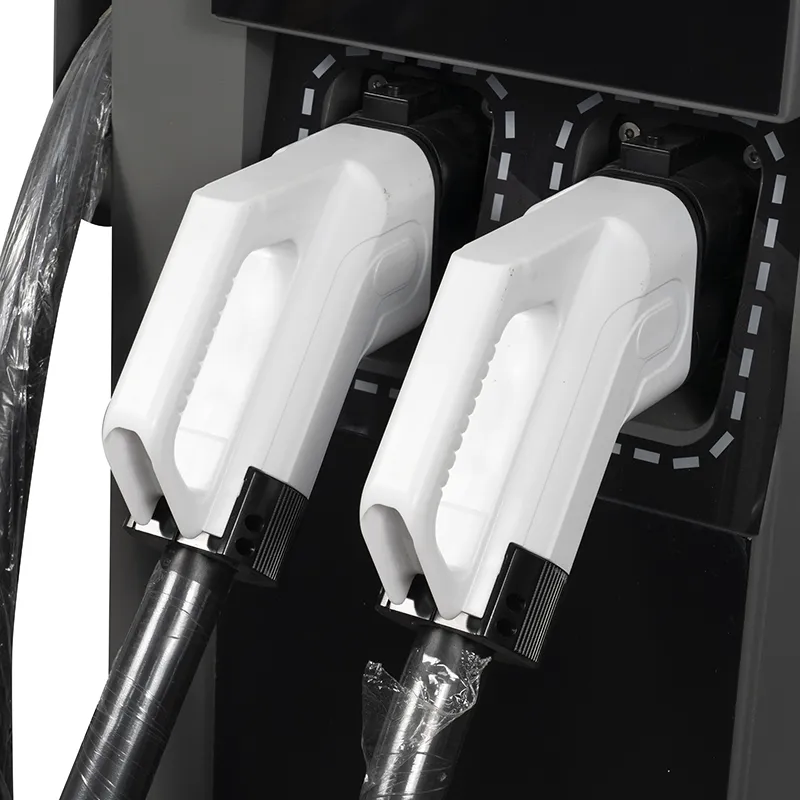

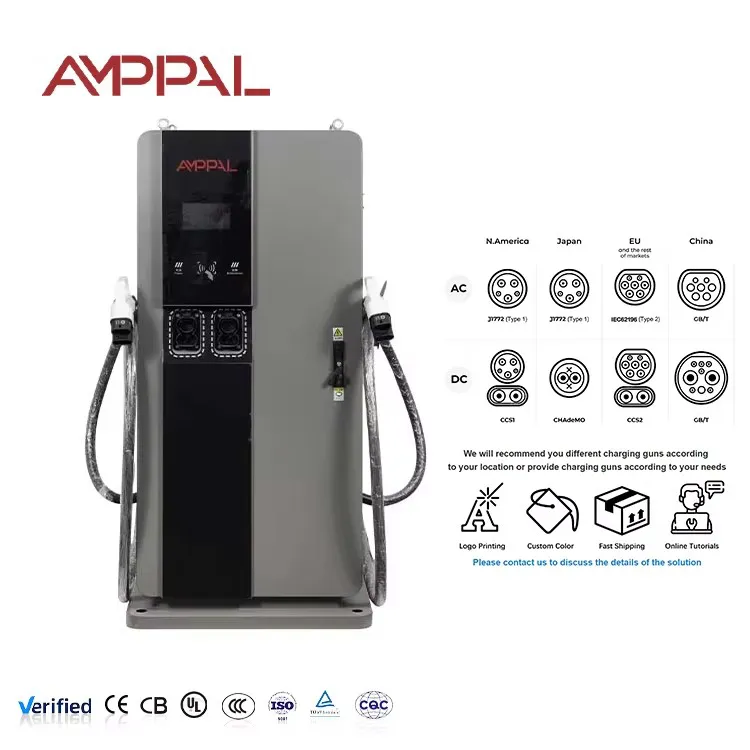

Một SKU bao gồm CCS1, CCS2, CHAdeMO, GB/T và NACS, vì vậy đại lý sẽ cung cấp một mẫu cho nhiều thị trường.

Giao hàng từ 15–20 ngày làm việc sau khi phê duyệt bản vẽ; MOQ từ một container.

Nhãn hiệu OEM/ODM trên tủ và màn hình khởi động màn hình cảm ứng, với tên đại lý được in trên tấm cửa.

Chứng chỉ CE, TUV, UL, CB có trong gói báo giá.

Hỗ trợ từ một nhà máy tự vận hành hơn 200 trạm, vì vậy câu trả lời đều có căn cứ trên các địa điểm thực tế.

Thân hẹp vận chuyển với giá cước container tiêu chuẩn, giúp dự đoán được chi phí cập bến cho các đơn hàng nhỏ.

Kích thước thùng và số lượng thùng chứa cho đơn vị nhỏ gọn

Tháp 1700 mm được vận chuyển thẳng đứng trong một thùng khung thép có kích thước khoảng 1850 × 750 × 700 mm, có túi nĩa và hai vấu nâng. Đầu nối, cáp và cầu chì dự phòng được đựng trong hộp phụ kiện có đệm bên trong thùng.

Bởi vì đơn vị này hẹp nên hai thùng có thể chia sẻ chiều rộng của một container khối cao 40ft ở một số cấu hình; kế hoạch tải được gửi cùng với báo giá để số lượng chính xác cho đơn đặt hàng của bạn. Đối với đơn hàng thử nghiệm đầu tiên, một thùng hàng sẽ được vận chuyển dưới dạng vận chuyển hàng LCL mà không cần xử lý đặc biệt.

Điều kiện là FOB Ninh Ba hoặc CIF tới nơi đến. Hóa đơn, danh sách đóng gói, vận đơn, giấy chứng nhận xuất xứ và báo cáo kiểm tra được phát hành trong vòng 3 ngày làm việc kể từ ngày xếp hàng.

Hậu mãi cho lắp đặt nhỏ gọn

Bảo hành tiêu chuẩn 2 năm bao gồm các mô-đun, HMI và tầng nguồn.

Các mô-đun dự phòng và màn hình cảm ứng được vận chuyển chéo trong vòng 5 ngày làm việc.

Chẩn đoán từ xa qua OCPP để tìm lỗi và cập nhật chương trình cơ sở.

Hướng dẫn lắp đặt tấm bê tông và nối đất trên các công trường nhỏ.

Lịch trình làm sạch bộ lọc cho đường dẫn luồng khí thẳng đứng.

Những lỗi lắp đặt thường gặp với bộ sạc nhỏ gọn

Sai: đổ tấm nhỏ hơn bản vẽ pad trong hướng dẫn. Đúng: làm theo mẫu gia cố và neo được hiển thị trong hướng dẫn lắp đặt.

Sai: nhét tháp vào góc không có khoảng trống phía sau. Đúng: chừa khoảng trống phục vụ được chỉ định trong hướng dẫn sử dụng cho lối vào cửa.

Sai: chôn đầu tuyến cáp bên dưới lớp hoàn thiện. Đúng: đưa ống dẫn vào bên trong miếng đệm ở vị trí đã đánh dấu.

Sai: giả sử một thiết bị 60kW bao phủ lô 30 khoang. Đúng: lập kế hoạch một đơn vị cho 4–6 quầy hàng theo nhu cầu thực tế, cộng với tiền lãi.

Sai: lắp máy sao cho màn hình cảm ứng hướng ra nắng chiều mà không có nắp. Phải: hướng HMI tránh ánh sáng chói trực tiếp để giữ cho màn hình dễ đọc và mát.

Chủ sở hữu trang web nhỏ nói gì sau một năm

Một chủ cửa hàng tiện lợi ở Thành phố Hồ Chí Minh, Việt Nam đã đặt một khối ở mặt tiền cửa hàng vào năm 2025. Tấm sàn được đổ chỉ trong một buổi sáng, và lượng người qua lại cửa hàng sẽ bù đắp chi phí điện; phàn nàn là màn hình cảm ứng bám bụi trong không khí nhiệt đới nên họ lau hàng tuần bằng vải khô.

Một khách sạn nhỏ ở Nairobi, Kenya điều hành hai đơn vị phục vụ khách và xe tải giao hàng của chủ sở hữu. Chiều cao 1700 mm dễ dàng đặt dưới mái che và phần chân đế hẹp giúp cho bãi đậu xe có thể sử dụng được; người quản lý muốn bộ sạc được báo cáo vào bảng điều khiển riêng của khách sạn mà OCPP hiện xử lý thông qua nền tảng của bên thứ ba.

Một nhóm nhà hàng ở Bali, Indonesia đã bổ sung thêm một đơn vị bên cạnh lối vào bãi đậu xe vào năm 2025. Tấm đệm có giá chưa đến một tháng phí đỗ xe cho người phục vụ và màn hình cảm ứng hiển thị thực đơn bữa trưa; Điểm hấp dẫn duy nhất là độ dài cáp dành cho những chiếc SUV cỡ lớn đậu ở rìa xa của vịnh.

Câu hỏi thường gặp: Bộ sạc 60kW nhỏ gọn dành cho không gian hạn chế

Q: Thiết bị cần bao nhiêu mặt đất?

A: Đế có kích thước 750 × 550 mm cộng với khoảng hở trong hướng dẫn sử dụng; tấm bê tông thường có diện tích khoảng một mét vuông.

Hỏi: Nó có hỗ trợ NACS không?

Đáp: Có, NACS là một trong năm tùy chọn đầu nối cùng với CCS1, CCS2, CHAdeMO và GB/T.

Q: Nó có thể sạc một chiếc xe tải không?

A: Chủ yếu là xe điện và xe tải chở khách; đối với xe tải hạng nặng, bạn sẽ muốn một mẫu xe có công suất cao hơn.

Q: Nó cần đầu vào gì?

A: AC380V±15% ba pha; nó chuyển đổi thành 200-1000VDC cho xe.

Hỏi: Có cần dùng máy biến áp không?

Đáp: Chỉ khi trang web của bạn thiếu nguồn cấp 380V; hầu hết các trang web thương mại nhỏ ở thị trường 380V đều kết nối trực tiếp.

Hỏi: Quá trình cài đặt mất bao lâu?

Đáp: Tấm lót, neo, ống dẫn và vị trí — hầu hết các cơ sở đều sẽ tính phí trong vòng hai ngày.

Hỏi: Bảo hành là gì?

Đáp: Tiêu chuẩn 2 năm cho toàn bộ thiết bị, bao gồm cả màn hình cảm ứng.

Hỏi: Hai đơn vị có thể dùng chung một cầu dao được không?

Đáp: Họ có thể chia sẻ một bộ nạp có kích thước tổng cộng, nhưng mỗi đơn vị vẫn cần có thiết bị bảo vệ riêng.

Hỏi: Tòa tháp có cần mái che hay nơi trú ẩn không?

Trả lời: Không, đó là IP54 và được thiết kế để sử dụng ngoài trời; mái che là để tạo sự thoải mái cho người lái chứ không phải cho máy móc.
