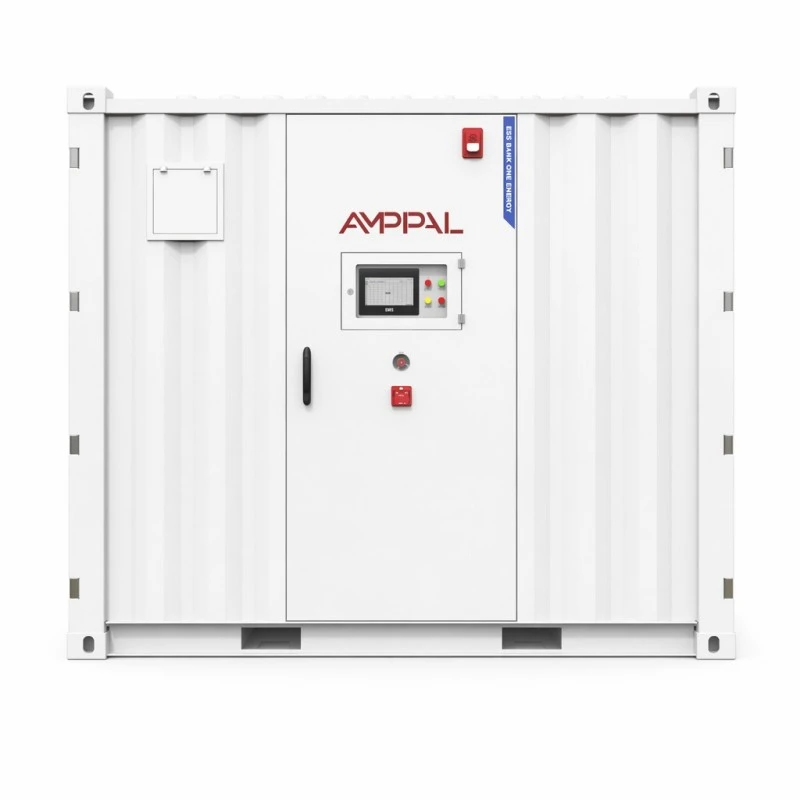

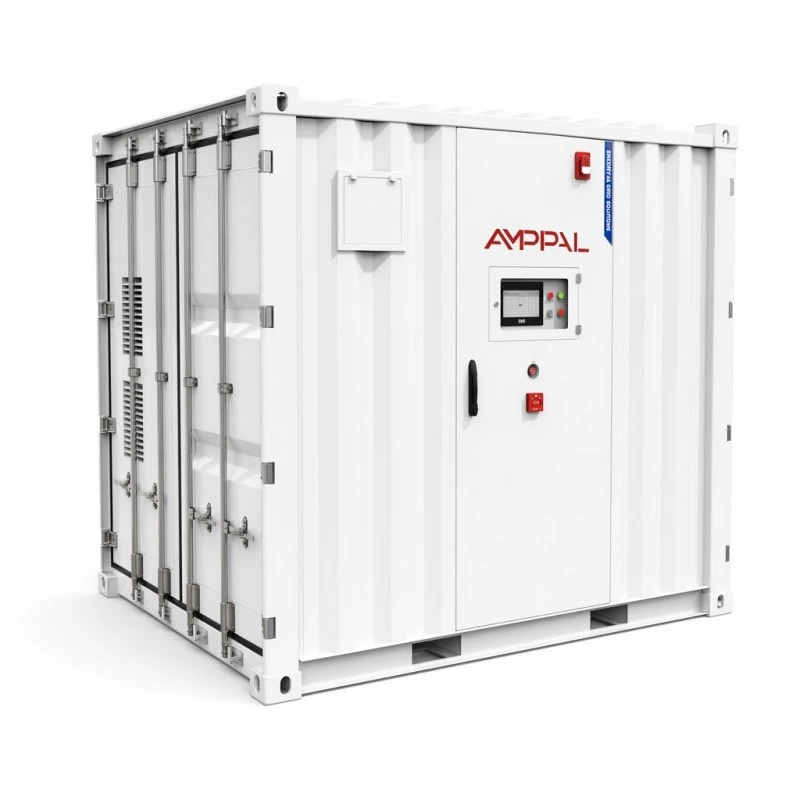

Hệ thống lưu trữ năng lượng pin trong container quy mô tiện ích

Hệ thống lưu trữ năng lượng pin trong container quy mô tiện ích tích hợp các thùng chứa 3048mm được lắp ráp tại nhà máy với các tùy chọn công suất 1060kWh và 1215kWh. Được chế tạo với pin LFP 3.2V/314Ah, nó có tính năng quản lý nhiệt độ làm mát bằng không khí thông minh, chống cháy tác nhân kép và vỏ được xếp hạng IP54. Mỗi thiết bị đúc sẵn được cung cấp sẵn sàng để nối dây DC và vận hành thử tại chỗ.

Gửi yêu cầu

Mô tả Sản phẩm

Những gì đến trên xe tải

Các dự án megawatt giờ thông thường được lắp ráp tại chỗ: các gói được đặt trên pallet, giá đỡ được nâng lên, dây cáp được kéo và một nửa thời gian vận hành được dành để khắc phục các lỗi nối dây xảy ra trong tuần lắp đặt. Hệ thống lưu trữ năng lượng pin có quy mô tiện ích sẽ đảo ngược trình tự đó. Các bộ pin 48 hoặc 55, vòng lặp điều hòa không khí, hệ thống chữa cháy bình xịt và perfluorohexanone cũng như hệ thống dây giám sát đều được tích hợp trên sàn nhà máy của chúng tôi ở Nhạc Thanh, được thử nghiệm dưới dạng một hệ thống và được vận chuyển dưới dạng một đơn vị 3048*2438*2591mm duy nhất. Khi đến nơi, nhóm công trường đặt nó lên tấm đệm đã chuẩn bị sẵn, chạy cáp đầu vào DC từ đáy tới PCS/EMS của dự án và bàn giao để vận hành thử. Thời gian lắp ráp tại nhà máy được dời ra khỏi lộ trình quan trọng của bạn, thường là toàn bộ mục đích của việc mua một thùng chứa thay vì hệ thống giá đỡ.

Năm con số xác định hai biến thể

Công suất định mức 1060kWh và 1215kWh từ cùng một vỏ: 48 gói so với 55 gói pin LFP 3.2V/314Ah, do đó sơ đồ diện tích, tấm đệm và cần trục không thay đổi giữa các biến thể.

Kiến trúc chuỗi khác nhau tùy theo thiết kế — 4P264S cho đơn vị 1060kWh ở mức danh nghĩa 844,8VDC, 5P242S cho đơn vị 1215kWh ở 774,4VDC — trong khi cả hai đều nằm trong khoảng 680~950VDC mà hầu hết các nền tảng PCS lớn đều chấp nhận.

Dòng điện sạc và xả tiêu chuẩn là 200A trên cả hai, ở tốc độ 0,5CP, giúp đầu ra DC của thùng chứa tương thích với các thiết kế xe buýt dự án điển hình.

Hiệu suất hệ thống được công bố ở mức tối đa là 88% ở 0,5C, được đo qua một lần sạc và một lần xả - con số này bao gồm các thiết bị phụ trợ, không chỉ dây pin.

Tuổi thọ được báo cáo là hơn 8000 chu kỳ ở 0,5C và 25°C với khả năng duy trì năng lượng ít nhất 80% và dải hoạt động từ 0°C đến +50°C phù hợp với nội thất có máy lạnh.

1.06–1.215MWh Containerized Battery Energy Storage System for Utility-Scale Energy Storage

Thông số kỹ thuật

Loại	tham số	Model 1060kWh	Model 1215kWh
phía DC	Công suất định mức	1060kWh	1215kWh
	Loại tế bào	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	Chuỗi hệ thống pin	4P264S	5P242S
	đặc điểm kỹ thuật GÓI	70.4V314Ah	70.4V314Ah
	KHÔNG. của GÓI	48 chiếc	55 CÁI
	Điện áp danh định	844.8VDC	774.4VDC
	Dải điện áp	680~950VDC	680~950VDC
	Dòng sạc/xả tiêu chuẩn	200A	200A
Thông số hệ thống	Hiệu quả hệ thống	Hiệu suất TỐI ĐA 88% @0,5C / 1 lần sạc 1 lần xả	Hiệu suất TỐI ĐA 88% @0,5C / 1 lần sạc 1 lần xả
	Tuổi thọ hệ thống	>8000lần(0.5C@25°C) Tỷ lệ giữ năng lượng ≥ 80%	>8000lần(0.5C@25°C) Tỷ lệ giữ năng lượng ≥ 80%
	Phương pháp nối dây	Mục nhập đáy DC	Mục nhập đáy DC
	Tốc độ sạc và xả	0,5CP	0,5CP
	Phương pháp quản lý nhiệt	Máy điều hòa không khí làm mát bằng không khí thông minh	Máy điều hòa không khí làm mát bằng không khí thông minh
	Giao thức truyền thông	CAN/Eth/RS485(4G Tùy chọn)	CAN/Eth/RS485(4G Tùy chọn)
	Hệ thống phòng cháy chữa cháy	Bình xịt & Perfluorohexanone	Bình xịt & Perfluorohexanone
	xếp hạng IP	IP54	IP54
	Kích thước sản phẩm	304824382591mm	304824382591mm
	Trọng lượng sản phẩm	9500kg	10500kg
Yêu cầu về môi trường	Phạm vi nhiệt độ hoạt động	0°C~+50°C	0°C~+50°C
	Phạm vi độ ẩm hoạt động	0~95%RH(Không ngưng tụ)	0~95%RH(Không ngưng tụ)
	Độ cao hoạt động	2000m (Giảm tải >2000m)	2000m (Giảm tải >2000m)
	Chứng nhận	GÓI: CE ROHS UN38.3 MSDS	GÓI: CE ROHS UN38.3 MSDS
	Bảo hành	5 năm	5 năm

Các trang web hoa hồng một giờ Megawatt

Các khu công nghiệp có thời gian cao điểm vào buổi tối từ 2-4 giờ và cơ cấu biểu giá sẽ khuyến khích việc chuyển đổi khung thời gian đó.

Thay thế máy phát điện diesel: 1060kWh ở mức xả 200A đáp ứng tải công nghiệp khiêm tốn thông qua thời gian ngừng hoạt động thông thường mà không cần hậu cần nhiên liệu.

Các trang trại năng lượng mặt trời hoặc gió cần tăng cường sản lượng và nắm bắt lượng điện năng có thể bị cắt giảm.

Các công ty phân phối trì hoãn việc nâng cấp trạm biến áp bằng cách giảm thời gian cao điểm của tuyến lộ trong một hoặc hai mùa.

Các địa điểm khai thác mỏ và đảo từ xa, nơi các phòng pin được xây dựng tại chỗ là không thực tế và việc giao hàng đã được thử nghiệm tại nhà máy là lựa chọn đáng tin cậy duy nhất.

Làm thế nào một dự án đúc sẵn xuất hiện trực tuyến

Trình tự dự án bắt đầu với gói thầu dân dụng: tấm bê tông phẳng được định mức cho tải điểm 9500-10500kg, rãnh cáp đến vị trí thùng chứa và khoảng trống để tản nhiệt của máy điều hòa không khí.

Nâng là một hoạt động cần cẩu đơn. Các vật đúc bao và góc có kích thước 3048*2438*2591mm của thiết bị là phần cứng thùng chứa tiêu chuẩn, vì vậy thanh chia tải và giàn khung được thuê thay vì chế tạo theo yêu cầu.

Sau đó, quá trình vận hành sẽ diễn ra theo ba bước: nối dây DC qua tuyến đầu vào phía dưới tới địa điểm PCS, bắt tay CAN/Eth/RS485 với dự án EMS (tùy chọn truy cập từ xa 4G) và trình tự chấp nhận trong đó chính quyền địa phương hoặc nhà điều hành lưới điện chứng kiến các cuộc kiểm tra rơ-le bảo vệ, sạc/xả ở mức 0,5CP và kiểm tra độ chính xác của báo cáo SOC. Cho phép hai đến ba ngày làm việc tại hiện trường sau khi đặt thùng chứa.

Bên trong tệp chứng nhận và an toàn

Hai chất chữa cháy độc lập: bình phun hoạt động bên trong thể tích gói trong khi perfluorohexanone tràn ngập không gian chứa - cặp này bao gồm các sự kiện nhiệt ở cả hai quy mô.

Vỏ IP54 có lối vào từ đáy DC nên thùng chứa có thể chịu được mưa và bụi tại chỗ trong khi độ xuyên thấu của điện vẫn ở mức thấp và được bảo vệ.

Các gói mang CE và RoHS; thiết bị hoàn chỉnh được vận chuyển kèm theo tài liệu UN38.3 và MSDS cần thiết cho việc vận chuyển, hải quan và bảo hiểm công trường.

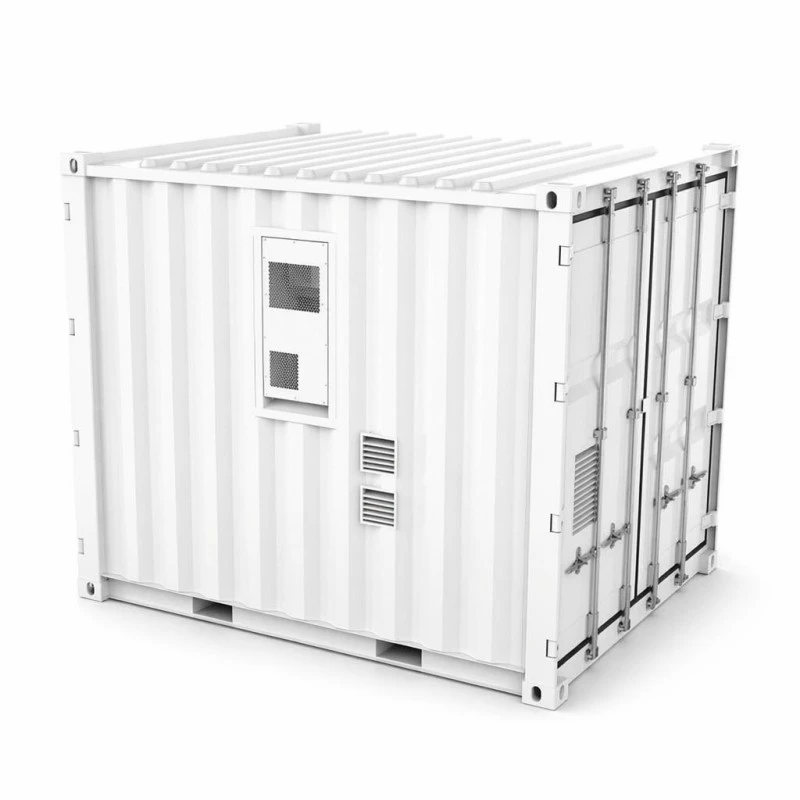

Điều hòa không khí làm mát bằng không khí thông minh giữ chuỗi 48-55 gói trong dải nhiệt độ hẹp; bộ điều khiển điều chỉnh thay vì đạp xe mạnh.

Phạm vi hoạt động là môi trường xung quanh từ 0°C đến +50°C với 0-95%RH không ngưng tụ và độ cao 2000m với mức giảm dần ở trên — những con số đáng để kiểm tra đối với địa điểm dự án của bạn.

Mỗi container hoàn thành việc sạc và xả đầy đủ 0,5CP bằng cách ghi nhật ký cấp gói tại nhà máy trước khi đóng cửa để vận chuyển.

Tám bước bên trong nhà máy Nhạc Thanh

1. Lượng tế bào nạp - Các tế bào LFP 314Ah được lấy mẫu hàng loạt để biết công suất và điện trở trong khi đến nơi.

2. Cấu trúc gói — Các gói 70,4V/314Ah được hàn, nối dây, lắp vào gói BMS và đã được kiểm tra cách điện.

3. Chế tạo container - vỏ được cắt, hàn và phủ lớp chống ăn mòn trên cùng tầng với các sản phẩm năng lượng khác của công ty.

4. Lắp đặt giá đỡ — các gói được gắn theo bố cục chuỗi 4P264S hoặc 5P242S khi chạy bus DC.

5. Trang bị nhiệt và chữa cháy — các bộ điều hòa không khí, ống dẫn, máy tạo khí dung và bình chứa perfluorohexanone được lắp đặt và kiểm tra chức năng.

6. Đi dây và điều khiển — giám sát, cổng liên lạc và tuyến đầu vào DC phía dưới được kết nối với giao diện dự án.

7. Kiểm tra nghiệm thu tại nhà máy — chu kỳ 0,5CP đầy đủ với điện áp và nhiệt độ ở cấp độ gói được ghi lại theo số sê-ri.

8. Niêm phong và đóng gói - cửa đóng kín, lắp đèn báo va đập, thiết bị chuẩn bị cho bãi container.

Kiểm tra thực tế kích thước ở quy mô container

Mua biến thể phù hợp với thời hạn gửi hàng của bạn chứ không phải số lượng lớn hơn. Bộ 1060kWh cung cấp dòng điện tiêu chuẩn 200A trên bus 844.8VDC; đơn vị 1215kWh cung cấp nhiều năng lượng hơn ở mức danh nghĩa 774,4VDC thấp hơn. Kiểm tra điện áp nào nằm trong phạm vi hoạt động PCS của bạn trước khi cắt PO.

Làm mát không khí có giới hạn thực sự. Nếu cơ sở của bạn thường xuyên vượt quá +50°C hoặc nằm ở vùng có khí hậu nhiệt đới ẩm, nơi máy điều hòa không khí chạy liên tục ở mức tối đa, sản phẩm làm mát bằng chất lỏng sẽ giữ nhiệt độ tế bào phẳng hơn và có thể phù hợp hơn. Chúng tôi nói như vậy trong báo giá chứ không phải sau khi giao hàng.

Nhu cầu lưu trữ dưới khoảng 500kWh, thùng chứa này có hình dạng sai. Một sản phẩm cân tủ có chi phí vận chuyển, cần cẩu và địa điểm ít hơn và chúng tôi có thể giới thiệu cho bạn một sản phẩm trong cùng phạm vi.

Câu hỏi để đưa vào báo giá EPC

Hỏi xem con số hiệu suất có ở cấp độ hệ thống trong một chu kỳ sạc-xả hay không - của chúng tôi tối đa 88% ở 0,5C, bao gồm cả thiết bị phụ trợ.

Hỏi xem tuyên bố về vòng đời có nêu rõ tỷ lệ, nhiệt độ và ngưỡng lưu giữ hay không - '8000 chu kỳ' không có điều kiện có phải là một câu tiếp thị chứ không phải thông số kỹ thuật hay không.

Hỏi bên trong có bao nhiêu chất chữa cháy. Bình xịt cộng với perfluorohexanone là những công ty bảo hiểm cấu hình đang ngày càng chú ý nhiều hơn đến các yêu cầu của họ.

Hỏi điều gì sẽ xảy ra với thời gian vận hành nếu PCS tại địa điểm sử dụng giao thức liên lạc khác - CAN, Ethernet và RS485 là tiêu chuẩn ở đây, điều khiển từ xa 4G tùy chọn.

Điều kiện thương mại: quá trình sản xuất kéo dài 30-40 ngày làm việc đối với một thùng chứa tiêu chuẩn, bảo hành 5 năm và các bộ pin có thể thay thế ngay tại hiện trường mà không cần dỡ container.

Nâng, vận chuyển và hải quan

Với kích thước 3048*2438*2591mm và 9500kg (1060kWh) hoặc 10500kg (1215kWh), thiết bị di chuyển trên một mặt phẳng có cần cẩu ở cả hai đầu. Xe nâng không được đánh giá cho trọng lượng này; lên kế hoạch lắp đặt và cẩu đệm trước khi xe tải đến.

Vì pin đã được lắp và sạc nên container được vận chuyển là hàng nguy hiểm UN3480. Chúng tôi chuẩn bị báo cáo UN38.3, MSDS và tờ khai đóng gói DG; bạn nên dự trù thêm khoảng một tuần cho thời gian đặt chỗ tại điểm xuất phát so với hàng hóa thông thường.

Các điều khoản tiêu chuẩn là FOB Ninh Ba hoặc Thượng Hải với CIF có sẵn; thiết bị di chuyển dưới dạng tải trọng tương đương khối cao 40 foot và việc giao hàng bằng đường bộ tại quốc gia của bạn cần thông quan tuyến đường cho tải trọng 10,5 tấn, rộng 3 mét.

Dịch vụ bảo hành và năng lực

Bảo hành 5 năm đối với gói hàng, điều hòa không khí, hệ thống cứu hỏa và giám sát như một hệ thống được giao.

Công suất được đảm bảo chứa ít nhất 80% năng lượng định mức trong chu kỳ 0,5C đã nêu; Theo dõi sự xuống cấp sử dụng nhật ký chấp nhận của nhà máy làm đường cơ sở.

Gói là các mô-đun có thể hoán đổi tại hiện trường — gói yếu được thay thế sau vài giờ mà không hủy vùng chứa hoặc làm gián đoạn phần còn lại của chuỗi.

Giám sát từ xa qua CAN/Eth/RS485 với 4G tùy chọn cho phép nhóm dịch vụ của chúng tôi đọc dữ liệu ở cấp độ gói và lên lịch truy cập trước khi người vận hành thấy được sự chênh lệch công suất.

Dịch vụ hàng năm: vệ sinh bộ lọc không khí, kiểm tra áp suất chất chữa cháy, kiểm tra mô-men xoắn đầu cực và chạy công suất; gói dự phòng sẽ được vận chuyển trong vòng 5-7 ngày làm việc.

Những lỗi chuẩn bị trang web khiến bạn phải trả giá hàng tuần

Sai: đổ miếng lót trước khi kiểm tra độ hở cửa container và điều hòa. Bên phải: đánh dấu khoảng trống 3048*2438mm cộng với hành lang dịch vụ 1m trước khi đặt hàng bê tông.

Sai: giả sử đơn vị 9500kg có thể bị trượt bằng xe nâng. Đúng: cần cẩu từ các vật đúc ở góc có máy rải - phải có kế hoạch lắp đặt trước khi xe tải rời cảng.

Sai: để lỗ vào đáy DC bị chôn dưới rãnh cáp. Đúng: chấm dứt và bịt kín tuyến trong tuần đặt, trước khi rãnh được lấp lại.

Sai: bỏ qua việc kiểm tra độ ẩm vì 'nó có IP54'. Phải: dải hoạt động là 0-95%RH không ngưng tụ; máy hút ẩm là giải pháp bảo hiểm giá rẻ ở những vùng có gió mùa.

Sai: kết nối bus ắc quy với PCS bên ngoài cửa sổ 680~950VDC. Phải: xác minh PCS dự án chấp nhận điện áp danh định của biến thể (844,8V hoặc 774,4V) trước khi cấp điện.

Ghi chú thực địa từ các dự án Megawatt giờ

Một nhà phát triển bất động sản ở Tashkent, Uzbekistan đã đặt hàng một đơn vị 1060kWh vào cuối năm 2024 cho một khu phức hợp thương mại với mức chênh lệch giá ngày/đêm. Kỹ sư dự án của họ đã báo cáo rằng container đã tạo ra doanh thu trong vòng chín ngày kể từ khi cần cẩu nâng nó lên khỏi sàn phẳng và lưu ý rằng quá trình bắt tay EMS qua RS485 mất một buổi chiều để lập bản đồ tham số — lâu hơn so với quá trình cài đặt vật lý.

Một nhà phát triển năng lượng mặt trời ở Antananarivo, Madagascar đã ghép nối biến thể 1215kWh với trang trại quang điện hiện có. Phản hồi của họ tập trung vào máy điều hòa không khí: ở nhiệt độ trên đảo, tải làm mát cao hơn so với bảng dữ liệu đề xuất và họ đã yêu cầu chúng tôi cung cấp bảng giảm công suất ở +45°C trước khi đặt mua thiết bị thứ hai.

Một nhà thầu khai thác mỏ ở Almaty, Kazakhstan đã sử dụng container làm dự phòng cho nhà máy chế biến. Người giám sát điện của họ khen ngợi việc lắp đặt một thang máy nhưng phàn nàn rằng hệ thống cáp liên lạc cần có đuôi nhà máy dài hơn — vị trí lối vào phía dưới DC có nghĩa là rãnh của họ chạy xa hơn 4m so với kế hoạch.
