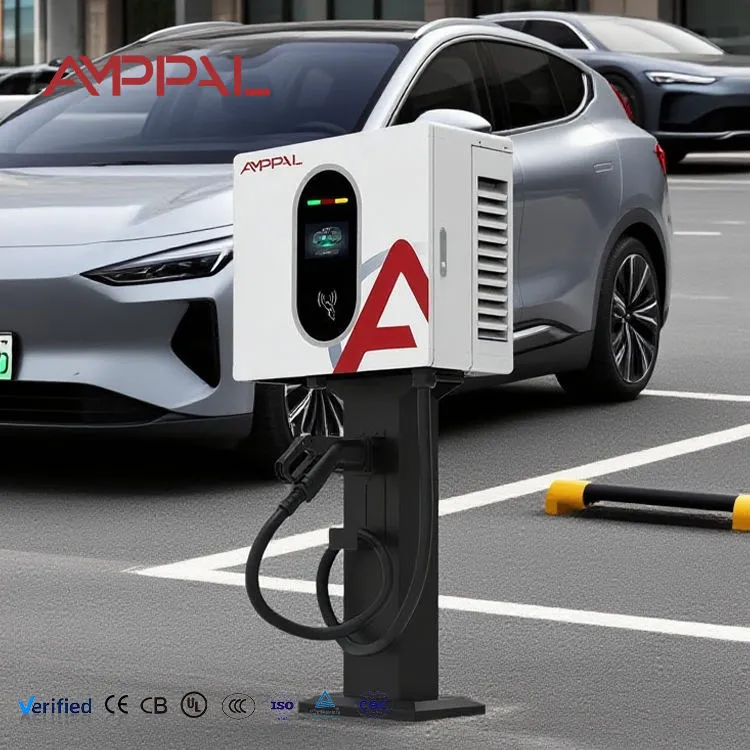

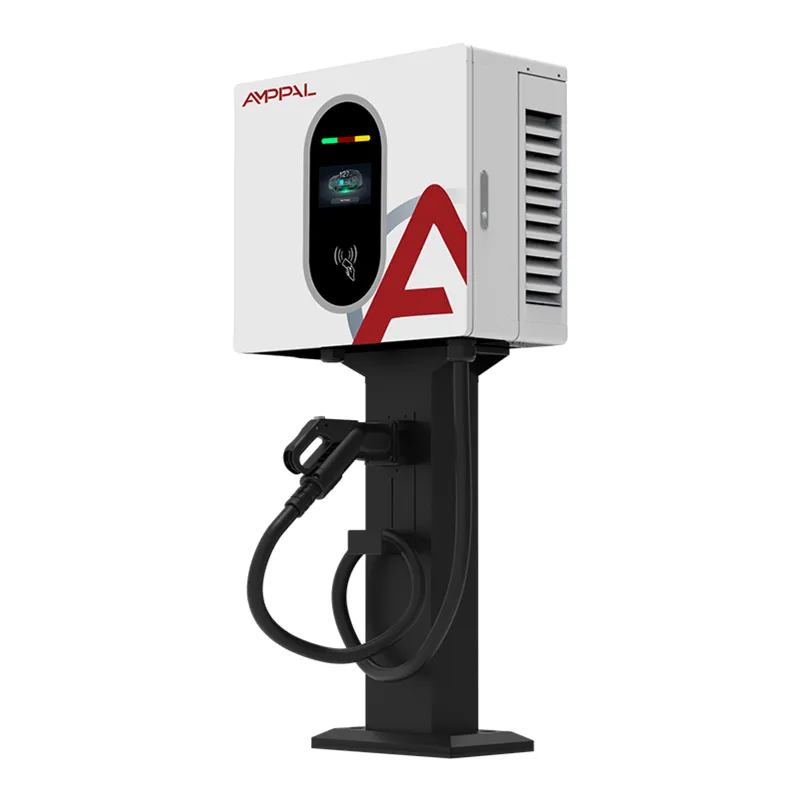

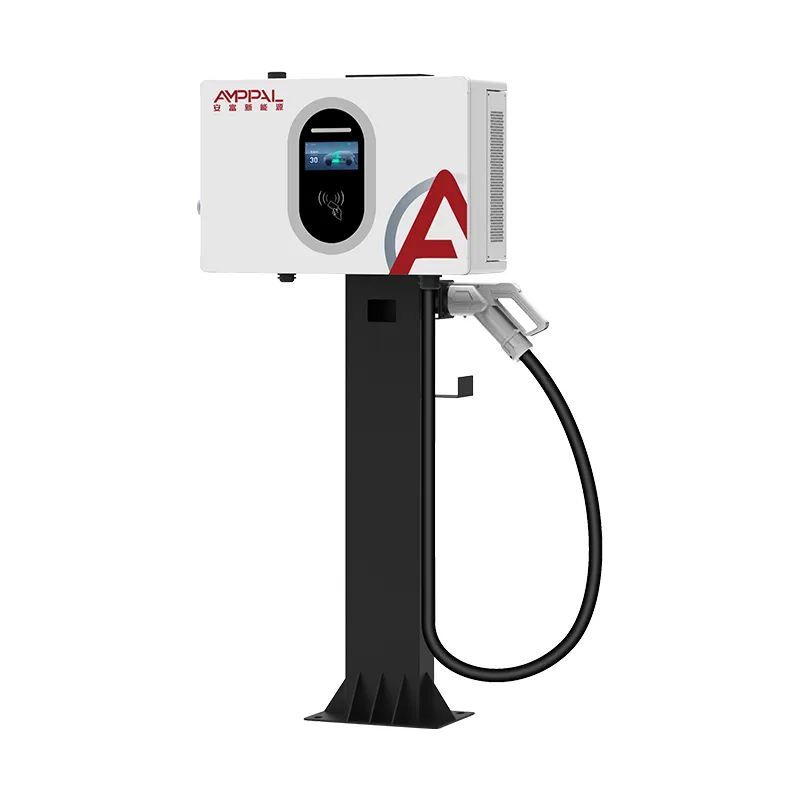

Bộ sạc DC EV gắn tường nhỏ gọn 30kW dành cho đại lý và xưởng

Được xây dựng dựa trên thông lượng phiên chứ không phải sức mạnh của dòng tiêu đề

Các nhà khai thác điểm thu phí không mua kilowatt. Họ mua các phiên mỗi ngày trong mỗi khoảng thời gian vì đó là những gì tạo nên dòng doanh thu. AF-DC-030-B-A-O-2-H tồn tại ở mức 30kW / 100A vì một lý do cụ thể: đó là điểm mà thiết bị treo tường bắt đầu tạo ra doanh thu thú vị về mặt thương mại mà không cần nâng cấp địa điểm lên kết nối lưới.

Chạy phép tính. Ở mức 30kW, một chiếc ô tô chở khách 60kWh thông thường sẽ tăng từ 20% lên 80% trong khoảng 70 phút. Dành mười phút để đến và đi và một vịnh thực tế hỗ trợ sáu đến tám phiên trong một ngày giao dịch. Với công suất 20kW, cùng một khoang đó có thể quản lý bốn hoặc năm. Phần cứng đắt hơn một chút; vịnh kiếm được nhiều tiền hơn đáng kể.

Bộ sạc DC EV gắn tường nhỏ gọn 30kW dành cho đại lý và nhà xưởng có chung vỏ 450 × 660 × 240mm với các mẫu 20kW và 40kW của chúng tôi, vì vậy, cơ sở có thể kết hợp các mức công suất trên một bức tường và giữ một bộ phụ tùng duy nhất.

Các tính năng ảnh hưởng đến doanh thu, không chỉ bảng thông số kỹ thuật

0-100A trên toàn dải điện áp: dòng điện không bị suy giảm ở mức điện áp gói cao hơn, do đó, xe 800V vẫn nhận được công suất định mức thay vì giảm tốc độ yên tĩnh.

Độ chính xác thanh toán Cấp 1.0: các tranh chấp về kWh phân phối được giải quyết theo loại công tơ và Cấp 1.0 là điều mà hầu hết các nhà khai thác ở Châu Âu phải chứng minh.

Ba phương thức truy cập tiêu chuẩn — thẻ RFID, quét QR và mã PIN. Các trang web sẽ mất phiên khi trình điều khiển không thể bắt đầu sạc; ba tuyến đường làm giảm điều đó.

Gắn tường: không cần móng, không đào rãnh, không cần làm nền cố định trên bề mặt thuê. Chi phí lắp đặt giảm đáng kể so với tủ sàn.

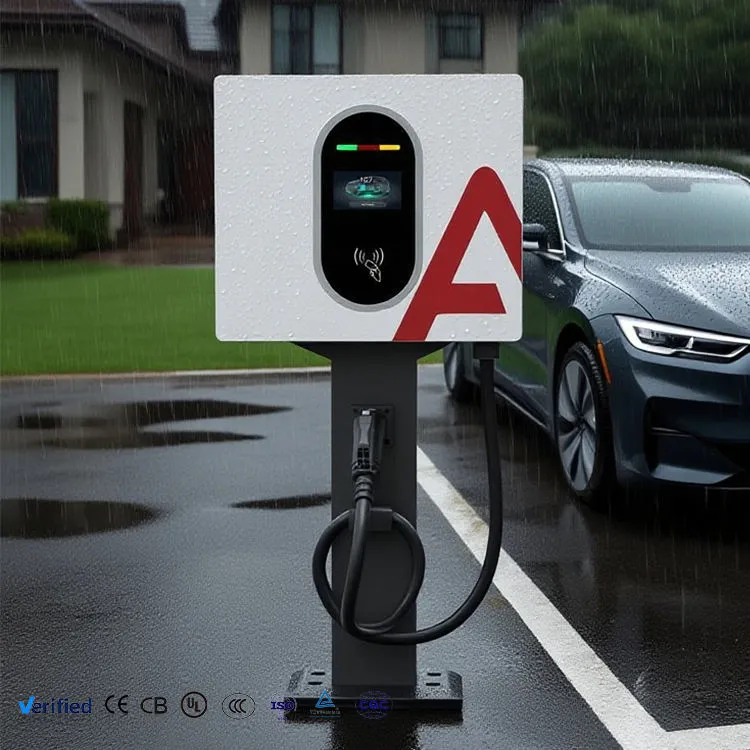

IP54 và -25°C đến +50°C: lớp vỏ được xếp hạng dành cho loại sân trước lộ thiên nơi các thiết bị này thường kết thúc.

Hiệu suất cao nhất 95%: ở mức 30kW chạy vài giờ mỗi ngày, sự khác biệt giữa tỷ lệ chuyển đổi 95% và 91% là tiền thật trong một năm.

Thông số kỹ thuật

Các kịch bản triển khai với khả năng hoàn vốn có thể dự đoán được

Bãi đỗ xe bán lẻ và siêu thị: thời gian dừng 60-90 phút gần như chính xác với phiên 20-80%. Tài xế mua sắm, vịnh quay đầu, không ai chờ đợi.

Các điểm dừng dịch vụ tại nhà hàng và ven đường: hai suất ăn mỗi ngày, tính phí doanh thu trên bìa.

Các kho của đội xe với số lượng hàng về so le: xe tải đến vào buổi chiều sẽ nhận được một lần nạp tiền có thể sử dụng được thay vì xếp hàng để mua một đơn vị năng lượng cao.

Các khu chung cư có khoang dùng chung: 30kW duy trì một khoang chung di chuyển trong đó điểm AC 7kW sẽ được một cư dân sử dụng suốt đêm.

Xếp hạng taxi và gọi xe: tài xế nghỉ 30-40 phút; 30kW trả lại khoảng 20kWh trong khoảng thời gian đó, đây là giá trị thay đổi trong phạm vi đô thị.

Cách Bộ sạc quản lý phiên 100A

Dòng điện không chỉ đơn giản đạt tới 100A. Khi kết nối, bộ sạc sẽ thực hiện kiểm tra cách điện trên đầu ra DC trong khi công tắc tơ vẫn mở. Chỉ sau khi vượt qua, nó mới đóng các công tắc tơ và bắt đầu tăng tốc, đi theo mục tiêu hiện tại mà BMS của xe công bố qua liên kết truyền thông.

Trong suốt phiên, BMS liên tục điều chỉnh mục tiêu đó — khi tế bào ấm lên hoặc trạng thái điện tích vượt quá khoảng 80%, nó sẽ yêu cầu ít hơn. Bộ sạc theo sau thay vì ép dòng điện, đó là lý do tại sao 20% cuối cùng luôn mất nhiều thời gian một cách không tương xứng trên bất kỳ bộ sạc DC nào, bao gồm cả bộ sạc của chúng tôi.

Quản lý nhiệt chạy độc lập. Nhiệt độ mô-đun được lấy mẫu liên tục và đầu ra được khôi phục trước khi mọi thứ đạt đến ngưỡng ngắt. Người dùng thấy phiên dài hơn một chút vào buổi chiều 45°C; họ không thấy lỗi và khoản phí bị hủy, đó là những gì mà thiết kế không được quản lý tạo ra.

Bằng chứng tuân thủ và kiểm soát chất lượng

Tuân thủ EN IEC 61851-1:2019 và EN IEC 61851-23:2014, kèm theo tuyên bố CE và báo cáo thử nghiệm được vận chuyển cùng với hàng hóa.

Hiệu chuẩn máy đo theo tiêu chuẩn tham chiếu trên mỗi thiết bị, với hồ sơ hiệu chuẩn được lưu giữ theo số sê-ri.

Chạy đầy tải liên tục ở công suất 30kW với hình ảnh nhiệt của các khớp nối thanh cái và bề mặt mô-đun.

Thử nghiệm điện môi và cách điện 100% - không lấy mẫu hàng loạt về an toàn điện.

Đã thử nghiệm phun muối bao vây trong 96 giờ; Độ nén của miếng đệm được xác minh khi lắp ráp thay vì giả định.

Mỗi đơn vị rời đi với một chứng chỉ kiểm tra nối tiếp. Nếu có yêu cầu bảo hành, chúng tôi có thể tra cứu chính xác cách thức hoạt động của thiết bị đó trên dây chuyền.

Trình tự sản xuất

Bước 1 - Kiểm tra hàng hóa khi nhập vào mô-đun, đồng hồ đo, công tắc tơ và cụm cáp theo thông số kỹ thuật mua hàng.

Bước 2 — Đục CNC và uốn các tấm vỏ trên máy TRUMPF.

Bước 3 – Robot hàn khung kết cấu, sau đó mài các đường nối có thể nhìn thấy được.

Bước 4 - Xử lý sơ bộ và sơn tĩnh điện, sấy khô để bám dính.

Bước 5 — Lắp ráp nguồn: các mô-đun được lắp, thanh cái được vặn xoắn và được đánh dấu bằng chứng, bộ dây được định tuyến và cắt ra khỏi nguồn nhiệt.

Bước 6 - Bộ điều khiển: bảng mạch, đồng hồ đo, màn hình và đầu đọc truy cập được lắp và kết nối.

Bước 7 - Tải chương trình cơ sở, hiệu chuẩn cảm biến và xác minh máy đo.

Bước 8 - Chạy đầy tải, kiểm tra an toàn pin, kiểm tra IP, sau đó đóng gói và xếp hàng.

Lựa chọn giữa 30kW và các giải pháp thay thế

Lấy 30kW khi các khoang của bạn hoạt động trở lại sau khoảng một giờ và bạn đang sạc năng lượng. Đây là thiết bị nhỏ nhất trong dòng sản phẩm của chúng tôi hỗ trợ trường hợp kinh doanh trả tiền cho mỗi lần sử dụng chính hãng trên ô tô chở khách.

Giảm xuống 20kW khi tính bãi đỗ xe trong nửa ngày - văn phòng, khách sạn, bãi đỗ xe dài hạn. Trả tiền cho 100A mà không ai sử dụng là lãng phí.

Tăng công suất lên tới 40kW khi bạn chạy các gói lớn hơn hoặc lên đến mức công suất sàn 60kW+ khi bạn cần các phiên hoạt động dưới 30 phút hoặc hoạt động bằng súng kép. Một điểm cần kiểm tra trước: 30kW rút ra khoảng 45A mỗi pha. Nếu nguồn cung cấp đến của bạn đã gần đạt công suất, kết nối lưới - không phải bộ sạc - sẽ trở thành hạn chế và đó là cuộc trò chuyện đáng giá trước khi bạn đặt hàng.

Điểm so sánh khi đấu thầu

Hãy hỏi bất kỳ đơn vị 30kW cạnh tranh nào để biết mức điện áp hiện tại của nó là 800V. Nhiều người trích dẫn 100A ở 400V và ít hơn đáng kể ở đầu phạm vi. Của chúng tôi giữ 100A trên toàn dải.

Hỏi xem đo sáng Cấp 1.0 là tiêu chuẩn hay nâng cấp. Trên một số đơn vị cạnh tranh, nó là một bản nâng cấp.

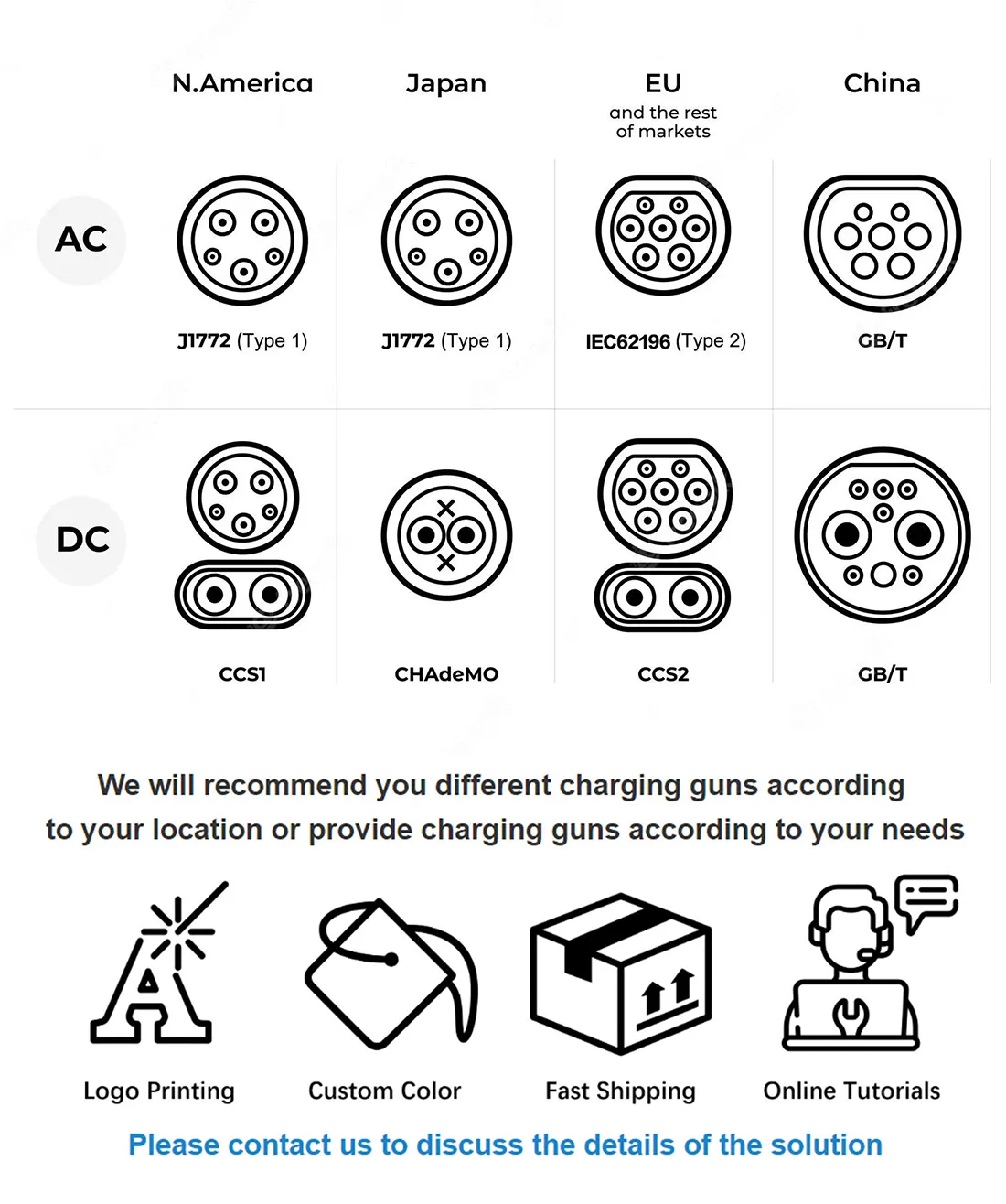

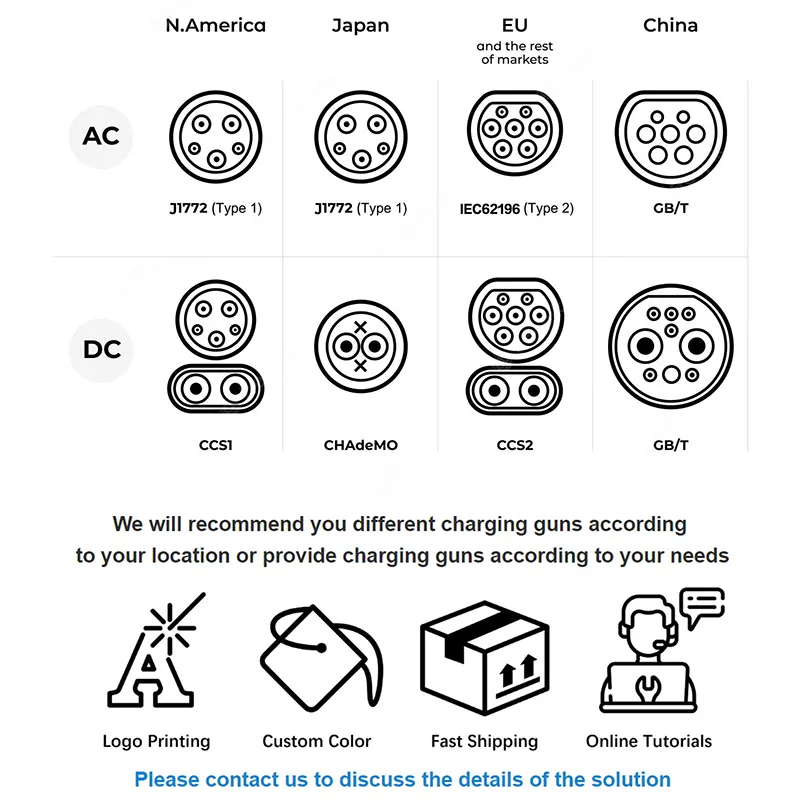

Hỏi về các tùy chọn kết nối sau khi đặt hàng. Chúng tôi xây dựng CCS1, CCS2, CHAdeMO, GB/T và NACS trên cùng một nền tảng.

Thời gian thực hiện: tiêu chuẩn 15-20 ngày làm việc, 25-30 với nhãn hiệu tùy chỉnh. MOQ 1 đơn vị tiêu chuẩn, 50 cho màu sắc hoặc logo riêng biệt.

Bảo hành: hai năm bao gồm các mô-đun nguồn, có thể mở rộng lên ba hoặc năm khi đặt hàng.

Điều kiện đóng gói, trọng lượng và vận chuyển

Thùng carton xuất khẩu đơn chiếc có kích thước khoảng 540 × 750 × 330mm, nặng khoảng 45kg, bìa 5 lớp có xốp EPE và lớp lót chống ẩm kín có chứa chất hút ẩm.

Mười hai đơn vị trên mỗi pallet trên gỗ đã qua xử lý nhiệt không khử trùng, được buộc dây và bọc căng. Một container 20 feet chứa được khoảng 96 sản phẩm được xếp chồng lên nhau; một khối lập phương cao 40 foot cần khoảng 200.

Chúng tôi báo giá EXW, FOB Ninh Ba hoặc Thượng Hải, CIF và DDP ở hầu hết Châu Âu và vùng Vịnh. Các mẫu di chuyển bằng đường hàng không hoặc chuyển phát nhanh trong 5 - 7 ngày. Giấy tờ được cung cấp: hóa đơn thương mại, danh sách đóng gói, tuyên bố tuân thủ CE, báo cáo kiểm tra nối tiếp và giấy chứng nhận xuất xứ nếu điểm đến yêu cầu.

Cam kết sau bán hàng

Bảo hành hai năm bao gồm các mô-đun nguồn, thiết bị điện tử điều khiển, đồng hồ đo, công tắc tơ và HMI.

Mã lỗi đọc từ xa qua OCPP nơi trang web được kết nối, giúp giải quyết hầu hết các sự cố mà không cần truy cập trang web.

Các bộ phận thay thế được gửi đi trong vòng 48 giờ kể từ khi xác nhận; 3-5 ngày làm việc vận chuyển bằng DHL hoặc FedEx.

Khuyến nghị bảo trì hàng năm: kiểm tra quạt và bộ lọc, kiểm tra miếng đệm, kiểm tra mô-men xoắn đầu cuối, kiểm tra điểm đồng hồ. Quy trình được ghi lại trong sổ tay.

Hỗ trợ vận hành thử từ xa miễn phí cho lần cài đặt đầu tiên tại bất kỳ địa điểm mới nào, bằng cuộc gọi video với kỹ sư của chúng tôi.

Lỗi vận hành khiến người vận hành tốn tiền

Sai: quảng cáo 'sạc nhanh 30kW' mà không đủ điều kiện. Đúng: nêu rõ thời gian phiên thực tế. Những người lái xe mong đợi 20 phút và đợi 70 phút để lại những đánh giá không tốt khiến giá còn cao hơn mức chênh lệch thuế quan.

Sai: cài đặt mà không kiểm tra cân bằng pha trên bảng. Phải: phân phối nhiều đơn vị qua các giai đoạn; chuyến đi tải không cân bằng cung cấp và rút ngắn tuổi thọ của contactor.

Sai: lắp thiết bị ở nơi cáp phải băng qua làn đường lái xe. Phải: vị trí sao cho súng chạm tới đầu vào của xe mà không có dây cáp nằm dưới bánh xe. Hư hỏng cáp là lỗi sửa chữa không bảo hành phổ biến nhất của chúng tôi.

Sai: giữ nguyên mức giá mặc định sau khi vận hành. Đúng: cấu hình và sạc thử một lần. Các nhà khai thác đã cung cấp điện miễn phí trong nhiều tuần vì không có ai kiểm tra.

Sai: bỏ qua bộ lọc quạt trong một năm. Đúng: làm sạch hàng quý ở những nơi có nhiều bụi. Luồng khí bị hạn chế gây ra hiện tượng hồi lưu nhiệt và người dùng cảm thấy điều đó khiến sạc chậm.

Phản hồi của nhà điều hành

Một chuỗi siêu thị ở Croatia đã bố trí tám thiết bị trên bốn cửa hàng vào năm 2025. Người quản lý cơ sở của họ đã báo cáo mức sử dụng trung bình chỉ dưới ba phiên mỗi ngăn mỗi ngày trong tháng thứ sáu và đưa ra quan điểm rằng giá treo tường cho phép họ sử dụng các bức tường chu vi hiện có thay vì nhường chỗ đậu xe cho tủ.

Một hợp tác xã taxi ở Baku đã mua năm chiếc. Phản hồi của họ rất cụ thể và đáng được chuyển tiếp: người lái xe muốn màn hình hơi nghiêng xuống để dễ đọc khi đứng gần thiết bị, vì vậy chúng tôi đã điều chỉnh hình dạng khung theo thứ tự lặp lại của họ.

Một nhà thầu hậu cần ở Thổ Nhĩ Kỳ đang điều hành 12 tổ máy ở ba kho lưu ý rằng khu vực bao quanh chung với các mẫu 20kW và 40kW đã cắt giảm số lượng phụ tùng của họ thành một bộ quạt, một công tắc tơ và một màn hình cho toàn bộ khu nhà, thay vì ba bộ riêng biệt.

Câu hỏi thường gặp

Hỏi: Một đơn vị có thể phục vụ bao nhiêu xe mỗi ngày?

A: Sáu đến tám xe khách trong một phiên giao dịch 20-80% với thời gian chuyển đổi thực tế, giả sử nhu cầu liên tục trong một ngày giao dịch.

Q: Nó rút ra dòng điện đầu vào nào?

Trả lời: Khoảng 45A mỗi pha trên nguồn điện ba pha 380V ở công suất tối đa. Kiểm tra dung lượng bảng trước khi đặt hàng bội số.

Hỏi: 30kW có đủ cho xe tải điện không?

Đáp: Có, để dừng qua đêm hoặc nhiều giờ. Để quay vòng giữa ca nhanh chóng trên các gói lớn, hãy xem mức 60kW trở lên.

Hỏi: Hai xe có thể sạc cùng lúc được không?

A: Không, đây là đơn vị súng đơn. Quá trình sạc nhiều súng đồng thời bắt đầu với các tủ điện loại phân chia của chúng tôi.

Hỏi: Nó có hoạt động khi lắp đặt hệ thống lưu trữ và năng lượng mặt trời không?

Đáp: Có, thông qua hệ thống quản lý năng lượng tại cơ sở. Hãy cho chúng tôi biết nền tảng biến tần và EMS của bạn và chúng tôi sẽ xác nhận đường dẫn tích hợp.

Hỏi: Việc thanh toán được xử lý như thế nào?

Đáp: Đo lường cấp 1.0 cung cấp dữ liệu cho văn phòng hỗ trợ OCPP của bạn; Ngoài ra, hãy chạy nó độc lập với thẻ RFID và điều chỉnh từ nhật ký phiên nội bộ.

Hỏi: Nó cần bảo trì gì?

Trả lời: Kiểm tra bộ lọc và quạt hàng quý ở những nơi có nhiều bụi, kiểm tra miếng đệm và mô-men xoắn hàng năm. Không có bộ phận tiêu hao ngoài bộ lọc.

Hỏi: Tôi có thể gắn nhãn hiệu cho vỏ bọc không?

Trả lời: Có - đồ họa màn hình và màu sắc tùy chỉnh từ 50 đơn vị, không tính phí công cụ cho việc thay đổi màu sắc, thời gian thực hiện 25-30 ngày làm việc.
