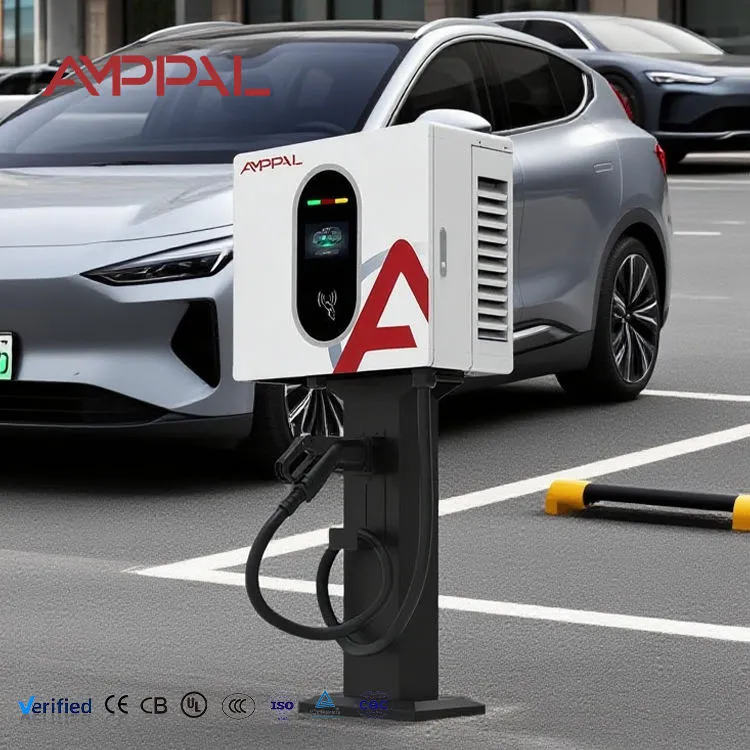

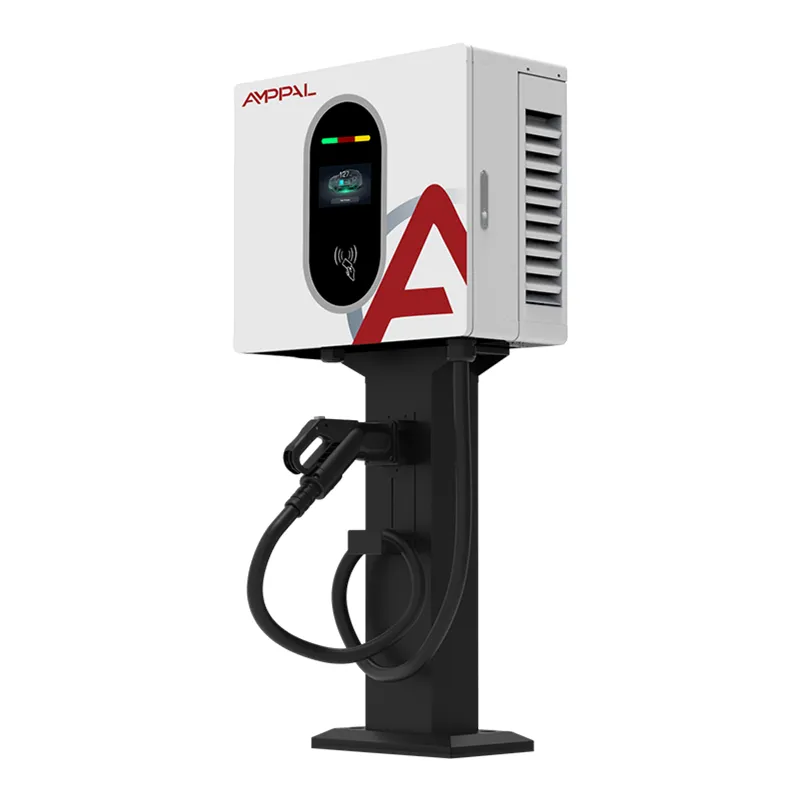

Trạm sạc EV nhanh DC gắn tường 20kW dành cho bãi đậu xe thương mại

Điểm bắt đầu của quá trình sạc DC ba pha

AF-DC-020-B-A-O-2-H là nơi bắt đầu phạm vi DC ba pha của chúng tôi. Nó rút ra AC380V, chuyển đổi nội bộ và cung cấp 0-67A ở bất kỳ đâu trong khoảng 200V đến 1000VDC. Trần điện áp đó là chi tiết đáng chú ý - 1000V thường được dành cho các tủ lớn hơn nhiều và điều đó có nghĩa là thiết bị nhỏ này vẫn có thể kết nối với nền tảng xe 800V mà bộ sạc giới hạn 500V rẻ hơn sẽ từ chối hoàn toàn.

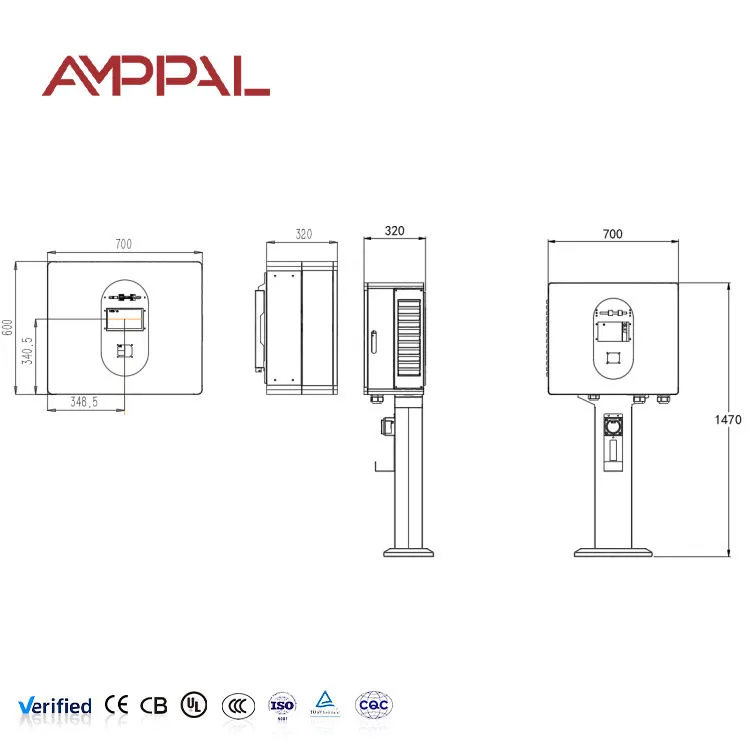

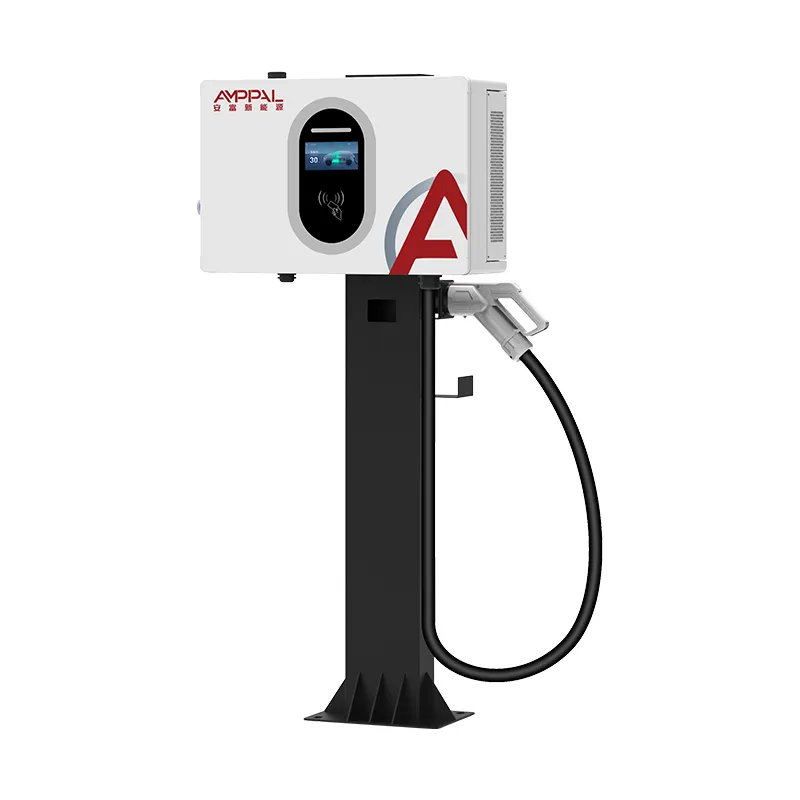

Về mặt vật lý, nó là một chiếc hộp có kích thước 450 × 660 × 240mm trên giá treo tường. Không cần cột, không cần đổ móng, không có rãnh cáp bắc qua bãi đậu xe. Đối với một địa điểm đã có điện ba pha trên tường, việc lắp đặt thường là công việc nửa ngày của hai thợ điện.

Chúng tôi đã xây dựng mô hình này cho những người mua cần tốc độ DC nhưng không thể sử dụng tủ 60kW — khách sạn nhỏ, nhà xưởng, khu dịch vụ của đại lý và bất kỳ ai thử nghiệm tính phí phải trả phí trước khi mở rộng quy mô.

Lựa chọn thiết kế đằng sau nền tảng 20kW

Trần đầu ra 1000V trên thiết bị 20kW: hiếm ở loại công suất này. Nó đảm bảo tương lai cho việc mua hàng đối với các phương tiện có kiến ​​trúc 800V đang có mặt trên thị trường của bạn.

Định mức liên tục 0-67A: dòng điện được giữ ổn định trên toàn bộ dải điện áp thay vì bị suy giảm ở đầu cuối, đây là lúc các thiết bị giá rẻ âm thầm mất hiệu suất.

Độ chính xác đo lường cấp 1.0: phép đo cấp hóa đơn, do đó số liệu doanh thu sẽ ổn định nếu khách hàng tranh chấp về một khoản phí.

Vỏ 450 × 660 × 240 được chia sẻ với các mẫu 30kW và 40kW của chúng tôi: một kho phụ tùng thay thế, một mẫu lắp đặt, ba mức công suất. Hữu ích nếu bạn mở rộng trang web sau này.

Màn hình cảm ứng 4,3 inch: nhỏ hơn bảng 7 inch trên các thiết bị đặt sàn của chúng tôi, được lựa chọn có chủ ý — ít nứt kính hơn, chi phí thay thế thấp hơn và có đủ diện tích cho trạng thái và biểu giá.

Truy cập thẻ, QR và mật khẩu được tích hợp sẵn: không có bộ điều khiển truy cập riêng để mua hoặc nối dây.

Thông số kỹ thuật

Các trang web phù hợp với hộp treo tường DC 20kW

Bãi đỗ xe khách sạn, căn hộ dịch vụ: khách đỗ xe hàng giờ; 20kW mang lại khoảng 20kWh mỗi giờ, đủ để sạc đầy qua đêm và bổ sung hữu ích trong bữa tối.

Các khoang dịch vụ của đại lý: mang lại cho khách hàng một chiếc xe từ 30% đến 80% trong một cuộc hẹn dịch vụ mà không cần phải buộc khoang công suất cao.

Kho thương mại hạng nhẹ: ba hoặc bốn đơn vị trên một bảng ba pha phù hợp với một đội xe tải nhỏ quay trở lại vào những thời điểm khác nhau.

Các tòa nhà văn phòng cung cấp tính phí cho nhân viên: thời gian sử dụng có thể dự đoán được là 8 giờ khiến nguồn điện cao không cần thiết và lãng phí.

Sân đô thị và tiện ích: vỏ IP54 chắc chắn, phạm vi hoạt động -25°C đến +50°C, không có bộ phận chuyển động nào để bảo trì ngoài quạt.

Bên trong chuỗi điện

Đầu vào ba pha đi qua bộ lọc EMI và bộ chống sét vào bộ chỉnh lưu hoạt động, giúp giữ cho hệ số công suất cao và độ méo sóng hài ở mức thấp. Thiết kế bộ chỉnh lưu kém sẽ xuất hiện trên hóa đơn tiền điện của bạn dưới dạng hình phạt về công suất phản kháng rất lâu trước khi nó xuất hiện dưới dạng lỗi.

Từ bus DC, bộ chuyển đổi DC/DC cách ly theo dõi điện áp mà hệ thống quản lý pin yêu cầu. Bởi vì đầu ra được điều chỉnh ở độ chính xác Cấp 1.0 nên con số năng lượng trên màn hình khớp với những gì thực tế được đưa vào gói đủ chặt chẽ để thanh toán thương mại.

Bảo vệ được phân lớp thay vì đơn lẻ: giám sát cách điện trước khi đóng công tắc tơ, phát hiện dòng điện dư liên tục trong phiên, phục hồi quá nhiệt ở mô-đun và dừng khẩn cấp cơ học giúp cắt trực tiếp cuộn dây công tắc tơ thay vì yêu cầu phần sụn thực hiện việc đó.

Những gì chúng tôi kiểm tra trước khi nó rời khỏi dây chuyền

Khả năng chịu điện môi và điện trở cách điện trên 100% thiết bị - không phải là kế hoạch lấy mẫu.

Xác minh đo lường dựa trên máy đo tham chiếu đã hiệu chuẩn để xác nhận tuyên bố về độ chính xác Cấp 1.0.

Ngâm toàn tải ở mức 20kW với hình ảnh nhiệt của mô-đun và các khớp nối thanh cái; mô-men xoắn lỏng lẻo xuất hiện ở đây như một điểm nóng.

Thời gian phản hồi dừng khẩn cấp, được kiểm tra thực tế trên từng thiết bị.

Xác minh bụi và phun IP54 trên các mẫu sản xuất từ ​​mỗi lô, cộng với phun muối trong 96 giờ trên lớp hoàn thiện vỏ bọc.

Tuân thủ EN IEC 61851-1 và 61851-23; Tài liệu CE vận chuyển cùng với hàng hóa.

Tám giai đoạn xây dựng bộ sạc này

Giai đoạn 1 - Đầu vào linh kiện: mô-đun chỉnh lưu, công tắc tơ, đồng hồ đo và đầu nối được xác minh dựa trên bảng dữ liệu trước khi nhập kho.

Giai đoạn 2 - Tấm kim loại: Đục CNC và ép phanh tạo thành vỏ; hình dạng mặt bích nhất quán là yếu tố tạo nên gioăng đệm cửa.

Giai đoạn 3 - Hàn: hàn đường may bằng robot trên các mối nối kết cấu để lặp lại.

Giai đoạn 4 - Hoàn thiện bề mặt: tẩy dầu mỡ, phốt phát, sơn tĩnh điện, sấy khô.

Giai đoạn 5 - Lắp ráp điện: lắp các mô-đun, thanh cái và bó dây; mỗi thiết bị đầu cuối nguồn được điều chỉnh theo thông số kỹ thuật và được đánh dấu.

Giai đoạn 6 - Phần sụn và hiệu chuẩn: tải phần mềm, cảm biến điện áp và dòng điện được hiệu chỉnh, xác minh đồng hồ đo.

Giai đoạn 7 - Chạy thử và kiểm tra an toàn: vận hành đầy tải với giám sát nhiệt, sau đó là pin an toàn.

Giai đoạn 8 - Đóng gói và xếp chồng lên nhau: thùng carton có xốp bảo vệ, chống ẩm, pallet xuất khẩu.

20kW, 30kW hoặc 40kW - Đọc xếp hạng hiện tại

Ba model này có chung một vỏ và khác nhau chủ yếu ở dòng điện đầu ra: lần lượt là 67A, 100A và 133A. Vì thời gian sạc phụ thuộc vào dòng điện ở mức điện áp gói nhất định nên sự khác biệt thực tế là rất rõ ràng - một chiếc ô tô 60kWh mất khoảng ba giờ với loại 20kW, hai giờ với loại 30kW, chín mươi phút với loại 40kW.

Chọn 20kW khi thời gian dừng từ bốn giờ trở lên và kết nối lưới của bạn ở mức khiêm tốn. Nó tiêu thụ khoảng 30A mỗi pha, mức mà hầu hết các nguồn cung cấp thương mại nhỏ đều hấp thụ mà không cần nâng cấp.

Tăng công suất lên 30kW hoặc 40kW khi đỗ xe quay nhanh hơn hoặc khi bạn sạc xe tải với gói lớn hơn. Hãy lưu ý về phía nguồn cung: 40kW kéo khoảng gấp đôi dòng điện đầu vào của 20kW và đó thường là yếu tố quyết định câu trả lời hơn là giá bộ sạc.

Chúng tôi khác biệt ở điểm nào so với các đơn vị 20kW rẻ hơn

Dải điện áp: nhiều đơn vị 20kW dừng ở mức 500V hoặc 750V. Của chúng tôi đạt 1000V nên vẫn hoạt động khi xe 800V đến.

Đo sáng: Độ chính xác cấp 1.0 theo tiêu chuẩn thay vì tùy chọn tăng thêm chi phí.

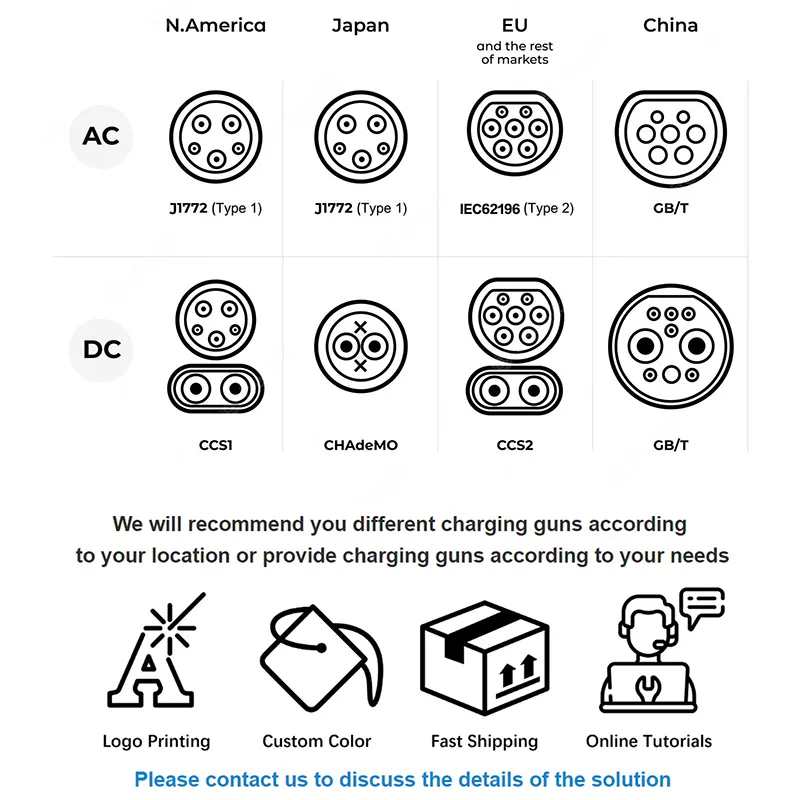

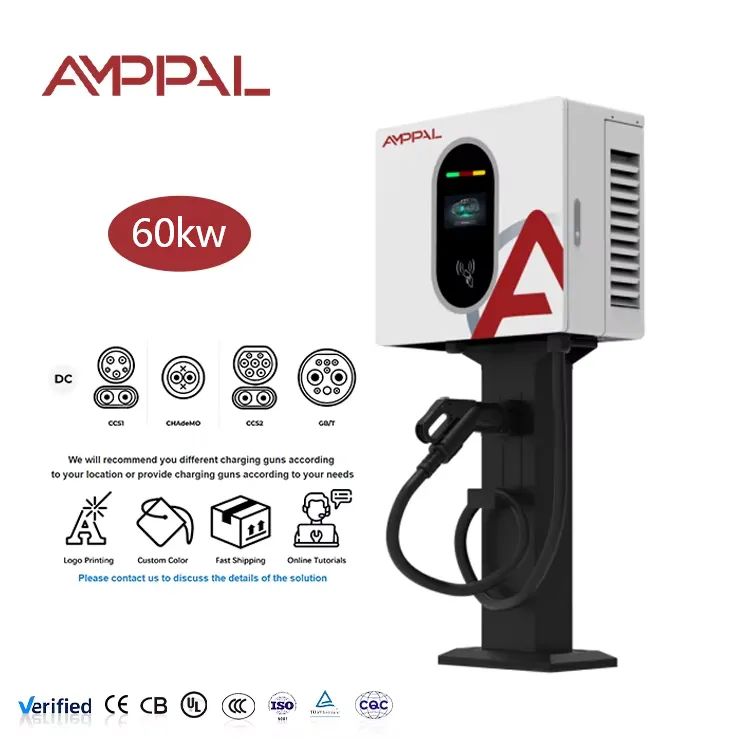

Tính linh hoạt của trình kết nối: CCS1, CCS2, CHAdeMO, GB/T và NACS đều có sẵn trên cùng một nền tảng — bạn không bị giới hạn ở một thị trường xuất khẩu.

Điểm chung của các bộ phận ở mức 20/30/40kW: có ít phụ tùng dự trữ hơn nếu bạn vận hành một địa điểm hỗn hợp.

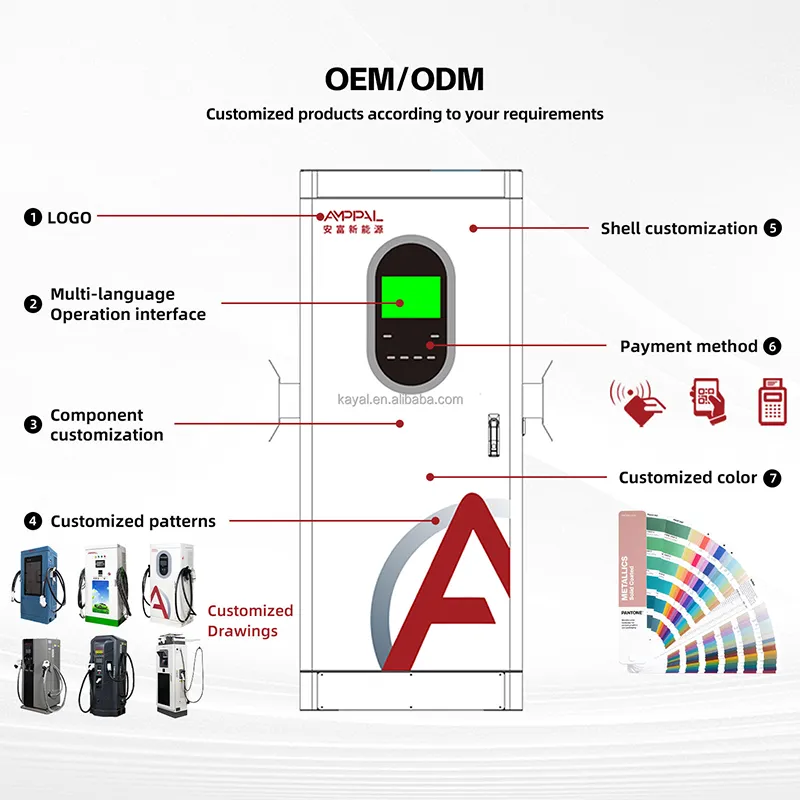

Thời gian thực hiện tiêu chuẩn 15-20 ngày làm việc; 25-30 với nhãn hiệu tùy chỉnh. MOQ là 1 đơn vị tiêu chuẩn, 50 đơn vị cho màu sắc hoặc logo tùy chỉnh.

Đóng gói và vận chuyển hàng hóa xuất khẩu

Các đơn vị được vận chuyển riêng lẻ trong các thùng carton 5 lớp với bọt EPE và lớp lót poly kín hút ẩm. Kích thước thùng carton khoảng 540 × 750 × 330mm với tổng trọng lượng gần 42kg, do đó, một thùng duy nhất có thể nâng được cho hai người.

Mười hai đơn vị vừa với một pallet xuất khẩu tiêu chuẩn, được buộc và bọc căng trên gỗ không khử trùng đã qua xử lý nhiệt. Một container 20 feet cần khoảng 96 đơn vị được xếp chồng lên nhau.

Điều kiện thương mại: EXW, FOB Ninh Ba hoặc Thượng Hải, CIF và DDP cho hầu hết các điểm đến ở Châu Âu và vùng Vịnh. Đơn đặt hàng mẫu thường được gửi bằng đường hàng không hoặc chuyển phát nhanh trong 5 - 7 ngày; các chuyến hàng container tuân theo lịch trình đi biển bình thường. Tài liệu xuất khẩu bao gồm hóa đơn, phiếu đóng gói, CE DoC và báo cáo kiểm tra đơn vị.

Điều khoản dịch vụ

Bảo hành hai năm cho toàn bộ thiết bị bao gồm mô-đun nguồn, đồng hồ đo, công tắc tơ và màn hình.

Chẩn đoán từ xa dựa trên OCPP nơi trang web có kết nối; chúng tôi đọc nhật ký lỗi thay vì đoán từ mô tả.

Phụ tùng được gửi đi trong vòng 48 giờ kể từ khi xác nhận lỗi, 3-5 ngày làm việc khi vận chuyển bằng chuyển phát nhanh.

Bộ phụ kiện tùy chọn trước khi giao hàng — một mô-đun dự phòng và bộ công tắc tơ — mà các nhà phân phối phục vụ các vùng sâu vùng xa thường sử dụng.

Hướng dẫn lắp đặt, sơ đồ nối dây và danh sách kiểm tra vận hành bằng tiếng Anh; các ngôn ngữ khác theo yêu cầu cho đơn đặt hàng số lượng lớn.

Năm lỗi vận hành đáng tránh

Sai: định cỡ cầu dao ngược dòng theo kW đầu ra của bộ sạc. Bên phải: kích thước dòng điện đầu vào - khoảng 30A mỗi pha khi đầy tải, cộng thêm biên độ.

Sai: lắp thiết bị lên vách ngăn rỗng. Bên phải: gắn vào khối xây hoặc khung thép. Nó nặng khoảng 38kg trước cáp.

Sai: bỏ chọn xoay pha. Phải: xác minh trình tự khi vận hành; bộ chỉnh lưu đang hoạt động báo cáo lỗi thay vì chạy và có thể tránh được tình trạng báo lỗi đó.

Sai: chặn đường thông hơi bằng khay cáp ngay phía trên. Phải: giữ khoảng cách trên và dưới 300mm để luồng không khí lưu thông.

Sai: đặt biểu giá trước khi xác minh chỉ số đồng hồ đối với tải đã biết. Đúng: kiểm tra một lần khi chạy thử — Độ chính xác cấp 1.0 chỉ có ích nếu biểu giá được cấu hình chính xác.

Ghi chú từ việc cài đặt trang web

Một khách sạn 32 phòng bên ngoài Kraków đã lắp đặt bốn thiết bị ở một bãi đậu xe phía sau vào năm 2025. Trưởng nhóm bảo trì của họ cho biết yếu tố quyết định không phải là giá cả mà là giá treo tường – bề mặt bãi đậu xe được cho thuê và họ không được phép đổ móng cho tủ đứng trên sàn.

Một nhà điều hành cho thuê xe tải ở Malaysia điều hành sáu đơn vị ở hai chi nhánh. Họ đã báo cáo một vấn đề thực sự trong năm đầu tiên: hiện tượng ngưng tụ trên màn hình vào các buổi sáng có gió mùa, được giải quyết bằng cách di dời hai thiết bị dưới tán cây hiện có thay vì bất kỳ thay đổi nào đối với phần cứng.

Một nhà thầu điện ở Các Tiểu vương quốc Ả Rập Thống nhất đã lắp đặt hơn 30 thiết bị này nhận xét rằng vỏ dùng chung ở mức 20/30/40kW giúp đơn giản hóa công việc của anh ta — cùng một khung, cùng một đầu vào cáp, các bước vận hành giống nhau bất kể mức công suất mà khách hàng yêu cầu.

Câu hỏi người mua hỏi trước khi đặt hàng

Hỏi: Tôi cần năng lực cung cấp như thế nào?

Trả lời: Khoảng 30A mỗi pha trên nguồn cấp ba pha 380V ở công suất tối đa. Xác nhận bảng của bạn có khoảng trống trước khi đặt hàng.

Hỏi: Có phải phạm vi 1000V có nghĩa là nó sạc nhanh cho ô tô 800V không?

Trả lời: Điều đó có nghĩa là nó sẽ sạc chúng ở mức 20kW. Nền tảng điện áp cao cần phạm vi 120kW+ của chúng tôi để có phiên thực sự nhanh.

Hỏi: Đồng hồ có đủ chính xác để lập hóa đơn cho khách hàng không?

Đ: Có, Cấp 1.0. Xác minh tải tham chiếu khi chạy thử và định cấu hình biểu giá của bạn cho phù hợp.

Hỏi: Tôi có thể lắp nó ngoài trời mà không có mái che không?

Đáp: IP54 cho phép điều đó. Mái che vẫn kéo dài tuổi thọ của màn chắn và miếng đệm, đặc biệt ở vùng khí hậu có tia cực tím cao hoặc gió mùa.

Câu hỏi: Tôi nên chỉ định trình kết nối nào?

Đáp: CCS2 dành cho Châu Âu và hầu hết Trung Đông, CCS1 hoặc NACS dành cho Bắc Mỹ, GB/T dành cho Trung Quốc, CHAdeMO nơi phổ biến các mẫu cũ của Nhật Bản.

Hỏi: Sau này tôi có thể nâng cấp thiết bị 20kW lên 30kW không?

Đáp: Không — các mô-đun nguồn có khác nhau. Đặt hàng đánh giá bạn cần; vỏ bọc giống hệt nhau không làm cho các thiết bị điện tử có thể hoán đổi cho nhau.

Hỏi: Ở khu dân cư ồn ào đến mức nào?

A: Làm mát bằng quạt và điều khiển tốc độ. Khi tải một phần thì nó yên tĩnh; ở mức tải tối đa được duy trì, có thể nghe thấy tiếng ồn của quạt tương tự như tiếng ồn của máy điều hòa không khí ngoài trời.

Q: Những gì được bao gồm trong hộp?

A: Bộ sạc, giá treo tường, cáp sạc và súng, hướng dẫn lắp đặt và chứng nhận kiểm tra. Chiều dài cáp là 5 mét theo tiêu chuẩn.
