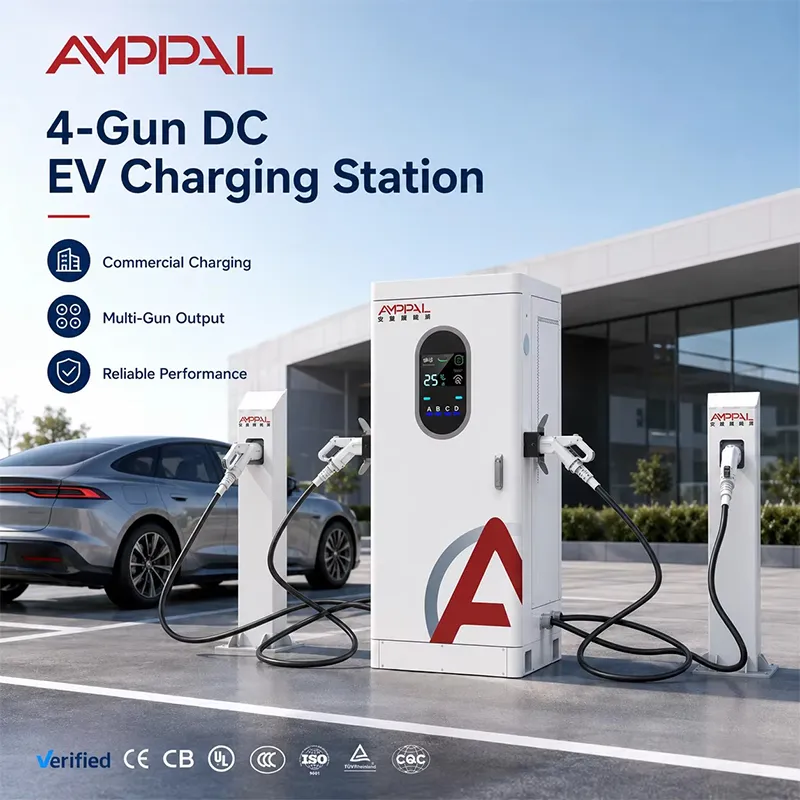

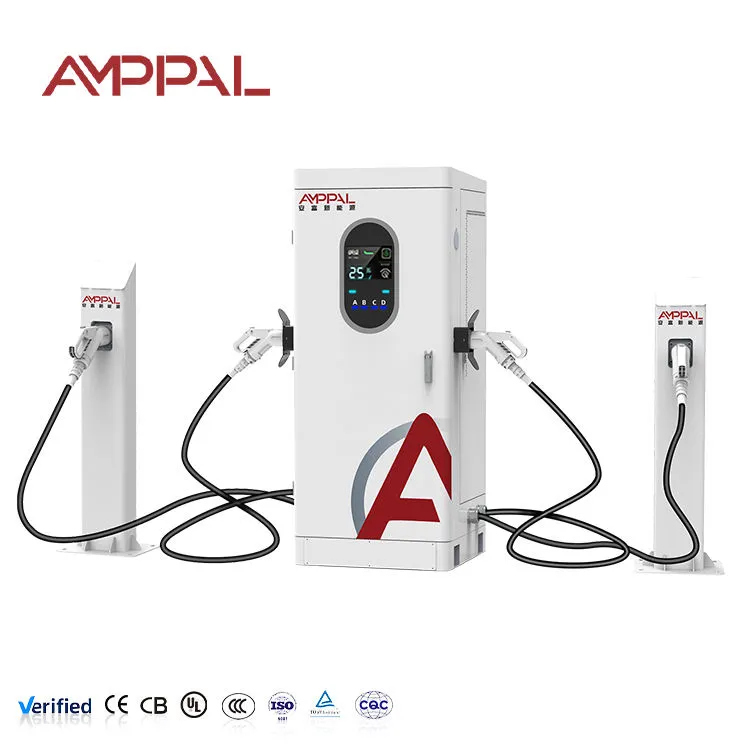

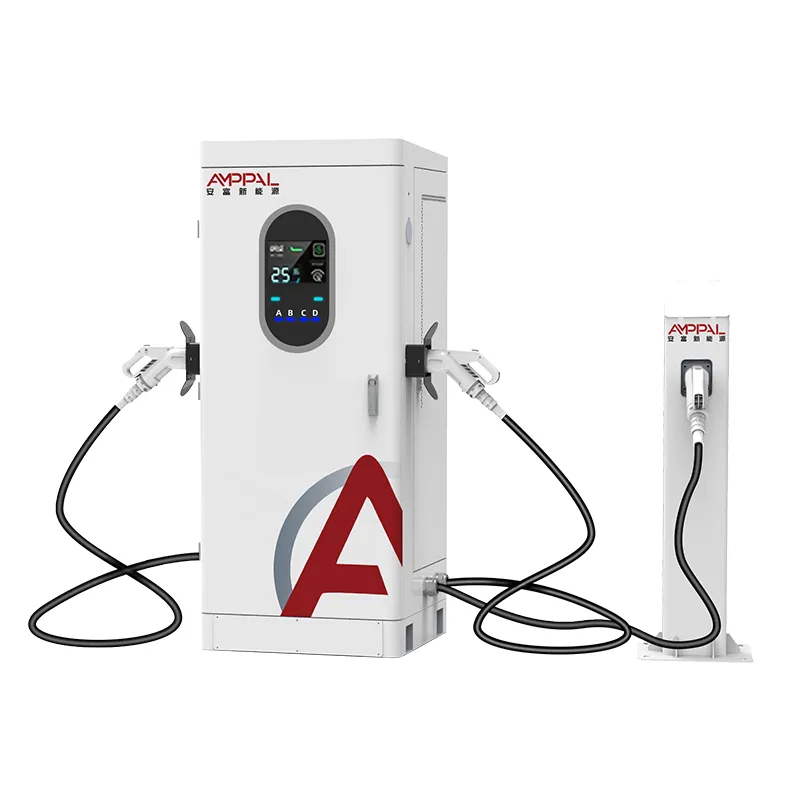

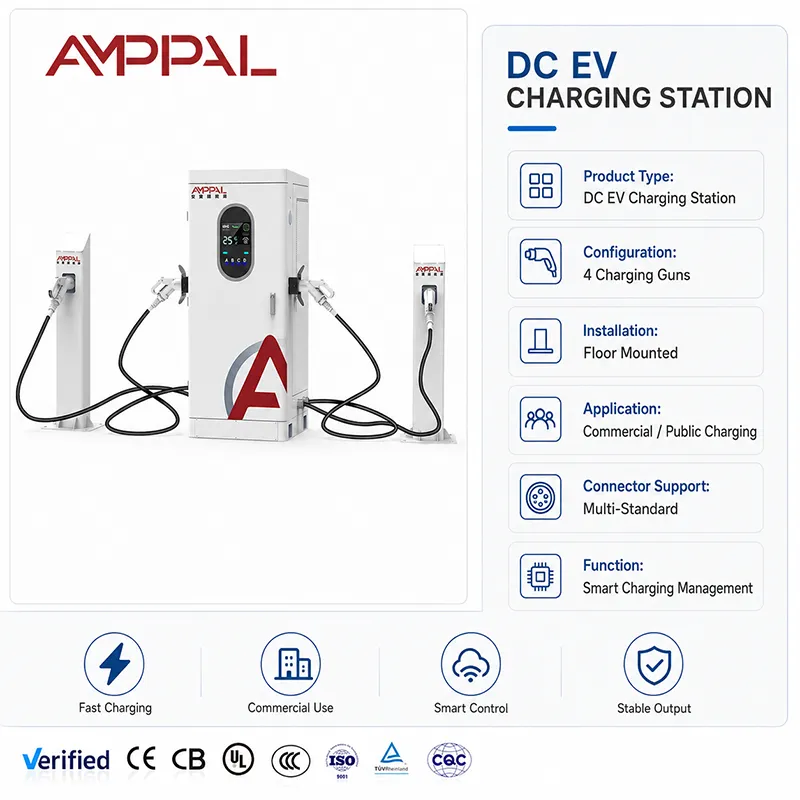

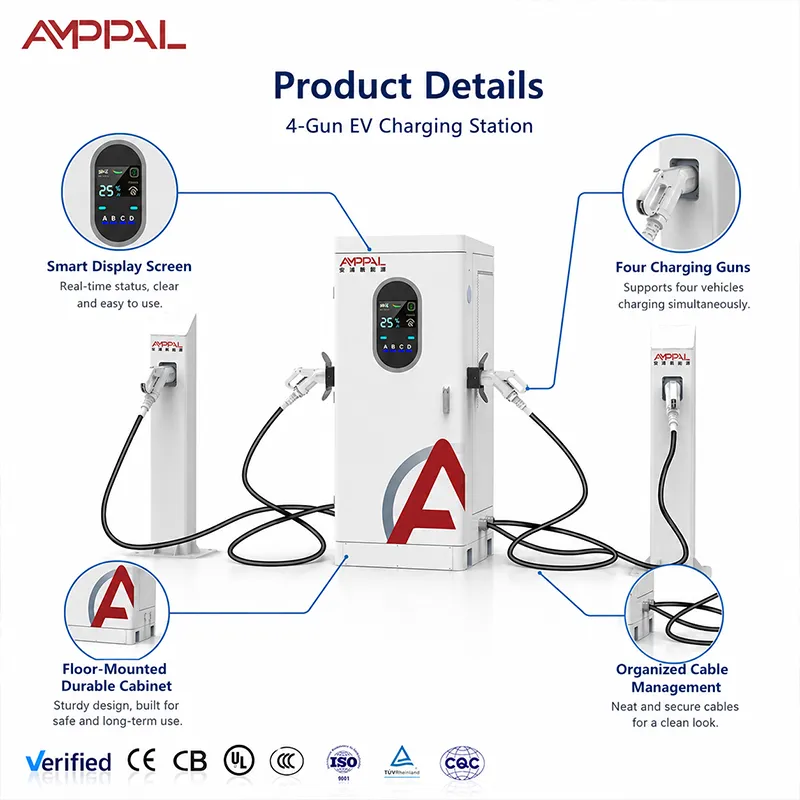

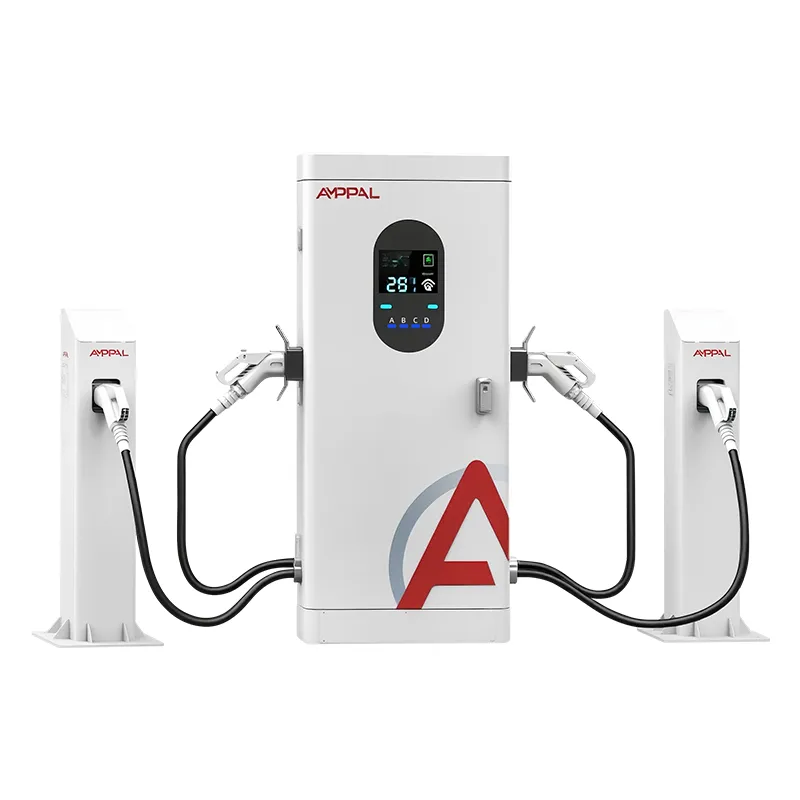

Trạm sạc EV nhanh DC đa kết nối 160kW dành cho đội xe thương mại

160kW trải rộng trên bốn khẩu súng có thể mua được gì cho bạn

Hầu hết những người xây dựng trạm đều bắt đầu bằng câu hỏi sai: "bộ sạc lớn bao nhiêu?" thay vì "một ngày phải phục vụ bao nhiêu xe?" Trang này thực hiện phép tính mà nhân viên ngân hàng sẽ làm trước khi ký. AF-DC-160-Y-D-Z-4-H là tủ DC tích hợp bốn súng — công suất đầu ra 160kW, các vị trí A/B/C/D, một đầu vào 380V — và toàn bộ lập luận kinh tế của nó là số lượng súng chứ không phải công suất đỉnh sẽ đặt ra mức trần doanh thu của bạn. Một khẩu súng 160kW phục vụ một ô tô cùng một lúc.

Hãy coi nó như bảo hiểm năng lực. Những chiếc ô tô đến một nhà ga thực sự là một cuộc xổ số: một chiếc taxi muốn 40 phút, một người đi làm muốn 20 phút, một chiếc xe tải muốn 90. Một đơn vị một súng thực hiện xổ số đó - mọi chiếc xe đều chờ đến lượt.

Các lập luận kinh tế ủng hộ bốn khẩu súng thay vì một

Cùng một công suất, tối đa bốn phiên đồng thời: tủ này và một khẩu súng đơn 160kW lấy cùng một nguồn cấp dữ liệu; tủ chỉ ngăn một ô tô chặn cả hàng đợi.

Việc sử dụng súng tăng lên do tiêu chuẩn sử dụng súng thấp hơn: bất kỳ ô tô nào cũng có thể đảm nhận bất kỳ vị trí nào, trong khi làn đường nhanh chỉ có 800V loại bỏ hoàn toàn những ô tô 400V cũ hơn.

Thời gian chờ trung bình giảm mà không cần mua thêm lưới điện: lý thuyết xếp hàng trong thực tế - bốn dịch vụ ngắn đánh bại một dịch vụ dài với cùng mức năng lượng.

Mục tiêu doanh thu trên mỗi súng dễ đạt được hơn: 160kW chia cho bốn súng là trung bình 40kW trên mỗi vị trí và một ngày sử dụng phiên ổn định sẽ mang lại kết quả tốt hơn so với cùng một kWh thông qua một súng.

Chi phí lắp đặt thấp hơn cho mỗi phương tiện được phục vụ: một tủ, một bộ cấp liệu, một bệ đỡ, một đăng ký OCPP — so với hai đơn vị súng đơn.

Trần 250A đủ rộng: ở 400V, một khẩu súng đơn độc có thể kéo được 100kW; ở 800V, một chiếc ô tô đơn độc mất tới 160kW. Hồ bơi hiếm khi là nút cổ chai trong giao thông hỗn hợp.

Thông số kỹ thuật

Các loại trang web nơi số lượng súng đánh bại sức mạnh đơn vị

Nơi làm việc và bãi đậu xe trong kho, nơi ô tô đỗ trong 30-90 phút - thời gian dừng đủ lâu để mức trung bình 40kW không phải là một sự thỏa hiệp.

Các lô đất ven đường hoặc siêu thị của thành phố có lượng khách đến không thể đoán trước.

Các địa điểm có giới hạn lưới điện cứng: 160kW thường là mức tiêu thụ lớn nhất mà mức cho phép khiêm tốn có thể chấp nhận được nếu không nâng cấp máy biến áp.

Các trạm nhiên liệu nhượng quyền bổ sung thêm các đảo EV đầu tiên của họ dựa trên công suất điện hiện có.

Bãi có đội xe có cấp điện áp 400V; cách bố trí bốn khẩu súng giúp mọi phương tiện đều được sạc mà không cần làn đường cao thế.

Cách một bể bơi 160kW phục vụ bốn phương tiện theo trình tự

Tủ giữ cho tổng công suất là 160kW và phân phối nó theo quy tắc bạn đặt ra - ai đến trước được phục vụ trước, chia đều hoặc ưu tiên. Trong điều kiện chia đều, bốn khẩu súng được sử dụng, mỗi khẩu có công suất gần 40kW; một chiếc ô tô 50kWh tham gia ở trạng thái sạc 40% sẽ rời đi sau khoảng 60-75 phút.

Chi tiết tiền là việc sử dụng. Bộ sạc một súng 160kW không kiếm được gì khi không hoạt động; nội các này kiếm được thứ gì đó bất cứ khi nào một trong bốn vị trí bận rộn. Chạy phép tính số học với biểu giá của riêng bạn: 40 phiên một ngày, trung bình 20kWh mỗi phiên là 800kWh thông qua tủ.

Dữ liệu phiên quay trở lại cho mỗi khẩu súng qua OCPP 1.6/2.0, do đó bạn theo dõi mức sử dụng hàng tuần và thay đổi quy tắc phân bổ khi một vị trí hoạt động kém. Vòng phản hồi đó là sự khác biệt giữa việc sở hữu bộ sạc và sở hữu dòng doanh thu.

Báo cáo thử nghiệm của chúng tôi thực sự bao gồm những gì

Các thử nghiệm loại điện môi và EMC toàn tủ, không phải các mẫu chỉ có mô-đun — tập tin mà một nhân viên đấu thầu Châu Âu thực sự muốn đọc.

Phun muối trong 96 giờ trên vỏ IP54 và vỏ súng, kèm theo ảnh bên trong báo cáo.

Quá trình chạy ngâm nhiệt 50C cho thấy sản lượng giảm ở đâu, vì vậy kế hoạch địa điểm không bao giờ phát hiện ra giới hạn trong tháng 8.

Xác minh sự xâm nhập IP54 trên các vòng đệm và đệm, cộng với sốc cơ học trên vỏ.

Các chứng chỉ CE, TUV, UL, CB và CCC hiện hành và có sẵn theo yêu cầu, kèm theo hồ sơ kiểm tra hoàn công được tuần tự hóa cho mỗi đơn vị.

Làm thế nào công suất 1 triệu đơn vị một năm có thể duy trì thời gian giao hàng ở mức 15-20 ngày làm việc

1. Tấm kim loại: Máy cắt laser TRUMPF và phanh ép CNC tại Nhạc Thanh; vỏ bọc bắt đầu như một cuộn thép, không phải là một phần danh mục.

2. Sơn tĩnh điện lấy mẫu phun muối hàng loạt.

3. PCBA trên đường dây DC chuyên dụng — sàn lắp ráp AC và DC riêng biệt nên dụng cụ và độ sạch sẽ không bao giờ trộn lẫn.

4. Cụm thanh cái và mô-đun nguồn với các dụng cụ điều khiển mô-men xoắn; mọi khớp đều được ghi lại.

5. Đấu dây bốn súng: công tắc tơ cho mỗi vị trí, đo sáng và giảm căng thẳng.

6. Thử nghiệm bắt tay phần sụn và OCPP trên nền tảng thử nghiệm.

7. Hiện tượng cháy toàn tải trên một dãy tải, được ghi lại trên mỗi tủ.

8. QC cuối cùng, lập số sê-ri và bàn giao để đóng gói - đây là lý do tại sao báo giá tiêu chuẩn cho biết 15-20 ngày làm việc và tại sao chúng tôi thường đánh bại nó.

Hướng dẫn định cỡ: Khi 160kW đánh bại 2x80kW hoặc 160kW đơn lẻ

So sánh ba tùy chọn trên trang web của bạn. Một khẩu súng đơn 160kW: tủ rẻ nhất, trải nghiệm xe đơn tốt nhất, hành vi xếp hàng tệ nhất. Hai đơn vị súng đơn 80kW: hai làn, nhưng mỗi làn có công suất tối đa gần 80kW và bạn phải trả tiền cho hai bộ nạp và hai móng. Một khẩu súng bốn công suất 160kW: bốn làn đường từ một nhánh; một chiếc ô tô đơn độc vẫn đạt tới 160kW (cho phép trần 250A ở 800V).

Khi không: nếu người lái xe của bạn đều là xe tải cần trên 150kW mỗi phiên, thì bốn làn đường trung bình 40kW là sai hình dạng - hãy mua những chiếc xe lớn chuyên dụng. Nếu phiên phải kết thúc dưới 15 phút thì không có gì ở loại 160kW khắc phục được điều đó. Và nếu trang web của bạn không bao giờ nhìn thấy nhiều hơn hai chiếc ô tô cùng một lúc, thì đơn vị hai súng sẽ có giá thấp hơn.

Năm sự thật trong hợp đồng Người mua hỏi về đầu tiên

Thời gian thực hiện: 15-20 ngày làm việc kể từ khi phê duyệt tiền gửi và tác phẩm nghệ thuật - được ghi trong báo giá, không được phát hiện sau đó.

MOQ: nêu trên mỗi mẫu trong báo giá; Các đơn vị mẫu được vận chuyển trước nên yêu cầu về chất lượng có thể được kiểm tra trước khi sản xuất số lượng.

Bảo hành: hai năm, mô-đun và cấp độ súng - các bộ phận bị lỗi, không phải lớp sơn.

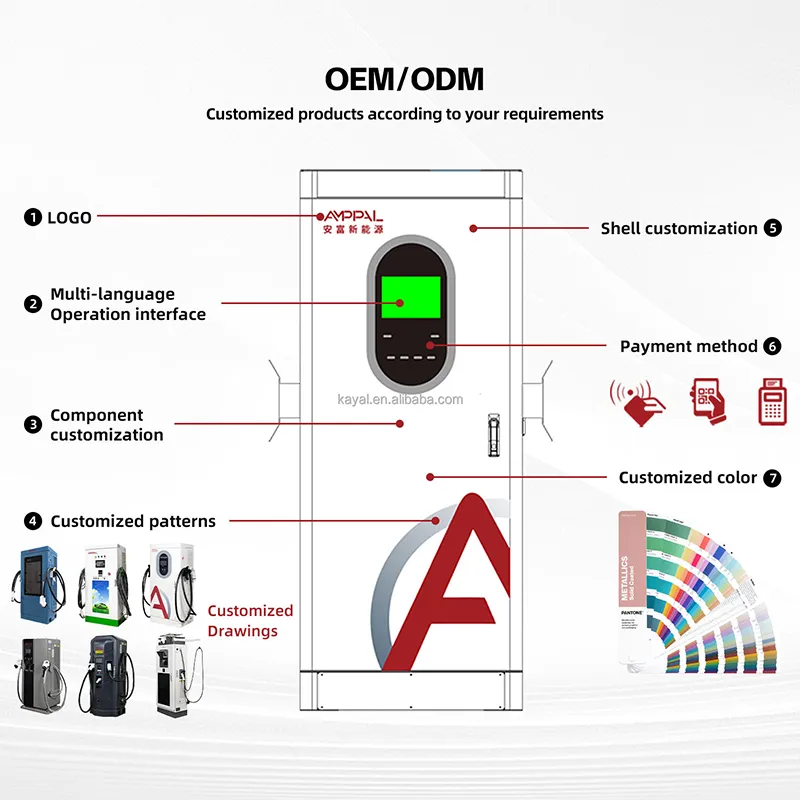

Tùy chỉnh: Nhãn hiệu OEM, màu sắc, nhãn súng và đặt tên phụ trợ tại thời điểm đặt hàng; nhà máy đã thực hiện OEM/ODM cho người mua ở hơn 40 quốc gia.

Quy mô tham chiếu: hơn 1 triệu thiết bị được phân phối tích lũy vào năm 2024, hơn 200 trạm do nhóm của chúng tôi vận hành, 500 thiết bị làm mát bằng chất lỏng cho Saudi NEOM - nhà máy có giao diện trong trò chơi.

Vận chuyển tủ 1820x750x735 không có kịch tính

Vỏ thùng có kích thước khoảng 2,0 x 0,95 x 1,0 m, gồm khoang chứa súng lót xốp; tủ di chuyển thẳng đứng, súng được cố định chống chuyển động. Tổng trọng lượng xuất hiện trên danh sách đóng gói mà chúng tôi gửi trước khi xe tải rời đi để người giao nhận vận tải của bạn có thể lập kế hoạch mà không gặp bất ngờ.

Vận chuyển đường biển theo tiêu chuẩn: FOB, CIF, CFR hoặc DDP từ Chiết Giang. Một trụ sở 40 ft chứa sáu thùng liên tiếp theo kế hoạch xếp hàng tiêu chuẩn của chúng tôi; sơ đồ tải cuối cùng được xác nhận cho mỗi đơn hàng vì hỗn hợp khác nhau.

Các chứng từ — hóa đơn thương mại, danh sách đóng gói, vận đơn, giấy chứng nhận xuất xứ — đến từ bộ phận xuất khẩu của chúng tôi, nơi vận chuyển đến hơn 40 quốc gia hàng năm. Những người nhập khẩu lần đầu nhận được danh sách kiểm tra tài liệu trước; chúng tôi đã thấy bàn hải quan yêu cầu những gì.

Thời hạn hai năm, gửi linh kiện 48 giờ

Thời hạn hai năm. Đối với nhà điều hành đang chạy số liệu sử dụng, con số liên quan là thời gian gửi linh kiện trong 48 giờ của chúng tôi chứ không phải thời hạn bảo hành.

Gửi đi các phụ tùng dự trữ trong 48 giờ - cụm súng, mô-đun, bộ điều khiển - từ nhà máy Nhạc Thanh.

Chẩn đoán OCPP từ xa cho các vấn đề về cấu hình và chương trình cơ sở; hầu hết các vé đều đóng mà không cần truy cập trang web.

Danh sách kiểm tra hàng năm: vệ sinh bộ lọc, điều chỉnh lại mô-men xoắn thanh cái, kiểm tra tiếp điểm súng — chúng tôi gửi kèm theo mỗi đơn hàng.

Cuộc gọi vận hành với kỹ sư trong phiên đầu tiên.

Các phụ tùng ở cấp độ mô-đun được lưu giữ trong thời gian bảo hành đầy đủ, do đó, mô-đun bị lỗi là một thiết bị trao đổi chứ không phải một phiếu sửa chữa.

Thói quen của người vận hành giúp kéo dài tuổi thọ súng

Sai: để trình điều khiển kéo đầu nối ra bằng cáp. Đúng: nắm chặt tay cầm và gắn một tấm biển nhỏ - điểm tiếp xúc của súng là một vật dụng dễ bị mài mòn và bảo hành hai năm không bao gồm việc lạm dụng.

Sai: quấn chặt một sợi cáp dài 7m quanh bao súng trong thời tiết giá lạnh. Bên phải: các vòng bị lỏng và kiểm tra lò xo của áo khoác xem có vết nứt không.

Sai: cài đặt chia đều khi một khẩu súng nằm trong vùng chết không ai sử dụng. Đúng: kiểm tra dữ liệu OCPP của mỗi súng hàng tháng và chuyển vị trí ít sử dụng sang ưu tiên hoặc di chuyển quy tắc của nó.

Sai: chạy tủ trên máy phát điện mà không có dây nối đất trung tính thích hợp. Bên phải: nguồn cấp AC380V+-15% ổn định; sơ đồ nối dây của sách hướng dẫn bao gồm các chi tiết liên kết.

Sai: lau màn hình cảm ứng bằng bình xịt dung môi. Phải: một miếng vải sợi nhỏ khô; dung môi làm mờ màn hình trong một mùa.

Phản hồi của người mua từ các trang web làm việc

Một đại lý nhượng quyền trạm nhiên liệu ở Ba Lan đặt một tủ bên cạnh hai đơn vị súng đơn hiện có và chứng kiến ​​tủ bốn súng kiếm được nhiều tiền hơn cả hai vào cao điểm cuối tuần - hàng đợi trải dài trên bốn làn thay vì xếp sau một làn. Khiếu nại của anh ấy: mặc định chia đều của phần sụn đầu tiên đã làm suy yếu khoang taxi ưu tiên của anh ấy, điều mà anh ấy đã khắc phục bằng thay đổi quy tắc trong ứng dụng.

Một nhà điều hành kho hàng ở Mexico vận hành tám xe tải giao hàng qua một tủ suốt đêm. Anh ấy nói với chúng tôi rằng thời gian thực hiện 15-20 ngày làm việc quan trọng hơn giá cả - bộ sạc cũ đã hết hàng vào tháng 12 và bộ sạc mới được giao hàng trước kỳ nghỉ lễ. Vấn đề khó khăn: thợ điện của anh ấy muốn các thiết bị đầu cuối đầu vào ở phía bên trái; của chúng tôi nằm ở phía dưới nên việc định tuyến ống dẫn mất thêm một giờ.

Một người mua ở thành phố Chile đã thử nghiệm thiết bị mẫu trong một tháng tại bến xe buýt trước khi đặt hàng số lượng lớn. Công văn dự phòng kéo dài 48 giờ được coi là lý do khiến AMPPAL thắng thầu. Lưu ý nhỏ: anh ước dải đèn LED có kiểu "dành riêng" ổn định; một ghi chú phần sụn đã được đưa vào hồ sơ tồn đọng của chúng tôi.

Các câu hỏi về ROI mà chúng tôi trả lời trên 160kW

Hỏi: Một tủ 4 súng 160kW có thể phục vụ bao nhiêu ô tô một ngày?

Đáp: Tùy thuộc vào thời gian dừng, nhưng con số lập kế hoạch thực tế là 30-60 phiên trong một ngày hoạt động kéo dài 14 giờ với trung bình 20-30kWh mỗi phiên. Dưới mức trung bình 30kWh, hồ bơi hiếm khi không hoạt động lâu.

Hỏi: 40kW mỗi súng có quá chậm không?

A: Đối với xe 50kWh từ 20% đến 80%, khoảng 45 phút ở mức 40kW. Nếu khán giả của bạn mong đợi các phiên họp kéo dài dưới 30 phút, hãy tăng quy mô lên - nội dung này là một trò chơi kinh tế, không phải là một trò chơi phá kỷ lục.

Hỏi: Một chiếc ô tô 800V đơn độc có thực sự đạt được 160kW không?

Đáp: Lên đến mức trần đầu ra 250A — ở mức 800V tức là có đủ 160kW; ở 400V, một chiếc ô tô đơn độc có công suất gần 100kW. Màn hình hiển thị hình ảnh trực tiếp.

Hỏi: Bạn đề xuất phép tính hoàn vốn nào?

A: Doanh thu mẫu trên mỗi khẩu súng: số giờ sử dụng nhân công suất trung bình nhân biên độ thuế. Chạy nó cho một khẩu súng và bốn khẩu; nội các bốn súng thường giành chiến thắng trong khoảng 15 phiên họp một ngày.

Hỏi: Tôi có thể thêm tủ này vào bộ cấp nguồn 160kW hiện có không?

Trả lời: Có - nó lấy nguồn cấp AC380V giống như một thiết bị 160kW. Sự khác biệt hoàn toàn nằm ở bên trong tủ.

Hỏi: Chế độ bảo hành có bao gồm súng không?

Đáp: Hai năm, bao gồm các mô-đun và súng, với thời gian vận chuyển 48 giờ đối với các phụ tùng dự trữ. Hư hỏng cáp do lạm dụng trình điều khiển không được bảo hiểm.

Hỏi: Điều gì sẽ xảy ra nếu trang web của tôi vượt quá 160kW?

A: Giữ cái tủ này và thêm cái thứ hai; mỗi cái đều độc lập trên nguồn cấp dữ liệu riêng của nó. Nhiều nhà khai thác xây dựng công suất theo từng bước 160kW vì lý do này.

Câu hỏi: Nền tảng sạc có thể là OCPP 1.6 và 2.0 không?

A: Cả hai đều được hỗ trợ. Chúng tôi kiểm tra sự bắt tay trên nền tảng của bạn trước khi giao hàng.
