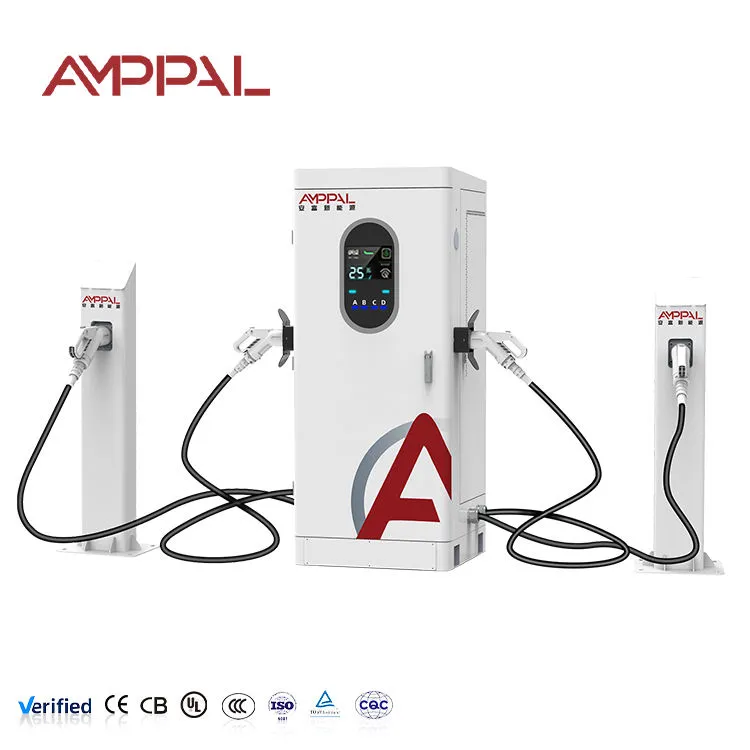

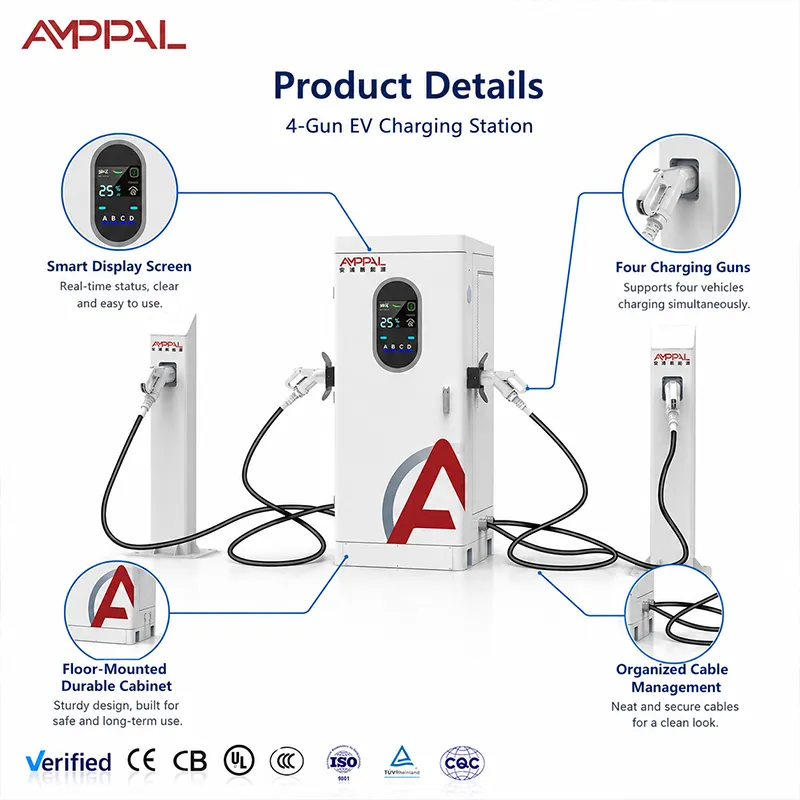

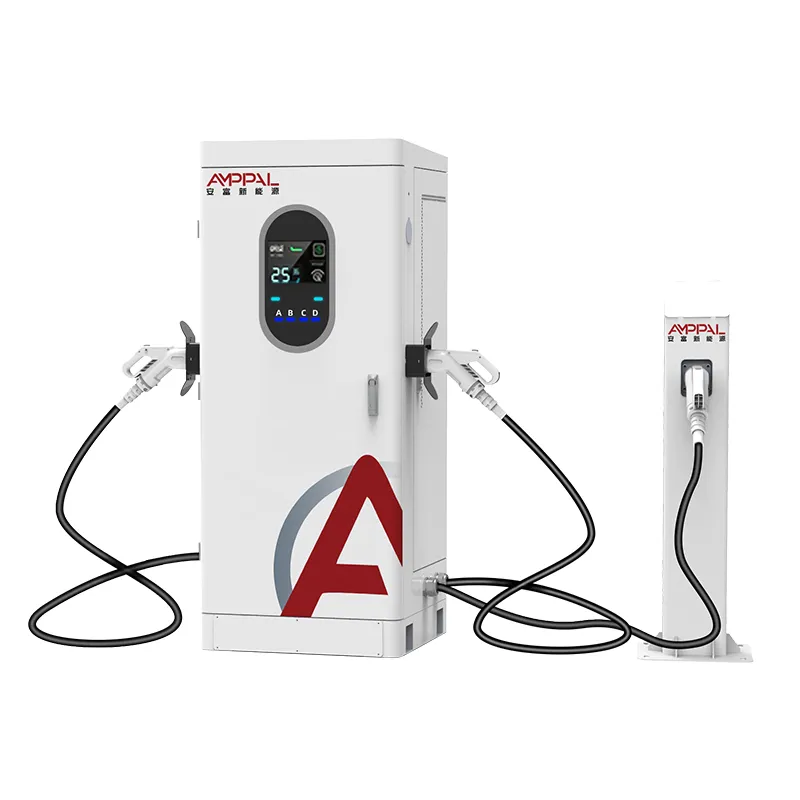

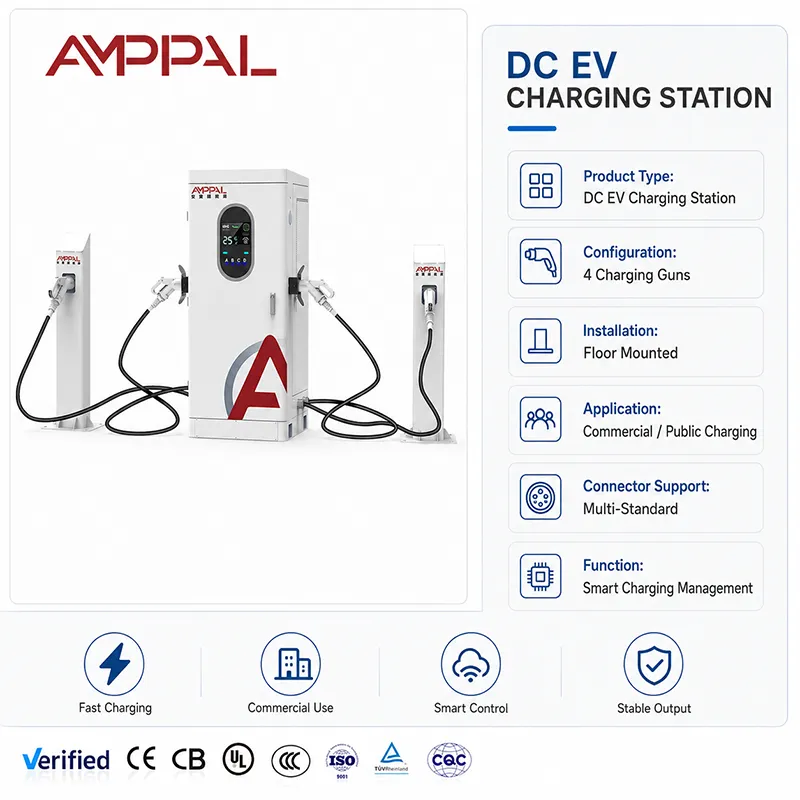

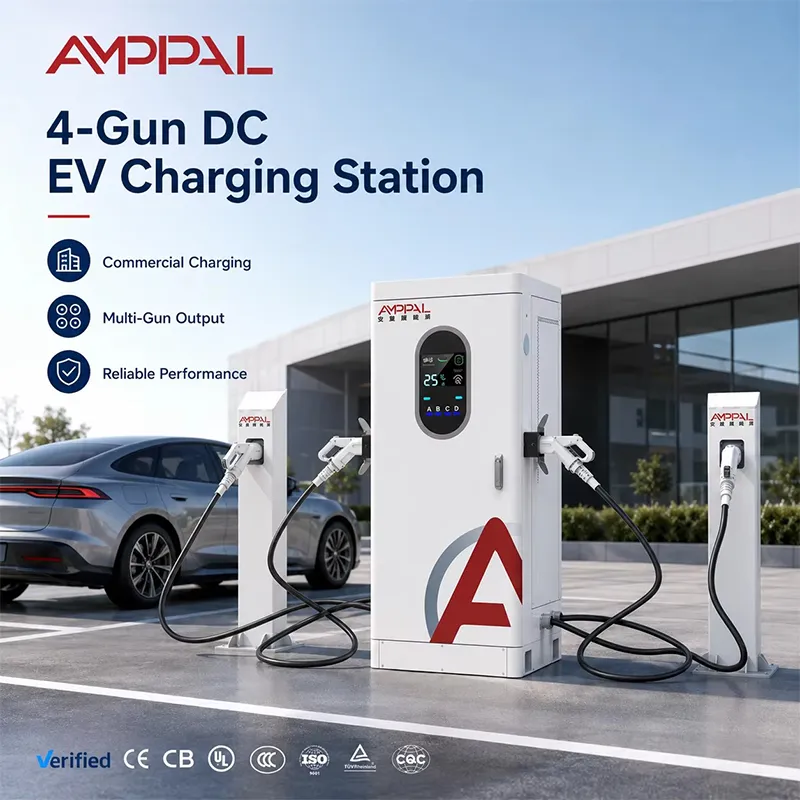

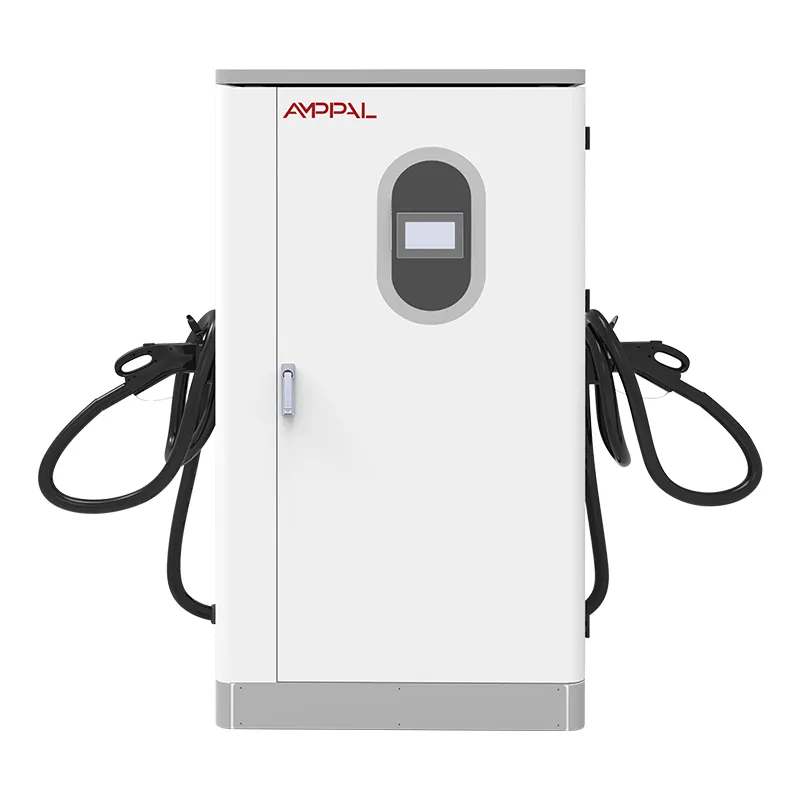

Trạm sạc EV siêu nhanh nhiều súng 360kW cho các trung tâm sạc trên đường cao tốc

Tủ 360kW yêu cầu gì đối với địa điểm xung quanh nó

Trước khi kéo sợi cáp đầu tiên, tủ 360kW buộc chủ sở hữu địa điểm phải trả lời một câu hỏi mà hầu hết những người lắp đặt đều tránh: năng lượng đến từ đâu khi đầy tải? AF-DC-360-Y-D-Z-4-H là bộ sạc DC tích hợp bốn súng có công suất lên đến 360kW từ một nguồn cấp AC380V và phân phối nó qua các vị trí A/B/C/D. Trên giấy tờ đó là một bộ sạc; trên thực tế nó là một trạm biến áp nhỏ có màn hình cảm ứng. Nội các sẽ vui vẻ yêu cầu đầy đủ thông tin đầu vào - câu hỏi đặt ra là liệu máy biến áp, bộ cấp nguồn và cấu trúc biểu giá của bạn có thể đạt được thành công mà không có kịch tính hay không.

Đó là lý do tại sao trang này được viết cho các kỹ sư dự án và chủ sở hữu địa điểm chứ không chỉ dành cho việc mua sắm: công suất đầu vào, chi phí nhu cầu, trạng thái nhiệt ở mức đầu ra tối đa của bốn súng và vai trò của dải đèn LED trong rất nhiều vấn đề. Hãy làm đúng bốn điều này và chiếc tủ sẽ trở nên đáng tin cậy một cách nhàm chán. Nếu hiểu sai thì mỗi hóa đơn hàng tháng sẽ là một điều bất ngờ.

Các quyết định thiết kế quan trọng khi nạp đầy bốn khẩu súng

Có thể đạt tới mức 360kW đầy đủ nhưng hiếm: ở mức trần 250A, một ô tô 800V đơn độc phải tiêu tốn tới 200kW; hồ bơi đầy xuất hiện khi một số xe 800V cùng sạc - thiết kế cho mức trung bình, không phải cho con số tiếp thị.

Tổng giới hạn quản lý tải OCPP 1.6/2.0 được rút ra từ phần phụ trợ, do đó tủ có thể hoạt động với nguồn cấp nhỏ hơn 360kW.

Thân thiện với việc lưu trữ: tủ hoạt động tốt với bộ đệm pin — sạc bộ đệm ngoài giờ cao điểm, để nó thực hiện công việc cao điểm vào buổi sáng, cắt giảm chi phí theo nhu cầu.

Giảm tải được công bố, không được phát hiện: đường cong nhiệt cho biết đầu ra nào bền vững ở nhiệt độ xung quanh 50C với cả bốn khẩu súng đều nóng.

Dải đèn LED tăng gấp đôi số lượng biển báo vào ban đêm: trạng thái màu sắc (không hoạt động/đang sạc/lỗi) được đọc từ khoảng cách 30 mét, do đó người lái xe sẽ ngừng đi vòng.

Đo lường theo súng và đo từ xa OCPP đầy đủ cung cấp cho hệ thống quản lý năng lượng mà các nhà điều hành trung tâm đang sử dụng.

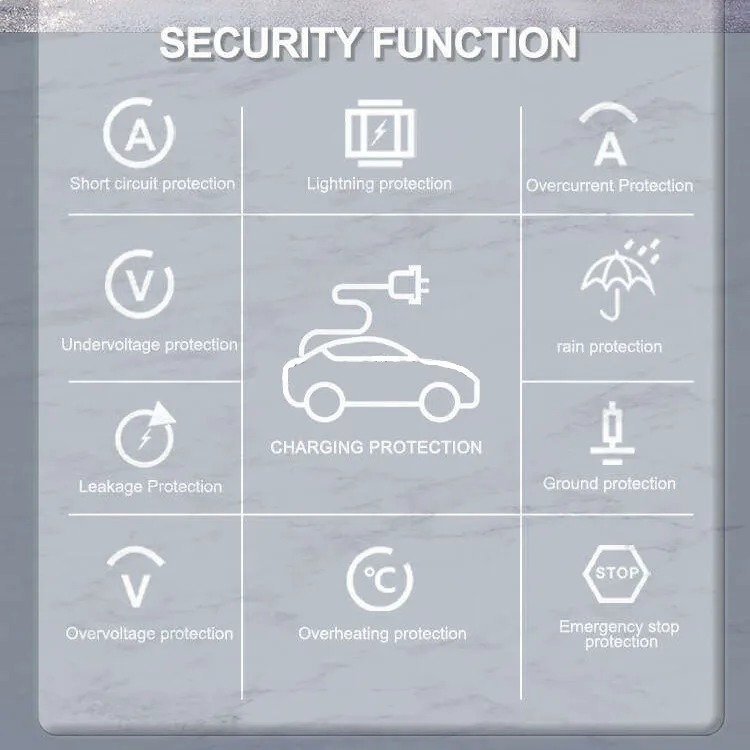

Thông số kỹ thuật

Tủ 360kW thuộc về đâu (và nơi nào không)

Các trung tâm dịch vụ đường cao tốc có ngân sách biến áp thực sự và giao thông 24 giờ.

Các trung tâm đội xe của thành phố điện khí hóa hàng chục phương tiện qua đêm bằng năng lượng mặt trời hoặc hệ thống lưu trữ tại chỗ.

Các điểm trung chuyển hậu cần và vận chuyển hàng hóa nơi xe tải và xe tải đến từng đợt.

Sân bay và nhà ga xe khách phía trước có thời gian lưu trú dài và thông lượng cao.

Không áp dụng cho các cơ sở có công suất đầu vào sẵn có dưới 250kW — nội các trung thực về những gì họ cần và cơ sở đó cũng phải như vậy.

Chiến lược nhiệt và giảm công suất ở mức tối đa

Tủ chỉ kéo 360kW khi công trường cho phép và phương tiện có yêu cầu. Bên trong, không khí cưỡng bức làm mát các mô-đun nguồn, với cửa hút gió ở phía thông hơi; bộ điều khiển theo dõi nhiệt độ mô-đun liên tục và cắt đầu ra dọc theo đường cong giảm định mức đã công bố trước khi có bất kỳ sự cố nào xảy ra. Một buổi chiều tháng 8 nóng nực ở nhiệt độ 50C có thể thấy sản lượng bị giới hạn dưới mức danh nghĩa - một giao dịch có chủ ý chứ không phải thất bại.

Về phía lưới điện, phép tính rất đơn giản: 360kW trên nguồn điện ba pha 380V có nghĩa là khoảng 550A dòng điện khi đầy tải, quyết định cầu dao, tiết diện cáp và khoảng trống máy biến áp của bạn. Hầu hết các trạm trung tâm cấp nguồn cho tủ từ máy biến áp 400-500kVA hoặc chia trạm thành hai nguồn cấp dữ liệu. Quản lý tải OCPP cũng có thể giới hạn tủ ở mức 300kW trong thời gian cao điểm tiện ích trong khi bộ đệm pin bao phủ phần còn lại - tủ coi nắp là tổng mới và chia nó cho các súng bận rộn.

Dải đèn LED kiếm được lợi nhuận ở quy mô này. Trên một sân trước tối tăm, đông đúc, màu sắc và kiểu nhấp nháy của nó cho người lái xe biết từ khoảng cách 30 mét rằng súng nào còn trống, súng nào đang sạc, súng nào bị lỗi. Ít vòng quay hơn có nghĩa là hàng đợi ngắn hơn và dữ liệu OCPP trên mỗi khẩu súng cho phép bạn kiểm tra tác động của băng tần đối với thông lượng sau một tháng.

Lộ trình chứng nhận trên tủ cân Hub

Thử nghiệm loại toàn bộ tủ: EMC, khả năng chịu điện môi, nối đất bảo vệ — tệp mà kỹ sư vận hành lưới điện của bạn sẽ thực sự mở.

Xịt muối 96 giờ lên vỏ và súng; các trung tâm ven biển coi trọng vấn đề này.

Ngâm nhiệt ở 50C với dữ liệu giảm dần được công bố kèm theo.

Xác minh xâm nhập IP54 trên vòng đệm và đệm.

Dòng điện CE, TUV, UL, CB, CCC, cùng với hồ sơ kiểm tra hoàn công được tuần tự hóa trên mỗi đơn vị.

Hướng dẫn sử dụng nhà máy: Nơi chế tạo tủ 360kW

1. Cắt laser và uốn CNC TRUMPF tại Nhạc Thanh; sơn tĩnh điện với lấy mẫu phun muối hàng loạt.

2. PCBA trên đường dây DC chuyên dụng, tách biệt với cụm AC.

3. Tích hợp thanh cái được điều khiển bằng mô-men xoắn và mô-đun nguồn — ở mức 360kW, khớp nối lỏng lẻo có nguy cơ cháy, vì vậy mọi khớp nối đều được ghi lại.

4. Hệ thống dây điện bốn súng với công tắc tơ và đo sáng ở mỗi vị trí.

5. Flash chương trình cơ sở và bắt tay OCPP dựa trên phần phụ trợ thử nghiệm, bao gồm các tập lệnh quản lý tải.

6. Ghi lại toàn bộ tải trên bộ điện trở với nhật ký trên mỗi đơn vị.

7. Kiểm tra chất lượng cuối cùng và xê-ri hóa.

8. Đóng gói - thời gian giao hàng tiêu chuẩn là 15-20 ngày làm việc và dây chuyền công suất hàng năm trên 1 triệu chiếc giúp đảm bảo các đơn đặt hàng lớn đúng tiến độ.

Chọn tủ trung tâm: Nguồn, lưới và mọi thứ giữa

Bắt đầu với lưới chứ không phải tủ. Hãy hỏi xem kết nối của bạn có thể cung cấp những gì liên tục chứ không phải những gì nó có thể tồn tại trong một phút. Nếu câu trả lời là dưới 300kW, tủ 360kW sẽ chạy với nắp hoặc bộ lưu trữ OCPP — hoặc bạn nên giảm công suất xuống 240kW và chi số tiền tiết kiệm được cho thiết bị thứ hai sau đó.

Trường hợp tủ này là câu trả lời sai: một địa điểm nhìn thấy một phương tiện cùng một lúc không cần bốn khẩu súng; một trang web không có đường dẫn nâng cấp máy biến áp thì không thể lưu trữ nó một cách trung thực; và một địa điểm có mức thuế đáp ứng nhu cầu đồng thời cao cần có kế hoạch lưu trữ và giới hạn được ký trước khi mua, không phải sau hóa đơn đầu tiên.

Ghi chú mua sắm cho các dự án trung tâm lớn

Các dự án trung tâm tồn tại hoặc chết dựa trên tài liệu: Chứng chỉ CE, TUV, UL, CB, CCC cùng với hồ sơ kiểm tra nối tiếp được gửi theo đơn đặt hàng và bộ phận xuất khẩu của chúng tôi chuẩn bị bộ tài liệu đầy đủ cho hơn 40 quốc gia.

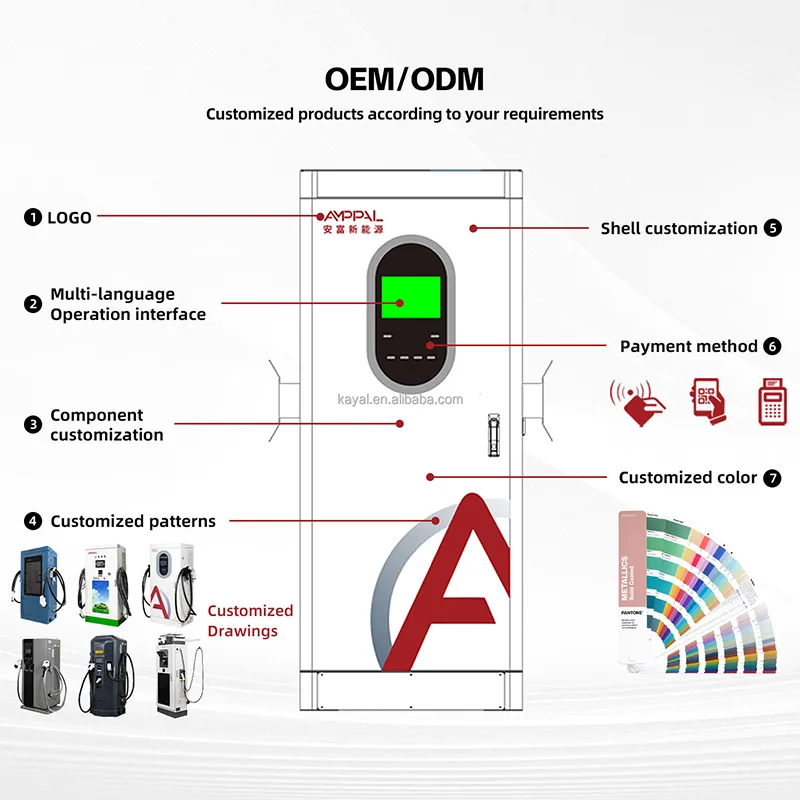

OEM/ODM ở quy mô trung tâm: màu sắc công ty, đặt tên phụ trợ, cấu hình đầu nối theo vị trí (CCS1/CCS2/GB/T/CHAdeMO/NACS) tại thời điểm đặt hàng.

Thời gian thực hiện 15-20 ngày làm việc với thời gian sản xuất cho các đơn hàng nhiều đơn vị; Điều khoản MOQ cho mỗi mô hình trong báo giá.

Nhà máy là nhà điều hành: hơn 200 trạm do nhóm của chúng tôi điều hành và 500 thiết bị làm mát bằng chất lỏng được cung cấp cho dự án hydro xanh của Saudi NEOM — tài liệu tham khảo ở quy mô trung tâm, không chỉ là dữ liệu phòng thí nghiệm.

Một chuyên gia "người khổng lồ nhỏ" gồm 260 người được thành lập vào năm 2014 tại Nhạc Thanh, xuất khẩu tới hơn 40 quốc gia - một nhà máy, một chủ sở hữu chịu trách nhiệm.

Lập kế hoạch vận chuyển hàng hóa cho việc triển khai quy mô trung tâm

Mỗi tủ được vận chuyển thẳng đứng trong một thùng gỗ có kích thước gần 2,0 x 0,95 x 1,0 m có ngăn đựng súng cắt xốp; tổng trọng lượng và kích thước thùng có trong danh sách đóng gói trước khi gửi đi. Triển khai trung tâm của một số tủ chia sẻ một vị trí sản xuất và một cửa sổ vận chuyển.

Việc xếp container được xác nhận theo mỗi đơn hàng — sáu thùng liên tiếp trên mỗi trụ sở 40 ft theo kế hoạch tiêu chuẩn của chúng tôi, được kiểm tra lại theo kích thước thực tế mỗi lần. Các mô-đun dự phòng và bộ súng di chuyển trong cùng một thùng chứa để giữ các bộ phận vận hành cùng nhau.

Điều kiện thương mại FOB, CIF, CFR hoặc DDP từ Nhạc Thanh với đầy đủ chứng từ xuất khẩu. Đối với các dự án trung tâm, chúng tôi cũng cung cấp hồ sơ lắp đặt: sơ đồ đi dây, bản vẽ móng và hướng dẫn cấu hình quản lý tải.

Cấu trúc hỗ trợ cho người vận hành trung tâm

Hai năm cho mỗi tủ. Ở quy mô trung tâm, chúng tôi khuyên bạn nên giữ một mô-đun dự phòng và một cụm súng tại chỗ thay vì chờ vận chuyển hàng hóa.

Gửi hàng trong 48 giờ đối với các phụ tùng dự trữ từ Chiết Giang khi phụ tùng tại chỗ được sử dụng.

Hỗ trợ phần mềm và chẩn đoán OCPP từ xa; các tập lệnh quản lý tải được điều chỉnh bởi các kỹ sư của chúng tôi.

Khoảng thời gian bảo trì hàng quý: vệ sinh bộ lọc, điều chỉnh lại mô-men xoắn thanh cái, kiểm tra tất cả bốn điểm tiếp xúc của súng.

Giám sát vận hành bằng cuộc gọi video, cùng với tài liệu bàn giao hoạt động cho nhân viên ca của bạn.

Quy tắc vận hành cấp cơ sở cho 360kW

Sai: để nội các hoạt động không giới hạn với một mức thuế quan với mức phí yêu cầu tàn bạo. Đúng: đặt giới hạn tải OCPP cho mỗi khoảng thời gian - năng lượng đến sau, hóa đơn sẽ giảm xuống.

Sai: chặn lối vào bằng biển báo hoặc cột chắn. Bên phải: khoảng trống 40 cm và kiểm tra bộ lọc hàng tháng; luồng không khí là hệ thống làm mát.

Sai: mong đợi công suất tối đa là 360kW ở nhiệt độ xung quanh 50C. Đúng: đọc đường cong giảm dần trong sổ tay và cho nhóm công trường biết những gì tháng 8 thực sự mang lại.

Sai: đậu mô-đun dự phòng ở nơi ẩm ướt. Phải: cất giữ phụ tùng trong nhà; một mô-đun ẩm được cài đặt nhiều tháng sau đó bị lỗi sớm và nguyên nhân là do bộ sạc.

Sai: sử dụng màu sắc của dải đèn LED làm vật trang trí. Đúng: tiêu chuẩn hóa ý nghĩa màu sắc trên biển báo công trường để những người lái xe ban đêm có thể đọc chúng ngay lập tức.

Ghi chú của người vận hành từ các trung tâm thông lượng cao

Một nhà điều hành quảng trường dịch vụ đường cao tốc ở Ả Rập Saudi kết hợp tủ với bộ đệm pin và năng lượng mặt trời trên mái nhà. Vào mùa cao điểm, vùng đệm chịu tải cao điểm buổi sáng trong khi nguồn cấp điện lưới vẫn ở mức tối đa; ông ghi nhận việc quản lý tải OCPP đã giúp giữ cho hóa đơn nhu cầu không thay đổi. Khiếu nại của anh ấy: ở 50C, tủ giảm tốc độ sớm hơn anh ấy mong đợi - đường cong của sách hướng dẫn là đúng, nhưng anh ấy ước gì doanh số bán hàng đã dẫn đến điều đó.

Một trung tâm hậu cần ở Đức vận hành xe tải và xe tải thông qua hai tủ. Dải đèn LED cắt giảm thời gian chạy ban đêm một cách có thể đo lường được — người lái xe hướng tới thanh màu xanh lá cây thay vì màn hình đọc sách. Vấn đề nhỏ: các thùng của container đầu tiên không có mắt nâng nên đội của anh ta đã lắp dây đai; chúng tôi đã bổ sung thêm mắt cho các lô hàng sau này.

Một kho thành phố ở Thổ Nhĩ Kỳ đã tích hợp tủ với hệ thống quản lý năng lượng của nó; Dữ liệu OCPP trên mỗi khẩu súng hiện cung cấp báo cáo chi phí đội tàu hàng tháng. Vấn đề nhỏ: các bản cập nhật chương trình cơ sở cần có khoảng thời gian bảo trì mà kho 24 giờ phải lập kế hoạch xung quanh — việc lập lịch cập nhật từ xa nằm trong lộ trình của chúng tôi.

Câu hỏi thường gặp về Hub & Grid

Hỏi: Tôi cần máy biến áp gì cho tủ 360kW?

Đáp: Lập kế hoạch cho dòng điện đầy tải khoảng 550A trên nguồn cấp 380V; hầu hết các cơ sở đều sử dụng máy biến áp 400-500kVA hoặc chia thành hai nguồn cấp dữ liệu. Xác nhận điện áp và mã địa phương trước khi đặt hàng.

Hỏi: Tủ có thể chạy trên kết nối nhỏ hơn không?

Trả lời: Có — Giới hạn quản lý tải OCPP được rút hoàn toàn từ phần phụ trợ, do đó, tủ có thể hoạt động ở mức cho phép 250kW bằng cách điều chỉnh trong thời gian cao điểm. Bạn mua đầy đủ tủ rồi phát triển lưới sau này.

Hỏi: Việc lưu trữ kết hợp với chiếc tủ này như thế nào?

Trả lời: Sạc pin ngoài giờ cao điểm, xả pin vào giờ cao điểm buổi sáng và để nắp tủ giữ cho lượng điện lưới rút dưới ngưỡng nhu cầu sạc. Các kỹ sư của chúng tôi sẽ xem xét sơ đồ điều khiển với nhà tích hợp của bạn.

Hỏi: Công suất tối đa của 4 súng có làm tủ bị nóng quá không?

A: Bộ điều khiển cắt dọc theo đường cong giảm tải đã công bố trước bất kỳ chuyến đi nào. Ở nhiệt độ xung quanh 50C, công suất 360kW đầy đủ có thể không bền vững trong thời gian dài; đường cong của hướng dẫn sử dụng cho bạn biết điều gì sẽ xảy ra.

Hỏi: Mức tối đa thực tế cho một ô tô là bao nhiêu?

A: Bị giới hạn bởi trần 250A: khoảng 200kW ở 800V, khoảng 100kW ở 400V. Công suất 360kW đầy đủ chỉ xuất hiện khi một số xe 800V dùng chung bể bơi.

Câu hỏi: Tôi có thể định cấu hình những trình kết nối nào?

A: CCS1, CCS2, GB/T, CHAdeMO và NACS, được chỉ định cho mỗi vị trí tại thời điểm đặt hàng. Cấu hình hỗn hợp cho đội tàu hỗn hợp là tiêu chuẩn.

Câu hỏi: Một trung tâm nên giữ những phụ tùng nào tại chỗ?

Trả lời: Lời khuyên của chúng tôi là một mô-đun nguồn và một cụm súng cho mỗi tủ; cả hai đều có thể thay nóng và được bảo hành hai năm, với thời gian giao hàng là 48 giờ khi hết hàng tại chỗ.

Hỏi: Thời gian thực hiện và tài liệu cho việc triển khai 3-5 tủ?

A: 15-20 ngày làm việc kể từ khi gửi tiền; các thùng được vận chuyển trong một cửa sổ với đầy đủ chứng từ xuất khẩu, biên bản kiểm tra được xê-ri hóa và hồ sơ lắp đặt.
