Bộ sạc EV hai chiều V2G công suất cao cho hoạt động của đội xe thương mại

Từ trạm sạc đến nhà máy điện: Ý tưởng V2G 180kW

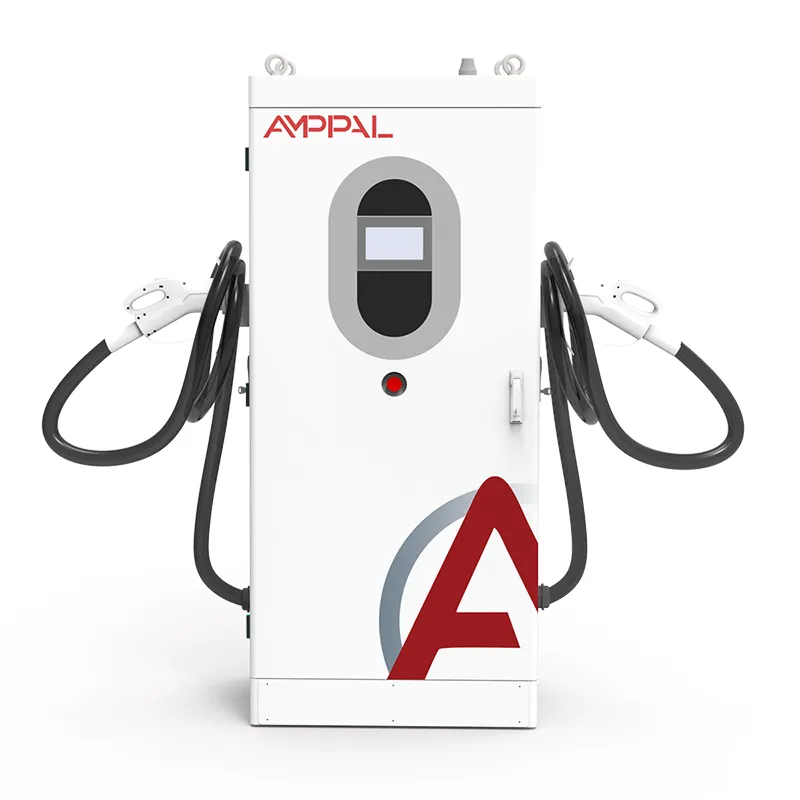

Một bộ sạc 180kW là lỗi làm tròn trên lưới điện quốc gia; mười nghìn trong số đó là một nhà máy điện. AF-DC-180 là tài sản duy nhất giúp phép tính đó trở nên khả thi: bộ sạc DC hai chiều làm đầy pin xe buýt hoặc xe tải ở mức 180kW và khi lưới điện yêu cầu, sẽ truyền điện trở lại với tốc độ tương tự. Nó đứng đầu phạm vi V2G của AMPPAL và là thông số kỹ thuật đầu tiên của người mua phía lưới mô hình.

Cái tên kể câu chuyện. V2G (xe nối lưới) có nghĩa là phương tiện trở thành tài nguyên lưới khi đỗ. AF-DC-180 biến một kho thành một khối có công suất 180kW có thể điều động được - đủ để đáp ứng nhu cầu trung bình cho khoảng 150-200 hộ gia đình trong một giờ hoặc để duy trì tần số cho một trạm biến áp khi có nhiễu loạn.

Điều gì tạo nên cấp độ lưới sạc

Những gì đủ điều kiện là 'cấp lưới' trong thực tế:

Công suất 180kW có thể điều động được từ một kết nối duy nhất: đáp ứng tần số, cạo tối đa hoặc dự phòng khẩn cấp mà không cần xây dựng nhà kho pin.

Điều khiển nền tảng như một phương pháp khởi động hạng nhất: thiết bị nhận điểm đặt điều phối và thực thi chúng - không cần thao tác của trình điều khiển.

Hiệu suất 95% theo cả hai chiều, do đó năng lượng bạn bán lại không bị tiêu hao trong chuyến đi khứ hồi.

Phiên có chữ ký ISO 15118: người tổng hợp biết chính xác phương tiện nào, lượng năng lượng và mức giá nào.

13 chức năng bảo vệ, IP54 và hoạt động từ -30C đến +50C cho các sân phơi ở vùng khí hậu khắc nghiệt.

Kết nối mạng kép có dây và di động với OCPP 1.6/2.0, do đó, các lệnh gửi sẽ đến bất kỳ liên kết nào còn hoạt động.

Thông số kỹ thuật

Địa điểm nơi 180kW mang lại hiệu quả

Trường hợp một đơn vị 180kW kiếm được tiền:

Đội xe tổng kho đăng ký tham gia chương trình điều chỉnh tần suất: xe buýt đang đỗ xả hàng trong khoảng thời gian 15-30 phút khi tần số lưới điện giảm xuống.

Các công cụ tổng hợp nhà máy điện ảo tập hợp hàng trăm bộ sạc vào một gói thầu quy mô MW duy nhất.

Các tiện ích truyền tải và phân phối chạy thử nghiệm V2G của riêng họ.

Các cơ sở thương mại lớn với các hợp đồng cao điểm và đội xe buýt hoặc xe tải tại chỗ.

Các cảng và trung tâm hậu cần nơi các phương tiện không hoạt động trong những giờ có thể dự đoán được - khung thời gian điều phối lý tưởng.

Cách một đơn vị nói chuyện với người vận hành lưới

Vòng điều phối nhanh và chủ yếu là tự động. Hệ thống của bộ tổng hợp - hoặc của nhà điều hành lưới điện - gửi điểm đặt qua mạng: 'xả 150kW trong 15 phút tiếp theo'. Thiết bị kiểm tra trạng thái sạc của phương tiện được kết nối, xác nhận phiên được cấp phép theo ISO 15118 và điều chỉnh đầu ra biến tần cho phù hợp. Khi cửa sổ kết thúc, nó sẽ dừng lại và kích hoạt lại lệnh tiếp theo.

Quy định tần số là nguồn doanh thu V2G cổ điển. Lưới ở tần số 50,00Hz luôn được cân bằng nhờ các tài nguyên phản hồi trong vòng vài giây đến vài phút. Một nhóm gồm các đơn vị 180kW, mỗi đơn vị có thể chuyển đổi giữa sạc và xả, hoạt động như một khối phản hồi nhanh, chi tiết - phần mềm của bộ tổng hợp sẽ phân chia phản hồi trên các đơn vị để không một phương tiện nào cạn kiệt hoàn toàn.

Việc cạo đỉnh là người anh em họ đơn giản hơn: vào một giờ đặt trước, các đơn vị xuất xưởng để hạn chế nhập khẩu của địa điểm, giúp cắt giảm chi phí nhu cầu và ở một số thị trường, kiếm được khoản thanh toán công suất. Kiểm soát nền tảng xử lý cả lịch trình - dựa trên thời gian và dựa trên sự kiện - và ghi lại mọi công văn để giải quyết.

Tiêu chuẩn, bài kiểm tra loại và dấu vết giấy tờ

Các dự án lưới điện chạy trên giấy tờ. AF-DC-180 được trang bị:

Báo cáo kiểm tra loại CE và TUV, bao gồm EMC ở loại công suất 180kW.

Tuân thủ IEC 61851 bao gồm hoạt động sạc DC và độ an toàn của đầu nối.

Tuân thủ ISO 15118 cho các phiên hai chiều đã ký.

Kiểm tra định kỳ tại nhà máy: chạy hoàn toàn hai chiều ở công suất 180kW cộng với khả năng cách nhiệt, nối đất và rò rỉ.

Xác minh IP54 theo tiêu chuẩn IEC 60529 và thử nghiệm ở nhiệt độ rộng ở -30C và +55C.

Hồ sơ kiểm tra loại cấp tiện ích được bao gồm trong hồ sơ kết nối lưới ở EU, GCC và CIS.

Xây dựng tủ 180kW ở quy mô lớn

Tủ 180kW được sản xuất trên cùng dòng Yueqing với tủ 120kW, với các giá đỡ mô-đun và thanh cái nặng hơn. Dòng chảy:

Các tấm được cắt bằng laser và gấp lại, sau đó được hàn vào khung 1620 x 750 x 560mm.

Các giá đỡ điện với 18 mô-đun 10kW được lắp đặt và mô-men xoắn vào tấm nhiệt.

Thanh cái được bắt vít với mô men xoắn đã hiệu chỉnh và đánh dấu để kiểm tra.

Tải chương trình cơ sở và quá trình truyền thông diễn ra trên băng ghế thử nghiệm chuyên dụng.

Ngâm toàn bộ năng lượng: sáu giờ sạc ở 180kW, bốn giờ đảo ngược ở 180kW.

Hiệu suất, hệ số công suất và tốc độ phản hồi được ghi trong bản ghi nối tiếp của thiết bị ở mức tải 20, 50 và 100 phần trăm.

Mỗi đơn vị đều được kiểm tra, dán nhãn hiệu và niêm phong; ốc vít được kiểm tra mô-men xoắn.

Đóng thùng sau khi đăng xuất thử nghiệm; tiêu chuẩn xây dựng tàu trong vòng 15-20 ngày làm việc.

Lưới điện 180kW có phù hợp với bạn không?

Hỏi nội dung thực sự sẽ làm gì trước khi định cỡ. Nếu hoạt động của bạn là điều chỉnh tần số hoặc tổng hợp VPP, thì thời điểm điều phối và quy tắc thị trường sẽ quyết định giá trị chứ không chỉ kilowatt - hãy kiểm tra quy mô giá thầu tối thiểu của công cụ tổng hợp và các yêu cầu phản hồi, sau đó khớp đơn vị với chương trình.

Đối với một cơ sở chỉ tự cạo đỉnh, 180kW là rất hào phóng; Các đơn vị 120kW có thể đáp ứng nhu cầu tương tự với chi phí thấp hơn. Đối với một địa điểm có đội xe tải hoặc xe buýt cũng phải sạc nhanh trong ngày, 180kW sẽ được duy trì ở cả hai phía của đồng hồ.

Không dành cho bạn nếu máy biến áp của bạn không thể chấp nhận tải bổ sung 180kW, nếu mã lưới điện của bạn không có V2G hoặc khung xuất khẩu hoặc nếu các phương tiện tại chỗ không thể chịu được mức rút 180kW. Cũng không dành cho bạn nếu bạn muốn một bộ sạc rảnh tay mà không quan tâm đến việc gửi đi - bạn sẽ phải trả tiền cho khả năng kiểm soát nền tảng mà bạn không bao giờ sử dụng.

Tại sao người mua bên lưới lại gắn bó với AMPPAL

15-20 ngày làm việc đối với các bản dựng tiêu chuẩn 180kW; mã model khóa đầu nối, chiều dài cáp và các tùy chọn khi xác nhận đơn hàng.

Một đơn vị để đánh giá và hỗ trợ kỹ thuật cho việc tích hợp trình tổng hợp - API điều phối đi kèm với hướng dẫn sử dụng.

Giấy chứng nhận và hồ sơ kiểm tra loại được gửi trước khi vận chuyển để phê duyệt lưới điện và hải quan.

OCPP 1.6/2.0 cộng với nền tảng AMPPAL, bao gồm quản lý tải và lập lịch nhóm.

AMPPAL đã xuất xưởng hơn một triệu thiết bị kể từ năm 2014 và vận hành hơn 200 trạm; Người mua lưới điện giao dịch với các kỹ sư chứ không chỉ với việc bán hàng.

Đóng thùng, container và hải quan cho 180kW

Tủ AF-DC-180 có kích thước 1620 x 750 x 560mm, được vận chuyển thẳng đứng trong thùng gỗ nặng khoảng 320kg kèm theo súng và dây cáp. Được thiết kế để tải bên với sơ đồ lắp đặt, nó sử dụng bốn mắt nâng và một thanh chia tải.

Một container 20 feet chứa được năm chiếc; một khối mười cao 40 foot. Các đơn đặt hàng dạng lưới thường được vận chuyển dưới dạng container đầy đủ, súng trong các thùng carton riêng biệt.

Tiêu chuẩn FOB Ninh Ba hoặc Thượng Hải; CIF, CFR, DAP theo yêu cầu. Tài liệu: hóa đơn, danh sách đóng gói, vận đơn, tờ khai CE và chứng chỉ kiểm tra, cùng với tuyên bố tuân thủ ISO 15118 cho hồ sơ lưới.

Dịch vụ và hỗ trợ cho các dự án lưới điện

Tiêu chuẩn 24 tháng. Trên các trang web được kết nối với VPP, chúng tôi đồng ý riêng về SLA thời gian hoạt động, vì các hình phạt tổng hợp là mức rủi ro thực sự.

Các mô-đun nguồn có thể thay thế nóng với kho hàng trong khu vực; phụ tùng thông thường sẽ đến tay bạn trong vòng 3-5 ngày làm việc.

Các kỹ sư của chúng tôi quay số vào thiết bị qua liên kết riêng của nó; lỗi điều phối được ưu tiên định tuyến.

Quá trình vận hành bao gồm kiểm tra điều phối trực tiếp với nền tảng tổng hợp của bạn.

Chương trình cơ sở luôn cập nhật miễn phí trong thời gian bạn sở hữu thiết bị - bao gồm các bản vá OCPP và ISO 15118.

Những sai lầm làm tổn hại doanh thu của VPP

Sai: Ký hợp đồng tổng hợp trước khi kiểm tra đo đếm cục bộ của đơn vị. Đúng: xác nhận đồng hồ và đường dẫn dữ liệu quyết toán trong quá trình vận hành thử, không phải sau khi tranh chấp hóa đơn đầu tiên.

Sai: Để lịch điều phối làm cạn kiệt mọi phương tiện. Đúng: đặt mức sàn tổng hợp (ví dụ: 20% SOC) và đặt mức sàn này là không thể thương lượng trong quy tắc nền tảng.

Sai: Giả sử phản hồi là ngay lập tức. Phải: thiết bị phản hồi trong vài giây đến vài phút tùy theo chương trình; thiết kế giá thầu của bạn xung quanh thời gian thực tế.

Sai: Chạy V2G và sạc nhanh đồng thời trên một máy biến áp. Đúng: sử dụng tính năng quản lý tải để các cửa sổ sạc và xả không bao giờ chồng chéo lên nhau.

Sai: Bỏ qua các điều khoản về suy giảm chất lượng ắc quy trong bảo hành xe. Bên phải: ghi lại việc sử dụng V2G và xác nhận quan điểm của OEM trước khi đăng ký nhóm.

Phản hồi từ Lưới và Đối tác tổng hợp

Một công ty tổng hợp ở Đức gộp các tổ máy 180kW trên 40 địa điểm tổng kho thành giá thầu điều chỉnh tần số 7,2MW. Người vận hành cho biết thiết bị giữ điểm đặt trong khoảng vài phần trăm và giải quyết chính xác; nỗi đau thực sự là tháng đầu tiên đối chiếu dữ liệu đồng hồ đo mà nhóm của họ đã giải quyết bằng cách lấy nhật ký của chính đơn vị.

Một bến xe buýt ở Dubai đã đăng ký bốn chiếc AF-DC-180 trong chương trình giảm giá vào thời điểm cao điểm điều hòa không khí vào mùa hè của tiểu vương quốc này. Khối 720kW đã giảm khoảng 30% lượng nhập khẩu của kho trong thời gian buổi trưa và người vận hành lưu ý rằng các tủ đã xử lý nhiệt độ xung quanh 48C mà không giảm công suất. Điểm hấp dẫn của họ: màn hình chỉ có tiếng Anh và đội bảo trì của họ thích sử dụng tiếng Ả Rập hơn.

Một trung tâm hậu cần ở Kazakhstan sử dụng các thiết bị này để sạc nhanh cho xe tải đường dài và cung cấp nguồn dự trữ cho mạng lưới khu vực yếu. Suy giảm pin là câu hỏi đầu tiên của bo mạch; sau một năm xả 30-40% theo lịch trình, dữ liệu chẩn đoán của đội xe cho thấy tình trạng mất công suất trong phạm vi lái xe bình thường của OEM. Nhận xét của họ: nhật ký điều phối của nền tảng là điều đã thuyết phục ủy ban tài chính gia hạn.

Câu hỏi thường gặp về dịch vụ lưới

Hỏi: Một tổ máy 180kW có giá trị lưới bao nhiêu?

Đáp: Công suất điều khiển khoảng 180kW - đủ cho khoảng thời gian điều chỉnh 15-30 phút hoặc khối năng lượng 90-180kWh mỗi phiên.

Hỏi: Nhà máy điện ảo là gì?

Đáp: Một công cụ tổng hợp gộp nhiều tài sản nhỏ như bộ sạc V2G vào một giá thầu quy mô MW mà nhà điều hành lưới điện có thể gửi đi.

Hỏi: V2G có làm hỏng ắc quy xe không?

Đáp: Các nghiên cứu thực tế và nhật ký của khách hàng cho thấy sự xuống cấp ở mức độ khiêm tốn, có thể quản lý được khi độ sâu và tần suất bị giới hạn - các điều khoản bảo hành riêng của ô tô vẫn đặt ra các giới hạn.

Câu hỏi: Kiểm soát nền tảng nhận được công văn bằng cách nào?

Trả lời: Qua Ethernet hoặc di động thông qua nền tảng OCPP hoặc AMPPAL - thiết bị tự động thực hiện các điểm đặt, không cần thao tác của trình điều khiển.

Câu hỏi: AF-DC-180 có thể sạc và xả trong cùng một ngày không?

A: Có - nhiệm vụ kép đó là toàn bộ trường hợp kinh doanh: tính phí vào buổi sáng, điều động vào cao điểm buổi tối.

Câu hỏi: Thị trường nào trả tiền cho V2G?

Đáp: Các chương trình điều chỉnh tần số, công suất và tần suất cạo râu hiện có ở Đức, Vương quốc Anh, các vùng của Hoa Kỳ và Úc; kiểm tra các chương trình đang hoạt động của bộ tổng hợp của bạn.

Hỏi: Điều gì sẽ xảy ra nếu nhà điều hành lưới điều động trong khi đội tàu cần rời đi?

Đáp: Nền tảng có thể giữ các phương tiện ở dưới mức SOC do người dùng đặt; nhu cầu của người lái xe xếp hạng cao hơn doanh thu trong các quy tắc.

Câu hỏi: Một đơn vị 180kW có quá mức cần thiết đối với một tổng kho thông thường không?

Trả lời: Nếu bạn chỉ cạo râu ở mức cao nhất thì 120kW thường là đủ. 180kW sẽ trả tiền khi cả doanh thu sạc nhanh và điều phối đều quan trọng.
