Bộ sạc EV nhanh V2G DC hai chiều cho các ứng dụng Hạm đội và Lưới điện

Bộ sạc V2G 60kW là gì và 'Năm dây' nghĩa là gì

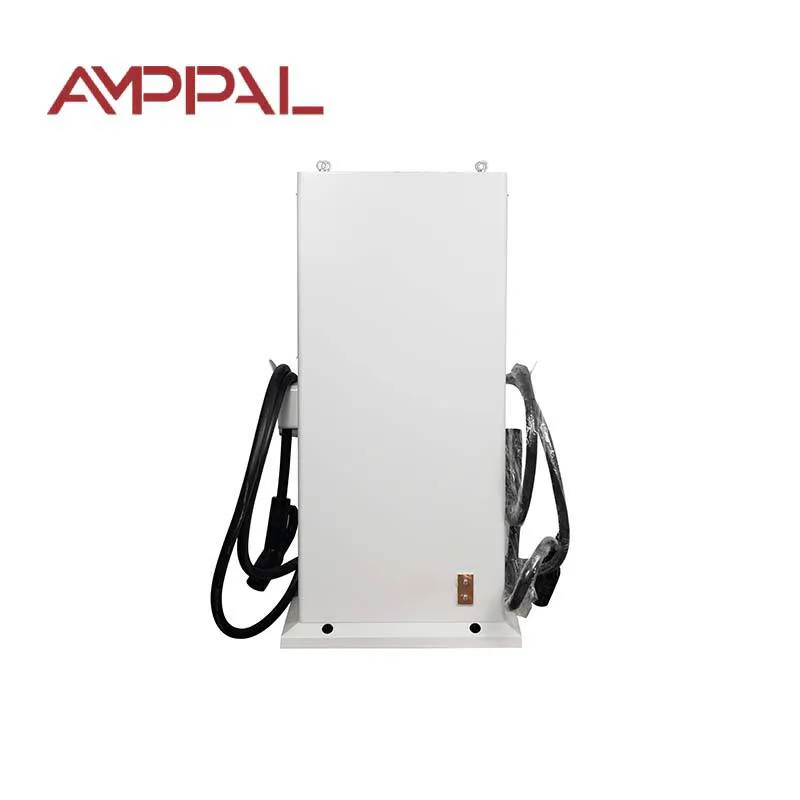

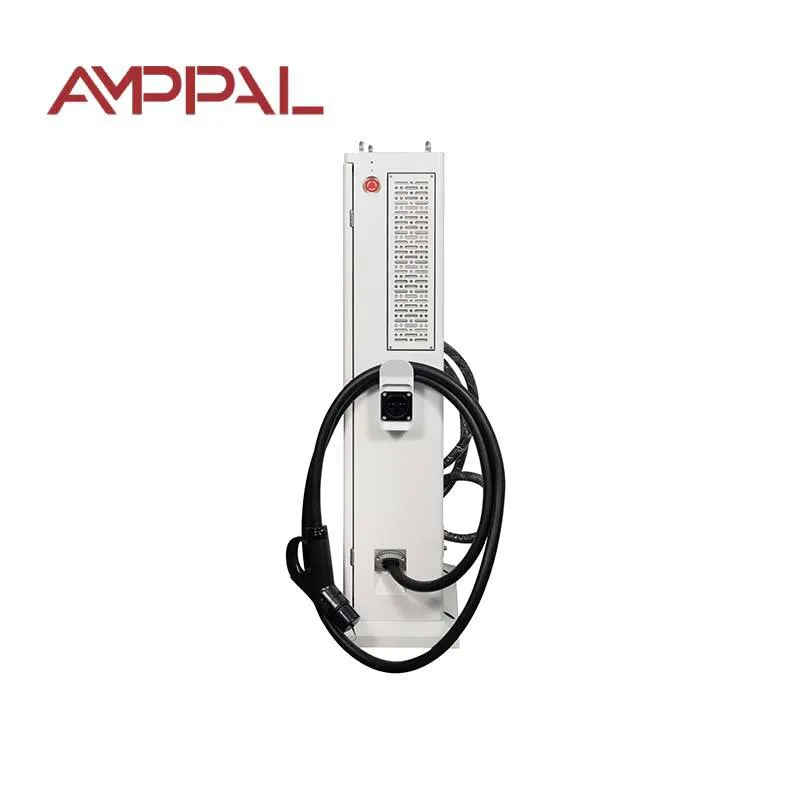

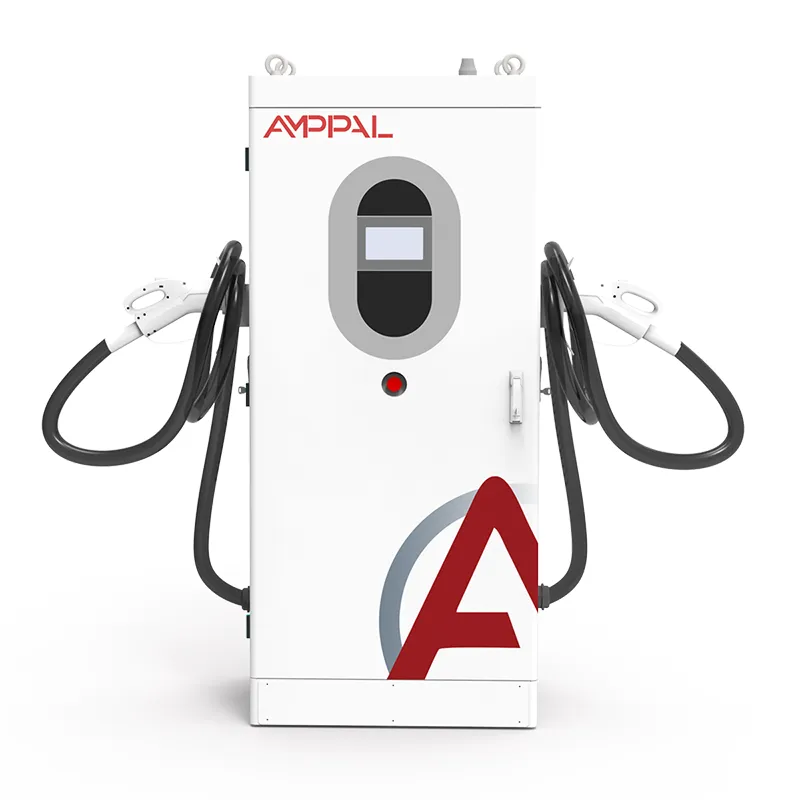

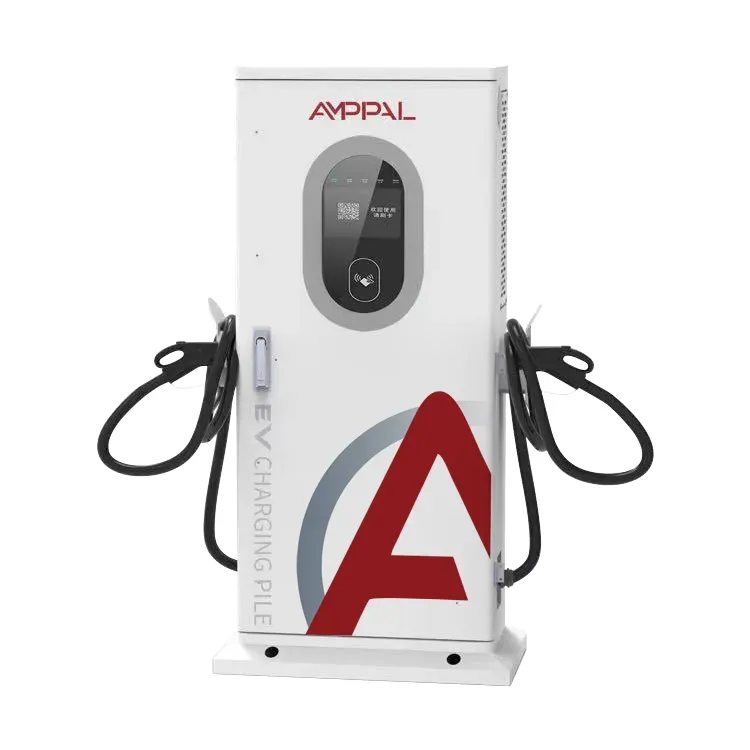

Kết nối lưới quyết định mức độ hoạt động của bộ sạc V2G 60kW và đó là lý do tại sao thông số kỹ thuật AF-DC-60 lại hoạt động như vậy. Bộ sạc EV nhanh V2G DC hai chiều dành cho các ứng dụng Hạm đội và lưới điện này là bộ sạc DC hai chiều 60kW: nó chỉnh lưu dòng điện xoay chiều ba pha để sạc cho xe và chuyển dòng DC từ phương tiện trở lại mạng AC cho tòa nhà, kho chứa hoặc xuất khẩu. Kích thước tủ 1517 x 640 x 300mm.

Điều tách biệt nó trong một cuộc đấu thầu là đặc điểm kỹ thuật đầu vào. L1/L2/L3/N/PE có nghĩa là ba pha, một dây trung tính và một dây nối đất bảo vệ riêng biệt - năm dây dẫn, tiêu chuẩn công nghiệp đầy đủ. Các trang web được nối dây theo cách đó sẽ nhận được tải pha cân bằng, tham chiếu trung tính được xác định và đường dẫn lỗi rõ ràng. Người cài đặt đọc dòng này đầu tiên.

Năm điểm mạnh của thiết kế 60kW

Các điểm thiết kế quan trọng đối với kỹ sư điện và người vận hành lưới điện:

Đầu vào ba pha năm dây, do đó dòng điện pha cân bằng thay vì trôi: 60kW trên L1/L2/L3 là khoảng 87A mỗi pha ở 400V.

Đường cong hệ số công suất trung thực: 0,97 trở lên từ tải 20-50%, 0,99 trở lên từ 50-100% - được nêu trong phạm vi tải chứ không phải là một con số trong trường hợp tốt nhất.

Chế độ biến tần với khả năng điều khiển hài hòa, do đó việc xả điện từ ô tô không làm biến dạng đường truyền khi cung cấp cho thiết bị khác của bạn.

Ethernet và CAN dưới dạng giao diện gốc, cộng với mạng di động - thiết bị giao tiếp với bộ điều khiển địa điểm, đám mây AMPPAL hoặc chương trình phụ trợ OCPP mà không cần bộ chuyển đổi giao thức.

Mười ba chức năng bảo vệ, vỏ IP54 và tiếng ồn ở mức bằng hoặc dưới 65dB ngay cả khi ở mức đầu ra cao nhất.

Thông số kỹ thuật

Ai nên lắp đặt thiết bị 60kW

60kW là mức công suất lý tưởng cho một trạm DC duy nhất phục vụ taxi, xe tải nhỏ và xe tải nhỏ. Triển khai định kỳ:

Các bãi đỗ xe taxi và mưa đá, nơi các phương tiện di chuyển với mức sạc 40-80% trong vòng chưa đầy một giờ.

Các tòa nhà thương mại có nguồn cung cấp hạn chế: thiết bị sạc ở mức dòng điện giảm hoặc phóng điện để đạt mức cao nhất của khu vực.

Xưởng và đại lý tính tiền xe vào ban ngày và xuất ra tòa nhà vào buổi tối.

Các địa điểm có lưới điện siêu nhỏ và đảo nơi bộ sạc đóng vai trò là nguồn dự phòng khi mất điện.

Các kho đô thị chạy các loại đầu nối hỗn hợp - CCS1, CCS2, GB/T, CHAdeMO, NACS đều có sẵn.

Bên trong con đường quyền lực hai chiều: Chỉnh lưu, đảo ngược và giữ sạch

Đường dẫn điện là một bộ chuyển đổi hai chiều. Sạc: AC vào, chỉnh lưu, DC ra với công suất lên tới 60kW. Xả: DC từ xe, đảo ngược thành AC, được đồng bộ hóa với tần số và pha của xe buýt cục bộ. Hướng thay đổi tính bằng mili giây, được phân xử bởi bảng điều khiển chứ không phải công tắc cơ học.

Yếu tố sức mạnh là nơi thiết kế thể hiện tính kỷ luật. Khi tải nhẹ - 20-50% công suất định mức - bộ chuyển đổi giữ PF ở mức 0,97 hoặc cao hơn; trên 50% nó giữ 0,99 hoặc cao hơn. Tại sao trích dẫn nó trong phân đoạn? Bởi vì hệ số công suất của mọi bộ chuyển đổi đều giảm khi tải thấp và một con số tiêu đề duy nhất che giấu điều đó. Các thỏa thuận kết nối tiện ích ngày càng yêu cầu đường cong chứ không phải đỉnh.

Vấn đề hài hòa ở chế độ biến tần. Khi ô tô phóng điện, bộ chuyển đổi sẽ định hình dạng sóng hiện tại của nó để giữ độ méo trong giới hạn mà máy biến áp và hàng xóm của bạn cho phép. Ethernet và CÓ THỂ mang lưu lượng điều khiển - bộ sạc, bộ điều khiển tòa nhà và trạng thái trao đổi nền tảng thanh toán mà không cần di chuyển khứ hồi.

Tuân thủ và kiểm tra: Những gì đi kèm với thiết bị 60kW

Tệp tuân thủ với mỗi AF-DC-60:

Các báo cáo CE và TUV bao gồm an toàn và EMC, bao gồm thử nghiệm hài hòa và nhấp nháy.

Tuân thủ tiêu chuẩn IEC 61851 đối với hoạt động sạc DC, cáp và điều khiển đầu nối.

Tuân thủ ISO 15118 để liên lạc hai chiều với xe.

Kiểm tra định kỳ tại nhà máy trên từng thiết bị: cách điện, tính liên tục của mặt đất, rò rỉ và chạy hai chiều đầy đủ 60kW.

Các phép đo hệ số công suất và hiệu suất ở mức tải 20%, 50% và 100% được ghi trên tờ kiểm tra của thiết bị.

Các mô-đun nhiệt độ rộng được định mức từ -30C đến +55C, được bọc kín trong vỏ IP54.

Dây chuyền sản xuất phía sau tủ 60kW

Đường dây 60kW tại nhà máy Yueqing của AMPPAL dùng chung thiết bị FANUC và TRUMPF với các thiết bị còn lại của gia đình DC. Việc xây dựng:

Các tấm bao vây được đục lỗ và gấp lại, sau đó được hàn trên đường khung trước khi sơn tĩnh điện.

Các mô-đun nguồn đã được thử nghiệm trước và được gắn bằng các chốt điều khiển mô-men xoắn.

Bus DC và bộ dây cáp được lắp đặt bởi cùng một nhóm xây dựng các thiết bị 120kW, đảm bảo tay nghề ổn định.

Mỗi thiết bị ngâm trong sáu giờ ở công suất 60kW theo hướng sạc, sau đó hai giờ theo hướng biến tần ở công suất tối đa.

Hệ số công suất và độ méo được đo ở mức tải 20%, 50% và 100% và được ghi vào bản ghi nối tiếp của thiết bị.

Ethernet, CAN và các liên kết di động được thực hiện, bao gồm cả chuyển đổi dự phòng mạng mô phỏng.

Tủ được niêm phong, dán nhãn và kiểm tra bằng mắt.

Việc đóng thùng diễn ra trong vòng hai ngày; thời gian chạy tiêu chuẩn là 15-20 ngày làm việc.

Kiểm tra kích thước và địa điểm cho 60kW

Kiểm tra nguồn cung trước khi bạn ký. AF-DC-60 muốn có nguồn cấp ba pha năm dây có kích thước cho 60kW cộng với khoảng không - khoảng 100A mỗi pha ở 400V có biên. Máy biến áp đạt công suất? Giới hạn quản lý tải sạc trong khi xả đạt đỉnh. Trang web một pha? Sản phẩm sai.

Khớp đầu nối với nhóm: CCS2 dành cho Châu Âu, CCS1 dành cho Bắc Mỹ, GB/T dành cho Trung Quốc, CHAdeMO dành cho các loại xe cũ của Nhật Bản, NACS ở Hoa Kỳ. Đơn vị vận chuyển súng do bạn chỉ định; việc hoán đổi cụm cáp sau này là một công việc hiện trường.

Không dành cho bạn nếu không có trường hợp sử dụng hai chiều và không có biểu giá V2G - bộ sạc một chiều 60kW có giá thấp hơn. Cũng không dành cho bạn nếu mã lưới cấm xuất khẩu: xả để tải chỉ hoạt động, nhưng nếu tiện ích của bạn không cho phép, hãy mua một chiều và giữ lại tiền.

Đơn đặt hàng AMPPAL 60kW bao gồm những gì

Các đơn vị tiêu chuẩn rời Nhạc Thanh sau 15-20 ngày làm việc; lựa chọn đầu nối, chiều dài cáp và màu sơn được định cấu hình tại thời điểm đặt hàng.

Một đơn vị MOQ để đánh giá và các đơn vị thử nghiệm được giữ trong kho để thay thế khẩn cấp.

Gói chứng chỉ đầy đủ - CE, TUV, IEC 61851, ISO 15118 - được gửi trước khi vận chuyển để phê duyệt lưới điện và hải quan.

OCPP 1.6/2.0 cộng với tích hợp Ethernet và CAN trực tiếp, do đó thiết bị này phù hợp với các nền tảng Schneider, Siemens và AMPPAL.

Kể từ năm 2014, AMPPAL đã xuất xưởng hơn một triệu bộ sạc và tự vận hành hơn 200 trạm; hỗ trợ câu trả lời trong UTC + 8 giờ làm việc, phụ tùng trong 3-5 ngày.

Đóng gói và vận chuyển cho các đơn vị 60kW

Tủ 60kW có kích thước 1517 x 640 x 300mm và di chuyển thẳng đứng trong thùng gỗ, nặng khoảng 170kg kèm theo súng và dây cáp. Túi nĩa cho phép xử lý xe nâng; nắp đậy chắc chắn, không vặn vít nên hải quan kiểm tra không làm hỏng máy.

Một container 20 foot chứa được khoảng 14 sản phẩm, một khối cao 40 foot chứa được khoảng 30 sản phẩm. Tải trọng hỗn hợp với các sản phẩm AMPPAL khác là phổ biến; bộ sạc chuyển tiếp như hàng hóa tổng hợp có nhãn hiệu phù hợp.

FOB Ninh Ba hoặc Thượng Hải theo tiêu chuẩn; CIF, CFR và DAP theo yêu cầu. Chứng từ vận chuyển: hóa đơn, danh sách đóng gói, vận đơn, tờ khai CE và chứng chỉ kiểm tra; tuyên bố tuân thủ ISO 15118 có sẵn cho hồ sơ kết nối lưới.

Điều khoản dịch vụ dành cho người mua 60kW

Kỳ hạn 24 tháng. Các lỗi phía lưới do chất lượng nguồn cung cấp kém được khắc phục; chúng tôi không tranh cãi về việc ai đã gây ra sự đột biến.

Kho dự phòng khu vực: mô-đun nguồn, bảng điều khiển và quạt sẽ được giao hàng trong 3-5 ngày làm việc.

Chẩn đoán từ xa qua Ethernet hoặc di động, với kỹ sư trực tuyến trong quá trình vận hành.

Cập nhật chương trình cơ sở miễn phí, bao gồm các bản sửa đổi OCPP và ISO 15118, trong suốt vòng đời của sản phẩm.

Bộ dụng cụ bảo trì hàng năm có sẵn: bộ lọc, miếng đệm và mỡ tiếp xúc cho đầu nối.

Năm sai lầm làm tổn hại đến chất lượng điện năng

Sai: Chạm vào ba pha từ các bảng phân phối khác nhau. Phải: cấp cả ba từ một bảng sao cho góc pha và trở kháng phù hợp.

Sai: Chạy PE qua khay cáp dùng chung mà không liên kết. Đúng: sử dụng nối đất bảo vệ chuyên dụng cho thiết bị đầu cuối của thiết bị và kiểm tra tính liên tục trước khi cấp điện.

Sai: Đánh giá hiệu suất theo số hiệu suất duy nhất của biểu dữ liệu. Đúng: yêu cầu bảng kiểm tra riêng của thiết bị - chúng tôi ghi lại PF ở mức tải 20%, 50% và 100%.

Sai: Giả sử dòng xả luôn sạch vì thiết bị đã được chứng nhận. Đúng: giữ trở kháng nguồn ở mức thấp và phối hợp cầu dao ngược dòng; sóng hài hoạt động tốt hơn trên nguồn cấp dữ liệu cứng.

Sai: Đấu dây trung tính lỏng lẻo vì 'tải vẫn cân bằng'. Đúng: mô-men xoắn cực trung tính giống như bất kỳ thiết bị đầu cuối trung tính nào khác - trung tính nổi là lỗi trang web V2G cổ điển.

Các nhà khai thác 60kW đã nói gì với chúng tôi

Một hợp tác xã taxi ở Praha chạy bốn chiếc AF-DC-60 trong một sân nơi có 40 chiếc xe điện quay vòng cả ngày lẫn đêm. Xả hàng từ 17h-20h để cắt giảm nhu cầu buổi tối; tháng đầu tiên đã cắt giảm phí nhu cầu khoảng 18%. Càu nhàu: sổ tay hướng dẫn CAN yêu cầu một kỹ sư điều khiển và thợ điện của họ cần hai cuộc gọi đến địa chỉ đăng ký.

Một nhà sản xuất máy biến áp ở Ninh Ba sử dụng thiết bị này để kiểm tra bộ biến tần của chính họ đối với tải hai chiều thực tế. Các chỉ số về độ méo nằm trong phạm vi cho phép của máy biến áp tại chỗ; tiếng ồn của quạt tăng đáng kể trên công suất 45kW, do đó xả nhiều ngoài giờ hành chính.

Một nhà điều hành lưới điện siêu nhỏ ở Indonesia đã ghép nối AF-DC-60 với năng lượng mặt trời và một bộ pin dự phòng nhỏ trên một khu nghỉ dưỡng trên đảo. Chế độ biến tần đã giúp khu nghỉ dưỡng trải qua ba lần ngừng hoạt động trong năm nay, mỗi lần mất điện dưới hai giờ. Nhận xét của họ: thiết bị khớp với bảng dữ liệu, nhưng mô-đun di động cần một SIM cục bộ đã bị vô hiệu hóa chuyển vùng hoặc gói dữ liệu bị cạn kiệt.

Câu hỏi thường gặp về V2G 60kW

Hỏi: Chính xác thì nguồn cung cấp ba pha năm dây là gì?

A: L1/L2/L3 cộng với một dây nối đất bảo vệ trung tính và riêng biệt - năm dây dẫn, tiêu chuẩn cho các kết nối công nghiệp và thương mại ở nguồn điện này.

Hỏi: Tại sao hệ số công suất được biểu thị trong hai phạm vi?

A: Bởi vì PF bị chùng xuống khi tải nhẹ trên mọi bộ chuyển đổi; nêu 0,97 từ 20-50% và 0,99 từ 50-100% là phiên bản trung thực của một con số tiêu đề duy nhất.

Hỏi: Việc xả ô tô có làm biến dạng nguồn cung cấp tòa nhà của tôi không?

Trả lời: Biến tần định hình dạng sóng hiện tại để duy trì độ méo sóng hài trong giới hạn mà máy biến áp và hàng xóm của bạn có thể chịu đựng được.

Hỏi: Ethernet và CÓ THỂ thực sự làm gì ở đây?

Đáp: Điều khiển và đo từ xa trên các liên kết có dây với độ trễ thấp; cell là bản sao lưu và đường dẫn truy cập từ xa.

Câu hỏi: AF-DC-60 có thể sạc xe buýt 400V không?

A: Nó phù hợp với xe điện chở khách, xe tải nhỏ và xe tải nhỏ; xe buýt 300kWh mất cả đêm - chuyển sang 120kW hoặc 180kW cho xe buýt.

Q: Nó đi kèm với đầu nối nào?

Đáp: Súng bạn chỉ định - CCS1, CCS2, GB/T, CHAdeMO hoặc NACS - và cụm cáp có thể thay thế được tại hiện trường sau này.

Hỏi: Điều gì sẽ xảy ra nếu máy biến áp ở cơ sở của tôi có kích thước nhỏ hơn?

A: Quản lý tải có thể giới hạn dòng sạc; xả vẫn có tác dụng và có thể cạo bỏ phần đỉnh điểm.

Hỏi: Thiết bị 60kW được bảo vệ như thế nào?

A: Mười ba chức năng bảo vệ bao gồm quá áp và thấp áp, ngắn mạch, chạm đất, giám sát cách điện và phát hiện nhiệt độ súng.
