Bộ sạc V2G DC EV hai chiều 7kW cho các ứng dụng năng lượng gia đình và lưới điện thông minh

Bộ sạc EV hai chiều V2G DC AMPPAL 7kW cho các ứng dụng năng lượng gia đình và lưới điện thông minh (AF-DC-07) là bộ sạc DC hai chiều 7kW để sạc EV và gửi nguồn điện trở lại ngôi nhà. Nó bao gồm việc sao lưu V2H trong thời gian ngừng hoạt động, chênh lệch giá ở thung lũng cao điểm và sạc hàng ngày từ một tủ 600 x 450 x 230mm được xếp hạng IP55. Năm phương pháp khởi động, giao tiếp theo tiêu chuẩn ISO 15118 và hiệu suất đạt 95% hoặc cao hơn theo cả hai cách. Được sản xuất bởi AMPPAL, nhà sản xuất bộ sạc V2G của Trung Quốc có chứng chỉ CE, TUV và UL. Gắn cột hoặc cột phù hợp với gia đình và cửa hàng nhỏ.

Gửi yêu cầu

Mô tả Sản phẩm

Thiết bị hai chiều 7kW có tác dụng gì đối với một ngôi nhà

Bộ sạc EV hai chiều V2G DC 7kW dành cho các ứng dụng năng lượng gia đình và lưới điện thông minh (AF-DC-07) là bộ sạc DC hai chiều nhỏ. Nó thực hiện công việc hiển nhiên - sạc xe điện ở công suất 7kW - và công việc thứ hai mà hầu hết các bộ sạc không thể thực hiện: nó rút điện ra khỏi ô tô và cung cấp cho ngôi nhà. Hướng thứ hai đó là ý nghĩa của V2H (xe đến nhà) và V2G (xe đến lưới điện) trong thực tế.

Đối với một ngôi nhà thông thường có pin EV 40-60kWh, dòng chảy ngược 7kW sẽ bao phủ tải cơ bản: tủ lạnh, bộ định tuyến, hệ thống chiếu sáng, máy bơm tuần hoàn sưởi ấm. Nó sẽ không chạy lò nướng điện và bơm nhiệt cùng một lúc. Nó mua được hàng giờ tồn tại khi mất điện chứ không phải một tuần độc lập với lưới điện.

Sáu lý do khiến một thiết bị 7kW thay đổi một ngôi nhà

Đối số không phải là tốc độ sạc; đó là hướng thứ hai của dòng chảy. Sáu điểm người mua lặp lại sau khi cài đặt:

Nguồn điện dự phòng không cần pin thứ hai: chiếc EV bạn sở hữu sẽ trở thành pin dự trữ. Một chiếc ô tô 60kWh đủ dùng cho hai ngày phụ tải buổi tối tại nhà.

Kinh doanh chênh lệch giá ở thung lũng đỉnh: tính phí theo biểu giá ban đêm, xả thải trong thời gian buổi tối đắt đỏ và để đồng hồ tính toán.

IP55 chống chịu thời tiết: mưa, bụi, không khí mặn ven biển được xử lý tốt hơn so với tủ IP54 trên các đàn anh lớn hơn.

Gắn cột hoặc cột: tủ 600 x 450 x 230mm phù hợp với tường, cột thép hoặc cột bên đường.

Hiệu suất 95% hoặc cao hơn ở cả hai hướng, do đó, hành trình khứ hồi từ lưới điện đến pin này mất ít hơn 1/10 năng lượng.

Năm cách để bắt đầu phiên: Quét QR, thẻ, tự động khởi động số VIN, kiểm soát nền tảng hoặc bắt buộc bắt đầu ngoại tuyến khi mạng ngừng hoạt động.

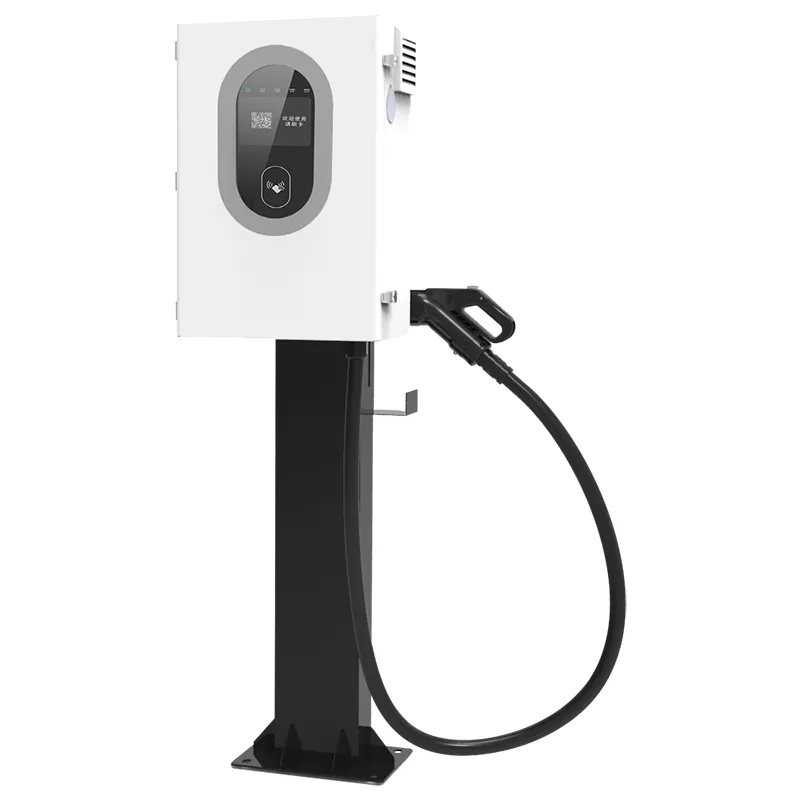

7kW Bidirectional V2G DC EV Charger for Home Energy & Smart Grid Applications

Thông số kỹ thuật

Đặc điểm kỹ thuật	Chi tiết
Sản phẩm	Bộ sạc xe điện 7kW V2G
Người mẫu	AF-DC-07
Công suất định mức	7kW
Điện áp đầu vào	260 ~ 530VAC (Ba pha)
Hiệu quả	≥95% (Chế độ chỉnh lưu/Biến tần)
Kích thước	600×450×230mm
Phương pháp khởi động	Quét mã QR / Vuốt thẻ / Tự động khởi động nhận dạng số VIN / Kiểm soát nền tảng / Bắt buộc ngoại tuyến
Giao tiếp	Ethernet, CAN, Mạng di động
Cài đặt	Gắn cột / Gắn cực
Độ ồn	<65dB
Xếp hạng bảo vệ	IP55
Bảo vệ an toàn	Quá điện áp, Dưới điện áp, Quá tải, Đoản mạch, Lỗi nối đất, Quá nhiệt, Nhiệt độ thấp, Giám sát cách điện, Phân cực ngược, Chống sét, Dừng khẩn cấp, Bảo vệ rò rỉ

Nơi một đơn vị V2G 7kW giành được vị trí của nó

Không phải là một sản phẩm hạm đội. Kích thước cho các điểm đậu xe duy nhất; đây là những tình huống mà chủ sở hữu báo cáo khả năng hoàn vốn thực tế:

Những ngôi nhà biệt lập ở Đức, Hà Lan và Bắc Âu với giá điện theo thời gian sử dụng.

Các cabin nghỉ mát và các khu nhà ở nông thôn nơi mất điện lưới là chuyện thường xuyên chứ không phải hiếm gặp.

Các cửa hàng nhỏ và văn phòng tại nhà chạy tải liên tục 500-1500W.

Nhà dùng năng lượng mặt trời: trưa dư tiền xe, tối xả bao cao điểm tối.

Chủ nhà lắp đặt các điểm đỗ xe sẵn sàng cho V2G làm điểm bán hàng cho người thuê.

Cách chuyển đổi sạc và xả trong một tủ

Bên trong AF-DC-07 có một tầng công suất hai chiều. Ở chế độ sạc, nó chỉnh lưu dòng điện xoay chiều ba pha thành DC cho pin. Ở chế độ xả, các mô-đun tương tự sẽ đảo DC trở lại AC ở 230/400V. Không có bộ biến tần riêng biệt nào được bắt vít - cấu trúc liên kết đó giữ cho tủ ở kích thước 600 x 450 x 230mm và hiệu suất ở mức 95% hoặc cao hơn cả hai chiều.

ISO 15118 xử lý bắt tay V2G. Ô tô và bộ sạc trao đổi một thông báo đã ký về lượng năng lượng có thể được rút lại và dòng chảy ngược chỉ bắt đầu khi được phép. Đây không phải là một biến tần bị hack cung cấp năng lượng cho ngôi nhà; nó là một sàn giao dịch được đo lường và tuân thủ tiêu chuẩn.

Khởi động được cố tình xếp lớp. Trực tuyến, các phiên bắt đầu bằng mã QR, thẻ, nhận dạng số VIN hoặc nền tảng đám mây AMPPAL. Nếu mạng bị rớt, tính năng khởi động cưỡng bức ngoại tuyến sẽ giúp bộ sạc có thể sử dụng được với xác thực cục bộ - hữu ích khi bộ định tuyến ngừng hoạt động giữa chừng.

Giấy chứng nhận mà công ty bảo hiểm của chủ sở hữu nhà muốn xem

Home V2G nằm trong vùng xám ở một số thị trường, vì vậy thủ tục giấy tờ rất quan trọng. Đây là những tài liệu được gửi kèm theo mọi AF-DC-07:

Dấu CE và TUV dành cho thị trường EU; UL và CB có sẵn cho Bắc Mỹ và các khu vực khác.

Tuân thủ tiêu chuẩn IEC 61851 về hoạt động sạc DC và độ an toàn của đầu nối.

Chứng nhận ISO 15118 cho ngăn xếp giao tiếp V2G - phần giúp cho các phiên hai chiều được đo lường và hợp pháp.

IP55 đã được thử nghiệm theo tiêu chuẩn IEC 60529: chịu được bụi rơi và bụi bay.

Hồ sơ kiểm tra tại nhà máy với mọi thiết bị: lớp cách điện, liên kết nối đất và hoạt động hai chiều hoàn toàn ở công suất định mức.

Các mô-đun nhiệt độ rộng được đánh giá từ -30C đến +55C để lắp vào mùa đông ngoài trời.

Các tổ máy 7kW được xây dựng như thế nào ở Nhạc Thanh

Nhà máy đặt tại Nhạc Thanh, Chiết Giang - thành phố được người dân gọi là thủ đô thiết bị điện của Trung Quốc. AMPPAL đã điều hành nó từ năm 2014 với hơn 260 nhân viên. Trình tự xây dựng cho một đơn vị 7kW:

Thép tấm được cắt trên máy laser TRUMPF và uốn cong trên phanh ép CNC.

Cánh tay robot FANUC định vị các mô-đun nguồn; Các sản phẩm DC chạy trên dây chuyền riêng, tách biệt với AC.

Bảng mạch sân khấu điện được hàn bằng sóng và vượt qua quá trình kiểm tra quang học tự động.

Mỗi thiết bị đều có khả năng đốt cháy hai chiều khi đầy tải: sạc bốn giờ, sau đó xả ở mức 7kW.

Vỏ được sơn tĩnh điện trước; Miếng đệm IP55 được lắp bằng tay và kiểm tra mô-men xoắn.

Chương trình cơ sở được flash với ngăn xếp ISO 15118 và tất cả năm phương thức khởi động đều được bật.

Việc kiểm tra trực quan và điện cuối cùng diễn ra trước khi số sê-ri được đăng ký.

Các đơn vị được đóng gói vào các thùng riêng lẻ; thời gian dẫn là 15-20 ngày làm việc.

7kW có đủ không? Định cỡ thiết bị V2G tại nhà

Bắt đầu với tải trọng bạn cần trang trải khi mất điện: tủ lạnh, bộ định tuyến, đèn chiếu sáng, máy bơm tuần hoàn sưởi ấm, thường là 400-800W. Ở mức đó, công suất ngược 7kW bao phủ ngôi nhà trong nhiều giờ trong khi ô tô vẫn sạc đủ cho việc lái xe buổi sáng.

Nếu nhà bạn sử dụng máy bơm nhiệt điện, bếp từ và phòng tắm hơi cùng lúc thì 7kW sẽ không đạt được mức đỉnh đó. Một đơn vị 30kW hoặc 60kW có thể, nhưng điều đó sẽ thay đổi giá cả và cách lắp đặt. Đối với hầu hết các hộ gia đình, 7kW là đủ.

Không dành cho bạn nếu bạn cần một UPS cho cả nhà có thời gian hoạt động dưới một giây hoặc một thiết bị chạy trong nhà khi mất điện nhiều ngày. AF-DC-07 là bộ sạc hai chiều có đồng hồ đo, không phải bộ biến tần không nối lưới. Không có thung lũng đỉnh trong biểu giá của bạn? Lập luận chênh lệch giá cũng biến mất.

Tại sao người mua chọn AMPPAL cho Home V2G

Thời gian thực hiện 15-20 ngày làm việc đối với các đơn vị tiêu chuẩn; Xây dựng thương hiệu OEM và sơn tùy chỉnh theo yêu cầu.

MOQ của một đơn vị để đánh giá - chúng tôi vận chuyển đơn lẻ cho các kỹ sư và nhà nhập khẩu nhỏ, không chỉ các pallet.

Chứng chỉ CE, TUV, UL, CB và CCC trong hồ sơ; tài liệu đi kèm với mọi đơn hàng.

Hơn 260 nhân viên và hơn 1 triệu đơn vị được giao từ năm 2014; AMPPAL cũng vận hành hơn 200 trạm sạc.

Kho phụ tùng châu Âu: súng sạc, bảng điều khiển và màn hình sẽ được giao trong 3-5 ngày làm việc.

Đóng gói và giao hàng cho Model 7kW

Mỗi chiếc AF-DC-07 được vận chuyển trong thùng gỗ hoặc thùng carton nặng có kích thước khoảng 750 x 600 x 350mm, nặng khoảng 40kg tính cả súng và giá đỡ. Miếng xốp giữ tủ; súng và cáp di chuyển trong túi ẩm.

Một container 20 feet chứa được khoảng 60 chiếc; một khối cao 40 foot khoảng 130. Các pallet được buộc dây và chụp ảnh tải trọng trước khi niêm phong.

Các điều kiện tiêu chuẩn là FOB Ninh Ba hoặc Thượng Hải, với báo giá CIF và CFR theo yêu cầu. Các tài liệu bao gồm hóa đơn, phiếu đóng gói, vận đơn và tờ khai CE; giấy chứng nhận đi ra trước.

Hỗ trợ sau khi đơn vị 7kW hạ cánh

24 tháng trên thiết bị. Đối với V2G gia đình, phần quan trọng là giai đoạn biến tần - nó hoạt động theo cả hai hướng và được che phủ.

Các bản cập nhật chương trình cơ sở cho ngăn xếp ISO 15118 được cung cấp miễn phí trong suốt thời gian sử dụng sản phẩm, thông qua đám mây hoặc USB.

Phụ tùng thay thế cho các lỗi thông thường sẽ được giao trong vòng 3-5 ngày làm việc; súng sạc là phụ tùng được đặt hàng nhiều nhất.

Một năm chẩn đoán từ xa miễn phí - gửi ảnh hoặc xuất nhật ký và nhận câu trả lời trong ngày.

Một thợ điện được cấp phép có thể hoàn thành việc lắp đặt trong một ngày; hướng dẫn sử dụng bao gồm sơ đồ nối dây và giá trị mô-men xoắn.

Những lỗi thường gặp khi cài đặt V2G tại nhà

Sai: Lắp thiết bị ở nơi nước mưa trên mái nhà nhỏ giọt vào đầu nối. Đúng: chọn vị trí có mép nhỏ giọt hoặc nhô ra một chút - IP55 xử lý được thời tiết, không để nước chảy vào ổ cắm.

Sai: Giả sử quá trình phóng điện bắt đầu ngay khi ô tô cắm điện. Đúng: quá trình bắt tay ISO 15118 phải hoàn tất và lịch xả điện phải được bật trong ứng dụng trước.

Sai: Định cỡ tải nhà trên 7kW và hy vọng bộ sạc quản lý được nó. Đúng: giữ tải xả dưới 6kW để chừa khoảng trống cho tổn thất.

Sai: Cấp nguồn đầu ra AC thông qua dây dẫn mở rộng ngẫu nhiên. Phải: nối dây phía đầu ra vào một mạch chuyên dụng có cầu dao riêng.

Sai: Bỏ qua bộ chống sét vì bộ sạc có khả năng chống sét. Đúng: thiết bị tự bảo vệ; bảng điều khiển ngôi nhà vẫn cần SPD loại 2 riêng.

Báo cáo của chủ nhà và chủ doanh nghiệp nhỏ

Một chủ nhà ở Bavaria, Đức sử dụng AF-DC-07 với EV 58kWh theo biểu giá theo thời gian sử dụng. Anh ta sạc qua đêm với tốc độ thấp và xả 18:00-21:00; đồng hồ hiển thị khoảng 14 EUR tiết kiệm được mỗi tháng trong quý đầu tiên. Một điều khó hiểu của anh ấy: các lỗ khung cần một mũi khoan thứ hai trên bức tường gạch của anh ấy.

Chủ một tiệm bánh nhỏ ở Hà Lan sử dụng thiết bị này làm bộ sạc và bộ đệm khi mất điện cho tủ lạnh của mình. Sự cố mất điện kéo dài 40 phút vào tháng 1 không khiến anh mất mát gì - chiếc xe vẫn duy trì hoạt động của máy làm mát. Nhãn dán QR bám bụi và thỉnh thoảng cần được lau sạch.

Một người quản lý tài sản nông thôn ở New Zealand đã lắp thiết bị này lên một cột bên cạnh một ngôi nhà cho thuê. Khách quét để bắt đầu tính phí; anh ấy cho phép xả V2H từ xa khi có bão. Phán quyết của anh ấy: bộ sạc đầu tiên anh ấy lắp đặt không cần phải quay lại trong vòng một tháng.

Trang chủ V2G Câu hỏi, Đã trả lời

Hỏi: AF-DC-07 có thể cấp điện cho cả nhà khi mất điện không?

Đáp: Nó cung cấp công suất lên tới 7kW - tủ lạnh, đèn, bộ định tuyến, máy bơm. Tải nặng đồng thời như lò nướng sẽ vượt quá nó.

Q: Việc xả V2G có làm tổn thương ắc quy xe không?

A: Độ sâu và tần số quan trọng hơn phương hướng. Việc xả 7kW trong hai giờ hàng đêm là một chu kỳ nhẹ; hầu hết các xe điện đều xử lý vấn đề này trong thời gian bảo hành.
