Hệ thống sạc EV cực nhanh DC loại chia 600kW dành cho các trung tâm sạc lớn

Kiến trúc kiểu phân chia: Điều gì khiến bạn thực sự quan tâm đến việc ngăn cách tủ

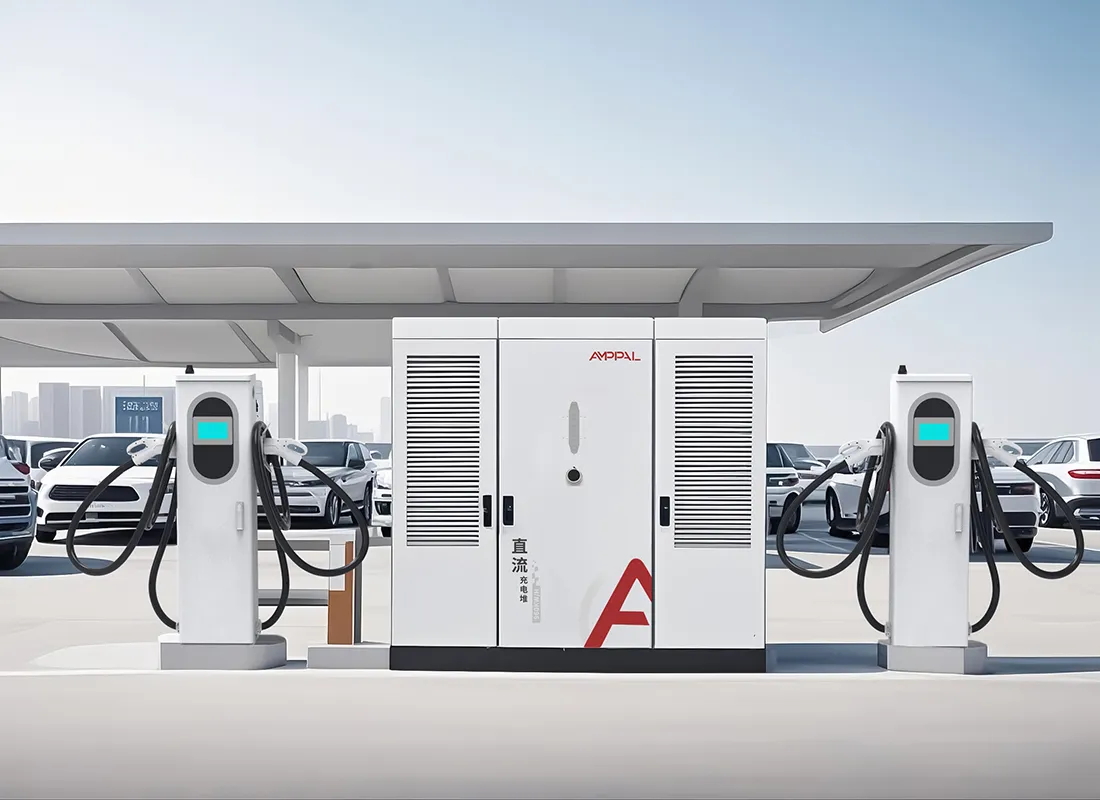

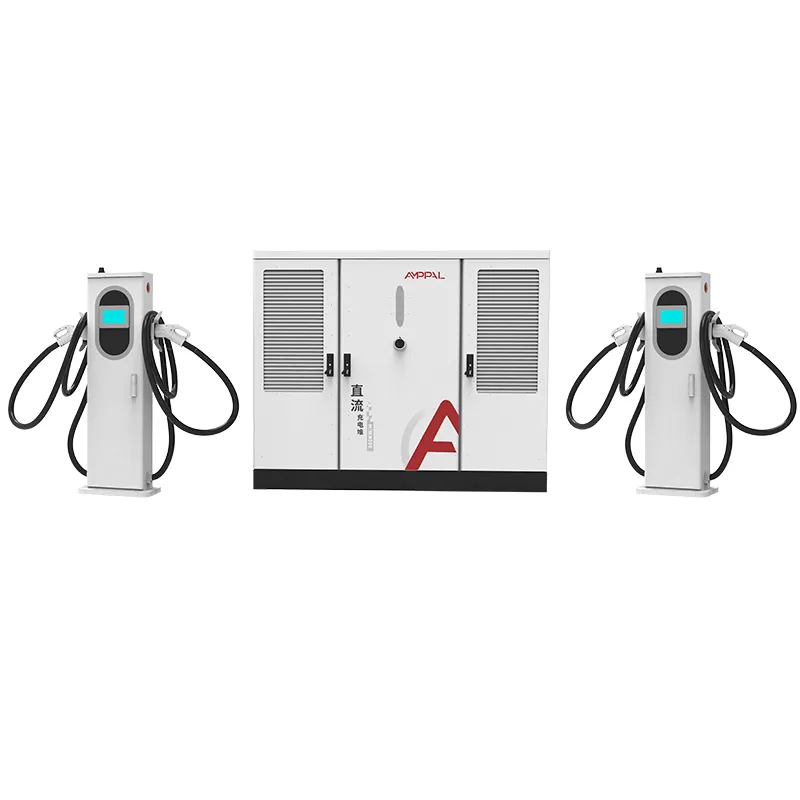

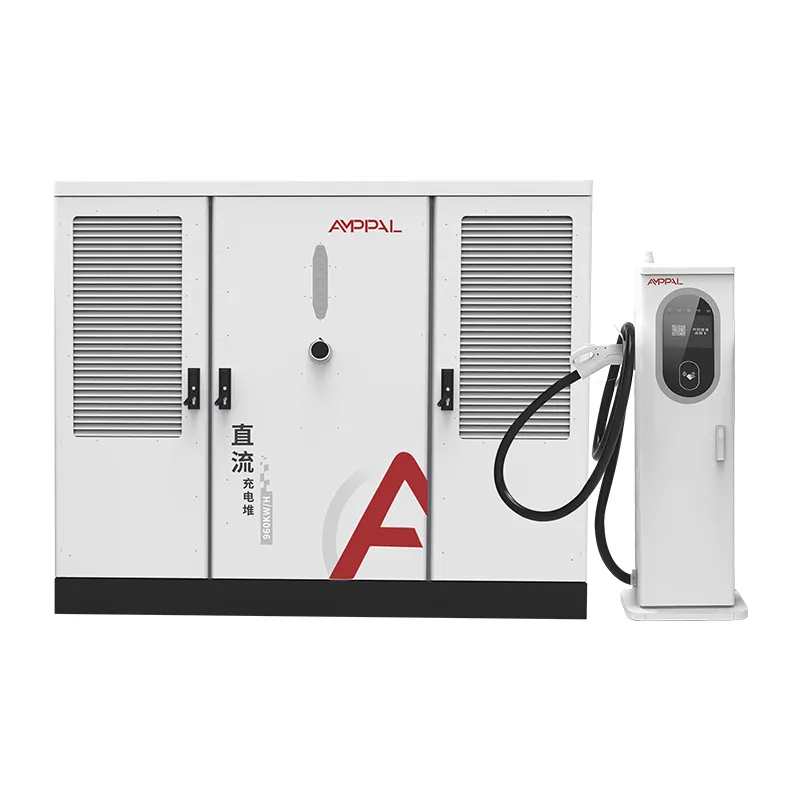

Hầu hết các điểm sạc đều được bố trí về phía sau: thiết bị nặng nhất, ồn ào nhất sẽ nằm ở giữa khu vực đỗ xe, cạnh ô tô. Một hệ thống kiểu phân chia sẽ xoay chuyển tình thế đó. Tủ điện 2200 x 1800 x 1000 mm, bộ phận thực hiện chuyển đổi AC-DC và mang tiếng ồn của quạt 65 dB, đi vào một góc, phòng tiện ích hoặc phía sau hàng rào. Những gì nằm bên cạnh xe chỉ là thiết bị đầu cuối, bộ phân phối 1517 x 650 x 300 mm với cáp và đầu nối.

Sự tách biệt đó nghe có vẻ đơn giản nhưng nó thay đổi hầu hết mọi thứ về cách xây dựng và vận hành một nhà ga. Cáp đầu vào nặng chạy tới tủ một lần; nguồn cấp DC tới mỗi thiết bị đầu cuối ngắn và dễ dàng định tuyến dưới vịnh. Bạn ngừng tranh cãi với chủ nhà về diện tích sàn, bởi vì những mét vuông đắt nhất trong một tòa nhà là những mét vuông ở dưới ô tô.

Ưu điểm cốt lõi của hệ thống phân chia 600kW

Sáu điểm khác biệt thực tế tách biệt cách bố trí này với tủ 600kW tích hợp và không có điểm khác biệt nào trong số đó mang tính thẩm mỹ.

Vị trí đặt tủ miễn phí: đặt bộ nguồn trong phòng máy, góc có rào chắn hoặc dưới tán cây, còn thiết bị đầu cuối chỉ chiếm một khoảng đất nhỏ bên cạnh khoang.

Tăng trưởng có nghĩa là thêm các thiết bị đầu cuối chứ không phải tủ. Một địa điểm bắt đầu với 4 khẩu súng có thể chuyển sang 8 hoặc 12 khẩu bằng cách sử dụng cùng một tủ vì nguồn điện và số lượng ổ cắm là những quyết định độc lập.

Bộ phân phối bị lỗi sẽ dừng một khoang chứ không phải trạm. Hoán đổi một thiết bị đầu cuối trong khoảng 30 phút trong khi các khẩu súng khác tiếp tục sạc.

Nhiệt độ và tiếng ồn rời khỏi khu vực hành khách. Quạt sống cùng tủ nên tài xế im lặng chờ đợi.

Đường cáp chạy ngắn. Liên kết DC giữa tủ và thiết bị đầu cuối có kích thước dành cho khoang chứ không phải cho toàn bộ lô, giúp giảm chi phí lắp đặt cho mỗi gian hàng.

Một tủ, 2 đến 16 khẩu súng. Số lượng thiết bị đầu cuối được chọn tại thời điểm đặt hàng và thay đổi sau đó, do đó khoản đầu tư điện năng của bạn không bị hạn chế đối với lưu lượng truy cập ngày nay.

Thông số kỹ thuật

Nơi hệ thống phân chia 600kW giành được vị trí của nó

Kho của đội xe, nơi xe buýt hoặc xe tải đậu thành hàng và phòng điện có thể nằm ở bức tường phía sau.

Quảng trường đường cao tốc, nơi không gian lề đường bên cạnh quầy hàng có giá trị hơn diện tích của tủ.

Chuyển đổi trạm xăng nơi có cấu trúc mái che nhưng phòng ki-ốt là địa điểm duy nhất trong nhà.

Các khu đô thị có giới hạn tiếng ồn: nhà ga im lặng và phần cứng ồn ào được cách xa nhà.

Bãi đỗ xe nhiều tầng trong đó tầng trệt dành riêng cho các phương tiện đi lại và các tủ nằm ở hành lang phục vụ.

Cách thức tủ điện và thiết bị đầu cuối hợp tác

Bên trong tủ, các mô-đun chỉnh lưu chuyển đổi đầu vào AC480V ±10% thành bus công suất không đổi 300-1000VDC. Một bộ điều khiển ở phía tủ sẽ giao tiếp với từng thiết bị đầu cuối qua liên kết DC và quyết định trong thời gian thực lượng 600kW mà mỗi khẩu súng đang hoạt động nhận được.

Thiết bị đầu cuối được cố tình đơn giản hóa: chúng giữ đầu nối, quản lý cáp, thanh toán hoặc bắt tay OCPP và trong biến thể làm mát bằng chất lỏng, vòng làm mát định mức 600A. Bởi vì trí thông minh nằm trong tủ nên việc nâng cấp một địa điểm từ thiết bị đầu cuối làm mát bằng không khí 250A lên thiết bị đầu cuối làm mát bằng chất lỏng 600A không yêu cầu bộ nguồn mới.

Khi ô tô vào lề, hệ thống sẽ đọc yêu cầu điện áp, phân bổ nguồn điện và tăng tốc. Khi phiên kết thúc, phần công suất 600kW đó sẽ được giải phóng cho xe tiếp theo trong vòng vài giây. Các trạm trên OCPP 1.6 hoặc 2.0 có thể giám sát và giám sát toàn bộ trang web từ xa.

Chứng nhận và đảm bảo chất lượng

AF-DC-600-Series rời nhà máy Nhạc Thanh của chúng tôi với các chứng chỉ mà các dự án Bắc Mỹ yêu cầu, được hỗ trợ bởi các cuộc kiểm tra mà mỗi đơn vị lặp lại trước khi đóng gói.

UL 2202-2022 cho thiết bị hệ thống sạc EV và UL 2231-2 cho hệ thống bảo vệ nhân sự; cả hai đều xuất hiện trên nhãn đơn vị.

Khả năng bảo vệ chống xâm nhập IP54 được xác minh bằng thử nghiệm bụi và tia nước trên vỏ được lấy mẫu.

Phun muối 96 giờ trên vỏ tủ và thiết bị đầu cuối, dành cho các khu vực ven biển.

Mỗi tủ đều chạy thử toàn tải trước khi đóng thùng; hồ sơ kiểm tra được lưu giữ theo số sê-ri.

Các nhãn hiệu CE, CB và TUV bao trùm các thị trường sử dụng chúng, vì vậy một dây chuyền sản xuất sẽ phục vụ hơn 40 quốc gia.

Cách chúng tôi lắp ráp dòng AF-DC-600

Bước 1. Các cuộn thép được cắt và đục lỗ trên máy ép tháp pháo CNC, sau đó cắt bằng laser theo yêu cầu của hồ sơ.

Bước 2. Cánh tay robot FANUC hàn khung tủ và vỏ thiết bị đầu cuối trên cùng dây chuyền sử dụng cho các đơn vị xuất khẩu số lượng lớn.

Bước 3. Máy uốn TRUMPF gấp các tấm; vỏ được sơn tĩnh điện và xử lý bằng lò.

Bước 4. Các bộ phận, cầu dao, công tắc tơ và bộ phân phối phía AC được nối dây trên dây chuyền lắp ráp AC chuyên dụng.

Bước 5. Các module chỉnh lưu và bộ điều khiển được lắp trên đường dây DC, tách biệt với nguồn AC để tránh lây nhiễm chéo.

Bước 6. Mỗi tủ được tải tới mức tối đa 600kW trên một dãy tải điện trở và được kiểm tra hiệu suất, hệ số công suất và độ gợn sóng.

Bước 7. Các thiết bị chạy thử nghiệm trong 48 giờ với tải theo chu kỳ; lỗi được làm lại và kiểm tra lại, không được xuất xưởng.

Bước 8. Kiểm tra lần cuối kiểm tra mô-men xoắn, định tuyến cáp, nhãn và hồ sơ nối tiếp trước khi đóng thùng.

Hệ thống phân chia có phải là bố cục phù hợp cho trang web của bạn không?

Chọn tách biệt nếu bạn dự định phát triển, nếu khu vực đỗ xe có giá trị hoặc nếu bạn cần cách ly tiếng ồn và nhiệt. Hãy chọn nó nếu phòng tiện ích của bạn có thể chứa một chiếc tủ cao 2200mm và địa điểm này có đường dẫn cho nguồn cấp DC.

Bỏ qua nó nếu bạn chạy một trang web 2 súng mà không có kế hoạch mở rộng: một đơn vị tích hợp có chi phí thấp hơn và cài đặt nhanh hơn. Bỏ qua nó nếu địa điểm không có chỗ cho một tủ lớn và bỏ qua nó nếu lưu lượng truy cập dưới khoảng bốn phiên mỗi ngày cho mỗi khẩu súng, bởi vì phép toán hoàn vốn hiếm khi hoạt động ở mức sử dụng đó.

Khi nghi ngờ, hãy gửi cho chúng tôi sơ đồ trang web. Chúng tôi tính toán chiều dài cáp DC, độ sụt điện áp và số lượng thiết bị đầu cuối trước khi bạn cam kết.

Tại sao người mua so sánh chúng tôi một cách thuận lợi trên các hệ thống phân chia

Định giá trực tiếp tại nhà máy từ Chiết Giang Anfu New Energy Technology Co., Ltd., một nhà sản xuất được thành lập vào năm 2014 với hơn 260 nhân viên.

Giao hàng trong 15-20 ngày làm việc sau khi phê duyệt bản vẽ; MOQ bắt đầu từ một container.

UL 2202-2022 và UL 2231-2 được liệt kê, không tự công bố.

OEM/ODM: logo, màu HMI, chiều dài cáp, cài đặt máy chủ OCPP của bạn.

Hơn 200 trạm sạc mà chúng tôi tự vận hành cung cấp cho chúng tôi dữ liệu vận hành mà chúng tôi thực sự sử dụng trong thiết kế.

Đóng gói và vận chuyển

Tủ được vận chuyển trong một thùng gỗ có khung thép có kích thước khoảng 2300 x 1900 x 1150 mm, có đệm và các điểm nâng; thiết bị đầu cuối di chuyển trên các pallet với dây cáp được cuộn và bảo vệ. Một thùng chứa hình khối cao 40ft chứa được một tủ và tối đa tám thiết bị đầu cuối, tùy thuộc vào cách kết hợp.

Chúng tôi gửi FOB Ninh Ba hoặc CIF đến cảng của bạn. Hóa đơn thương mại, danh sách đóng gói, vận đơn và báo cáo thử nghiệm UL được phát hành trong vòng 3 ngày làm việc kể từ ngày xếp hàng.

Đối với các đơn hàng gửi đến Hoa Kỳ, chúng tôi chuẩn bị tài liệu bổ sung mà nhà môi giới của bạn yêu cầu, bao gồm giấy chứng nhận xuất xứ.

Dịch vụ hậu mãi và phụ tùng thay thế

Bảo hành tiêu chuẩn hai năm bao gồm các mô-đun nguồn, thiết bị đầu cuối và bộ điều khiển; các module được thay thế, không được sửa chữa tại hiện trường.

Các thiết bị đầu cuối và mô-đun nguồn dự phòng được dự trữ để vận chuyển nhanh chóng; một đơn vị trao đổi có thể được gửi đi trước khi bạn trả lại thiết bị bị lỗi.

OCPP cho phép chẩn đoán từ xa: các kỹ sư của chúng tôi đọc nhật ký và điều chỉnh các thông số mà không cần đến hiện trường.

Phản hồi 24 giờ về yêu cầu bảo hành qua email hoặc WhatsApp; công văn thay thế trong vòng 5 ngày làm việc.

Lời khuyên bảo trì: làm sạch bộ lọc thiết bị đầu cuối hàng quý, kiểm tra mô-men xoắn các đầu cuối hàng năm và áp dụng các bản cập nhật chương trình cơ sở khi được phát hành.

Ghi chú cài đặt và sử dụng

Sai: lắp thiết bị đầu cuối nơi cáp DC phải băng qua làn đường xe. Phải: dẫn nguồn cấp dữ liệu dưới khoang hoặc dọc theo bức tường được bảo vệ để nó không thể bị đẩy qua.

Sai: chặn tấm thông gió phía sau tủ. Phải: giữ khoảng cách 500mm phía sau và phía trên tủ để luồng không khí lưu thông.

Sai: sử dụng thiết bị đầu cuối làm neo kéo cho cáp. Đúng: dẫn hướng cáp bằng tay và để bộ giảm lực căng chịu tải.

Sai: rời khỏi đài bằng thông tin xác thực OCPP mặc định. Đúng: thay đổi mật khẩu và kích hoạt giám sát từ xa trước phiên khách hàng đầu tiên.

Sai: giả sử mỗi khẩu súng có thể rút ra 600kW cùng một lúc. Đúng: các phiên lập kế hoạch đều biết sức mạnh được chia sẻ cho 2-16 khẩu súng.

Phản hồi hiện trường trên Bộ chia 600kW

Một nhà điều hành đội tàu ở Jeddah, Ả Rập Saudi vận hành ba tủ điện chia đôi 600kW trên một tổng kho 26 khoang. Nhận xét của ông sau tám tháng: các thiết bị đầu cuối vẫn hoạt động tốt suốt mùa hè, nhưng phòng tủ cần một chiếc điều hòa không khí thứ hai. Anh ấy đã thu nhỏ căn phòng chứ không phải bộ sạc.

Một nhà phát triển địa điểm ở Kazakhstan đã ghép nối tủ với tám thiết bị đầu cuối được làm mát bằng không khí tại quảng trường đường cao tốc. Anh ấy nói với chúng tôi rằng yếu tố quyết định là sau này có thể bổ sung thêm bốn thiết bị đầu cuối nữa mà không cần chạm vào phòng điện và những chiếc quạt 65dB không bao giờ đến được khu vực chờ của tài xế.

Một nhà phân phối ở Mexico City lại đưa ra vấn đề ngược lại: cáp của thiết bị đầu cuối bị cứng khi mới mua. Nó sẽ lỏng ra sau một vài tuần sử dụng và hiện tại chúng tôi đã uốn sẵn cáp tại nhà máy trước khi vận chuyển. Đội xe gồm 10 chiếc của ông chưa từng thấy một mô-đun nào bị hỏng kể từ đó.

Câu hỏi thường gặp

Hỏi: Sau này tôi có thể bổ sung thêm súng vào hệ thống phân chia 600kW không?

Đ: Vâng. Số lượng thiết bị đầu cuối được đặt tại thời điểm đặt hàng nhưng được thay đổi sau đó; tủ đã hỗ trợ 2-16 khẩu súng.

Q: Is the terminal really silent?

A: Thiết bị đầu cuối làm mát bằng không khí tiêu chuẩn gần như im lặng; máy làm mát bằng chất lỏng kêu to như máy tính để bàn.

Hỏi: Tôi cần điện áp đầu vào nào trên trang web?

A: AC480V ±10% ở 50/60Hz, tiêu chuẩn thương mại Bắc Mỹ.

Hỏi: Một tủ có thể cấp nguồn cho các thiết bị đầu cuối ở các vị trí khác nhau không?

A: Trong khoảng cách cáp thực tế, có; chúng tôi tính toán độ sụt áp và kích thước cáp từ sơ đồ cơ sở của bạn.

Hỏi: Hệ thống có cần máy biến áp không?

Trả lời: Hầu hết các cơ sở đều cấp nguồn trực tiếp cho tủ từ dịch vụ 480V; nếu tiện ích của bạn cung cấp điện áp trung bình, trước tiên máy biến áp sẽ giảm điện áp.

Hỏi: Điều gì xảy ra nếu một mô-đun nguồn bị hỏng?

Trả lời: Tủ giảm dần theo phần của mô-đun đó và tiếp tục sạc; bạn trao đổi mô-đun trong khi phần còn lại của trạm chạy.

Hỏi: Những đầu nối nào có sẵn?

Đáp: CCS1, CCS2, GB/T, CHAdeMO và NACS, ở bất kỳ dạng kết hợp nào trên các thiết bị đầu cuối.

Câu hỏi: Hệ thống phân chia 600kW có quá mức cần thiết cho một thị trấn nhỏ không?

Trả lời: Đối với địa điểm ở góc 2 súng, vâng, thiết bị tích hợp sẽ rẻ hơn; đối với bất kỳ trang web nào có kế hoạch tăng trưởng thì không.
