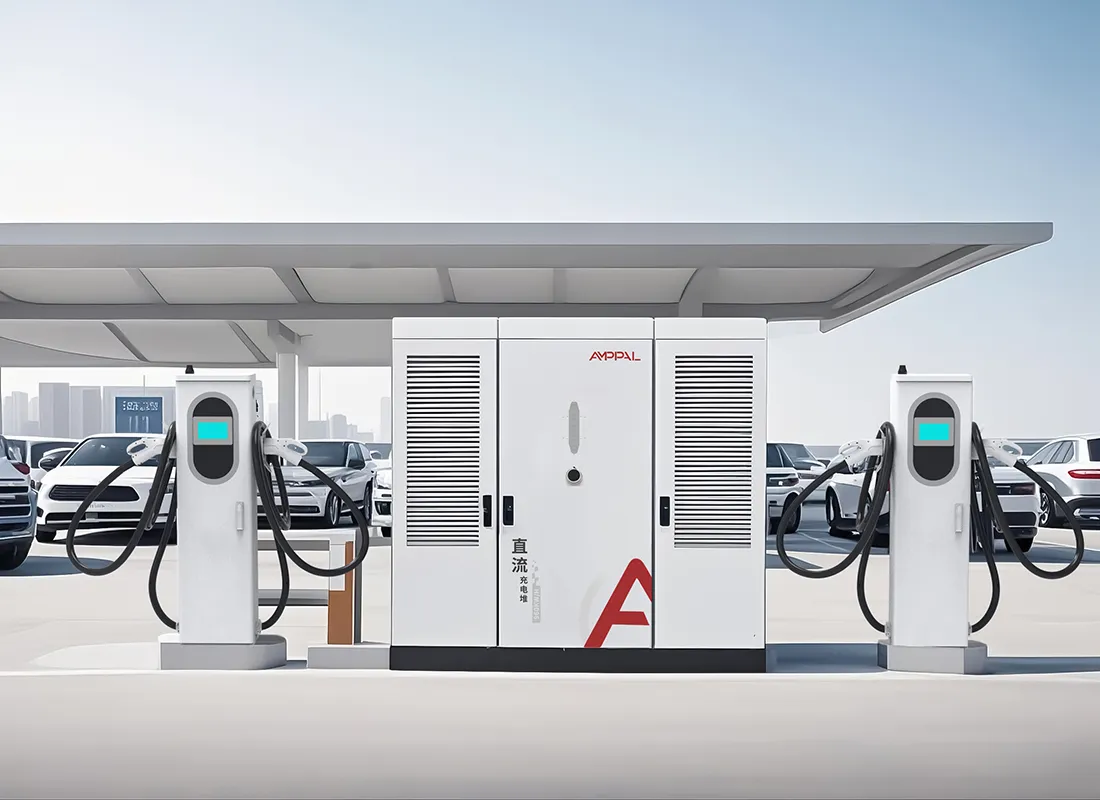

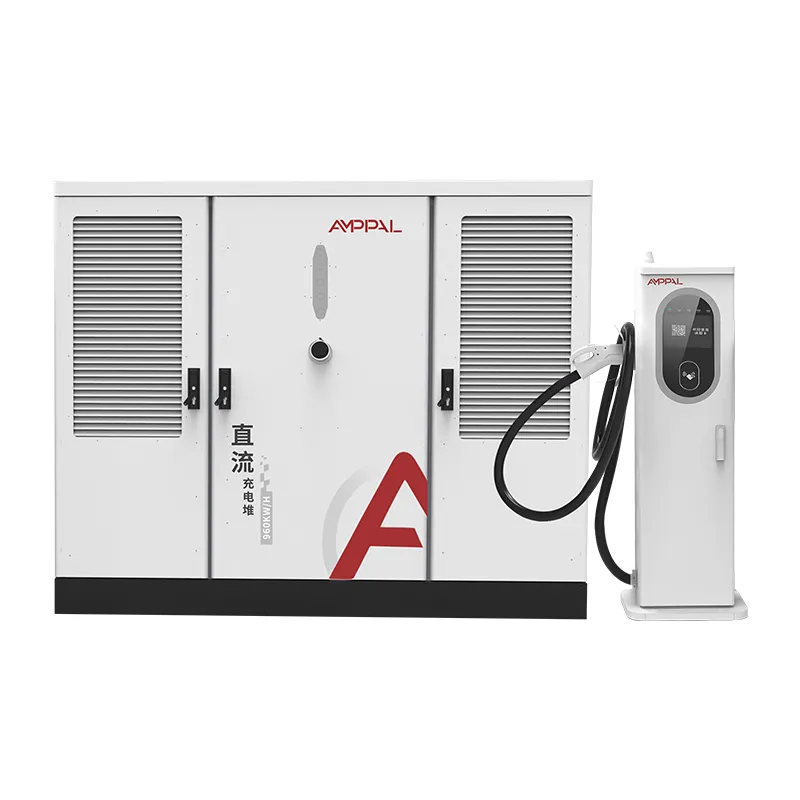

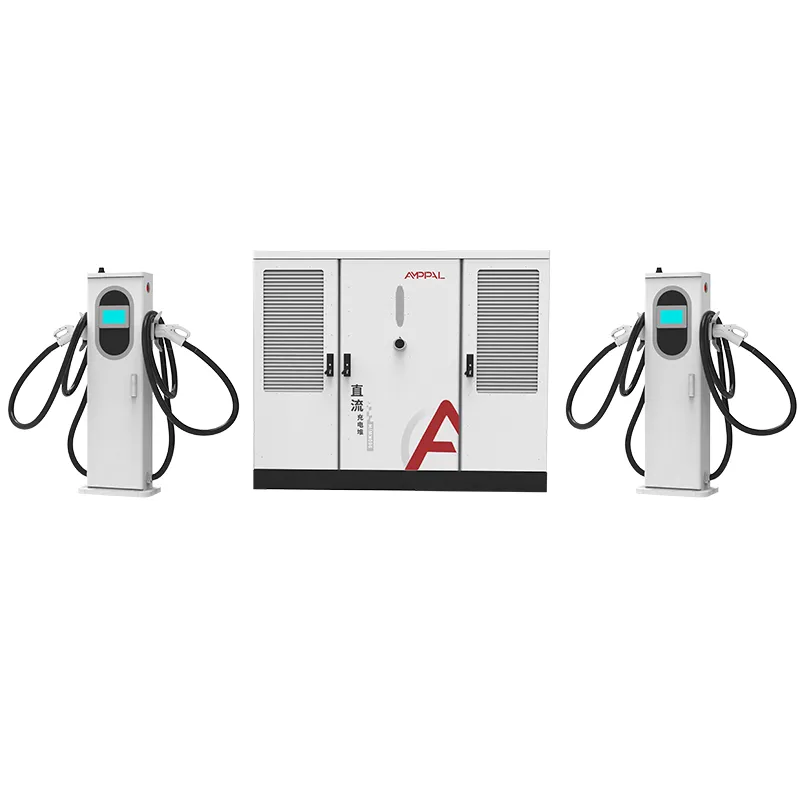

Bộ sạc EV siêu nhanh loại chia đôi 720kW dành cho đội xe EV hạng nặng

Mở rộng quy mô từ 2 đến 16 khẩu súng trên một tủ

Địa điểm thu phí là cuộc đặt cược vào một con số không ai biết: có bao nhiêu chiếc ô tô sẽ xuất hiện trong năm thứ ba. AF-DC-720-Series được thiết kế để thua cược đó một cách duyên dáng.

Tủ được cố định ở mức 720kW nhưng số lượng ổ cắm là quay số chứ không phải quyết định. Hai hoặc mười sáu thiết bị đầu cuối, chúng bắt vít vào cùng một tủ, dùng chung nguồn điện và báo cáo về cùng một chương trình phụ trợ OCPP. Bạn bắt đầu ở quy mô nhỏ ở nơi lưu lượng truy cập không chắc chắn và mở rộng ở nơi điều đó đã được chứng minh.

Trang này trình bày về lộ trình mở rộng, hành vi xếp hàng ở các số lượng súng khác nhau và nhịp điệu đầu tư theo từng giai đoạn phù hợp với ngân sách thực tế của trạm.

Mô hình mà chúng tôi thấy ở hơn 40 quốc gia xuất khẩu là nhất quán: các nhà khai thác phân chia các thiết bị đầu cuối của họ đánh bại các nhà khai thác đoán kích thước cuối cùng vào ngày đầu tiên.

Tại sao số lượng súng quyết định trải nghiệm của khách hàng

Đỉnh điện bán dự án; số lượng súng quyết định liệu tài xế có quay lại hay không. Mối quan hệ giữa họ xứng đáng được xem xét kỹ hơn.

Nhiều súng hơn có nghĩa là thời gian chờ đợi ngắn hơn ngay cả khi nhóm công suất 720kW không thay đổi, vì công suất mỗi phiên giảm xuống trước khi người lái xe quay lưng.

Một cơ sở 16 súng có công suất 720kW cung cấp cho mỗi phiên hoạt động trung bình khoảng 45kW, đủ để sạc chậm nhưng đầy đủ; một địa điểm 4 súng cho 180kW mỗi xe.

Phép toán xếp hàng rất đơn giản: với 16 khẩu súng và một phiên trung bình kéo dài 15 phút, trang web này xử lý khoảng 60 phương tiện mỗi giờ khi sử dụng hết công suất.

Các khoang nhanh và khoang chậm có thể cùng tồn tại: gán các thiết bị đầu cuối làm mát bằng chất lỏng 600A cho xe tải và các thiết bị đầu cuối làm mát bằng không khí 250A cho ô tô trên cùng một tủ.

Các thiết bị đầu cuối có thể được bố trí theo lô, do đó, cùng một tủ phục vụ 4 khẩu súng trong quý này và 8 khẩu trong quý tiếp theo mà không cần phòng điện thứ hai.

Điều khiển OCPP từ xa cho phép bạn giới hạn sức mạnh của súng trong giờ cao điểm và nâng nó vào ban đêm, điều này sẽ thay đổi trải nghiệm mà không cần thay đổi phần cứng.

Thông số kỹ thuật

Các kịch bản quy hoạch trạm 720kW

Các địa điểm đường cao tốc Greenfield mở cửa với 4 khẩu súng và bổ sung thêm 4 khẩu súng nữa sau mỗi sáu tháng khi giao thông đông đúc hơn.

Các trung tâm đô thị nơi chủ nhà cấp không gian sàn cho tủ ngay bây giờ và các vị trí đầu cuối khi người thuê đăng ký.

Hệ thống kết hợp kho-cộng-công cộng: 2 khoang làm mát bằng chất lỏng hạng nặng cho đội xe, 6 khoang làm mát bằng không khí cho công cộng, tất cả trên một tủ.

Tính phí tạm thời hoặc theo sự kiện trong đó cấu hình 16 thiết bị đầu cuối được lắp đặt trong một mùa và bị loại bỏ một phần sau đó.

Đấu thầu nhiều giai đoạn trong đó cơ quan điện lực phê duyệt công suất 720kW một lần và nhà điều hành sẽ thực hiện từng giai đoạn phần cứng.

Logic chia sẻ năng lượng trên 2 đến 16 ổ cắm

Bộ điều khiển xử lý 720kW như một nhóm và mọi thiết bị đầu cuối như một vòi. Khi một phiên bắt đầu, nhóm sẽ kiểm tra yêu cầu của nó dựa trên những gì miễn phí và cấp nguồn; các phiên đang chạy không bị gián đoạn, họ chỉ cần nhìn thấy nhóm thu nhỏ xung quanh họ.

Sau 16 phiên hoạt động, mỗi chiếc xe nhận được khoảng 45kW, vẫn di chuyển EV trung bình từ 20% đến 80% trong khoảng một giờ. Sau 4 phiên hoạt động, mỗi xe có thể kéo tới 180kW và một xe có thể lấy hết 720kW nếu không có gì khác đang sạc.

Cài đặt ưu tiên trong OCPP cho phép người vận hành bảo vệ các khoang của đội xe: một kho có thể giới hạn các thiết bị đầu cuối công cộng ở mức 30kW trong khi vẫn đảm bảo 600A cho các xe tải của chính mình. Tất cả điều này là cấu hình, không phải kỹ thuật.

Yêu cầu điện áp cũng quan trọng. Phạm vi đầu ra 300-1000VDC bao gồm ô tô loại 400V và xe tải loại 800V trên cùng một xe buýt, do đó không có súng nào bị mắc kẹt bởi kiến ​​trúc.

Kiểm tra tuân thủ và đảm bảo chất lượng

Tính linh hoạt khi mở rộng sẽ chẳng có ý nghĩa gì nếu chứng nhận không bao gồm cấu hình bạn gửi, vì vậy mọi sự kết hợp đều được thử nghiệm dưới dạng một hệ thống.

Danh sách UL 2202-2022 và UL 2231-2 áp dụng cho tủ có 2 đến 16 ổ cắm, không chỉ là cấu hình tham chiếu.

Thử nghiệm vỏ bọc IP54 bao gồm tủ và thiết bị đầu cuối; các mẫu được thử nghiệm bằng tia nước và bụi theo chương trình niêm yết.

Hệ số công suất được đo ở mức đầy tải trên mỗi tủ và phải đọc ≥0,99 trước khi nhả.

Quá trình burn-in kéo dài 48 giờ sẽ chạy từng thiết bị thông qua các chu kỳ tải một phần, tải đầy và không tải, với dữ liệu được ghi theo số sê-ri.

Cổng chất lượng tại nhà máy bao gồm kiểm tra mô-men xoắn, kiểm tra định tuyến cáp và thử nghiệm lắp đầu nối cuối cùng trên mỗi súng.

Bên trong nhà máy của chúng tôi: Robot hàn đến thử nghiệm cuối cùng

Bước 1. Đục CNC và cắt laser định hình vỏ từ cuộn thép tráng.

Bước 2. Robot hàn FANUC lắp ráp khung; Phanh ép TRUMPF có thể gập các tấm bên ngoài.

Bước 3. Sơn tĩnh điện và bảo dưỡng trong lò mang lại độ bền hoàn thiện được xếp hạng IP54.

Bước 4. Đấu dây AC của máy cắt và phân phối diễn ra trên đường dây AC; Việc lắp ráp mô-đun DC được thực hiện riêng biệt.

Bước 5. Bộ điều khiển phân bổ được cài đặt với cấu hình OCPP và số lượng thiết bị đầu cuối của khách hàng.

Bước 6. Kiểm tra tải đầy đủ 720kW để xác minh hiệu suất, hệ số công suất và độ gợn sóng đầu ra.

Bước 7. Các thiết bị chạy thử nghiệm 48 giờ; bất kỳ lỗi nào sẽ kích hoạt việc làm lại và một chu kỳ kiểm tra mới.

Bước 8. Kiểm tra lần cuối và đóng thùng; công suất hàng năm của nhà máy vượt quá một triệu chiếc và lượng giao hàng vào năm 2024 đã vượt quá một triệu chiếc.

Hướng dẫn định cỡ: Súng, sức mạnh và hành vi xếp hàng

Bắt đầu với hàng đợi bạn sẽ chấp nhận. Nếu thời gian chờ 10 phút là giới hạn, thì một trạm cần khoảng một khẩu súng cho 12 xe mỗi giờ khi có nhu cầu cao nhất. Nguyên tắc chung đó đặt một quảng trường đường cao tốc sầm uất ở mức 8 đến 16 khẩu súng và một khu thị trấn nhỏ ở mức 2 đến 4.

Sau đó kiểm tra sức mạnh của mỗi khẩu súng. Dưới mức trung bình khoảng 40kW, các phiên kéo dài hơn một giờ và các tài xế rời đi. Nếu dự báo của bạn đặt công suất trung bình dưới 40kW, câu trả lời là ít súng hơn chứ không phải nhiều hơn.

Không mua 16 khẩu súng cho một địa điểm có công suất 720kW và lượng xe 20 xe/ngày. Nội các hỗ trợ nó, nhưng mô hình xếp hàng không cần nó và khoản đầu tư vào thiết bị đầu cuối không hoạt động. Bắt đầu từ 4, tăng lên 8, xem dữ liệu.

Một lưu ý trung thực: nếu trang web của bạn không bao giờ vượt quá 4 khẩu súng và không bao giờ nhìn thấy xe tải, thì một thiết bị tích hợp ở mức công suất thấp hơn là câu trả lời rẻ hơn. Tính linh hoạt của kiến ​​trúc phân chia có cái giá của nó và bạn không nên trả nó cho lô góc.

Tại sao các nhà điều hành trang web chọn AMPPAL để phát triển

Các thiết bị đầu cuối được đặt hàng theo lô cho một tủ, vì vậy việc mở rộng lần thứ hai sẽ tốn một lô hàng thiết bị đầu cuối chứ không phải chi phí lắp đặt điện mới.

Giao hàng trong vòng 15-20 ngày làm việc sau khi phê duyệt bản vẽ và MOQ của một container, phù hợp với việc triển khai theo từng giai đoạn.

Nhãn hiệu OEM/ODM, độ dài cáp tùy chỉnh và kết hợp đầu nối theo lô, do đó, mỗi lần mở rộng đều có thể theo kịp thị trường.

UL 2202-2022 và UL 2231-2 được liệt kê; CE, CB và TUV cho các khu vực khác.

Một nhà sản xuất được thành lập năm 2014 với hơn 260 nhân viên và hơn 40 quốc gia xuất khẩu, cộng với hơn 200 trạm do chúng tôi tự vận hành.

Đóng thùng, tải container và tài liệu

Tủ được đóng trong hộp gỗ khung thép có vấu nâng; thiết bị đầu cuối được xếp chồng lên nhau với các dây cáp được cuộn và các đầu nối được đệm. Kế hoạch bốc hàng được lập cho mỗi đơn hàng để một thùng chứa hình khối cao 40ft sẽ chứa tủ cộng với lô thiết bị đầu cuối mà bạn thực sự đã đặt hàng.

Điều kiện là FOB Ninh Ba hoặc CIF tới nơi đến. Bộ tài liệu, hóa đơn, danh sách đóng gói, vận đơn và báo cáo thử nghiệm UL sẽ rời văn phòng của chúng tôi trong vòng 3 ngày làm việc kể từ ngày khởi hành.

Đối với các dự án theo từng giai đoạn, chúng tôi có thể chia các chuyến hàng, gửi các lô hàng đầu tiên và các lô thiết bị đầu cuối trong tủ, mỗi lần đều có giấy tờ riêng.

Hỗ trợ sau bán hàng và dịch vụ hiện trường

Bảo hành tiêu chuẩn hai năm đối với tủ, thiết bị đầu cuối, mô-đun và bộ điều khiển.

Thiết bị đầu cuối dự phòng và mô-đun nguồn có sẵn trong kho; Đổi chéo tàu nếu lỗi bảo hành trong vòng 5 ngày làm việc.

Chẩn đoán OCPP từ xa để cài đặt hàng đợi, giới hạn nguồn và nhật ký lỗi mà không cần kỹ thuật viên ghé thăm.

Hướng dẫn vận hành cho từng lô mở rộng, bao gồm danh sách kiểm tra để bổ sung súng vào tủ chạy.

Các bản cập nhật chương trình cơ sở và mẫu cấu hình được chia sẻ với mọi khách hàng, vì vậy các thiết bị đầu cuối mới sẽ tự động tham gia nhóm.

Lưu ý sử dụng cho cấu hình nhiều súng

Sai: thêm thiết bị đầu cuối vượt quá 16 cửa hàng được xếp hạng. Đúng: dừng lại ở số 16 và đặt mua chiếc tủ thứ hai khi hàng đợi yêu cầu.

Sai: đặt mọi khẩu súng ở mức công suất tối đa trong phần phụ trợ OCPP. Đúng: định cấu hình giới hạn trên mỗi thiết bị đầu cuối để nhóm không bị cạn kiệt bởi một gian hàng.

Sai: để các thiết bị đầu cuối không sử dụng được cấp điện vào mùa đông. Đúng: sử dụng chế độ chờ trên mỗi ổ cắm để cắt giảm tổn thất khi không sử dụng.

Sai: trộn các vùng 50Hz và 60Hz trên một bộ cấp nguồn dùng chung. Phải: xác nhận đầu vào của trang web khớp với AC480V ±10% ở 50/60Hz trước khi cài đặt.

Sai: bỏ qua việc vệ sinh bộ lọc hàng quý trên các thiết bị đầu cuối làm mát bằng không khí khi số lượng súng tăng lên. Đúng: đặt lịch bảo trì thiết bị đầu cuối phù hợp với số lượng đầu ra.

Người điều hành trạm nói gì sau sáu tháng

Một nhà điều hành đường cao tốc ở Texas, Hoa Kỳ đã khai trương với 6 khẩu súng trên tủ 720kW và mở rộng lên 12 khẩu sau 5 tháng. Báo cáo của ông: lô thiết bị đầu cuối thứ hai sẽ trực tuyến trong hai ngày và tủ không bao giờ cần phải mở trong quá trình mở rộng.

Một người quản lý kho xe buýt ở Baku, Azerbaijan vận hành 16 khẩu súng trên một tủ và chỉ phàn nàn rằng bảng điều khiển OCPP không hiển thị lịch sử phiên của mỗi khẩu súng đủ xa để đưa vào báo cáo hàng tháng của anh ta. Bản thân phần cứng đã ghi lại 99,2% thời gian hoạt động.

Một nhà phát triển trung tâm mua sắm ở Dubai, UAE đã bắt đầu với 4 khẩu súng có công suất 720kW và mô tả việc xếp hàng là có thể quản lý được, nhưng thừa nhận rằng ông đã đánh giá thấp số lượng tài xế sẽ sạc vào giờ cao điểm buổi tối và lên kế hoạch cho một chiếc tủ thứ hai thay vì đẩy tất cả 16 khẩu súng vào địa điểm này.

Câu hỏi thường gặp: Mở rộng quy mô trạm của bạn

Hỏi: Tủ 720kW thực sự có thể khởi động bằng 2 súng không?

A: Có, đơn hàng tối thiểu là 2 thiết bị đầu cuối; nhiều thứ khác sẽ được thêm vào sau này trên cùng một chiếc tủ.

Câu hỏi: Mất bao lâu để thêm thiết bị đầu cuối vào trạm đang chạy?

Đáp: Thông thường một ngày làm việc để lắp đặt, đi cáp và cấu hình OCPP.

Q: Điều gì xảy ra với sức mạnh của mỗi khẩu súng khi trang web đầy?

A: Bể bơi chia đều theo yêu cầu; lúc 16 buổi thì mỗi buổi khoảng 45kW, lúc 4 buổi khoảng 180kW.

H: Tôi có cần khay nạp lớn hơn nếu sau này tôi thêm súng không?

A: Không, đầu vào 720kW vẫn giữ nguyên; chỉ có phần cứng ổ cắm thay đổi.

Hỏi: Xe tải và ô tô có dùng chung tủ được không?

Trả lời: Có, với thiết bị đầu cuối làm mát bằng chất lỏng 600A cho xe tải và thiết bị đầu cuối làm mát bằng không khí 250A cho ô tô.

Hỏi: 16 khẩu súng có phải là giới hạn cứng không?

A: Có cho mỗi tủ; ngoài ra, hãy thêm một tủ thứ hai và tách biệt các địa điểm trong OCPP.

Câu hỏi: Thiết bị đầu cuối có thể mang những đầu nối nào?

A: CCS1, CCS2, GB/T, CHAdeMO và NACS, có thể gán cho mỗi thiết bị đầu cuối.

Câu hỏi: Thời gian triển khai theo từng giai đoạn là bao lâu?

Trả lời: Mỗi lô sẽ được vận chuyển trong vòng 15-20 ngày làm việc sau khi bản vẽ được phê duyệt, vì vậy việc phân chia theo từng giai đoạn sẽ không làm bạn chậm lại.
