Trạm sạc cực nhanh DC loại phân chia để sạc nhóm Megawatt

Kỹ thuật điện, lưới điện và công trường trong một hệ thống

Bộ sạc 960kW không phải là phiên bản lớn hơn của bộ sạc nhỏ. Đây là một dự án điện có gắn bộ sạc và thành công của nó nằm ở trạm biến áp, máy biến áp và khay cáp cũng như ở các mô-đun chỉnh lưu.

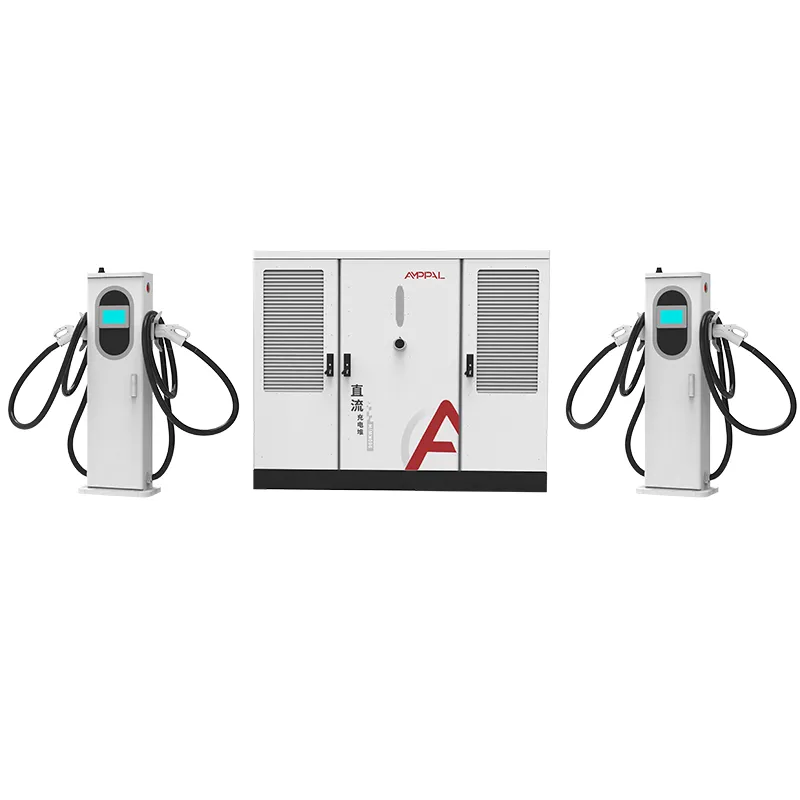

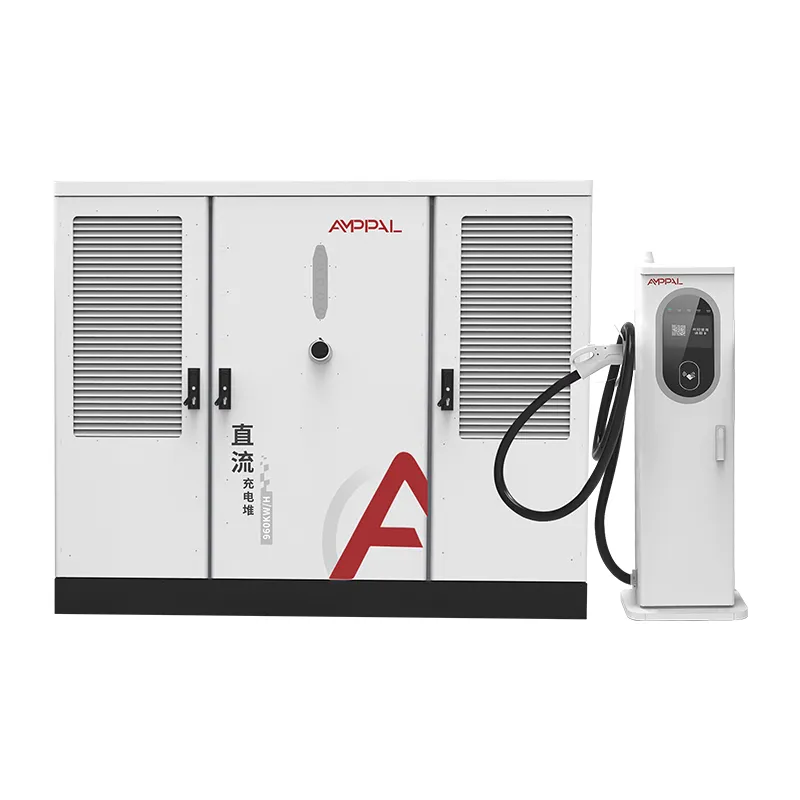

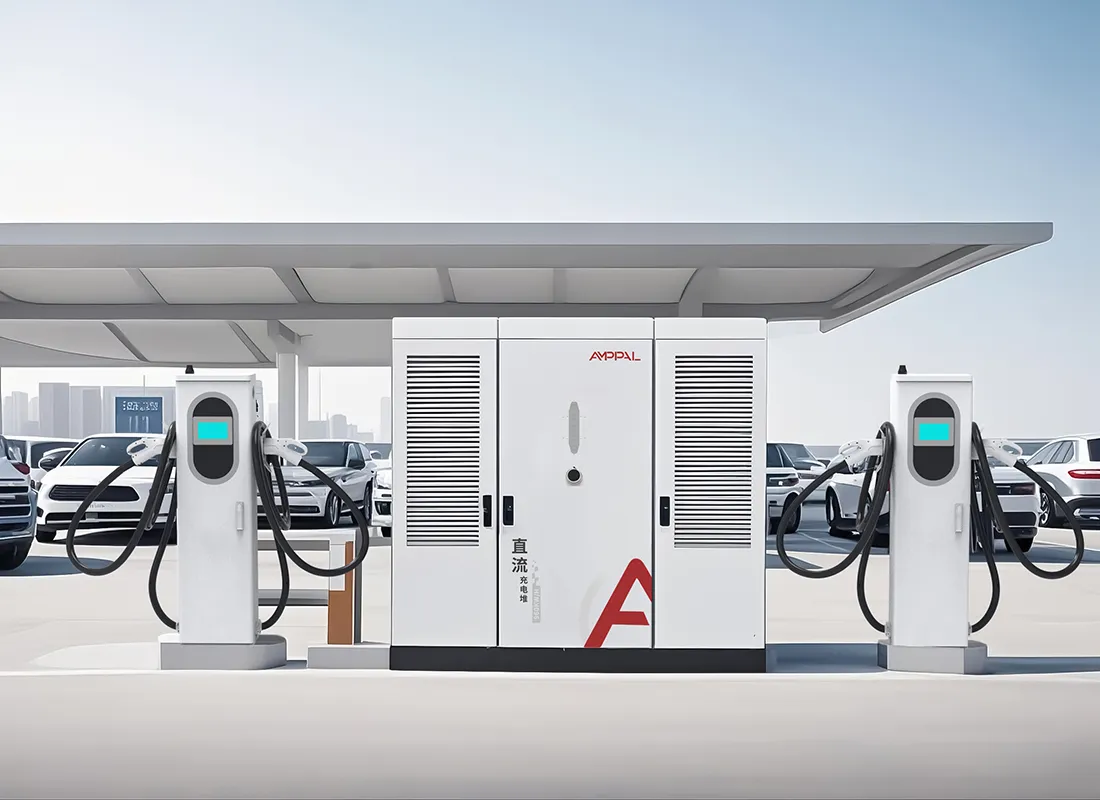

AF-DC-960-Series tập trung chuyển đổi năng lượng trong tủ 2200 x 1800 x 1000 mm được cấp nguồn bằng AC480V ba pha và trải rộng đầu ra trên 2 đến 16 thiết bị đầu cuối. Các câu hỏi kỹ thuật được đưa ra trước khi container thực hiện: kích thước bộ cấp nguồn, định mức máy biến áp, đo lường nhu cầu và trình tự xây dựng.

Trang này bao gồm những con số mà nhà phát triển trung tâm thực sự cần, từ năng lực đầu vào đến nghiệm thu vận hành và nơi chúng tôi tham gia với tư cách là nhà sản xuất.

Nếu bạn vẫn đang so sánh các đơn vị 120kW, hãy dừng đọc ở đây. Hệ thống này dành cho các nhà khai thác đã cam kết sạc công suất cao và hiện cần kỹ thuật hỗ trợ.

Sáu con số xác định một Hub 960kW

Trước bản vẽ đầu tiên, mỗi dự án 960kW được quyết định bởi sáu con số. Họ đây rồi, với cách đọc trung thực của từng người.

Công suất 960kW ở điện áp ba pha 480V tiêu thụ khoảng 1.155A khi đầy tải, điều này quyết định loại cấp nguồn và thiết bị đóng cắt ngay từ ngày đầu tiên.

Máy biến áp 1.250kVA là cặp đôi điển hình cho các thiết bị phụ trợ và khoảng không phía trên trạm có công suất 960kW, tùy thuộc vào các quy tắc tiện ích.

Hệ số công suất ≥0,99 giữ cho thành phần phản kháng gần bằng 0, điều này quan trọng đối với biểu giá tính theo nhu cầu kVA thay vì kW.

16 khẩu súng ở công suất 960kW đạt trung bình 60kW mỗi phiên hoạt động, giúp dọn sạch hàng đợi khoảng 60 xe mỗi giờ khi sử dụng hết công suất.

Các cực làm mát bằng chất lỏng 600A tập trung dòng điện cao nhất vào các khoang gần tủ nhất, giữ cho dòng điện DC nặng ở mức ngắn.

Thời gian giao hàng tại nhà máy là 15-20 ngày làm việc là phần ngắn nhất trong lịch trình; phê duyệt máy biến áp và tiện ích thường mất nhiều thời gian hơn.

Và con số thứ bảy, con số không ai in ra trên bảng dữ liệu: khoảng cách từ địa điểm đến nguồn cấp điện trung thế gần nhất, con số này quyết định liệu hóa đơn tiện ích có bao gồm cột điện, hào hay trạm biến áp hay không.

Thông số kỹ thuật

Các địa điểm trung tâm nơi 960kW mang lại ý nghĩa kinh tế

Hành lang vận tải liên bang phục vụ xe tải điện Loại 8 cần 600A nối tiếp nhau.

Các lô liền kề tiện ích nơi phân phối điện áp trung thế đã chạy đến đường dây bất động sản.

Bãi trung chuyển sân bay, cảng biển có sóng xe theo lịch trình thay vì lưu lượng nhỏ giọt liên tục.

Xe hybrid-trung tâm nơi xe buýt, xe tải và xe khách chia sẻ một hợp đồng mua bán điện.

Các trạm hàng đầu trong khu vực giúp củng cố thương hiệu của mạng và biện minh cho máy biến áp chuyên dụng.

Khu công nghiệp Greenfield nơi chủ đầu tư có thể dự trữ công suất máy biến áp trước khi khách thuê chuyển đến.

Từ máy biến áp hữu ích đến bus 1000VDC

Chuỗi bắt đầu ở kết nối trung thế tiện ích. Một máy biến áp gắn trên tấm đệm giảm điện áp ba pha xuống 480V, đầu vào định mức của tủ và bảng điều khiển cung cấp năng lượng cho tủ thông qua một bộ cấp nguồn chuyên dụng có kích thước khoảng 1.155A khi đầy tải.

Bên trong tủ, các mô-đun chỉnh lưu chuyển đổi điện áp xoay chiều 480V thành bus công suất không đổi 300-1000VDC. Hiệu chỉnh hệ số công suất giữ đầu vào ở mức ≥0,99, do đó mức rút phản kháng của trạm vẫn không đáng kể ngay cả khi các mô-đun không hoạt động.

Từ xe buýt DC, các thiết bị đầu cuối thương lượng phần của họ. Một thiết bị đầu cuối làm mát bằng chất lỏng có thể sử dụng toàn bộ nhóm 960kW cho một phiên xe tải; với 16 ô tô đang hoạt động, nguồn điện được chia thành khoảng 60kW mỗi phiên. Phạm vi đầu ra bao gồm ô tô loại 400V và xe tải loại 800V mà không cần cấu hình lại.

Điều khiển cấp trạm chạy trên OCPP 1.6 hoặc 2.0, cho phép người vận hành đậy nắp trung tâm trong thời gian cao điểm tiện ích và nâng nó lên vào ban đêm.

Tiêu chuẩn, kiểm tra loại và cổng chất lượng

Thiết bị ở quy mô lưới được kiểm tra nghiêm ngặt hơn so với phần cứng bán lẻ, vì vậy câu chuyện chất lượng phải được ghi vào chứng chỉ và nhật ký kiểm tra.

Danh sách UL 2202-2022 và UL 2231-2 bao gồm tủ và toàn bộ phạm vi thiết bị đầu cuối 2-16.

Mức bảo vệ vỏ IP54 được xác minh bằng thử nghiệm bụi và tia nước; nhà ở vượt qua đợt phun muối kéo dài 96 giờ đối với các trung tâm ven biển.

Hệ số công suất được đo ở mức tải đầy đủ 960kW trên mỗi tủ và phải đọc ≥0,99 trước khi phát hành.

Quá trình thử nghiệm kéo dài 48 giờ sẽ quay vòng thiết bị ở chế độ tải một phần và toàn bộ, với dữ liệu được ghi theo số sê-ri.

Các đợt kiểm tra tiếp theo tại nhà máy sẽ giữ cho danh sách có giá trị trong suốt vòng đời của sản phẩm chứ không chỉ cho lô hàng đầu tiên.

Tủ 960kW được sản xuất như thế nào

Bước 1. Các cuộn thép được đục lỗ và cắt bằng laser, sau đó được hàn thành khung bằng cánh tay robot FANUC.

Bước 2. Hệ thống phanh ép TRUMPF tạo thành các tấm; vỏ bọc được sơn tĩnh điện và bảo dưỡng.

Bước 3. Phân phối AC, cầu dao và đo sáng được nối dây trên đường dây AC với các đầu cuối được điều khiển bằng mô-men xoắn.

Bước 4. Các mô-đun chỉnh lưu và bộ điều khiển phân bổ được lắp đặt trên đường dây DC riêng biệt.

Bước 5. Tủ được thử tải đến 960kW trên một tụ điện trở; hiệu suất, gợn sóng và hệ số công suất được ghi lại.

Bước 6. Tiếp theo là quá trình thử nghiệm kéo dài 48 giờ và các thiết bị bị lỗi sẽ quay trở lại dây chuyền để làm lại và thực hiện một chu kỳ mới.

Bước 7. Kiểm tra lần cuối bao gồm mô-men xoắn, hệ thống dây điện, nhãn và hồ sơ nối tiếp.

Bước 8. Đóng thùng xuất khẩu; công suất hàng năm của nhà máy vượt quá một triệu chiếc và lượng giao hàng vào năm 2024 là hơn một triệu chiếc.

Danh sách kiểm tra kỹ thuật trang web trước khi bạn cam kết

Xác nhận thỏa thuận tiện ích đầu tiên. Tải 960kW là một sự kiện về thuế quan, không phải là hoán đổi đồng hồ; hầu hết các tiện ích đều yêu cầu một ứng dụng, nghiên cứu tải và đôi khi là nâng cấp dịch vụ, quá trình này có thể mất hàng tháng.

Kích thước máy biến áp có khoảng không: 1.250kVA bao gồm tủ cộng với hệ thống chiếu sáng trạm, HVAC và các thiết bị đầu cuối trong tương lai mà không cần nâng cấp lần thứ hai.

Lập kế hoạch cho công trình dân dụng: tủ cao 2200mm cần có tấm bê tông phẳng, rãnh cáp hoặc đường dẫn khay đến các thiết bị đầu cuối và tấm đệm thiết bị trong tầm với của cần cẩu hoặc xe nâng cho thiết bị đóng thùng.

Nếu dòng thời gian dự án của bạn không thể giải quyết được sự chậm trễ của tiện ích hoặc trang web của bạn không thể lưu trữ một máy biến áp chuyên dụng thì hiện tại đây là sản phẩm không phù hợp. Trung tâm 960kW là một phần cơ sở hạ tầng cố định và hoạt động giống như một trung tâm.

Gửi cho chúng tôi câu trả lời nghiên cứu tải của tiện ích khi bạn có nó; các kỹ sư của chúng tôi sẽ kiểm tra kỹ lưỡng phép tính của bộ cấp nguồn và định mức máy biến áp so với đường cong đầu vào của tủ trước khi bạn đặt hàng.

Tại sao AMPPAL dành cho Hub dung lượng cao

Một nhà sản xuất tủ, thiết bị đầu cuối và phần mềm điều khiển nên hệ thống 960kW không được lắp ráp theo lời hứa của ba nhà cung cấp.

UL 2202-2022 và UL 2231-2 được liệt kê, cùng với CE, CB và TUV cho các thị trường khác.

Tùy chọn OEM/ODM: nhãn hiệu, kết hợp đầu nối, độ dài cáp và cấu hình máy chủ OCPP.

Giao hàng trong 15-20 ngày làm việc sau khi phê duyệt bản vẽ; MOQ từ một container.

Hỗ trợ từ một công ty đang tự điều hành hơn 200 trạm, bao gồm 500 thiết bị làm mát bằng chất lỏng của dự án hydro xanh NEOM.

Nâng, lắp đặt và giao các tủ lớn

Tủ là vật nặng nhất trong lô hàng: một thùng khung thép có kích thước gần 2300 x 1900 x 1150 mm với bốn điểm nâng định mức và sơ đồ lắp đặt bên trong. Thiết bị đầu cuối di chuyển trên các pallet và các thiết bị làm mát bằng chất lỏng được vận chuyển khô với chất làm mát được đổ đầy tại chỗ.

Một thùng chứa hình khối cao 40ft mang tủ cộng với tối đa tám thiết bị đầu cuối; thiết bị đầu cuối lớn hơn đếm tàu ​​trong container thứ hai. Chúng tôi cung cấp báo giá FOB Ninh Ba hoặc CIF, kèm theo hóa đơn, danh sách đóng gói, vận đơn và báo cáo UL được phát hành trong vòng 3 ngày làm việc kể từ khi xếp hàng.

Hướng dẫn vận hành bao gồm các tùy chọn cần cẩu và xe nâng cho tủ, cách bố trí đệm và biểu đồ mô-men xoắn cho kết nối 480V.

Hợp đồng bảo trì và phụ tùng cho Hub

Bảo hành tiêu chuẩn hai năm đối với tủ, thiết bị đầu cuối, mô-đun nguồn và bộ điều khiển.

Trao đổi chéo tàu đối với các lỗi bảo hành, gửi hàng thay thế trong vòng 5 ngày làm việc.

Bộ dụng cụ bảo trì phòng ngừa cho hub: bộ lọc, đầu nối, chất làm mát và bảng điều khiển dự phòng.

Chẩn đoán OCPP từ xa để giới hạn tải, nhật ký lỗi và cập nhật chương trình cơ sở theo các múi giờ.

Khuyến nghị bảo dưỡng hàng năm: kiểm tra lại mô-men xoắn, bảo dưỡng bộ lọc, xả chất làm mát 24 tháng một lần và quét nhiệt của bus DC.

Lưu ý sử dụng cho các trang web có công suất cao

Sai: cấp điện cho tủ trước khi cơ quan điện lực xác nhận pha và điện áp phục vụ. Phải: kiểm tra AC480V ±10% trên cả ba pha bằng đồng hồ đo, sau đó đóng lại.

Sai: giảm kích thước bộ nạp vì trung tâm sẽ 'phát triển thành nó'. Bên phải: kích thước bộ cấp nguồn và máy biến áp cho công suất 960kW theo hợp đồng ngay từ ngày đầu tiên.

Sai: đặt tủ ở nơi không thể nâng thùng lên. Đúng: xác nhận lối vào của cần cẩu hoặc xe nâng và vị trí đệm trước khi container đến.

Sai: bỏ qua việc xem xét nhu cầu đo sau khi vận hành thử. Bên phải: so sánh hóa đơn kVA của tháng đầu tiên với bản ghi hệ số công suất ≥0,99.

Sai: coi các đầu cực 600A như những chiếc neo cố định để xe tải kéo vào. Đúng: lắp cọc và dẫn cáp bằng tay.

Phản hồi của nhà điều hành trung tâm sau khi vận hành

Một nhà điều hành hành lang vận chuyển hàng hóa ở California, Hoa Kỳ điều hành một trung tâm 960kW với sáu thiết bị đầu cuối làm mát bằng chất lỏng dành cho xe tải Loại 8. Chín tháng sau, nhà ga thu phí xe tải 20-80% trong khoảng 90 phút, và phàn nàn duy nhất của anh là đồng hồ đo nhu cầu của công ty tiện ích hiển thị khoản phí dự phòng hàng tháng mà anh chưa dự trù.

Một bến xe buýt ở Warsaw, Ba Lan kết hợp tủ 960kW với 10 thiết bị đầu cuối làm mát bằng không khí. Người quản lý kho khen ngợi hiệu suất hệ số công suất trên hóa đơn của mình, nhưng lưu ý rằng quá trình vận hành mất 5 ngày thay vì 3 ngày như dự kiến ​​vì nhà điều hành lưới điện địa phương yêu cầu nghiên cứu bảo vệ bổ sung.

Một nhà phát triển ở Dubai, UAE đã xây dựng trung tâm xung quanh máy biến áp 1.250kVA và báo cáo việc nghiệm thu điện đã được thông qua trong lần kiểm tra đầu tiên. Sự dè dặt của anh ấy: dấu chân của chiếc tủ buộc phải thiết kế lại một chút cửa phòng thiết bị, điều mà lẽ ra anh ấy có thể tránh được bằng cách kiểm tra kích thước thùng so với lỗ mở trước khi xây dựng dân dụng.

Câu hỏi thường gặp: Câu hỏi về lưới và trang web

Hỏi: Tủ 960kW cần công suất trung chuyển bao nhiêu?

A: Khoảng 1.155A ở 480V ba pha khi đầy tải; bộ cấp nguồn, thiết bị đóng cắt và máy biến áp có kích thước phù hợp với công suất theo hợp đồng.

Q: Cặp máy biến áp nào với hệ thống này?

Trả lời: Thông thường là 1.250kVA cho tủ cộng với các thiết bị phụ trợ và khoảng không phía trên, được xác nhận theo quy định của công ty điện lực của bạn.

Hỏi: Hệ số công suất ảnh hưởng đến hóa đơn của tôi như thế nào?

Đáp: Ở mức ≥0,99, nhu cầu phản ứng vẫn không đáng kể, giúp tránh được phí nhu cầu dựa trên kVA đối với nhiều mức thuế thương mại.

Hỏi: Một tủ có thể phục vụ cả xe tải và ô tô được không?

Trả lời: Có, trộn các thiết bị đầu cuối làm mát bằng chất lỏng 600A cho xe tải và thiết bị đầu cuối làm mát bằng không khí 250A cho ô tô.

Hỏi: Quá trình vận hành mất bao lâu?

Đáp: Thông thường là 3-5 ngày tại hiện trường bao gồm cả việc kiểm tra bảo vệ của công ty điện lực, giả sử công việc dân dụng đã hoàn tất.

Hỏi: Có cần một dịch vụ riêng biệt cho các thiết bị phụ trợ của trạm không?

Trả lời: Chúng tôi khuyên dùng một nguồn điện phụ trợ nhỏ cho hệ thống chiếu sáng và điều khiển, nhưng bản thân tủ lại sử dụng điện áp chính 480V.

Câu hỏi: Tần số lưới nào hoạt động?

Đáp: AC480V ±10% ở cả 50Hz và 60Hz, bao phủ hầu hết các thị trường sử dụng loại 480V.

Hỏi: Thời gian giao hàng là bao lâu?

Trả lời: 15-20 ngày làm việc sau khi phê duyệt bản vẽ, với máy biến áp và công trình tiện ích chạy song song về phía bạn.
