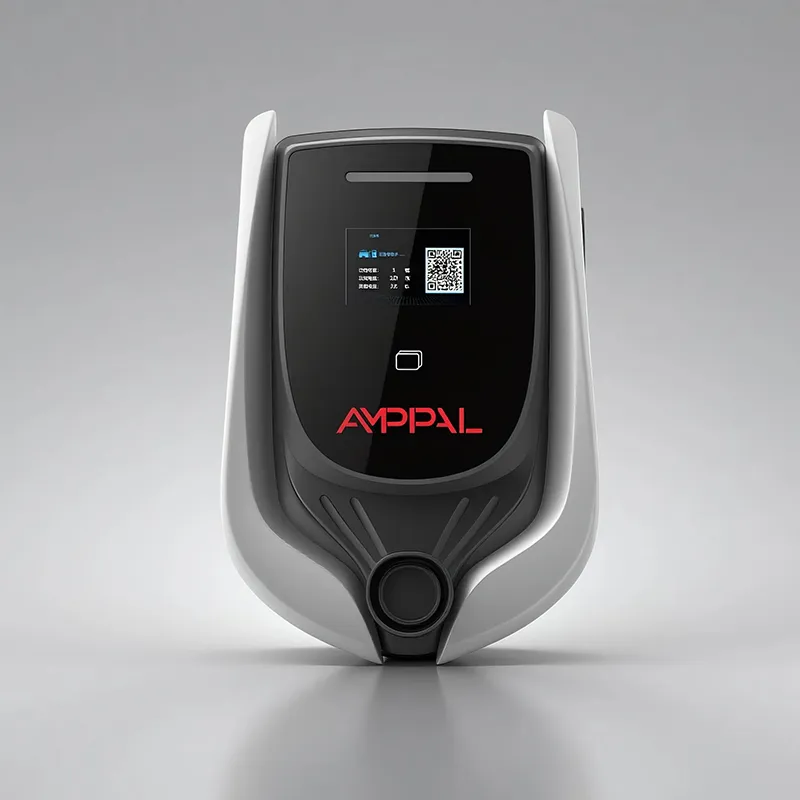

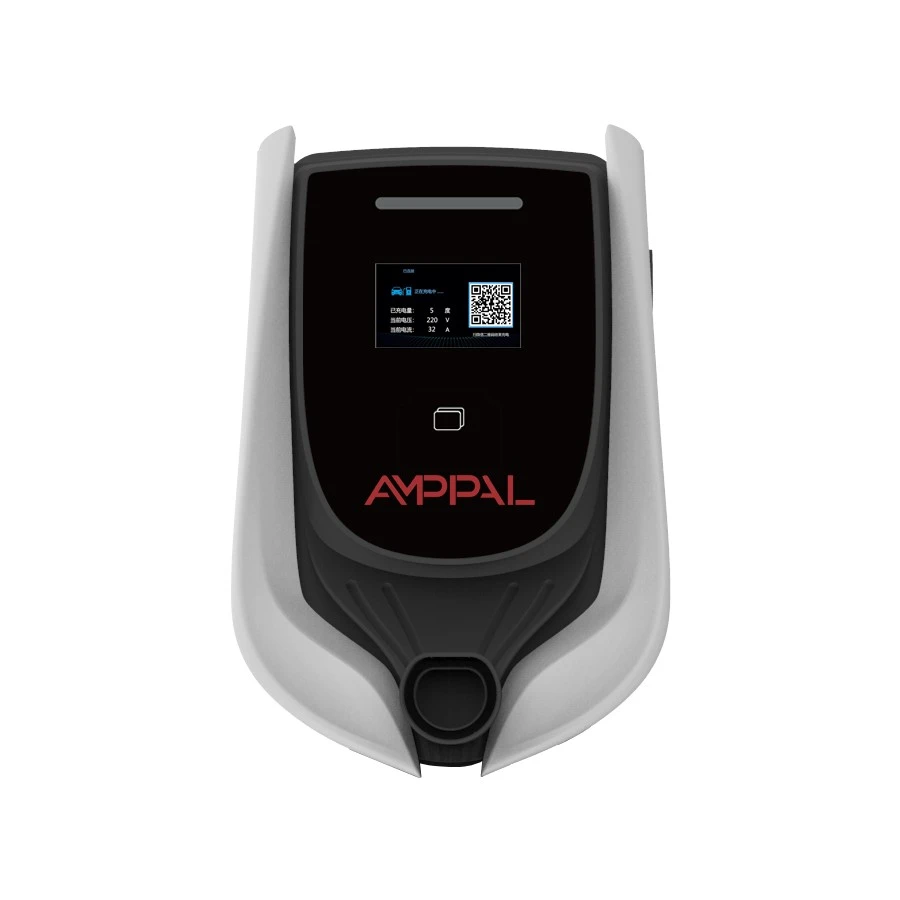

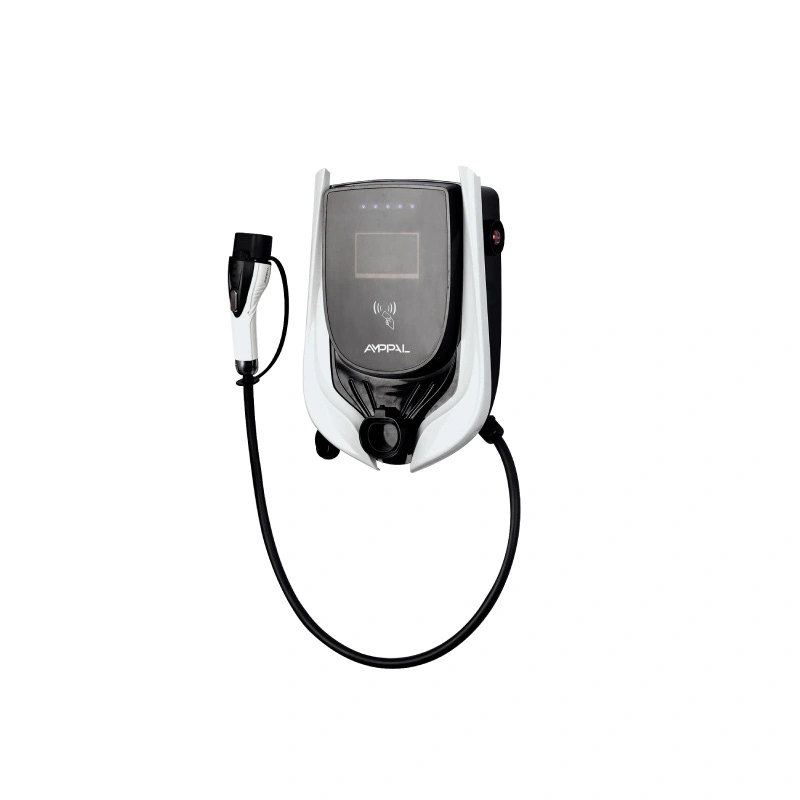

Trạm sạc AC EV thương mại 11kW OCPP dành cho khách sạn và căn hộ

Nguồn điện đến hạn chế không có nghĩa là khả năng sạc bị hạn chế. Trạm sạc AC EV thương mại AMPPAL 11kW OCPP dành cho khách sạn và căn hộ (Model AF-AC-11-L/B-A-M-4-SD-P) trải ra khoảng 16A mỗi pha trong ba giai đoạn, do đó, một địa điểm sẽ nhận được 11kW mỗi gian hàng mà không cần nhấn mạnh bất kỳ một pha nào. Truy cập RFID, màn hình LCD 4,3 inch, dải trạng thái LED, OCPP 1.6j qua Ethernet, 4G, WiFi hoặc RS485 và quản lý tải phối hợp cho các cơ sở nhiều trạm. Được chứng nhận UL 2202 và UL 2231-2, IP54, độ ồn dưới 40dB, bảo hành 2 năm. 15-20 ngày làm việc từ nhà máy Trung Quốc của chúng tôi.

Gửi yêu cầu

Mô tả Sản phẩm

Sự khác biệt mà nguồn điện ba pha tạo ra tại địa điểm sạc

Một địa điểm có nguồn điện đầu vào hạn chế vẫn có thể phục vụ nhiều xe điện - nếu các trạm đồng ý về việc ai sẽ rút cái gì. Trạm sạc AC EV thương mại AMPPAL 11kW OCPP dành cho khách sạn và căn hộ (Model AF-AC-11-L/B-A-M-4-SD-P) được thiết kế cho chính xác cuộc đàm phán đó và đầu vào ba pha là nền tảng.

Bộ sạc một pha 11kW sẽ cần khoảng 46A từ một pha, điều mà hầu hết các tấm thương mại đều ghét. Trạm này mất khoảng 16A mỗi pha trong ba pha để cung cấp cùng một công suất 11kW, giữ cân bằng pha của địa điểm và bảng điều khiển hài lòng. Đó là sự khác biệt giữa bộ sạc phù hợp với tòa nhà và bộ sạc buộc phải nâng cấp dịch vụ.

Thêm ngăn xếp mạng — RFID, LCD, dải đèn LED, OCPP 1.6j qua bốn tùy chọn kết nối — và bạn có một trạm không chỉ sạc nhanh mà còn báo cáo, lập hóa đơn và báo cáo cho trình quản lý tải của trang web.

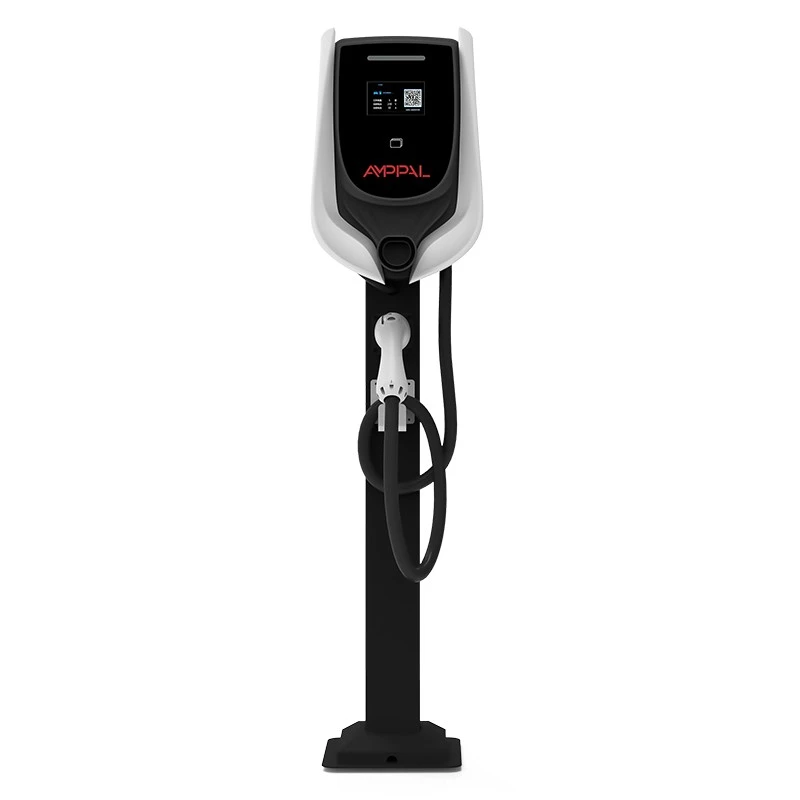

11kW OCPP Commercial AC EV Charging Station for Hotels & Apartments

Sáu lợi thế cho các trang web chạy nhiều trạm

Đầu vào ba pha ở mức ~16A mỗi pha giúp duy trì mức tải mỗi pha ở mức thấp, do đó có nhiều gian hàng hơn phù hợp với dịch vụ hiện có.

Quản lý tải phối hợp giới hạn tổng lượng tiêu thụ của địa điểm, bảo vệ cầu dao chính khi mọi gian hàng đều có người sử dụng.

Dải đèn LED hiển thị trạng thái của từng trạm từ khắp khu đất, giúp nhân viên địa điểm không cần phải đi bộ.

RFID và OCPP 1.6j đảm bảo việc thanh toán cho mỗi người dùng luôn chính xác ngay cả khi có 10 phiên chạy cùng lúc.

Xếp hạng tiếng ồn 40dB cho phép các trạm đặt gần cửa sổ văn phòng và tường căn hộ mà không có khiếu nại.

Màn hình LCD 4,3 inch hiển thị chi tiết phiên tại chỗ, trong khi phần phụ trợ hiển thị cùng dữ liệu từ xa.

Thông số kỹ thuật

tham số	Đặc điểm kỹ thuật
Người mẫu	AF-AC-11-L/B-A-M-4-SD-P
Công suất định mức	11kW
Điện áp đầu vào	240V
Xếp hạng hiện tại	16A
Giao tiếp	Ethernet, 4G, Wi-Fi, RS485
Giao thức mạng	OCPP 1.6j
Giao diện người dùng	Màn hình LCD 4,3" + Dải đèn LED + RFID
Kích thước	454×306×147mm
Lớp bảo vệ	IP54
Độ ồn	40dB
Chứng nhận	UL 2202, UL 2231-2
Bảo hành	2 năm

Môi trường được hưởng lợi nhiều nhất từ trạm 11kW

Khuôn viên văn phòng nơi nhân viên cần được bổ sung đầy đủ ý nghĩa trong suốt 8 giờ một ngày chứ không chỉ nhỏ giọt.

Tháp căn hộ có nguồn cung nhà 3 pha và 5-20 chỗ đậu xe cho cư dân.

Các trung tâm bán lẻ và các khu phát triển phức hợp nơi doanh thu và khách hàng trả tiền mỗi lượt là vấn đề quan trọng.

Các bãi đỗ xe nhỏ sạc xe tải giữa các ca, với báo cáo mức tiêu thụ trên mỗi xe.

Các tòa nhà có giới hạn kết nối chặt chẽ nơi kỹ sư điện lập ngân sách cho từng amp.

Cân bằng tải động chia sẻ nguồn điện khả dụng như thế nào

Công trường nào cũng có trần: cầu dao chính, máy biến áp, hợp đồng điện lực. Cân bằng tải biến mức trần đó thành ngân sách. Các trạm trong nhóm báo cáo kết quả rút thăm trực tiếp của họ tới nền tảng quản lý hoặc bộ điều khiển cục bộ qua RS485 và mỗi đơn vị sẽ nhận được giới hạn dòng điện theo thời gian thực để giữ tổng số tiền ở mức trần.

Khi một chiếc ô tô mới cắm vào, nhóm sẽ phân bổ lại: các phiên chạy lâu nhất có thể giảm xuống trong thời gian ngắn, người mới được chia phần và không ai ngắt cầu dao chính. Khi xe chạy xong, dung lượng giải phóng sẽ quay trở lại các phiên còn lại. Người lái xe thấy dải đèn LED đổi màu; kỹ sư trang web nhìn thấy các con số trong phần phụ trợ.

OCPP 1.6j đảm nhận phần giao dịch và cấu hình — khởi động/dừng, kWh, biểu giá, ID thẻ — trong khi việc phối hợp phụ tải thực hiện liên kết cục bộ. Sự phân chia đó là có chủ ý: thanh toán cần đám mây, kiểm soát hiện tại cần mili giây và mili giây không nên chờ cho một chuyến đi khứ hồi 4G.

Chứng nhận và xác minh an toàn

UL 2202 bao gồm toàn bộ cấu trúc của hệ thống sạc và an toàn điện; UL 2231-2 bao gồm mạch bảo vệ nhân sự.

Hiện tượng cân bằng ba pha và mất pha đã được xác minh trong quá trình thử nghiệm tại nhà máy, bao gồm cả các tình huống mất pha.

IP54 được xác nhận bằng các thử nghiệm phun và bụi hiệu chuẩn trên các mẫu sản xuất.

Định mức âm thanh 40dB được đo ở độ cao một mét trên bệ kiểm tra và hồ sơ được lưu cùng với lô.

Mỗi thiết bị đều vượt qua các bài kiểm tra hipot và cách điện với các kết quả được đánh số sê-ri được lưu trong hồ sơ.

Chúng tôi kiểm tra lại hành vi OCPP 1.6j trên phần phụ trợ tham chiếu ở mỗi bản phát hành; logic cân bằng tải nói riêng được kiểm tra theo các kịch bản nhiều đơn vị.

Tám bước sản xuất đằng sau một trạm 11kW

Quá trình lắp ráp diễn ra tại cơ sở Chiết Giang, nơi đã vận chuyển hơn một triệu bộ sạc vào năm 2024, nơi robot FANUC và thiết bị laser TRUMPF chia sẻ sàn với các dây chuyền AC và DC.

1. Thép vỏ được cắt bằng laser và ép phanh, sau đó sơn tĩnh điện.

2. Rơle, công tắc tơ và bảng mạch đến được kiểm tra dựa trên danh sách nhà cung cấp đã được phê duyệt.

3. Bảng mạch nguồn và giao tiếp được chế tạo bằng SMT và hàn nóng chảy.

4. Hệ thống dây điện ba pha được lắp ráp và kiểm tra mô-men xoắn bằng bộ điều khiển đã hiệu chỉnh.

5. Chương trình cơ sở được flash và thiết bị đăng ký với chương trình phụ trợ OCPP thử nghiệm.

6. Bắt tay cân bằng tải RS485 được thực hiện giữa các thiết bị được ghép nối.

7. Chạy hipot, cách nhiệt và chạy thử điện trên mọi trạm.

8. Bảng tên, nhãn hiệu UL và bao bì carton đóng dây chuyền.

Hướng dẫn định cỡ cho các địa điểm có nhiều trạm

Làm việc ngược từ dịch vụ. Nếu tòa nhà có nguồn điện ba pha và kỹ sư có thể cung cấp cho mỗi gian hàng một mạch điện 16A mỗi pha thì một trạm 11kW cho mỗi gian hàng là mật độ phù hợp cho văn phòng, căn hộ và khu phức hợp. Nếu cơ sở chỉ sử dụng một pha thì trạm OCPP 7kW là lựa chọn hợp lý — thiết bị này cần ba pha để xứng đáng với mức giá của nó.

Bây giờ là phần thẳng thừng. Đây là sản phẩm không phù hợp cho đường lái xe dành cho hai ô tô (đơn vị 3,5kW hoặc 7kW có chi phí thấp hơn và thực hiện được công việc), đối với bất kỳ địa điểm nào có quy hoạch doanh thu dưới 30 phút (tức là lãnh thổ DC) và đối với một địa điểm mà kỹ sư điện chưa xác nhận nguồn cung cấp ba pha trên giấy tờ. Đặt hàng trước khi kiểm tra hội đồng là cách xuất hiện chi phí nâng cấp.

Khi nghi ngờ, hãy mua nhóm được quản lý tải: các trạm thuộc dòng này có thể được kết hợp với các trạm có công suất thấp hơn trên cùng một địa điểm, được phối hợp dưới một trần duy nhất. Tính linh hoạt đó thường rẻ hơn so với việc đoán chính xác cơ cấu sức mạnh vào ngày đầu tiên.

Tại sao người vận hành trang web chọn AMPPAL

Công văn tiêu chuẩn là 15-20 ngày làm việc; Việc triển khai trang web theo từng giai đoạn có thể được đặt vào các vị trí sản xuất theo kế hoạch.

Các tùy chọn OEM bao gồm nhãn hiệu bao vây, màn hình khởi động LCD và hình ảnh thẻ RFID.

Tích hợp OCPP 1.6j được ghi lại và các kỹ sư của chúng tôi giúp nền tảng của bạn kết nối trong lần triển khai đầu tiên.

Chứng chỉ UL 2202 và UL 2231-2 được cung cấp kèm theo lô hàng cho các chuyên gia tư vấn và kiểm tra viên của bạn.

Chúng tôi tự vận hành hơn 200 trạm sạc và các kỹ sư của chúng tôi hỗ trợ 500 thiết bị làm mát bằng chất lỏng của dự án hydro xanh NEOM — quy mô hiển thị trong nhà máy.

Đóng gói và vận chuyển hàng hóa cho các trạm hạng nặng

Mỗi trạm được vận chuyển trong một thùng carton có đệm xốp có kích thước gần 60 × 44 × 32 cm với tổng trọng lượng khoảng 14 kg, bao gồm giá đỡ treo tường, thẻ RFID khởi động và sách hướng dẫn. Đã thử nghiệm thả rơi góc, với bảng tên model và dấu UL được in trên mặt thùng carton.

Vận tải đường biển bằng pallet mất khoảng 20-24 trạm trên mỗi pallet và khoảng 250 trạm trên mỗi container 40HQ; trộn các biến thể OCPP 3,5kW, 7kW và 11kW trong một lô hàng là tiêu chuẩn dành cho các nhà phân phối.

Chúng tôi báo giá EXW, FOB Ninh Ba hoặc CIF kèm theo hóa đơn thương mại, danh sách đóng gói, giấy chứng nhận xuất xứ và bản sao chứng chỉ UL cho nhà môi giới hải quan.

Hậu mãi: Bảo hành, Firmware và Bảo trì

Bảo hành hai năm đối với các lỗi sản xuất trên trạm và các mô-đun bên trong.

Cập nhật chương trình cơ sở đẩy từ xa thông qua chương trình phụ trợ; các tham số cân bằng tải có thể được điều chỉnh mà không cần truy cập trang web.

Cần một đầu đọc, một bảng điều khiển hoặc một mô-đun? Thời gian gửi hàng là 3-5 ngày làm việc kể từ khi xác nhận.

Chẩn đoán từ xa đọc trạng thái OCPP và ghi nhật ký với kỹ sư của bạn trong cuộc gọi.

Các bộ phận sẵn có kéo dài 5 năm sau khi dòng sản phẩm này kết thúc sản xuất.

Sai vs Đúng: Chạy một trang web đa trạm

Sai: để thợ điện địa phương cho rằng mỗi trạm có thể sử dụng hết 11kW mà không cần kiểm tra dịch vụ. Bên phải: xác nhận công suất ba pha và thiết lập mức trần phụ tải trước khi cấp điện cho tổ máy.

Sai: định cấu hình cân bằng tải một lần và quên nó sau khi tòa nhà thêm người thuê. Đúng: xem xét trần bất cứ khi nào tải của trang web thay đổi.

Sai: đọc dải đèn LED cách xa 50 m và đoán. Đúng: đồng ý với chú thích màu sắc với nhân viên trang web - màu xanh lá cây có nghĩa là miễn phí, màu xanh lam có nghĩa là đang tính phí, màu đỏ có nghĩa là có lỗi.

Sai: gắn các trạm ngay phía sau tường phòng ngủ vì mức định mức là 40dB. Bên phải: vị trí tường hoặc hành lang chung; 40dB là yên tĩnh, nhưng yên tĩnh không phải là im lặng.

Sai: dựa vào đám mây để kiểm soát hiện tại. Đúng: duy trì sự phối hợp tải trên liên kết bộ điều khiển hoặc RS485 cục bộ để nó tồn tại khi có trục trặc mạng.

Kinh nghiệm của nhà điều hành từ các trang web đa điểm

Một người quản lý cơ sở tại một văn phòng gần Munich điều hành 8 trạm cho 300 nhân viên. Trần tải là 45kW, và trong thời gian cao điểm cắm vào buổi sáng, hệ thống sẽ cắt bớt các phiên dài để phù hợp với người mới; phàn nàn duy nhất của anh ấy là quá trình tích hợp phụ trợ ban đầu đã mất cả ngày gọi trước khi logic thuế quan hoạt động như mong đợi.

Ban quản lý tòa tháp chung cư 40 tầng ở Istanbul đã lắp đặt sáu trạm trong nhà để xe ngầm, nơi đã có sẵn nguồn cung cấp ba pha. Cư dân thích các báo cáo của từng chủ sở hữu; hội đồng quản trị lưu ý rằng màn hình LCD của nhà ga hiển thị các menu tiếng Anh mà một số cư dân lớn tuổi đã hỏi và nhóm quản lý tài sản đã in một tấm thẻ một trang bằng tiếng Thổ Nhĩ Kỳ.

Một trung tâm bán lẻ ở Melbourne đã bổ sung thêm bốn trạm ở các dãy lối vào. Nhà điều hành tính phí mỗi phiên thông qua chương trình phụ trợ và cho biết dải đèn LED là công cụ dịch vụ khách hàng rẻ nhất tại chỗ - các tài xế phát hiện ra một khoảng trống miễn phí trên xe. Mong muốn duy nhất của anh ấy là một sợi cáp tiêu chuẩn dài hơn, mặc dù anh ấy thừa nhận rằng hầu hết các tài xế đều đỗ xe trong tầm tay.
