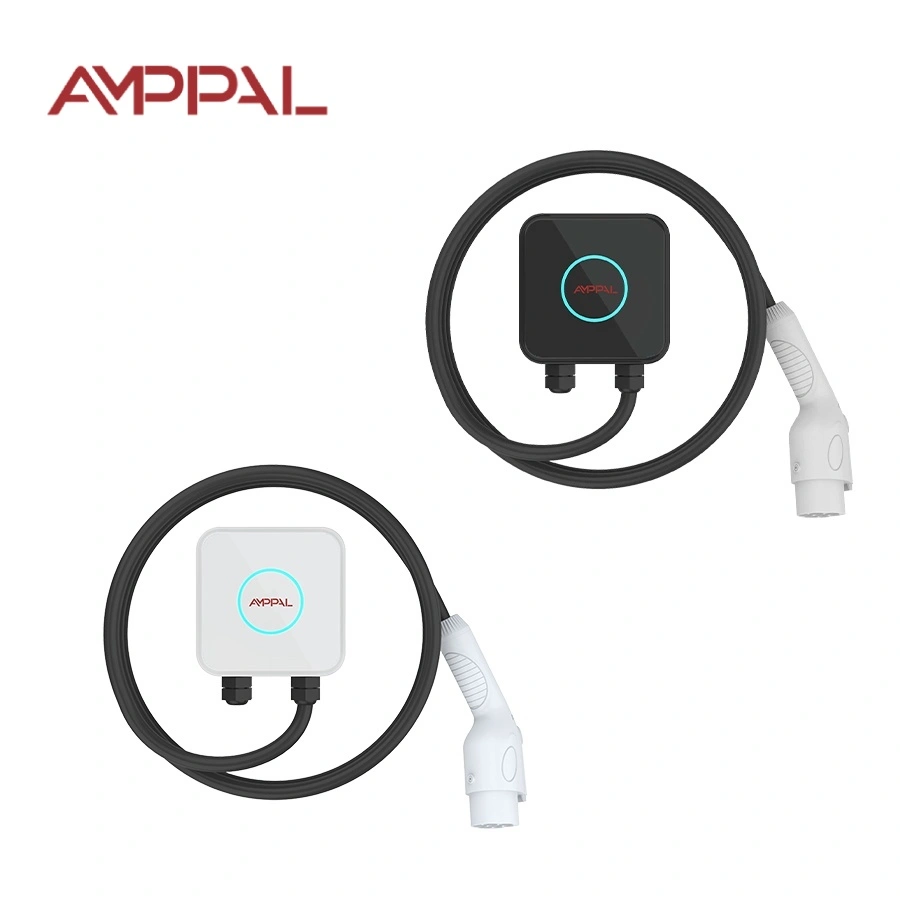

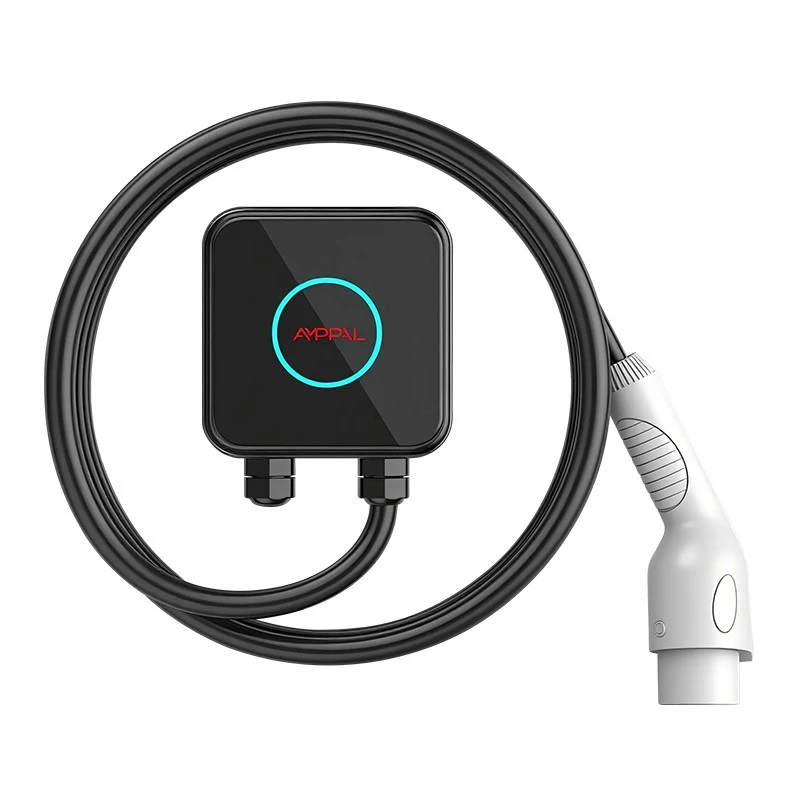

Bộ sạc AC EV hộp treo tường nhỏ gọn 7kW dành cho nhà để xe dân dụng

Bộ sạc AC EV gắn tường nhỏ gọn AMPPAL 7kW dành cho nhà để xe dân dụng cung cấp công suất 32A đầy đủ từ thân máy 150x150x65 mm nặng khoảng 1 kg. Bốn ốc vít và một kết nối mạch giúp nó có thể tháo rời - mang theo khi bạn di chuyển, thuê hoặc đi du lịch. Được chứng nhận IP54, UL94 V-0, CE và IEC 61851-1:2017. Nhà máy trực tiếp với bảo hành 2 năm.

Gửi yêu cầu

Mô tả Sản phẩm

Bộ sạc của bạn không cần phải cố định

AMPPAL 7kW Compact là bộ sạc mà bạn có thể tháo ra khỏi tường vào chiều thứ Sáu và chạy ở thành phố mới vào thứ Hai.

Hầu hết chủ sở hữu xe điện coi hộp treo tường như đồ nội thất - được bắt vít, nối dây điện, một phần của ngôi nhà. Nếu bạn thuê, thay đổi công việc hoặc nghỉ hè tại một tài sản thứ hai, sự lâu dài đó sẽ trở thành một khoản nợ.

Bộ phận này nặng khoảng 1 kg và được cố định bằng bốn ốc vít. Tháo ra, quấn dây cáp dài 5m rồi cất vào cốp xe cạnh lốp dự phòng.

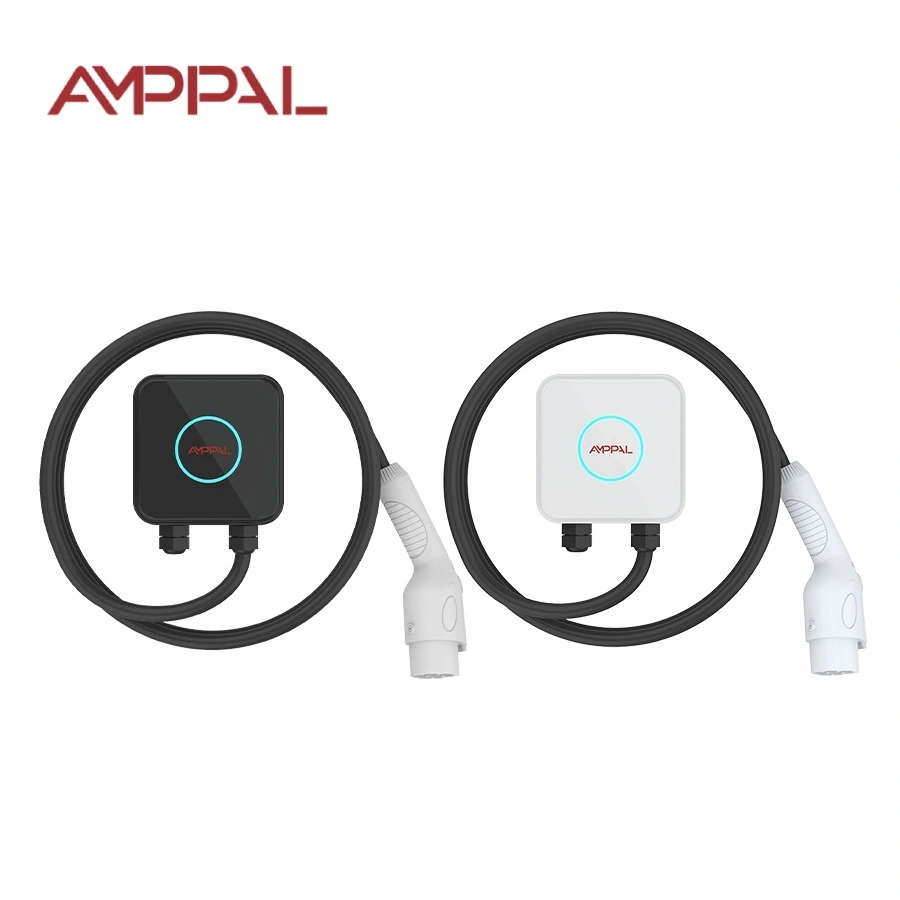

7kW Compact Wallbox AC EV Charger for Residential Garages

Sạc đầy 32A từ thân máy có kích thước bằng một cuốn sách

Bảy kilowatt ở 230V có nghĩa là 32A - khoảng 30 km mỗi giờ trên một chiếc xe điện thông thường hoặc một pin 40 kWh được nạp lại trong khoảng sáu giờ.

Thân máy vẫn có kích thước 150 x 150 x 65 mm. Bí quyết: Bộ sạc AC không có máy biến áp bên trong hộp; sự chuyển đổi sống trong xe hơi. Vì vậy, trạm vẫn ở mức nhỏ trong khi công suất tăng lên.

Quản lý nhiệt khác với phiên bản 3,5kW của chúng tôi - 7kW chạy lõi tản nhiệt bằng nhôm kín bên trong lớp vỏ nhựa nhiệt dẻo UL94 V-0 và thử nghiệm tải giữ cho bề mặt luôn ở mức dưới 60C ở nhiệt độ môi trường xung quanh 35C.

IP54 ngăn mưa và bụi lọt vào, đồng thời bảng điều khiển được phủ phù hợp vẫn tồn tại trong tình trạng ngưng tụ trong gara không có hệ thống sưởi.

Rơle 32A và đường dẫn nguồn cầu chì được xếp hạng để hoạt động liên tục, do đó hộp chạy các phiên qua đêm kéo dài tám giờ mà không gây phiền toái.

Hệ thống gắn nhanh hoạt động như thế nào

Tấm phía sau bắt vít vào tường một lần; thân bộ sạc trượt vào nó và khóa bằng hai vít cố định. Việc mở khóa cần một phím hex tiêu chuẩn, tổng cộng khoảng ba phút.

Về mặt điện, bạn cần một mạch 32A chuyên dụng với RCD loại A hoặc B. Chúng tôi vận chuyển các đệm cáp có kích thước phù hợp với cáp nguồn, do đó, cùng một vỏ bọc sẽ xử lý việc lắp đặt có dây cứng.

Đối với các thiết lập thực sự tạm thời - một ngôi nhà thuê trong một mùa, một xưởng - thợ điện có thể nối dây vào phía tường với ổ cắm 32A và thiết bị cắm vào thông qua dây nguồn riêng của nó. Xác nhận các quy tắc địa phương; một số quốc gia hạn chế điều này.

Phía sạc là cáp cố định dài 5m. Cổng xe hơi khác nhau, vì vậy hãy chọn Loại 2, Loại 1 hoặc GB/T để phù hợp với xe của bạn khi đặt hàng.

Thông số kỹ thuật

tham số	Đặc điểm kỹ thuật
Người mẫu	AF-AC-07-B-A-O-1-SA
Công suất định mức	7kW
Điện áp đầu vào	220VAC ±20%
Xếp hạng hiện tại	32A
Tính thường xuyên	50/60Hz
Kích thước	150×150×65mm
Vật liệu nhà ở	Nhựa nhiệt dẻo, UL94 V-0
Lớp bảo vệ	IP54
Nhiệt độ hoạt động	-20°C đến +50°C
Chứng nhận	CE, IEC 61851-1:2017
Bảo hành	Tiêu chuẩn 2 năm

Người thuê nhà, Người cắm trại và Ngôi nhà thứ hai: Ai được hưởng lợi nhiều nhất

1) Người thuê nhà di chuyển 1-3 năm một lần - bộ sạc di chuyển theo hợp đồng thuê chứ không phải tường của chủ nhà. 2) Chủ sở hữu của một ngôi nhà nhỏ kiểu nông thôn mùa hè hoặc nhà gỗ trượt tuyết từ chối mua hai bộ sạc. 3) Những người lái xe điện dành hàng tuần ở nhà người thân và muốn sạc thực sự qua đêm. 4) Những người đi bộ và những người cắm trại kéo xe điện, sạc pin tại các điểm cắm trại. 5) Các đại lý và người bán lại giới thiệu bộ sạc tại các triển lãm thương mại và địa điểm của khách hàng.

Mỗi người dùng này đều phải đối mặt với cùng một vấn đề: bộ sạc cố định sẽ bị lãng phí ngay khi bạn rời đi. Compact chuyển đổi chi phí cố định đó thành chi phí di động.

Để phù hợp với bối cảnh, hai thiết bị cộng với dây cáp vừa vặn trong một túi vải thô 60 lít tiêu chuẩn - một chi tiết quan trọng khi người bán lại bay đến triển lãm thương mại với hàng demo.

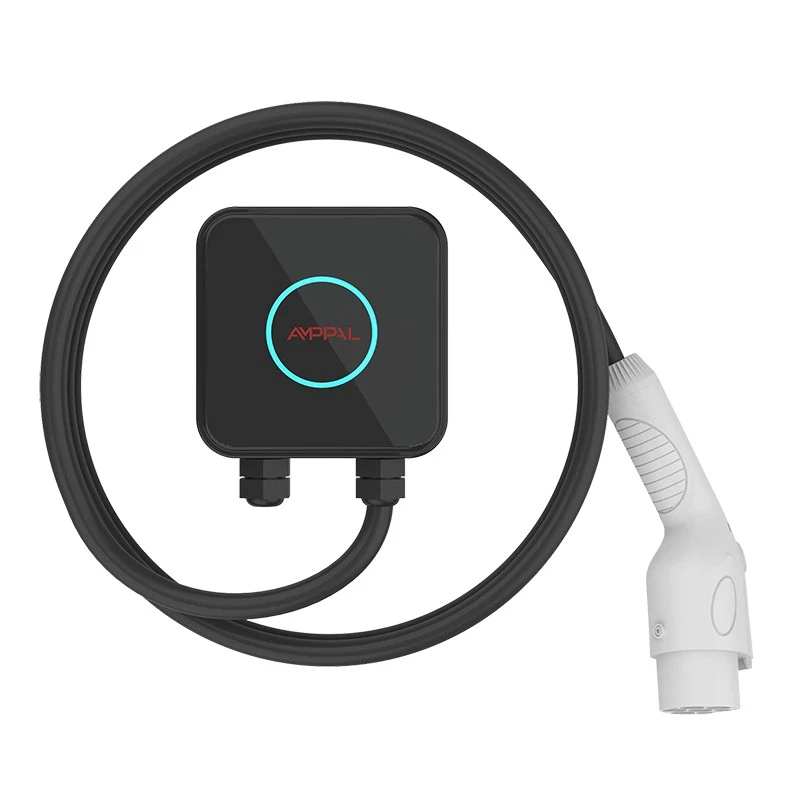

7kW Compact Wallbox AC EV Charger for Residential Garages

Cài đặt có thể tháo rời và cố định: Sự đánh đổi

Chúng tôi bán cả trạm cố định và trạm có thể tháo rời này, vì vậy hãy thành thật về sự thỏa hiệp.

Bộ sạc vĩnh viễn gọn gàng hơn: không nhìn thấy ốc vít, không nối lại dây ở vị trí tiếp theo, thường là cáp dài hơn. Nếu bạn sở hữu ngôi nhà của mình và sẽ ở trong 5 năm, thì nên mua một căn hộ cố định.

Compact đánh đổi một chút sự gọn gàng để có được tính di động. Nhược điểm thực sự của nó: bạn phải bố trí mạch 32A tại mỗi địa điểm mới và cáp 5m ngắn hơn so với 7-8m trên các thiết bị lớn hơn.

Nếu bạn không bao giờ có ý định di chuyển, bạn sẽ phải trả một khoản phí bảo hiểm nhỏ cho tính năng giải phóng nhanh mà bạn sẽ không sử dụng. Đó là phép toán trung thực.

Tiêu chuẩn, kiểm tra và tuân thủ

CE được đánh dấu; đã được thử nghiệm theo tiêu chuẩn IEC 61851-1:2017 đối với sạc AC Chế độ 3.

Vỏ chống cháy UL94 V-0; họ trường hợp tương tự được sử dụng trong các đơn vị hạm đội của chúng tôi.

Thử nghiệm sản xuất 100%: nối đất liên tục, cách điện 500V DC, khả năng chịu điện môi 1,5kV.

Thử nghiệm điển hình bao gồm phun muối trong 96 giờ và chạy tiếp sức 500.000 chu kỳ.

Giấy chứng nhận lô cho công tắc tơ, cảm biến dòng điện và MCU từ các nhà cung cấp được phê duyệt.

Chứng nhận của nhà máy: CE, TUV, CB, UL - được kiểm toán bởi các cơ quan được thông báo bên ngoài theo lịch trình luân chuyển.

Từ dây chuyền SMT đến thùng vận chuyển

Trình tự xây dựng tại nhà máy Nhạc Thanh (Chiết Giang) của chúng tôi diễn ra:

1) Lắp ráp SMT với kiểm tra quang học tự động.

2) Lớp phủ phù hợp được áp dụng và xử lý.

3) Lõi tản nhiệt và ngăn xếp rơle được lắp ráp vào vỏ.

4) Cáp dài 5m được lắp qua các đệm điều khiển mô-men xoắn.

5) Kiểm tra chức năng mô phỏng của xe ở 32A.

6) Thử nghiệm nồi cao và tính liên tục của đất.

7) Đánh dấu bằng laser nối tiếp và kiểm tra trực quan lần cuối.

8) Gói carton có tấm gắn, khóa lục giác và hướng dẫn sử dụng, cùng với mẫu thử 24 giờ cho mỗi lô.

Đường dây AC và DC chạy riêng trong nhà máy; tấm kim loại cho các trạm lớn hơn được lấy từ dây chuyền robot được chế tạo với các đối tác FANUC (Thượng Hải) và TRUMPF (Đức). Công suất hàng năm vượt quá một triệu đơn vị.

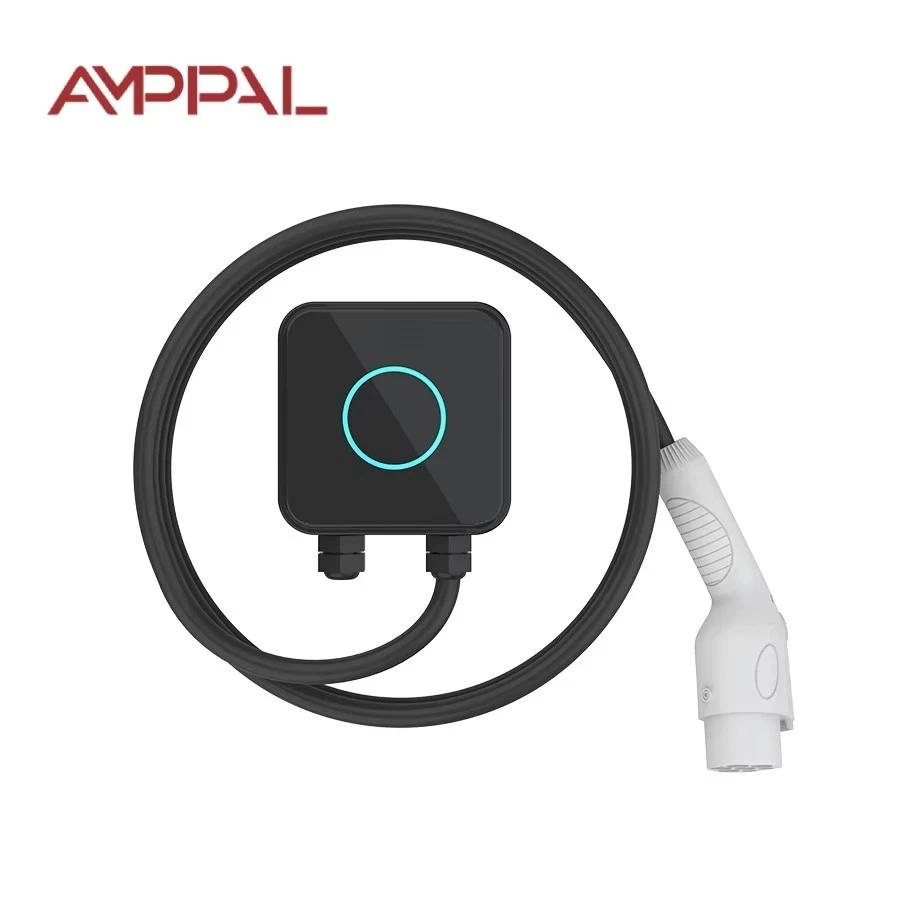

7kW Compact Wallbox AC EV Charger for Residential Garages

7kW có phải là tốc độ phù hợp cho việc lái xe của bạn không?

Bảy kilowatt bao gồm mô hình qua đêm cổ điển: phạm vi 30 km mỗi giờ, tám giờ đỗ xe tương đương với 240 km được thêm vào. Điều đó làm hài lòng hầu hết hành khách và thậm chí cả những chuyến đi thuê đường dài.

Đây không phải là sản phẩm phù hợp nếu bạn lái xe hơn 250 km mỗi ngày mà không sử dụng bộ sạc nào khác hoặc nếu ô tô của bạn sử dụng nguồn điện 3 pha 11kW và nhà bạn có hệ thống dây điện 3 pha - thì trạm 11kW sẽ phục vụ bạn tốt hơn.

Và nó là quá mức cần thiết đối với một chiếc plug-in hybrid có pin 10 kWh; Compact 3,5kW sẽ lấp đầy lượng đó qua đêm và chi phí mua ít hơn.

Những gì bạn nhận được từ nhà máy mà người khác bỏ qua

Nhà sản xuất trực tiếp: Chiết Giang Anfu New Energy Technology Co., Ltd., thành lập năm 2014, doanh nghiệp chuyên ngành cấp quốc gia với hơn 260 nhân viên.

Thời gian thực hiện tiêu chuẩn 15-20 ngày làm việc; mẫu được vận chuyển bằng đường hàng không trong 3-5 ngày làm việc.

Tùy chọn OEM từ 100 đơn vị: logo, chiều dài cáp, tiêu chuẩn phích cắm (Loại 1/Loại 2/GB/T), màu vỏ.

Giấy tờ xuất khẩu đầy đủ: tờ khai CE, báo cáo thử nghiệm IEC 61851-1, chứng nhận kiểm định nhà máy.

Theo dõi hồ sơ ở hơn 40 quốc gia; đối tác tham khảo bao gồm NEOM (Saudi Arabia) và Sime Darby (Malaysia).

MOQ dùng thử là 1 chiếc; mức giá ở mức 50 và 500 đơn vị.

Tùy chọn hộp, trọng lượng và vận chuyển hàng hóa

Thùng vận chuyển có kích thước 210 x 210 x 120 mm, nặng khoảng 1,7 kg với tấm lắp và dụng cụ. Một pallet 50 chiếc có trọng lượng dưới 90 kg, đó là lý do tại sao vận chuyển hàng không là mặc định cho các đơn hàng nhỏ - thường mất 5-7 ngày đến cửa đến Châu Âu.

Vận tải đường biển: khoảng 1.200 đơn vị mỗi container 20 feet trên 24 pallet bọc màng co 50 thùng.

Điều khoản: FOB Ninh Ba hoặc Thượng Hải, EXW hoặc CIF. Giấy tờ bao gồm hóa đơn thương mại, phiếu đóng gói, tờ khai CE và giấy chứng nhận xuất xứ; L/C và D/P được chấp nhận.

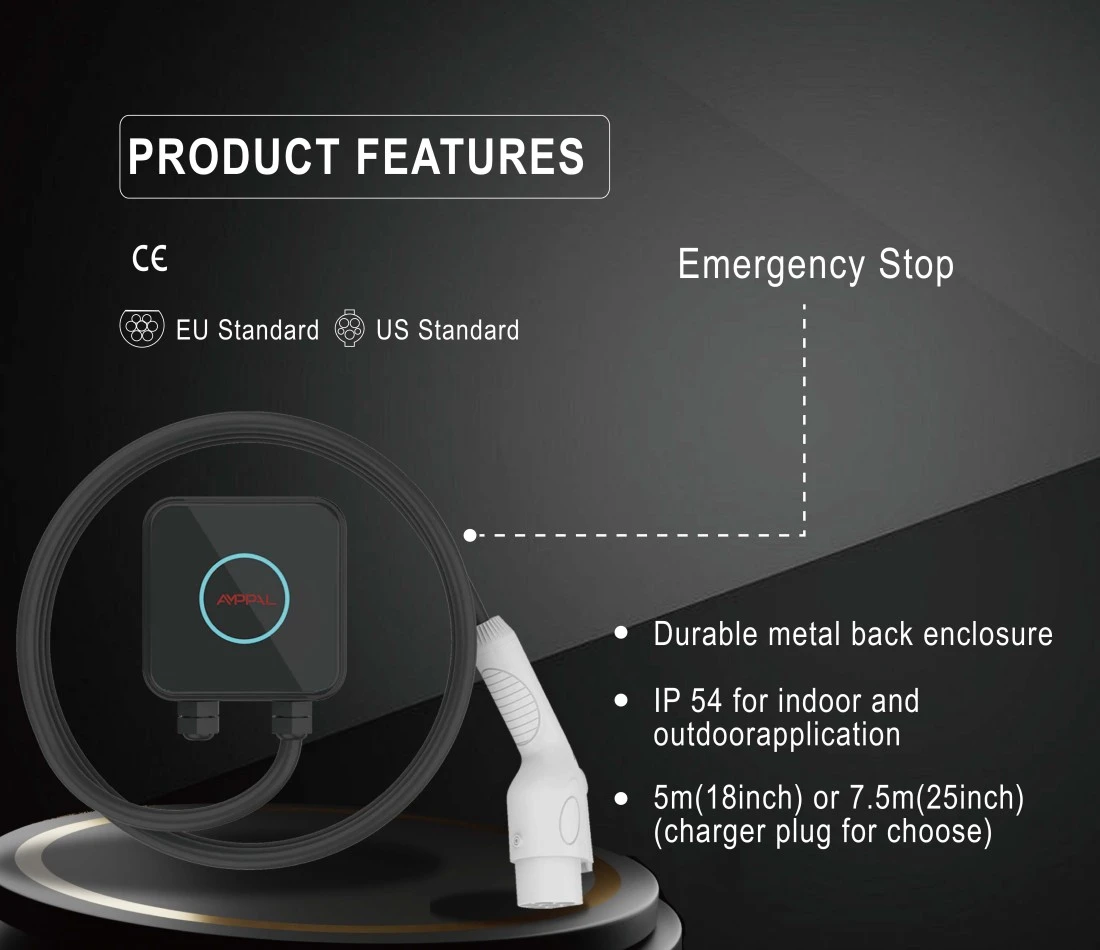

7kW Compact Wallbox AC EV Charger for Residential Garages

Bảo hành, phụ tùng và đáp ứng dịch vụ

Bảo hành 2 năm đối với lỗi sản xuất; lao động và vận chuyển trở lại thỏa thuận cho mỗi trường hợp.

Phụ tùng - rơle, bảng điều khiển, cáp, tấm lắp - được gửi đi trong vòng 7 ngày làm việc.

Chẩn đoán lỗi bằng ảnh hoặc video với phản hồi của kỹ sư trong vòng một ngày làm việc.

Bảo trì của người dùng: lau lỗ thông hơi, kiểm tra vỏ cáp, siết chặt lại vít sau một tháng lắp đặt.

Hợp đồng dịch vụ đại lý với các đối tác địa phương ở Đức, Pháp và UAE.

Những điều nên và không nên khi di chuyển bộ sạc của bạn

Sai: kéo cáp nguồn ra và làm ướt thiết bị. Đúng: tắt cầu dao, lau khô các đệm, cuộn dây cáp lỏng lẻo, cất hộp thẳng đứng vào cốp xe.

Sai: cài đặt lại tại địa chỉ mới mà không có thợ điện kiểm tra mạch. Đúng: nhờ thợ điện địa phương xác minh công suất 32A và loại RCD trước khi bạn vặn tấm vào.

Sai: mang máy bằng cáp sạc. Đúng: nâng nó bằng thân máy - cáp được đánh giá về dòng điện chứ không phải để xử lý hành lý.

Sai: bỏ súng Loại 2 lủng lẳng trên mặt đất tại địa điểm tạm thời. Đúng: sử dụng bao súng treo tường hoặc cho súng vào túi nếu không có bao súng.

Sai: giả sử bất kỳ ổ cắm 230V nào ở đích cũng được. Phải: kiểm tra mạch có khả năng 32A thực sự; ổ cắm 13A sẽ ngắt hoặc điều tiết phiên.

Trải nghiệm của chủ sở hữu với bộ sạc di động

Trung bình một kỹ sư phần mềm thuê ở Dublin di chuyển 18 tháng một lần. Anh ấy giữ bộ lắp đặt trong một chiếc túi và cho biết mỗi lần di chuyển hiện chỉ mất 'một giờ nghỉ trưa': tháo cầu dao, bốn con vít, hộp trong xe, lắp lại ở căn hộ mới. Lời phàn nàn của anh ấy: sợi cáp dài 5m bị chật ở phía xa của khoang đôi nên anh ấy lao thẳng vào.

Một cặp vợ chồng ở Vancouver giữ một chiếc Compact cho căn hộ của họ và một chiếc cabin ven hồ cách đó bốn giờ, mua một tấm phía sau thứ hai để phần cứng của bức tường vẫn ở cả hai địa điểm. Họ phát hiện ra nhược điểm: trong cabin, 7kW tối đa mạch 32A nên máy nước nóng và bộ sạc không thể chạy cùng nhau - họ lên lịch sạc qua đêm.

Một người Overlander ở Úc tấn công các điểm nối 32A của khu cắm trại và báo cáo rằng đơn vị này đã sống sót sau 4.000 km đường rải sỏi trong cốp xe. Lưu ý nhỏ: thẻ bắt đầu nhanh chỉ có tiếng Anh và anh ấy muốn có phiên bản tiếng Pháp/tiếng Tây Ban Nha trong hộp.
