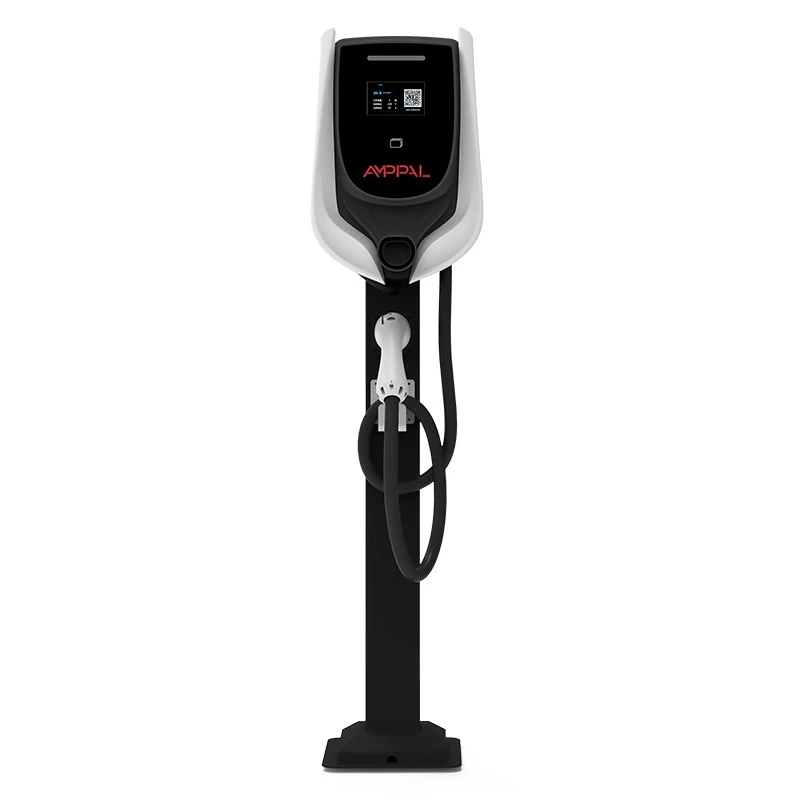

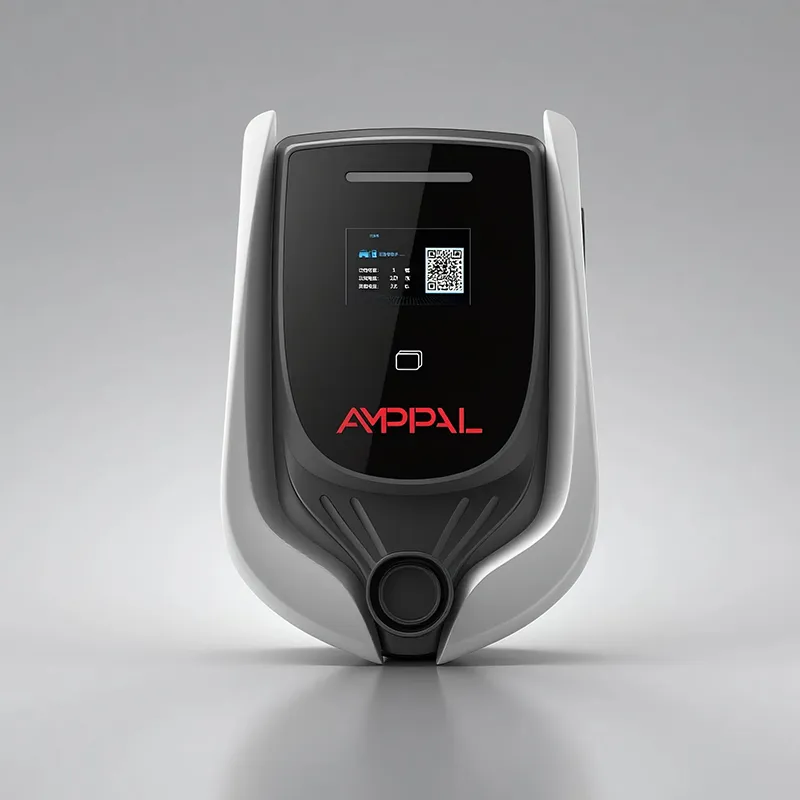

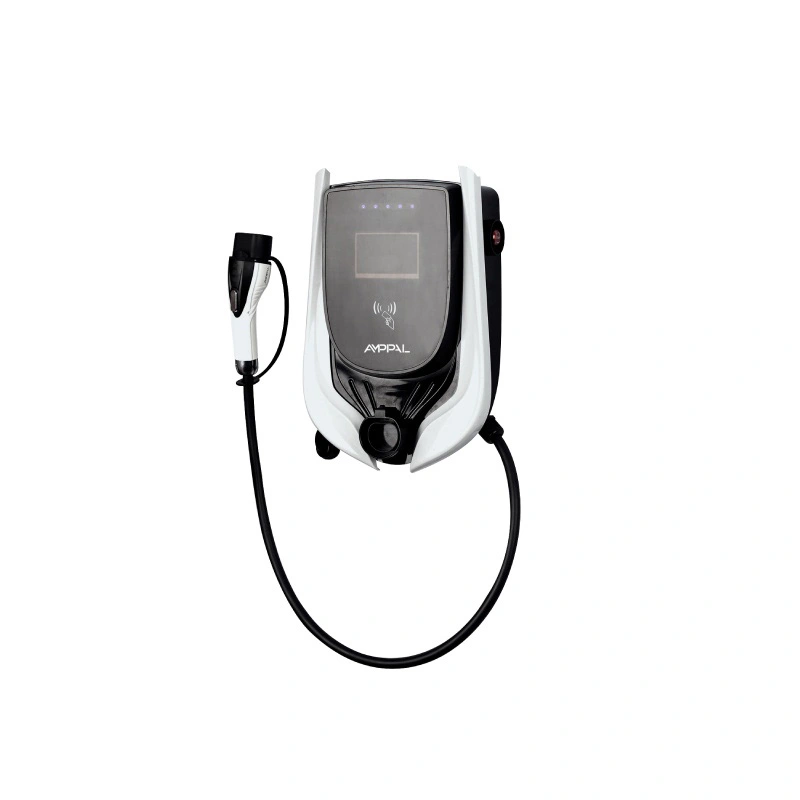

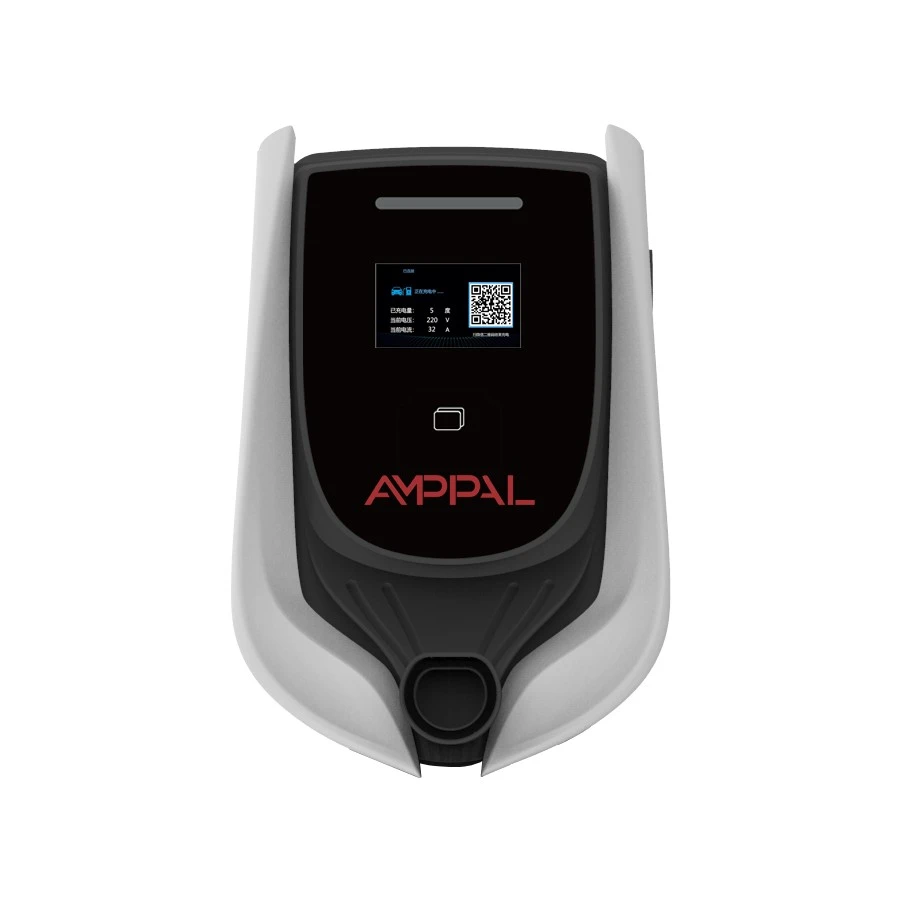

Trạm sạc AC EV thông minh OCPP 7kW cho tài sản thương mại

Tại sao chứng chỉ UL lại quan trọng hơn xếp hạng sức mạnh ở Hoa Kỳ

Ở Hoa Kỳ, chứng chỉ quan trọng hơn số kilowatt - và chứng chỉ là UL. Trạm 7kW này (Model AF-AC-7-L/B-A-M-4-SD-P) không phải là sản phẩm của Châu Âu bán cho người Mỹ; nó là đơn vị cung cấp xe điện được chế tạo, thử nghiệm và ghi nhận theo hai tiêu chuẩn UL mà các cơ quan chức năng Hoa Kỳ thực sự kiểm tra: UL 2202 và UL 2231-2.

Sự khác biệt giữa bán vào EU và bán vào Mỹ là sự khác biệt giữa việc tự kê khai và niêm yết của bên thứ ba. CE là tuyên bố của nhà sản xuất dành cho thị trường Châu Âu; Các thanh tra xây dựng, công ty bảo hiểm và tiện ích của Hoa Kỳ tìm kiếm UL và nhiều chương trình giảm giá tiện ích chỉ từ chối thiết bị không có UL.

Điều 625 của NEC là quy tắc quản lý việc lắp đặt thiết bị sạc EV và các thanh tra viên áp dụng quy tắc này thông qua chính quyền địa phương có thẩm quyền. Một trạm được liệt kê trong danh sách UL có bảng tên rõ ràng giúp cuộc trò chuyện về giấy phép trở nên ngắn gọn. Đó chính là sản phẩm thực sự ở đây: thủ tục giấy tờ được hoàn tất, giấy phép được thông qua và bảo hiểm luôn ổn định.

Sáu ưu điểm dựa trên sự tuân thủ của trạm này

Danh sách UL 2202 bao gồm hệ thống sạc hoàn chỉnh, đó là những gì các kỹ sư dự án Hoa Kỳ đưa vào bảng thông số kỹ thuật.

UL 2231-2 bao gồm mạch bảo vệ con người, các thanh tra viên lớp an toàn chống sốc kiểm tra trước khi cấp điện.

240V một pha ở 32A phù hợp với dịch vụ dân cư và thương mại nhẹ tiêu chuẩn ở Bắc Mỹ.

RFID cộng với OCPP 1.6j biến trạm thành tài sản có thể thanh toán chứ không phải là lối thoát miễn phí cho những người không cư trú.

Khả năng bịt kín IP54 và định mức tiếng ồn ≤40dB giúp nó có thể sử dụng được trong gara, nhà để xe và các công trình đỗ xe trong nhà.

Dấu UL trên bảng tên có thể được kiểm chứng trong thư mục trực tuyến của UL, đây là cách người mua kiểm tra trước khi đặt hàng.

Thông số kỹ thuật

Triển khai trên khắp Hoa Kỳ và Canada

Nhà ở dành cho nhiều gia đình ở các tiểu bang có quy chuẩn xây dựng sẵn sàng cho xe điện, trong đó mỗi chỗ đậu xe đều được nối sẵn điện áp 240V.

Tính phí tại nơi làm việc cho lô nhân viên, với khả năng thu hồi chi phí thông qua chương trình phụ trợ OCPP.

Nhà để xe chung cư ở Canada, nơi hội đồng quản trị cần kiểm soát truy cập và đo lường cho mỗi chủ sở hữu.

Khách sạn và bãi đậu xe bán lẻ, nơi khách tính phí qua đêm và folio sẽ tính chi phí.

Đội xe hạng nhẹ chạy xe tải và xe bán tải đỗ 8-10 giờ và cần phiên 32A đáng tin cậy.

UL 2202 và UL 2231-2 thực sự xác minh điều gì

UL 2202 là tiêu chuẩn an toàn cho thiết bị hệ thống sạc xe điện: kết cấu, hệ thống dây điện, cách điện và khả năng chống cháy của trạm hoàn chỉnh trong điều kiện bình thường và điều kiện lỗi. Đạt được nó có nghĩa là vỏ bọc, công tắc tơ, cách bố trí PCB và thiết kế nhiệt đã được các kỹ sư UL xem xét theo các yêu cầu đã công bố.

UL 2231-2 là tiêu chuẩn bảo vệ nhân sự. Nó quản lý mạch điện ngăn ngừa điện giật khi người dùng cắm, rút ​​phích cắm hoặc chạm vào đầu nối ướt: kiểm tra tính liên tục của mặt đất, giám sát dòng điện rò rỉ và các cơ chế ngắt điện đầu ra trước khi tiếp xúc với bộ phận mang điện.

Cả hai danh sách đều nằm trong thư mục công cộng của UL theo số mẫu, vì vậy, thanh tra điện ở Texas và kỹ sư chung cư ở Toronto sẽ thấy chính xác chứng chỉ mà chúng tôi gửi cho bạn. Không có trò chơi photocopy, không có ngôn ngữ 'tương đương với UL' - danh sách là bằng chứng.

Beyond UL: Đảm bảo chất lượng trong sản xuất

Mỗi lô sản xuất đều được truy tìm bằng số sê-ri trong hồ sơ thử nghiệm và chúng tôi lưu giữ hồ sơ này trong mười năm.

Mỗi trạm thực hiện kiểm tra toàn bộ hipot và cách điện trước khi đóng gói; các giá trị vượt qua được ghi lại.

Mọi bản dựng chương trình cơ sở đều được chạy dựa trên chương trình phụ trợ tham chiếu trước khi phát hành, do đó, bản cập nhật không thể âm thầm phá vỡ quá trình tích hợp thanh toán của bạn.

Phạm vi đầu đọc RFID, độ tương phản LCD và chức năng dải đèn LED được kiểm tra trên mọi thiết bị chứ không phải lấy mẫu.

Kết quả IP54 và âm thanh (<40dB) được xác minh trên các mẫu sản xuất và được lưu vào hồ sơ lô.

Hệ thống chất lượng riêng của nhà máy được kiểm tra theo chương trình giám sát UL, vì vậy danh sách vẫn tồn tại.

Từ tấm kim loại đến trạm hoàn thiện: Tám bước

Dây chuyền này có chung khuôn viên Chiết Giang đã cung cấp hơn một triệu bộ sạc vào năm 2024, với robot FANUC lắp ráp và máy cắt laser TRUMPF trên vỏ.

1. Thép vỏ được cắt bằng laze, ép phanh và sơn tĩnh điện.

2. Các miếng đệm và bề mặt bịt kín IP54 được lắp và kiểm tra.

3. Bảng mạch nguồn và giao tiếp được chế tạo bằng SMT và hàn nóng chảy.

4. Màn hình LCD, dải đèn LED và mô-đun RFID được gắn và hiệu chỉnh.

5. Phần mềm được tải và không có đơn vị nào vượt qua trạm này cho đến khi nó hoàn thành quá trình bắt tay trực tiếp với chương trình phụ trợ tham chiếu của chúng tôi.

6. Các đường dẫn Ethernet, 4G, WiFi và RS485 được thực hiện theo trình tự.

7. Thực hiện các thử nghiệm Hipot, cách điện và thử nghiệm cháy trên mọi trạm.

8. Bảng tên, nhãn hiệu UL và thùng carton được dán trước tem QC.

Kiểm tra tuân thủ: Trạm này có phù hợp với trang web của bạn không?

Trạm này phù hợp với các địa điểm của Hoa Kỳ và Canada với dịch vụ một pha 240V, mạch 32A cho mỗi gian hàng và nhu cầu kiểm soát truy cập hoặc thanh toán. Các thành phố có mã sẵn sàng cho xe điện, chủ nhà yêu cầu giảm giá tiện ích và các nhà thầu xây dựng các dự án cụ thể sẽ nhận thấy thủ tục giấy tờ của UL thực hiện một nửa công việc bán hàng cho họ.

Đó là sản phẩm sai trong ba trường hợp. Thay vào đó, các cơ sở có dịch vụ ba pha và yêu cầu 11kW mỗi gian hàng nên sử dụng trạm OCPP 11kW. Các địa điểm cần doanh thu dưới 30 phút cần DC chứ không phải bộ AC này. Và một trang web không có ý định quản lý người dùng hoặc hóa đơn có thể tiết kiệm tiền bằng mô hình đơn giản hơn - ngăn xếp RFID và OCPP chỉ đáng giá khi có ai đó quản lý chúng.

Trước khi đặt hàng, hãy xác nhận ba điều với thợ điện của bạn: dịch vụ là 240V, mạch điện định mức liên tục là 32A và khu vực đỗ xe có đường dẫn mạng (Ethernet, tín hiệu di động hoặc WiFi) hoặc kế hoạch hoạt động ngoại tuyến đã được phê duyệt. Các kỹ sư của chúng tôi sẽ lập bản đồ kết nối với bạn theo bất kỳ cách nào.

Tại sao người cài đặt ở Hoa Kỳ chọn AMPPAL

15-20 ngày làm việc kể từ khi đặt hàng đến khi gửi đi, phù hợp với tiến độ xây dựng hơn thời gian giao hàng OEM thông thường.

Tùy chọn OEM: thương hiệu của bạn trên vỏ, màn hình khởi động và thẻ RFID, cùng với hướng dẫn sử dụng bằng tiếng Anh theo tiêu chuẩn.

Chứng chỉ UL 2202 và UL 2231-2, cùng với các tệp CE, TÜV và CB của nhà máy, được chia sẻ với nhóm thông số kỹ thuật của bạn.

MOQ được thương lượng cho mỗi đơn hàng; các nhà thầu và nhà phân phối thường bắt đầu với 20-50 chiếc.

Chúng tôi tự vận hành hơn 200 trạm sạc, vì vậy người mua ở Hoa Kỳ sẽ trao đổi với nhóm cũng vận hành bộ sạc chứ không chỉ bán chúng.

Đóng gói xuất khẩu, xếp container và thủ tục giấy tờ

Mỗi trạm được vận chuyển trong một thùng carton có đệm xốp có kích thước gần 58 × 42 × 30 cm, tổng trọng lượng khoảng 12 kg, có giá đỡ treo tường, thẻ RFID khởi động và sách hướng dẫn. Thùng carton mang bảng tên mẫu và nhãn danh sách UL để dễ dàng kiểm tra tại cảng.

Vận tải đường biển bằng pallet mất 24-30 trạm trên mỗi pallet và khoảng 300 trạm trên mỗi container 40HQ; tải hỗn hợp với các trạm OCPP 3,5kW và 11kW là điều thường xuyên đối với các nhà phân phối xây dựng phạm vi.

Các tài liệu được chuẩn bị cho đại lý hải quan Hoa Kỳ: hóa đơn thương mại, phiếu đóng gói, giấy chứng nhận xuất xứ và bản sao giấy chứng nhận UL. Chúng tôi báo giá EXW, FOB Ninh Ba hoặc CIF và vận chuyển qua Ninh Ba hoặc Thượng Hải.

Cơ cấu bảo hành và hỗ trợ địa phương

Bảo hành hai năm đối với các lỗi sản xuất trên trạm và các mô-đun bên trong.

Giờ hỗ trợ trùng với các múi giờ của Hoa Kỳ và chẩn đoán từ xa sẽ đọc nhật ký OCPP với bạn trong cuộc gọi.

Đầu đọc, màn hình LCD và mô-đun nguồn sẽ được giao hàng từ kho trong vòng 3-5 ngày làm việc.

Cập nhật chương trình cơ sở đẩy từ xa thông qua chương trình phụ trợ; Các thành phần được liệt kê bởi UL không bao giờ được hoán đổi để thay thế.

Năm năm bảo hành phụ tùng vẫn tiếp tục sau khi mẫu xe này ngừng sản xuất.

Những lỗi cài đặt và vận hành cần tránh

Sai: đóng điện trạm trước khi chính quyền địa phương ký giấy phép. Bên phải: rút giấy phép, hiển thị danh sách UL và cấp điện sau khi kiểm tra.

Sai: trạm hạ cánh trên mạch 50A dùng chung với các tải khác. Bên phải: mạch định mức liên tục 32A dành riêng cho mỗi gian hàng, theo NEC 625.

Sai: bỏ qua bước kiểm tra mặt bằng vì 'nó đã hoạt động ở địa điểm cuối cùng'. Bên phải: xác minh nối đất và nối đất liên tục tại chỗ; Sự bảo vệ UL 2231-2 phụ thuộc vào nó.

Sai: tặng một thẻ RFID cho toàn bộ tòa nhà. Đúng: thẻ của mỗi người dùng nên nhật ký giao dịch OCPP vẫn có ý nghĩa đối với việc thanh toán.

Sai: giả sử mạng bị lỗi làm hỏng trạm. Phải: các thẻ đã biết tính phí từ danh sách địa phương và các giao dịch được tải lên khi liên kết quay trở lại.

Phản hồi từ các nhà lắp đặt và đội tàu ở Bắc Mỹ

Một nhà thầu điện ở tàu điện ngầm Dallas-Fort Worth đã lắp đặt 30 trạm cho ba dự án dành cho nhiều hộ gia đình vào năm 2025. Anh ấy cho biết hồ sơ UL đã rút ngắn các cuộc đối thoại về giấy phép của anh ấy từ vài tuần xuống còn vài ngày và phàn nàn duy nhất của anh ấy là thiết bị nặng 12 kg là thang nâng dành cho hai người — đội của anh ấy hiện sử dụng một người trợ giúp trên mỗi giá treo.

Một ban quản trị chung cư ở Toronto điều hành bốn trạm trong một gara ngầm. Người quản lý tài sản xuất báo cáo kWh của mỗi chủ sở hữu mỗi tháng; Điểm hấp dẫn duy nhất là các menu chỉ có tiếng Anh của LCD, được chủ sở hữu nói tiếng Pháp gắn cờ trong tháng đầu tiên.

Một người giám sát đội xe ở Chicago tính phí 12 xe tải làm việc qua đêm trên tám trạm. Các phiên họp đã diễn ra đáng tin cậy trong suốt một mùa đông ở Illinois; lưu ý của anh ấy với chúng tôi là dải đèn LED đủ sáng để đọc bảng ghi tạm trong điều kiện tối, điều mà anh ấy coi là một tính năng, mặc dù người lái xe ca đêm của anh ấy gọi nó là 'đèn hiệu'.

Câu hỏi về tuân thủ Người mua hàng Hoa Kỳ hỏi

Hỏi: Danh sách UL có ý nghĩa gì đối với trạm này?

Trả lời: Các kỹ sư của UL đã xem xét và thử nghiệm thiết bị hoàn chỉnh theo tiêu chuẩn UL 2202 và UL 2231-2, đồng thời danh sách vẫn tồn tại dưới sự giám sát của nhà máy.

Hỏi: CE được chấp nhận ở Mỹ phải không?

Đáp: Số CE là tuyên bố dành cho thị trường EU; Các cơ quan có thẩm quyền của Hoa Kỳ tìm kiếm danh sách của bên thứ ba như UL và nhiều tiện ích yêu cầu họ giảm giá.

Hỏi: NEC 625 là gì?

Trả lời: Bài viết của Bộ luật Điện quốc gia đề cập đến việc lắp đặt thiết bị sạc EV - các yêu cầu về kích thước mạch, nối đất và ngắt kết nối.

Hỏi: Việc lắp đặt có cần giấy phép không?

Đáp: Có, ở hầu hết các khu vực pháp lý của Hoa Kỳ và Canada, và danh sách UL chính xác là những gì thanh tra viên muốn thấy trên bảng tên.

Hỏi: Nó có tính phí cho xe điện dành cho thị trường Mỹ không?

Trả lời: Có, nó cung cấp điện áp một pha 240V lên đến 32A với biến thể đầu nối được định cấu hình cho thị trường của bạn.

Hỏi: Có áp dụng giảm giá tiện ích không?

Đáp: Nhiều cơ sở tiện ích của Hoa Kỳ có điều kiện giảm giá đối với thiết bị được liệt kê trong danh sách UL; kiểm tra danh sách chương trình của tiện ích địa phương của bạn.

Q: Nếu khu vực đỗ xe không có internet thì sao?

Trả lời: Trạm giữ một danh sách ủy quyền cục bộ và lưu trữ các giao dịch, tải chúng lên khi có liên kết.

Hỏi: Thanh toán thương mại hoạt động như thế nào?

Đáp: Thẻ RFID ánh xạ tới các tài khoản trong phần phụ trợ OCPP, biến các phiên thành hóa đơn hoặc báo cáo phân bổ.
