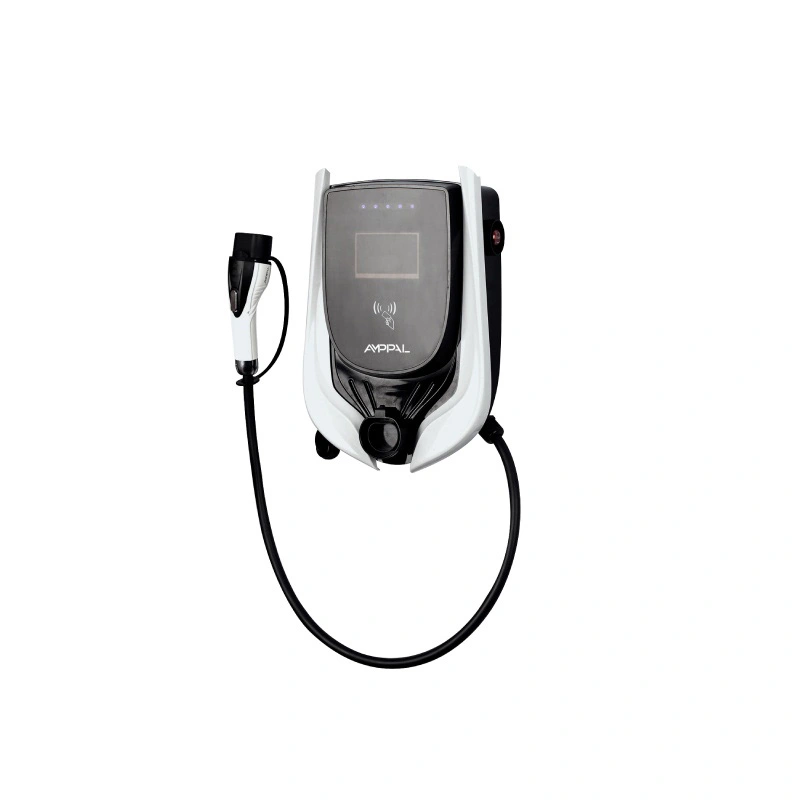

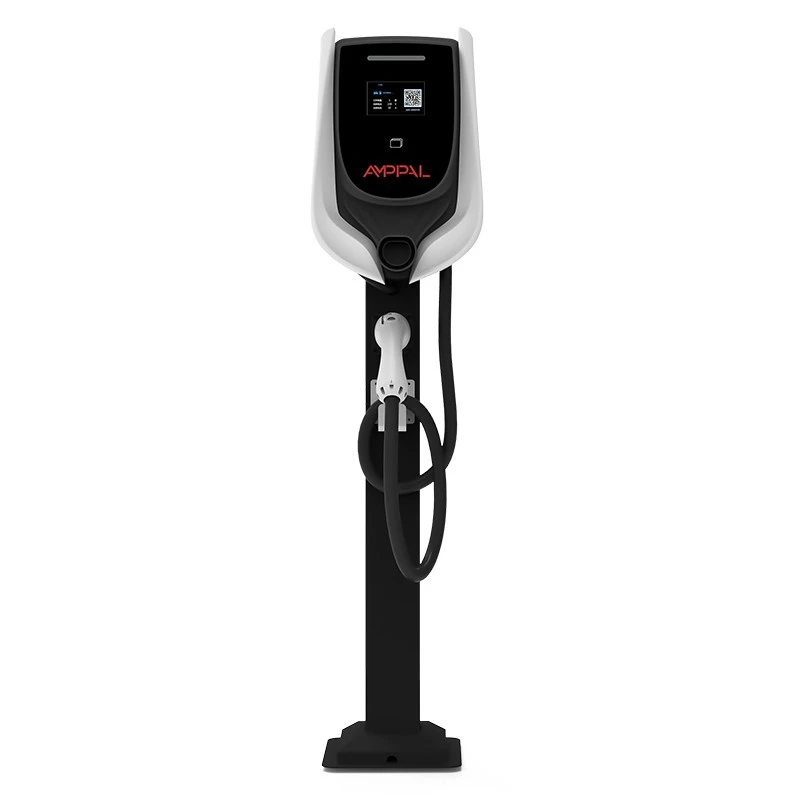

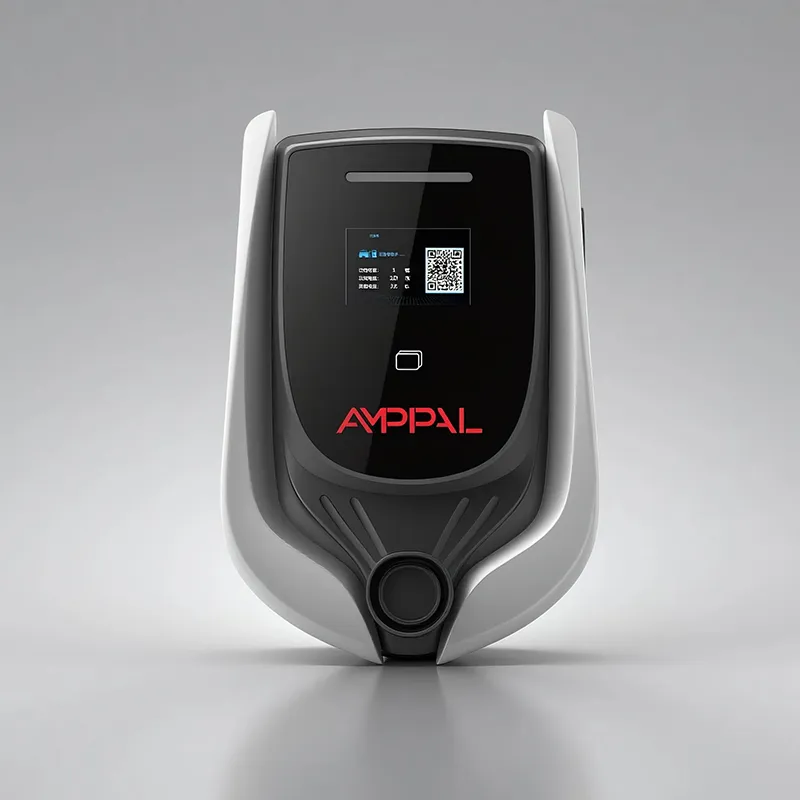

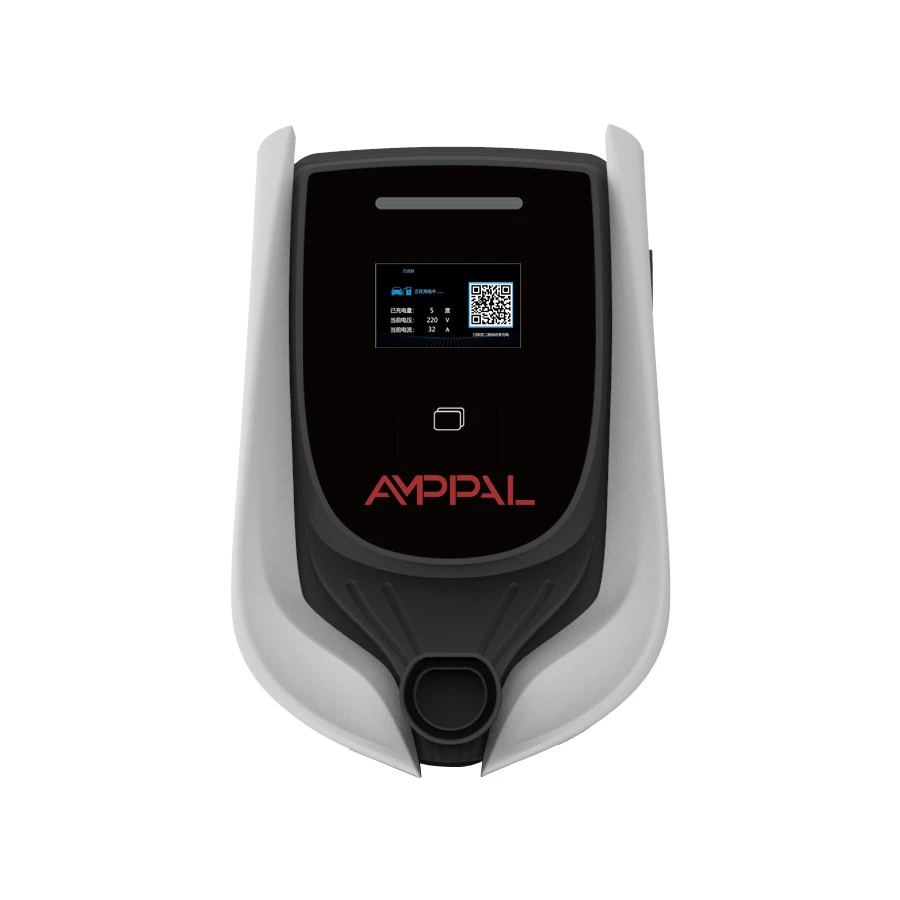

Trạm sạc AC EV thông minh OCPP 3,5kW cho căn hộ và nơi làm việc

Trạm OCPP bổ sung thêm những gì trên hộp treo tường đơn giản

Một điểm thu phí không thể cho bạn biết ai đã tính phí trung tâm chi phí chứ không phải dịch vụ. Trạm sạc AC EV thông minh AMPPAL 3,5kW OCPP dành cho căn hộ và nơi làm việc (Model AF-AC-3.5-L/B-A-M-4-SD-P) tồn tại vì một lý do: cho phép một tòa nhà, một công ty hoặc một cộng đồng chạy sạc cho nhiều người dùng mà không cần đứng trên dây cáp.

RFID là cửa trước. Cấp thẻ cho mỗi người dân hoặc nhân viên và trạm chỉ cấp năng lượng cho các thẻ mà chương trình phụ trợ hoặc danh sách địa phương của trạm nhận ra. Đằng sau đó là OCPP 1.6j, giao thức mở kết nối trạm với hệ thống quản lý tính phí mà bạn chọn, do đó, các giao dịch, biểu giá và báo cáo lỗi sẽ chuyển đến một trang tổng quan.

Đây không phải là một thiết bị gia dụng tình cờ có được khe cắm SIM. Đây là thiết bị cấp thương mại có kích thước 454 × 306 × 147 mm với màn hình LCD 4,3 inch, dải đèn LED trạng thái và bốn tùy chọn kết nối, được thiết kế để đặt trong bãi đậu xe chung và được quản lý từ xa.

Năm lý do người quản lý tài sản chọn trạm nối mạng

Trách nhiệm giải trình của mỗi người dùng: mỗi phiên được ghi lại bằng ID thẻ, thời gian bắt đầu, thời gian kết thúc và kWh, do đó báo cáo phân bổ hàng tháng sẽ tự ghi.

Tính linh hoạt của thuế quan: phần phụ trợ đặt ra các mức giá khác nhau cho người dân, khách truy cập và nhân viên - hoặc không tính phí trong hai giờ đầu tiên.

Điều khiển từ xa: khóa thẻ bị mất, tạm dừng trạm hoặc đẩy giá mới mà không cần chạm vào phần cứng.

Công bằng trong bãi đậu xe chung: không còn tranh cãi về việc ai đỗ trước; hệ thống đánh dấu thời gian mọi thứ.

Phù hợp với tương lai: vì nó hỗ trợ OCPP 1.6j nên bạn có thể chuyển đổi nền tảng quản lý sau này mà không cần thay thế phần cứng.

Thông số kỹ thuật

Nơi một trạm nối mạng 3,5kW mang lại ý nghĩa tài chính

Các khu chung cư nơi 10-30 cư dân chia sẻ một tầng hầm đậu xe và mỗi người muốn có hóa đơn riêng.

Các tòa nhà văn phòng cung cấp phúc lợi cho nhân viên và thu hồi chi phí cho người sử dụng lao động.

Các khách sạn và nhà nghỉ nhỏ quảng cáo bãi đỗ xe điện và tính phí vào hóa đơn phòng.

Các cộng đồng có cổng nơi ban quản lý muốn quyền truy cập có kiểm soát dành cho chủ sở hữu và khách tham quan.

Các bãi thương mại hạng nhẹ nơi có một số xe tải sạc qua đêm và người quản lý đội xe cần dữ liệu tiêu thụ trên mỗi xe tải.

Cách trạm nói chuyện, thanh toán và tiếp tục hoạt động ngoại tuyến

Nhấn vào một thẻ và trạm sẽ yêu cầu ủy quyền phụ trợ. Trực tuyến, câu trả lời sẽ quay lại sau một hoặc hai giây; màn hình LCD hiển thị tên thẻ và dải đèn LED chuyển sang màu xanh lam, sau đó đầu nối được cấp điện. Khi phiên kết thúc, trạm sẽ ghi lại giao dịch và tải nó lên qua OCPP 1.6j, nơi phần phụ trợ chuyển đổi nó thành dòng hóa đơn.

Bốn liên kết có sẵn vì không có hai trang web giống nhau. Ethernet phù hợp với các cài đặt cố định với mạng có cấu trúc; 4G phủ sóng các tầng hầm và khu vực xa xôi mà không cần cáp; WiFi làm cho việc trang bị thêm trở nên rẻ hơn; RS485 kết nối với đồng hồ đo bên ngoài hoặc bộ điều khiển địa điểm. Cả bốn đều chia sẻ một ngăn xếp OCPP, vì vậy bảng điều khiển trông giống hệt nhau dù có liên kết đến đâu.

Phần trung thực nhất về mạng: kết nối không thành công. Vì vậy, trạm giữ một danh sách ủy quyền cục bộ, chấp nhận các thẻ đã biết ngoại tuyến, lưu trữ các giao dịch cục bộ và đẩy chúng vào phần phụ trợ khi liên kết quay trở lại. Bộ định tuyến chết không bao giờ có nghĩa là phiên sạc không hoạt động — mà có nghĩa là thủ tục giấy tờ bị chậm trễ.

UL 2202 và UL 2231-2: Giấy chứng nhận bao gồm những gì

UL 2202 đề cập đến chính hệ thống sạc: kết cấu, an toàn điện và nguy cơ cháy nổ của thiết bị cung cấp điện hoàn chỉnh.

UL 2231-2 bao gồm hệ thống bảo vệ nhân viên, mạch điện bảo vệ người dùng khỏi bị điện giật trong quá trình cắm và sạc.

Cả hai chứng chỉ đều được liệt kê trên thiết bị và có thể xác minh được tại thư mục trực tuyến của UL, đây là cách các kỹ sư dự án Hoa Kỳ kiểm tra các xác nhận quyền sở hữu.

Sự tuân thủ OCPP 1.6j được xác thực tại nhà máy của chúng tôi dựa trên phần phụ trợ thử nghiệm trước mỗi lần phát hành chương trình cơ sở.

IP54 và giới hạn tiếng ồn 40dB được đo trên các mẫu sản xuất và kết quả được lưu giữ trong hồ sơ kiểm tra của thiết bị.

Ngoài ra, mỗi trạm còn vượt qua các bài kiểm tra điện trở hipot và điện trở cách điện trên đường dây, với các bản ghi được đánh số thứ tự.

Bên trong nhà máy AMPPAL: Tám bước sản xuất

Các trạm này được xây dựng trong khuôn viên Chiết Giang, nơi đã cung cấp hơn một triệu bộ sạc vào năm 2024, cùng với các đường dây AC và DC cung cấp cho các dự án như địa điểm hydro xanh NEOM.

1. Thép tấm được cắt trên thiết bị laser TRUMPF và tạo hình trên máy chấn CNC.

2. Vỏ được sơn tĩnh điện và lắp miếng đệm IP54.

3. Bo mạch chính và bo mạch giao tiếp được lắp ráp bằng SMT và hàn lại.

4. Màn hình LCD, dải đèn LED và đầu đọc RFID được gắn và hiệu chỉnh.

5. Chương trình cơ sở tiếp tục hoạt động, sau đó thiết bị được thực hiện để kiểm tra với chương trình phụ trợ thử nghiệm của chúng tôi trước khi nó có thể vượt qua.

6. Các cổng Ethernet, 4G, WiFi và RS485 được thực hiện lần lượt.

7. Tiếp theo là Hipot, kiểm tra cách điện và đốt điện trong vài giờ.

8. Kiểm tra trực quan lần cuối và đóng thùng carton đóng dây chuyền.

Kết hợp đúng trạm với trang web của bạn

Bắt đầu với kiểu đỗ xe chứ không phải số điện. Nếu phương tiện đỗ từ sáu giờ trở lên - cư dân qua đêm, nhân viên làm việc cả ngày, khách của khách sạn - 3,5kW là đủ và giữ cho tổng tải của địa điểm ở mức thấp. Một ô tô 40 kWh tăng khoảng 14 kWh trong bốn giờ; đối với hầu hết các chuyến đi làm, đó là thời gian lái xe cả ngày.

Trạm này là công cụ sai lầm trong ba tình huống. Sạc doanh thu kiểu đường cao tốc cần DC chứ không phải AC. Các địa điểm nơi mỗi gian hàng phải cung cấp 7kW hoặc 11kW nên nâng cấp lên các thiết bị lớn hơn trong dòng OCPP này. Và một trang web sẽ không bao giờ lập hóa đơn cho bất kỳ ai sẽ được phục vụ tốt hơn bởi một hộp treo tường ngu ngốc - tại sao phải trả tiền cho một trang tổng quan mà bạn sẽ không mở?

Lựa chọn kết nối quan trọng hơn mọi người mong đợi. Nếu khu vực đỗ xe không bị rớt mạng và tín hiệu tầng hầm yếu, hãy lập kế hoạch đặt ăng-ten Ethernet hoặc 4G trước khi bạn đặt hàng chứ không phải sau đó. Hãy cho các kỹ sư của chúng tôi biết bố cục trang web của bạn và chúng tôi sẽ đề xuất liên kết.

Tại sao AMPPAL dành cho Mạng sạc của bạn

Đơn đặt hàng gửi đi trong 15-20 ngày làm việc. Các nhà khai thác thêm đơn vị mỗi quý có thể đặt trước các vị trí sản xuất định kỳ.

Nhãn hiệu OEM trên vỏ, màn hình khởi động LCD và thậm chí cả hình minh họa thẻ RFID.

OCPP 1.6j mở và được ghi lại; chúng tôi cung cấp danh sách kiểm tra tích hợp cho nền tảng quản lý bạn đã chọn.

Chứng chỉ UL 2202 và UL 2231-2 được lưu trong hồ sơ và chia sẻ với các chuyên gia tư vấn dự án của bạn.

Chúng tôi tự vận hành hơn 200 trạm sạc, vì vậy những người trả lời phiếu hỗ trợ của bạn cũng vận hành bộ sạc.

Chứng từ vận chuyển, đóng gói và nhập khẩu

Mỗi trạm được vận chuyển trong một thùng carton có đệm xốp có kích thước gần 58 × 42 × 30 cm với tổng trọng lượng khoảng 12 kg, bao gồm giá đỡ treo tường, thẻ khởi động RFID và sách hướng dẫn. Thùng carton được xếp loại ở góc và được dán nhãn theo số kiểu máy được liệt kê trong UL.

Vận tải đường biển xếp chồng lên nhau 24-30 trạm trên mỗi pallet; một container 40HQ chở được khoảng 300 chiếc. Tải hỗn hợp với các biến thể 7kW và 11kW là thói quen của các nhà phân phối khi xây dựng phạm vi.

Chúng tôi báo giá EXW, FOB Ninh Ba hoặc CIF và cung cấp hóa đơn thương mại, danh sách đóng gói, giấy chứng nhận xuất xứ và bản sao chứng chỉ UL mà người môi giới hải quan hoặc người mua của bạn sẽ yêu cầu.

Hỗ trợ, cập nhật chương trình cơ sở và phụ tùng thay thế

Bảo hành hai năm đối với trạm và các mô-đun bên trong đối với các lỗi sản xuất.

Các bản cập nhật chương trình cơ sở được đẩy từ xa thông qua chương trình phụ trợ; không cần truy cập trang web cho hầu hết các thay đổi.

Phụ tùng thay thế — đầu đọc RFID, màn hình LCD, bảng điện — được giao hàng trong vòng 3-5 ngày làm việc đối với các trường hợp bảo hành.

Chẩn đoán từ xa đọc trạng thái OCPP của trạm và ghi nhật ký cuộc gọi với bạn, giúp giải quyết hầu hết các vấn đề mà không cần lăn bánh.

Các phụ tùng thay thế cho dòng sản phẩm này sẽ được cung cấp trong 5 năm sau khi mẫu này ngừng sản xuất — phù hợp nếu bạn nối dây điện cho một tòa nhà trong thời gian dài.

Sai vs Đúng: Vận hành trạm dùng chung

Sai: gắn trạm nơi ánh nắng trực tiếp chiếu vào màn hình LCD cả buổi chiều. Bên phải: vị trí có bóng râm hoặc hướng về phía bắc giúp màn hình có thể đọc được và hộp mát hơn.

Sai: để SIM 4G hết data vào giữa tháng. Phải: cảnh báo dữ liệu thấp ở phần phụ trợ, với Ethernet là liên kết dự phòng.

Sai: đưa một thẻ chung cho cả tầng và chia hóa đơn bằng tay. Đúng: mỗi người dùng một thẻ nên hồ sơ giao dịch là hóa đơn.

Sai: giả sử mất mạng sẽ ngừng sạc. Phải: các thẻ đã biết vẫn hoạt động từ danh sách cục bộ; giao dịch tải lên khi liên kết trở lại.

Sai: để cáp đầu nối kéo lê trên sàn khoang. Đúng: một móc hoặc giá đỡ cáp và độ chùng vừa đủ để người lái xe không bao giờ kéo căng cáp.

Kinh nghiệm quản lý tài sản

Ban quản lý một căn hộ 240 căn ở Kuala Lumpur đã lắp đặt sáu trạm vào năm 2025 sau hai năm người dân khiếu nại về việc thu phí đặc biệt. Thủ quỹ hiện xuất báo cáo kWh cho mỗi người dân mỗi tháng; Điều đáng tiếc của cô ấy là lúc đầu tín hiệu WiFi ở tầng hầm yếu và ủy ban phải chạy một lần thả Ethernet trước khi cả sáu thiết bị ổn định.

Một chủ văn phòng ở Dubai đã trang bị các trạm cho 120 nhân viên và đặt ra các mức giá khác nhau cho nhân viên và du khách. Nhân viên cơ sở vật chất như vậy, một thẻ bị mất có thể bị hủy khỏi bảng điều khiển trong vài giây; họ lưu ý rằng giao diện LCD chỉ có tiếng Anh, họ chấp nhận giao diện này nhưng muốn bản địa hóa.

Một chủ khách sạn ở Warsaw điều hành hai thiết bị phục vụ khách và thanh toán hóa đơn trong sổ ghi chép của phòng. Anh đánh giá cao hoạt động ngoại tuyến khi nhà cung cấp Internet của tòa nhà ngừng hoạt động hai ngày — khách vẫn tính phí và các giao dịch xuất hiện trong phần phụ trợ sau đó. Anh ấy chỉ mong muốn bộ khởi động RFID có thêm nhiều thẻ hơn.

Câu hỏi từ người vận hành trang web

Hỏi: Trạm có ngừng hoạt động nếu internet bị ngắt không?

Trả lời: Không. Thẻ đã biết tính phí từ danh sách địa phương và các giao dịch được lưu trữ và tải lên khi kết nối trở lại.

Câu hỏi: Nền tảng quản lý tính phí nào hoạt động với nó?

Đáp: Bất kỳ nền tảng nào sử dụng OCPP 1.6j; chúng tôi cung cấp cho bạn danh sách kiểm tra tích hợp và trợ giúp về kết nối đầu tiên.

Hỏi: Cư dân được lập hoá đơn như thế nào?

Đáp: Mỗi thẻ ánh xạ tới một tài khoản ở phần phụ trợ, biến các phiên thành hóa đơn hoặc báo cáo phân bổ.

Hỏi: Những người dùng khác nhau có thể trả những mức giá khác nhau không?

Đ: Vâng. Biểu giá được định cấu hình cho mỗi nhóm thẻ ở phần phụ trợ, không phải cho mỗi trạm.

Hỏi: Điều gì xảy ra với thẻ bị mất hoặc bị đánh cắp?

A: Chặn nó ở phần phụ trợ; khối đồng bộ hóa với danh sách cục bộ của trạm trong kết nối tiếp theo.

Hỏi: Danh sách ngoại tuyến có thể chứa bao nhiêu thẻ?

Trả lời: Danh sách ủy quyền địa phương lưu trữ hàng trăm ID thẻ, bao gồm bất kỳ tòa nhà thực tế nào.

Hỏi: 3,5kW có đủ cho một tòa nhà chung cư không?

A: Đối với việc tính phí cư trú qua đêm, có; khách truy cập vào ban ngày có thể phải chờ đợi, vì vậy nhiều địa điểm kết hợp với một hoặc hai đơn vị có công suất cao hơn.

Hỏi: Sự khác biệt so với hộp treo tường RFID đơn giản là gì?

Đáp: Tích hợp OCPP 1.6j, hồ sơ giao dịch, cấu hình từ xa và tự do đa nền tảng — một hộp đơn giản không có những thứ này.
