Bộ sạc DC EV thương mại 120kW có màn hình kỹ thuật số cho các trạm công cộng

Bộ sạc DC EV thương mại AMPPAL 120kW có màn hình kỹ thuật số cho các trạm công cộng được thiết kế cho môi trường điện thương mại 480V ở Bắc Mỹ. Với đầu vào AC480V±10%, 45-65Hz, bộ sạc nhanh này mang lại hiệu suất ổn định trong khi vẫn duy trì mức ồn giới hạn ở mức 60dB cho các khu vực có mục đích sử dụng hỗn hợp. Nó có màn hình kỹ thuật số 32 inch 1080P, đầu nối CCS1, mức bảo vệ IP54, hiệu suất tối đa 95% và bảo hành 2 năm. Là nhà máy được chứng nhận, AMPPAL hỗ trợ các dịch vụ OEM/ODM cho các ứng dụng sạc công cộng khác nhau.

Gửi yêu cầu

Mô tả Sản phẩm

Được chế tạo cho Bảng điều khiển 480V: Bộ sạc 120kW cho các địa điểm thương mại ở Bắc Mỹ

Các tòa nhà thương mại ở Bắc Mỹ được nối dây điện ba pha 480V và một bộ sạc bỏ qua thực tế đó sẽ tạo ra chi phí biến áp mà không ai có ngân sách chi trả. AF-DC-120-Y-B-M-4-H nhận trực tiếp AC480V±10% ở tần số 45-65Hz, vì vậy hầu hết các cơ sở bán lẻ, công nghiệp và khu sử dụng hỗn hợp của Hoa Kỳ và Canada đều có thể cấp nguồn từ bảng điều khiển hiện có mà không cần thêm máy biến áp giảm áp.

Nó cũng hạn chế tiếng ồn ở mức 60dB — thấp hơn khoảng 5dB so với các tủ DC thông thường — điều này quan trọng ở các khu bất động sản, lô đất liền kề và khu thương mại hoạt động suốt đêm. Màn hình 32 inch 1920×1080 trên bảng điều khiển xử lý nội dung đa phương tiện hoặc thương hiệu của bạn, nhưng câu chuyện về điện mới là điều làm cho mẫu xe này trở nên khác biệt.

Hiệu suất cao nhất ở mức 95%, vỏ bọc là IP54 và đầu ra CCS1 bao gồm 0-250A. Đây là một cỗ máy 120kW, bạn có thể dễ dàng đồng ý ở lối vào dịch vụ và màn hình sẽ thanh toán một phần cài đặt theo thời gian.

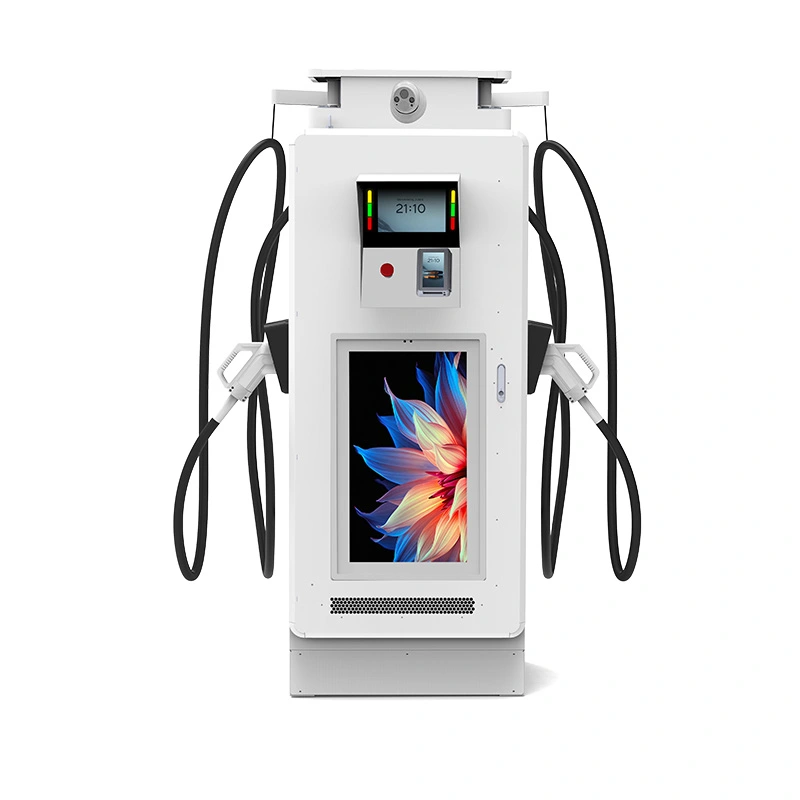

120kW Commercial DC EV Charger with Digital Display for Public Stations

Tại sao đầu vào 480V và vật chất trần 60 dB ở dòng tài sản

Không có máy biến áp giảm áp: dịch vụ 480V cấp nguồn trực tiếp cho thiết bị, tiết kiệm chi phí, không gian sàn và tổn thất của giai đoạn chuyển đổi bổ sung.

Đầu vào tần số rộng 45-65Hz có thể chịu được lưới điện tiện ích và công suất máy phát điện yếu hơn trong giai đoạn xây dựng, đây là một lợi thế thực sự ở những địa điểm có nguồn cung cấp không ổn định.

Mức trần 60dB — ngang mức của một cuộc trò chuyện bình thường — giúp hàng xóm và nhân viên ca đêm cảm thấy thoải mái.

Tốc độ quạt tuân theo tải và nhiệt độ thay vì chạy hết công suất từ phích cắm, giúp giảm tiếng ồn và năng lượng lãng phí trong chu kỳ 24 giờ.

Giảm định mức nhiệt bảo vệ các thiết bị điện tử ở nhiệt độ 50°C trong khi định mức 120kW được duy trì trung thực trong điều kiện bình thường.

Màn hình 32 inch vẫn thực hiện công việc truyền thông — quảng cáo, thông tin đài phát hoặc vòng lặp thương hiệu của bạn — thông qua cùng một cổng nội dung từ xa.

Thông số kỹ thuật

Thông số kỹ thuật xuất xưởng của AF-DC-120-Y-B-M-4-H chính xác như được vận chuyển.

tham số	Đặc điểm kỹ thuật
Người mẫu	AF-DC-120-Y-B-M-4-H
Công suất đầu ra định mức	120kW
Kích thước tổng thể (mm)	1800 × 750 × 690
Điện áp đầu vào	AC480V±10%, 45-65Hz
Màn hình kỹ thuật số	Màn hình 32" 1920×1080
Hiệu suất cao nhất	95%
Hệ số công suất	≥0,99
Độ ồn	60dB
CSS1 hiện tại	0-250A
Nhiệt độ hoạt động	-25°C ~ +50°C
Đầu nối tương thích	CCS1 (Có thể tùy chỉnh)
Lớp bảo vệ	IP54
Bảo hành	Tiêu chuẩn 2 năm

Các trang web cần cả tầm nhìn lớn và đêm yên tĩnh

Khu phát triển khu phức hợp: bán lẻ ở mặt phố với các căn hộ phía trên - bộ sạc chạy suốt đêm mà không gây ra khiếu nại về tiếng ồn.

Chuỗi bán lẻ của Hoa Kỳ và Canada: Các tấm 480V đã có sẵn tại chỗ, vì vậy thiết bị sẽ chuyển sang dịch vụ hiện có.

Gara đậu xe văn phòng và khách sạn: 20–40 phút luân chuyển các quầy hàng ở công suất 120kW trong ngày làm việc.

Các lô đất của thành phố gần các khu dân cư: màn hình mờ và trần nhà 60dB giúp địa điểm này trở nên thân thiện với hàng xóm ngay cả trong các buổi qua đêm.

Kho của đội tàu cung cấp dịch vụ 480V công nghiệp: một bảng cung cấp năng lượng cho bộ sạc và thiết bị cửa hàng hiện có.

Trung tâm hội nghị và địa điểm tổ chức sự kiện: màn hình mang thông điệp của nhà tài trợ trong suốt các buổi biểu diễn và 120kW quay xe giữa các phiên.

Cách máy chuyển đổi 480V thành DC - Không có tiếng ồn

Giai đoạn đầu vào chỉnh lưu dòng điện ba pha AC480V lên bus DC trung gian, sau đó bộ chuyển đổi tần số cao sẽ giảm nguồn điện xuống mức điện áp mà xe yêu cầu. Mô-đun chuyển mạch dải rộng là lý do khiến thiết bị này đạt hiệu suất tối đa 95% ở điện áp đầu vào này, điều này khó hơn âm thanh — điện áp đầu vào cao hơn sẽ thắt chặt biên độ chuyển mạch.

Câu chuyện ồn ào là về việc làm mát chứ không phải chuyển đổi. Quạt được kiểm soát nhiệt độ và chạy ở tốc độ một phần trong hầu hết thời gian; chỉ có tải nặng mới đẩy chúng về tốc độ tối đa. Đó là sự khác biệt thực tế giữa thiết bị 60dB và tủ 65dB phổ biến trong loại này.

OCPP 1.6/2.0 mang dữ liệu phiên, chẩn đoán từ xa và cập nhật chương trình cơ sở trong khi màn hình chạy nguồn cấp dữ liệu nội dung của riêng nó. Cả hai hệ thống đều báo cáo vào một bản ghi trạm trong phần phụ trợ của bạn.

120kW Commercial DC EV Charger with Digital Display for Public Stations

Thử nghiệm ủng hộ tuyên bố 60 dB và Dấu an toàn điện

Áp suất âm thanh được đo ở khoảng cách 1 mét từ tủ khi đầy tải và được ghi lại trong báo cáo thử nghiệm đơn vị, vì vậy con số 60dB có thể kiểm chứng được chứ không phải là phỏng đoán trong tài liệu quảng cáo.

Phê duyệt loại CE và TUV bao gồm toàn bộ đơn vị; Báo cáo điện UL và CB có sẵn cho các tập tin xuất khẩu.

Thử nghiệm phun muối trong 96 giờ trên vỏ và các miếng đệm bezel màn hình.

Thử nghiệm cách điện và đột biến điện trên tầng đầu vào AC480V trên toàn bộ dải tần 45-65Hz.

Quá trình ghi đầy tải trong 48 giờ sẽ ghi lại tiếng ồn, nhiệt độ và số đọc điện so với số sê-ri.

Các mô-đun được định mức từ -30°C đến +55°C; thiết bị hoàn chỉnh được chỉ định từ -25°C đến +50°C.

Từ cuộn dây đến thùng: Làm tủ sẵn sàng 480V

Bước 1. Thép cuộn được cắt laser và hàn bằng robot trên dây chuyền FANUC.

Bước 2. Hệ thống phanh ép TRUMPF tạo thành các tấm; sơn bột và chữa bệnh theo sau.

Bước 3. Giai đoạn đầu vào 480V - công tắc tơ và bộ chống sét - được nối dây trên đường dây AC có điều khiển mô-men xoắn.

Bước 4. Các mô-đun chỉnh lưu và cụm phụ hiển thị được lắp trên đường dây DC.

Bước 5. Cụm làm mát, quạt, ống dẫn và cảm biến nhiệt độ được lắp đặt và bịt kín.

Bước 6. Thử nghiệm toàn tải ở mức 120kW ghi lại hiệu suất, hệ số công suất và tiếng ồn trên mỗi đơn vị.

Bước 7. Chu kỳ burn-in kéo dài 48 giờ, các phiên sạc và phát lại màn hình cùng nhau.

Bước 8. Kiểm tra lần cuối và đóng thùng; nhà máy đã xuất xưởng hơn một triệu chiếc cho đến năm 2024.

Điều chỉnh Thiết bị Hiển thị 120kW phù hợp với Lối vào Dịch vụ của Bạn

Chỉ định thiết bị này khi cơ sở của bạn ở Bắc Mỹ có dịch vụ thương mại 480V hoặc ở bất kỳ thị trường nào chạy điện ba pha 480V. 120kW là mức công suất trung bình thực tế: sạc đầy cho hầu hết xe điện chở khách trong 25–45 phút mà không cần nhu cầu nạp điện của tủ 160kW trở lên. Nó cũng mang lại cho bạn nguồn doanh thu thứ hai thông qua màn hình mà không làm phức tạp việc lắp đặt điện.

Không mua nó cho một cơ sở chỉ có dịch vụ 208V hoặc 230/400V. Biến thể đầu vào này được cố định ở 480V và việc thêm một máy biến áp sẽ làm hỏng toàn bộ vấn đề - hãy yêu cầu chúng tôi cung cấp biến thể 380V nếu đó là lưới điện của bạn.

Và nếu địa điểm có phòng ngủ ngay phía trên sân trước, hãy lập ngân sách một cách thực tế: thậm chí có thể nghe được 60dB trong nhà vào ban đêm. Lập kế hoạch rào cản âm thanh hoặc lịch trình tắt điện vào ban đêm trước khi hàng xóm nộp đơn khiếu nại đầu tiên.

Những gì AMPPAL cung cấp mà các nhà phân phối địa phương không có

Định giá trực tiếp tại nhà máy từ Nhạc Thanh, với các chứng chỉ CE, TUV, UL và CB trong gói báo giá.

Giao hàng từ 15–20 ngày làm việc sau khi phê duyệt bản vẽ; MOQ từ một container.

OEM/ODM: thương hiệu của bạn trên tủ và trên màn hình khởi động màn hình.

Chúng tôi tự vận hành hơn 200 trạm nên phản hồi kỹ thuật từ hiện trường sẽ được đưa vào thiết kế.

Bảo hành 2 năm với các tấm và mô-đun dự phòng được vận chuyển chéo trong vòng 5 ngày làm việc.

Đóng gói và vận chuyển một thiết bị 120kW cho một địa điểm làm việc ở Hoa Kỳ

Tủ được vận chuyển thẳng đứng trong một thùng có khung thép có kích thước phù hợp với thân máy 1800 × 750 × 690 mm. Màn hình được bọc bằng xốp và ván ép, đồng thời cụm CCS1 được đặt trong một hộp có đệm bên trong.

Thùng có túi đựng nĩa và bốn điểm nâng; kế hoạch đóng thùng đi kèm với báo giá để người giao nhận vận tải của bạn có thể lập kế hoạch vận chuyển xe tải từ cảng đến địa điểm. Thiết bị luôn chuyển động thẳng đứng, giúp giữ nguyên các thanh cái bên trong và miếng đệm màn hình.

Các điều khoản là FOB Ninh Ba hoặc CIF tới cảng Hoa Kỳ hoặc Canada. Hóa đơn, danh sách đóng gói, vận đơn, giấy chứng nhận xuất xứ và báo cáo kiểm tra được phát hành trong vòng 3 ngày làm việc kể từ ngày xếp hàng.

Bảo hành, phụ tùng và hỗ trợ sau khi thiết bị hạ cánh

Bảo hành tiêu chuẩn 2 năm bao gồm các mô-đun, bộ điều khiển, màn hình và bộ làm mát.

Các mô-đun và bảng điện dự phòng có sẵn trong kho; trao đổi chéo tàu trong vòng 5 ngày làm việc.

Chẩn đoán OCPP từ xa về lỗi, chương trình cơ sở và hoạt động của quạt.

Hỗ trợ vận hành bằng cuộc gọi video cho những người cài đặt lần đầu.

Danh sách kiểm tra bảo trì hàng quý bao gồm các bộ lọc, quạt và kiểm tra mô-men xoắn.

Lưu ý lắp đặt cho các địa điểm 480V và các khu dân cư sử dụng hỗn hợp

Sai: cấp nguồn cho thiết bị từ bảng 208V và mong đợi toàn bộ nguồn điện. Bên phải: cung cấp AC480V±10% ba pha ở lối vào dịch vụ.

Sai: giả sử thiết bị chỉ có tần số 50Hz. Đúng: nó chấp nhận 45-65Hz, nhưng hãy xác nhận tần số cục bộ trên bảng tên trước khi cấp điện.

Sai: đặt tủ dựa vào tường và quạt quay vào một góc. Đúng: giữ khoảng trống như trong hướng dẫn lắp đặt để điều khiển quạt hoạt động như thiết kế.

Sai: buộc quạt chạy tốc độ cao sau một ngày nắng nóng. Đúng: hãy để bộ điều khiển giảm tốc độ chúng xuống; tốc độ cưỡng bức chỉ lãng phí điện năng và gây thêm tiếng ồn.

Sai: bỏ qua cân bằng pha trên dịch vụ dùng chung. Đúng: yêu cầu thợ điện xác minh tải qua ba giai đoạn trước khi vận hành thử.

Phản hồi từ các nhà khai thác quan tâm đến Decibel

Một nhà thầu ở Houston, Texas, Hoa Kỳ đã lắp đặt hai tổ máy tại một khu bán lẻ vào đầu năm 2025. Mối lo ngại chính của người quản lý tài sản là tiếng ồn từ khu chung cư bên cạnh; sau ba tháng, khiếu nại duy nhất được ghi lại là độ sáng màn hình lúc 11 giờ tối, lịch trình ban đêm đã được ấn định trong cùng tuần. Bên sạc đã không cần một cuộc gọi dịch vụ kể từ đó.

Một chủ trung tâm mua sắm ở Toronto, Canada cấp điện cho các thiết bị từ bảng 480V của trung tâm mua sắm và tiết kiệm hoàn toàn chi phí máy biến áp. Thợ điện xác nhận tải pha khi chạy thử; Điểm hấp dẫn duy nhất của họ là mẫu hiển thị mất một thời gian để tìm hiểu, trong khi bộ sạc đã hoạt động được 8 tháng.

Một nhà phát triển ở Seattle, Hoa Kỳ đã đặt một căn hộ trong một gara hỗn hợp, nơi người thuê bán lẻ muốn có màn hình quảng cáo. Người thuê nhà báo cáo mức trần 60dB đã được duy trì trong nghiên cứu về tiếng ồn của họ và hiện đang lên kế hoạch bố trí các căn hộ cho hai căn nhà nữa; phàn nàn nhỏ là cáp CCS1 có cảm giác cứng hơn trong mùa đông lạnh hơn dự kiến, đây là vấn đề về vỏ cáp chứ không phải lỗi bộ sạc.

120kW Commercial DC EV Charger with Digital Display for Public Stations

Câu hỏi thường gặp: Đầu vào 480V, Giới hạn tiếng ồn và Đầu ra 120kW

Q: Thiết bị này có thể chạy bằng nguồn điện 380V Châu Âu không?

Trả lời: Không, biến thể này được cố định ở AC480V±10%. Yêu cầu phiên bản 380V nếu lưới điện của bạn là 230/400V.

Hỏi: 60dB thực sự lớn đến mức nào?

A: Ở mức độ của một cuộc trò chuyện bình thường, được đo ở khoảng cách 1 mét tính từ tủ khi đầy tải.

Hỏi: Tiếng ồn có trở nên tệ hơn vào ban đêm không?

A: Chỉ khi tải và nhiệt yêu cầu; tốc độ quạt theo nhiệt độ chứ không phải đồng hồ.

Câu hỏi: Một thiết bị 120kW cần có bộ cấp nguồn cỡ nào ở 480V?

A: Khoảng 150A mỗi pha ở mức đầy tải trước khi ký quỹ; kỹ sư của bạn nên xác định kích thước của cầu dao có khoảng trống để bổ sung và bổ sung trong tương lai.
