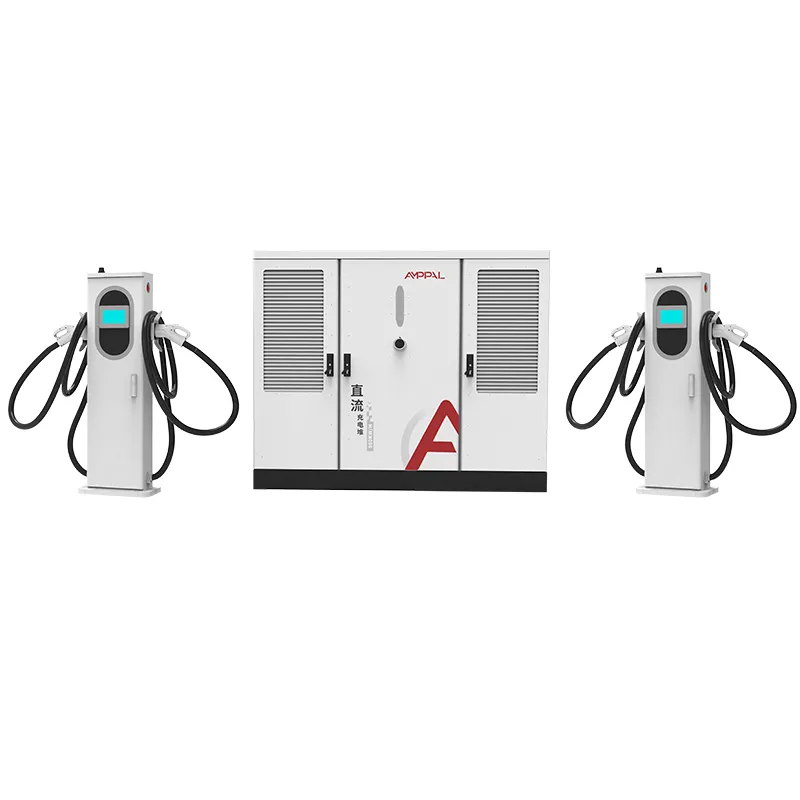

Hệ thống sạc EV cực nhanh làm mát bằng chất lỏng 600kW dành cho đội tàu hạng nặng

AF-DC-600 là gì và nó báo hiệu gì

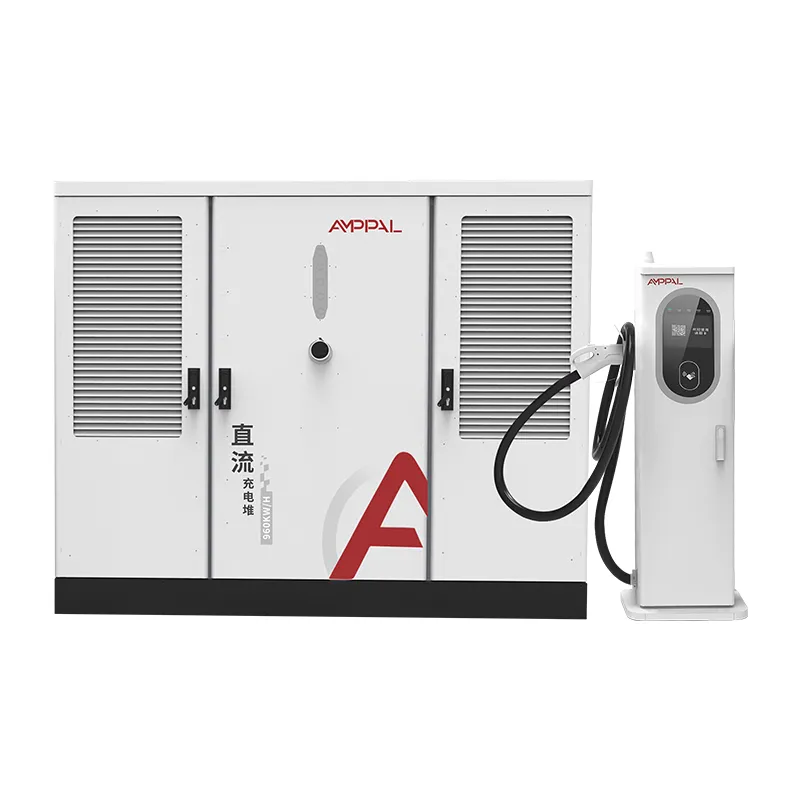

AF-DC-600 là ngăn sạc làm mát bằng chất lỏng 600kW được chế tạo để phù hợp với mục tiêu hướng tới của ngành chứ không chỉ ở vị trí hiện nay. Các thiết bị đầu cuối làm mát bằng chất lỏng 600A của nó tuân theo hình dạng đầu nối mà chính AMPPAL đã đề xuất vào tháng 4 năm 2025 tại Hội chợ Canton, một đề xuất đã thu hút sự chú ý từ các chuyên gia của Ủy ban Kỹ thuật Điện Quốc tế (IEC).

Tiêu chuẩn ở mức 600kW quan trọng hơn ở mức 60kW. Bất kỳ nhà sản xuất nào cũng có thể chế tạo một mô-đun công suất lớn; câu hỏi thực sự là liệu phích cắm trên tay người lái ngày nay có còn phù hợp với nhà ga mà người kế nhiệm của bạn chế tạo vào năm 2030 hay không. AMPPAL đã chọn đặt trọng lượng kỹ thuật của mình đằng sau câu hỏi giao diện đó.

Ngăn xếp này là kết quả cụ thể: nguồn điện 600kW, súng chất lỏng 600A, phép đo từ xa OCPP 1.6/2.0 và giao diện được thiết kế để tồn tại sau một thập kỷ phát triển đầu nối.

Đề xuất bao gồm lớp vật lý mà hầu hết các nhà cung cấp đều bỏ qua: phụ kiện làm mát và cách bố trí tiếp điểm quyết định xem súng của nhà sản xuất A có kết hợp với trạm của nhà sản xuất B hay không. Nếu không có lớp đó, mỗi đợt triển khai 600A có nguy cơ trở thành một hòn đảo mà chỉ thương hiệu của chính nó mới có thể phục vụ.

Tại sao kỹ thuật dẫn đầu tiêu chuẩn lại quan trọng ở mức 600kW

Tuổi thọ giao diện: đầu nối làm mát bằng chất lỏng tuân theo đề xuất tiêu chuẩn AMPPAL, do đó phần cứng được mua hiện vẫn tương thích khi tiêu chuẩn hoàn thiện.

Đầu ra duy trì 600A từ mọi thiết bị đầu cuối, với vòng làm mát kín giữ cáp và súng ở nhiệt độ dưới 45°C.

Công suất bể 600kW phục vụ bốn phiên hạng 150kW hoặc một lần sạc đầy cho xe tải; bộ lập lịch cân bằng cả hai.

Hiệu suất tối đa 94,5% và mức bảo vệ IP54 trong cùng một tủ loại S2 như mẫu 480kW, đơn giản hóa việc đào tạo và phụ tùng.

Phạm vi giao thức đầy đủ trên mọi thiết bị đầu cuối — CCS1, CCS2, GB/T, CHAdeMO, NACS — vì vậy một ngăn xếp bao phủ thị trường hỗn hợp.

OCPP 1.6/2.0 với chẩn đoán từ xa, được thực hiện đơn giản hơn vì mô hình dữ liệu đã có khả năng tương tác.

Rủi ro trang bị thêm thấp hơn: khi tiêu chuẩn hoàn thiện, các trạm được xây dựng theo đề xuất cần cập nhật chương trình cơ sở chứ không phải làm lại súng hoặc bệ mới.

Thông số kỹ thuật

Ai cần 600kW hôm nay (và ai đến sớm)

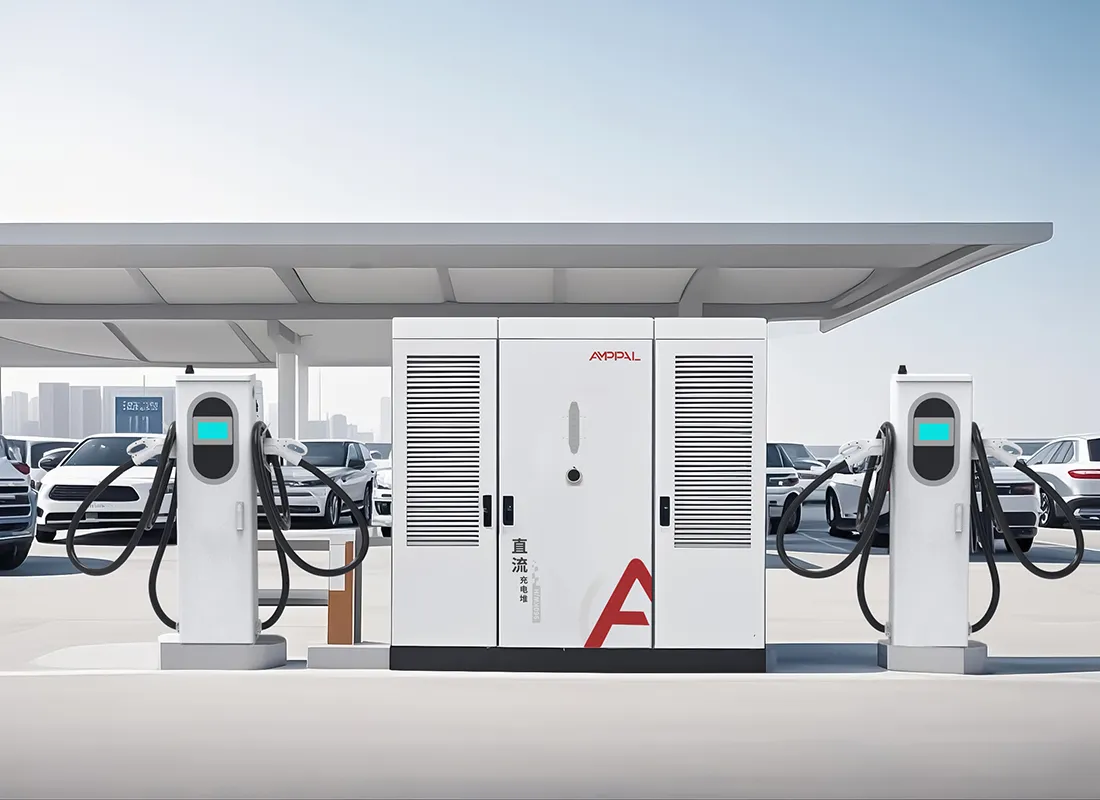

Các trạm hành lang hạng nặng nơi xe tải và xe buýt 800V đến vào những khoảng thời gian không thể đoán trước.

Các trung tâm khu vực phải phục vụ bốn ô tô ở mức trung bình 150kW mà không cần thêm máy biến áp thứ hai.

Kho dành cho xe tải điện đường dài thực hiện tính phí giờ ăn trưa 40-90 phút.

Cảng và bãi hậu cần chuẩn hóa đầu nối chất lỏng 600A cho đội tàu của họ.

Thí điểm hành lang quốc gia tại các quốc gia áp dụng giao diện làm mát bằng chất lỏng phù hợp với IEC.

Cách ngăn xếp và tiêu chuẩn phối hợp với nhau

AF-DC-600 chạy kiến ​​trúc giống như các thiết bị còn lại trong dòng S2: đầu vào AC380V±15%, nhóm mô-đun nguồn 600kW trên một bus DC và các đầu nối làm mát bằng chất lỏng 600A với vòng làm mát kín. Bộ lập lịch cấp cho mỗi thiết bị đầu cuối dòng điện được yêu cầu đến giới hạn nhóm.

Công việc giao diện quan trọng ở đầu nối, trong đó đề xuất tiêu chuẩn xác định bố cục tiếp xúc, hình học lắp bộ làm mát và trình tự bắt tay giữa súng và xe. Đó là bộ phận giúp xe tải 2026 cắm vào ga 2031 mà vẫn đàm phán rõ ràng. Mỗi thiết bị đầu cuối đều có bản sửa đổi bắt tay hiện tại và chương trình cơ sở của súng cập nhật qua OCPP giống như phần còn lại của ngăn xếp.

Đo từ xa sử dụng cùng một kênh OCPP như điều khiển nguồn, do đó, phần phụ trợ sẽ thấy nhiệt độ chất làm mát, chu kỳ đầu nối và tình trạng mô-đun trên mỗi thiết bị đầu cuối — dữ liệu mà nhóm làm việc IEC đang sử dụng để tinh chỉnh tiêu chuẩn.

Ngoài các chứng chỉ: Đề xuất tiêu chuẩn AMPPAL

AF-DC-600 được cung cấp kèm bộ chứng chỉ CE/TUV/CB/CCC/UL hoàn chỉnh và đầu nối chất lỏng được chứng nhận riêng theo giao diện được đề xuất.

Mỗi tủ đều vượt qua bài kiểm tra điện trở cách điện ở 1000VDC cộng với kiểm tra tính liên tục của mặt đất.

Cân bằng mô-đun trên tổng công suất 600kW được xác thực trong hai ngày chạy thử toàn tải trên hệ thống tải của nhà máy.

Độ bền của súng tuân theo thử nghiệm lấy mẫu 20.000 chu kỳ có quy mô phù hợp với dự báo nhiệm vụ hành lang.

Khả năng chống xâm nhập theo tiêu chuẩn IP54 (IEC 60529) và khả năng chống đột biến (IEC 61000-4-5) được xác nhận cho mỗi lô.

Các báo cáo kiểm tra hàng loạt được gửi kèm theo thiết bị, bao gồm cả nhật ký đầu nối từ quá trình thử nghiệm.

Tám Bước Phía Sau AF-DC-600

Thép tấm dành cho vỏ loại S2 được cắt bằng tia laser TRUMPF, sau đó được tạo hình bằng máy CNC.

Tủ được sơn tĩnh điện ngoài trời.

Các bộ mô-đun phù hợp được sản xuất trên dây chuyền lắp ráp DC chuyên dụng.

Súng phun chất lỏng 600A được lắp ráp trên băng ghế sạch và chất làm mát được bịt kín tại trạm đó.

Thanh cái và dây điện được điều khiển bằng mô-men xoắn; vòng làm mát đã được kiểm tra áp suất.

Robot FANUC xử lý vị trí mô-đun.

Thiết bị được tải chương trình cơ sở và cấu hình OCPP được đặt cho chương trình phụ trợ của bạn.

Chỉ sau hai ngày thử nghiệm và kiểm tra 14 điểm, tủ mới được đóng thùng.

Người áp dụng sớm hoặc người theo dõi nhanh: Bạn là ai?

Hãy mua AF-DC-600 nếu bạn đang xây dựng trong một thập kỷ: hành lang, đội xe tải hoặc mạng lưới quốc gia sẽ chuẩn hóa trên giao diện chất lỏng 600A. Phần cứng tiêu chuẩn ban đầu sẽ không cần trang bị thêm khi khuyến nghị của IEC được đưa ra và các mạng hành lang cam kết sớm cũng sẽ khóa nguồn cung cấp đầu nối trước khi nhu cầu chính xuất hiện.

Hãy bỏ qua khi phiên của bạn chủ yếu thuộc loại 250A: nhóm 600kW và súng 600A có giá cao hơn nhu cầu công việc và nhóm 240kW hoặc 360kW kiếm được cùng doanh thu. Cũng bỏ qua bước này khi kết nối lưới không thể duy trì ở mức 600kW vì ngăn xếp sẽ không hoạt động dưới mức định mức của nó.

Nếu bạn là loại người theo dõi nhanh, việc chờ đợi các tài liệu IEC hoàn thiện là có thể bảo vệ được — nhưng AF-DC-600 đã gửi hình học mà AMPPAL đề xuất, vì vậy việc chờ đợi chủ yếu là mua giấy chứ không phải thay đổi phần cứng.

Lựa chọn nhà cung cấp có tiếng nói theo tiêu chuẩn

AMPPAL đã trình bày đề xuất giao diện làm mát bằng chất lỏng tại Hội chợ Canton vào tháng 4 năm 2025 và là đơn vị đóng góp cốt lõi cho cuộc thảo luận về tiêu chuẩn làm mát bằng chất lỏng trên toàn cầu.

Dự án hydro xanh của NEOM ở Ả Rập Saudi đã sử dụng 500 thiết bị làm mát bằng chất lỏng từ cùng dây chuyền sản xuất này.

Hàng tồn kho sẽ rời khỏi nhà máy sau 15-20 ngày làm việc và đơn hàng tối thiểu là một chồng.

Hơn 200 trạm trong mạng riêng của AMPPAL cung cấp cho nhóm kỹ thuật dữ liệu hiện trường về độ mòn của đầu nối.

Định giá EXW, FOB Ninh Ba hoặc CIF với một kỹ sư có tên tuổi, người sẽ tiếp tục vận hành thử.

Vận chuyển cấp S2: Thùng, bu lông và tài liệu

Tủ AF-DC-600 có kích thước 1850 x 1850 x 1000mm được đặt trong thùng gỗ dán gia cố, với mỗi đầu nối chất lỏng 600A được đặt trong hộp kín có lót xốp, làm mát.

Một ngăn xếp với hai tải thiết bị đầu cuối cho mỗi container 40 feet; các bu lông thùng vào ray sàn và tổng trọng lượng mỗi bộ là 1400-1600kg.

Gói hàng xuất khẩu có hóa đơn thương mại, phiếu đóng gói, B/L, giấy chứng nhận xuất xứ và báo cáo kiểm tra từng lô theo điều kiện EXW, FOB Ninh Ba hoặc CIF; vận tải đường biển từ Ninh Ba đến Rotterdam kéo dài 32-38 ngày và vận tải đường hàng không là một lựa chọn cho các đơn hàng khẩn cấp.

Bảo hiểm hai năm được xây dựng xung quanh thiết bị 600A

Bảo hành kéo dài 2 năm đối với tủ, thiết bị đầu cuối, mô-đun và mạch làm mát, cùng với việc xác nhận lại hình học giao diện theo tiêu chuẩn ngày càng phát triển đi kèm.

Bộ dụng cụ nạp chất làm mát và súng phun chất lỏng dự phòng sẽ được giao trong vòng 3-5 ngày làm việc.

Kiểm tra từ xa hàng quý xem xu hướng nhiệt độ nước làm mát và số lượng chu kỳ đầu nối.

Bảng kiểm tra sáu tháng - mức nước làm mát, kẹp, độ mòn của súng - được cung cấp bằng năm thứ tiếng.

Đường dây WhatsApp chuyên dụng kết nối bạn với kỹ sư hậu mãi, với số sê-ri của bạn được lưu trong hồ sơ.

Vận hành ngăn xếp hiện tại cao: Sai và đúng

Sai: Giả sử bất kỳ đầu nối 600A nào của thương hiệu khác đều kết hợp với súng AF-DC-600. Phải: Sử dụng đầu nối AMPPAL phù hợp; quá trình bắt tay và lắp chất làm mát tuân theo tiêu chuẩn đề xuất chứ không phải một lối tắt độc quyền.

Sai: Chạy ngăn xếp ở công suất tối đa 600kW trên nguồn cấp lưới định mức 400A. Phải: Đặt giới hạn đầu vào trong HMI để phù hợp với kết nối; người lập lịch tôn trọng nó.

Sai: Coi súng lỏng như súng hơi và cuộn chặt lại. Đúng: Treo nó lên móc treo; cuộn dây chặt làm xoắn ống dẫn nước làm mát.

Sai: Bỏ qua việc ghi nhật ký chu kỳ trình kết nối. Bên phải: Xem lại số chu kỳ trên mỗi thiết bị đầu cuối hàng quý; nó dự đoán việc thay thế súng với độ chính xác khoảng 10%.

Sai: Cập nhật chương trình cơ sở mà không kiểm tra phiên bản OCPP trên trang web. Phải: So khớp hồ sơ phụ trợ trước; ngăn xếp hỗ trợ 1.6 và 2.0 nhưng chúng chuyển đổi trong cấu hình.

Tiếng nói từ việc triển khai 600kW ban đầu

Một nhà điều hành đường cao tốc Thổ Nhĩ Kỳ đã lắp đặt một chiếc AF-DC-600 vào tháng 9 năm 2025 trên hành lang thử nghiệm. Giám đốc kỹ thuật của họ cho biết đầu nối phù hợp với IEC là yếu tố quyết định vì thử nghiệm 350kW trước đó đã sử dụng phích cắm độc quyền khiến họ mắc kẹt. Khiếu nại: việc vận hành thử mất nhiều thời gian hơn một tuần so với S2 480kW vì nhà điều hành lưới điện muốn có thêm các nghiên cứu bảo vệ. Hiện họ đang lên kế hoạch xây dựng đơn vị thứ hai theo hướng ngược lại.

Một kho sạc bán điện ở Na Uy sử dụng ngăn xếp để sạc ba xe tải vào giờ ăn trưa. Bộ cân bằng lịch trình bốn làn hoạt động như được chỉ định và các xe tải đã chuyển từ trạng thái sạc từ 20% lên 80% trong khoảng 40 phút mỗi chiếc; Người quản lý địa điểm lưu ý rằng vòng chất làm mát kín cần được kiểm tra mức độ một lần trong sáu tháng, chứ không phải lần bổ sung nước hàng tuần mà họ mong đợi.

Một nhà phát triển hành lang Kazakhstan đã mua hai căn hộ ngay sau cuộc họp Hội chợ Canton nơi AMPPAL trình bày đề xuất. Giám đốc điều hành của họ cho biết việc mua hàng từ một người đóng góp tiêu chuẩn sẽ cảm thấy an toàn hơn so với mua từ một người theo dõi và họ đã đặt hàng chiếc thứ ba trước khi chiếc đầu tiên được giao.

Câu hỏi thường gặp về tiêu chuẩn: Tám câu trả lời thẳng

Hỏi: Chính xác thì AMPPAL đã đề xuất điều gì tại Hội chợ Canton?

Trả lời: Tiêu chuẩn giao diện sạc làm mát bằng chất lỏng bao gồm hình dạng đầu nối, phụ kiện làm mát và giao thức bắt tay; Các chuyên gia của IEC tỏ ra quan tâm đến đề xuất này.

Hỏi: AF-DC-600 có hoạt động với ô tô ngày nay không?

Đáp: Có, mọi thiết bị đầu cuối đều hỗ trợ CCS1, CCS2, GB/T, CHAdeMO và NACS, vì vậy đội tàu ngày nay sẽ tính phí bình thường.

Hỏi: Điều gì thay đổi khi tiêu chuẩn IEC được hoàn thiện?

Đáp: Có khả năng là các bản cập nhật chương trình cơ sở và thử nghiệm; hình dạng phần cứng AMPPAL đề xuất đã có sẵn trong sản phẩm nên đầu nối vật lý không thay đổi.

Hỏi: Một ngăn xếp có thể phục vụ bốn ô tô cùng một lúc không?

Đáp: Có, nguồn 600kW được chia thành tối đa 8 thiết bị đầu cuối, trong đó ưu tiên các làn đường lỏng 600A.

Q: Việc cài đặt cần gì từ lưới điện?

A: AC380V±15% ba pha; toàn bộ đầu ra kéo khoảng 910A mỗi pha, vì vậy hầu hết các địa điểm đều có kế hoạch lắp đặt máy biến áp.

Hỏi: Chất làm mát có an toàn khi va chạm không?

Trả lời: Chất lỏng có tính điện môi và không độc hại ở thể tích được sử dụng và vòng lặp được bịt kín và kiểm tra áp suất.

Hỏi: Chúng tôi có thể giao hàng nhanh như thế nào?

Đáp: Khoảng ba đến bốn tuần (15-20 ngày làm việc) sau khi đặt cọc để xây dựng kho.

Hỏi: Chế độ bảo hành có bao gồm các bản cập nhật tiêu chuẩn trong tương lai không?

Đáp: Các bản cập nhật chương trình cơ sở được miễn phí trong 2 năm và hình dạng phần cứng đã phù hợp với tiêu chuẩn đề xuất.
