Ngăn sạc EV làm mát bằng chất lỏng mật độ cao 480kW để sạc cực nhanh

Một đánh giá sức mạnh, hai kiến ​​trúc

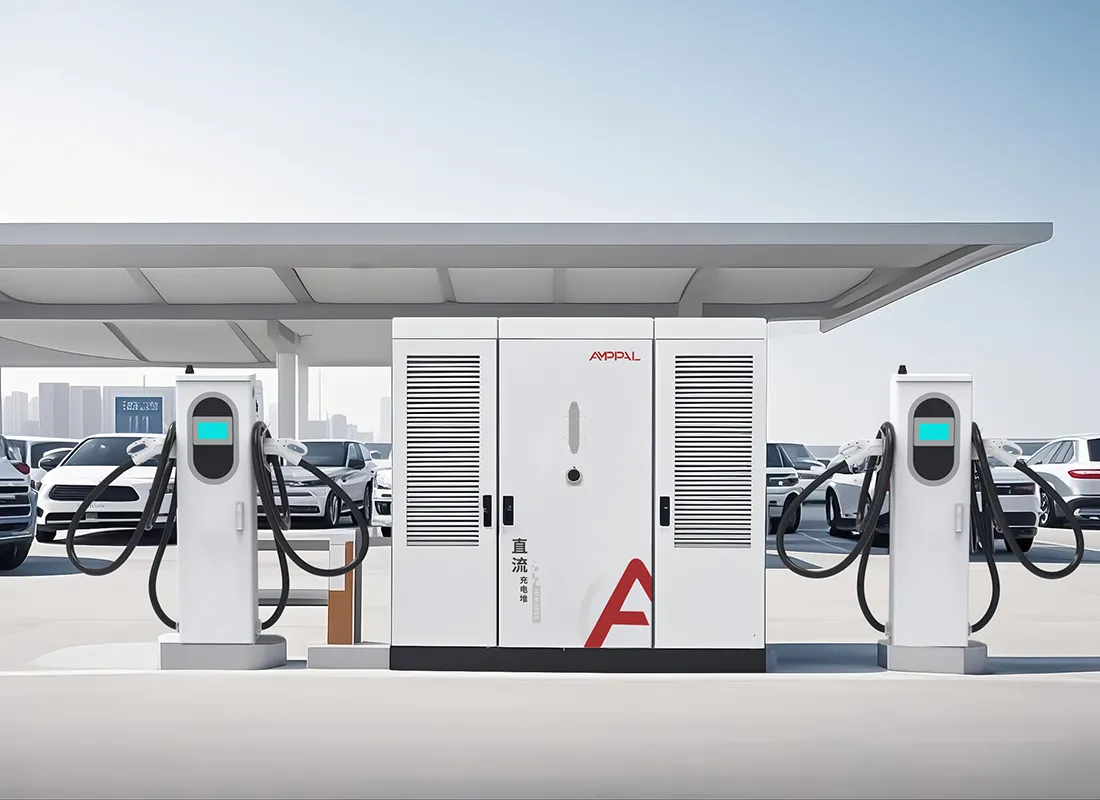

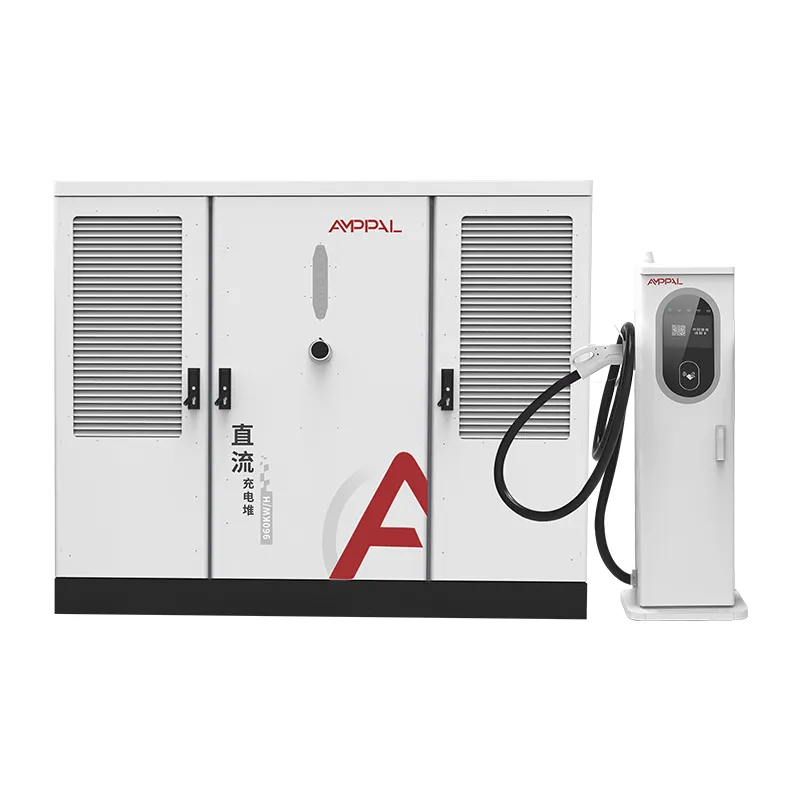

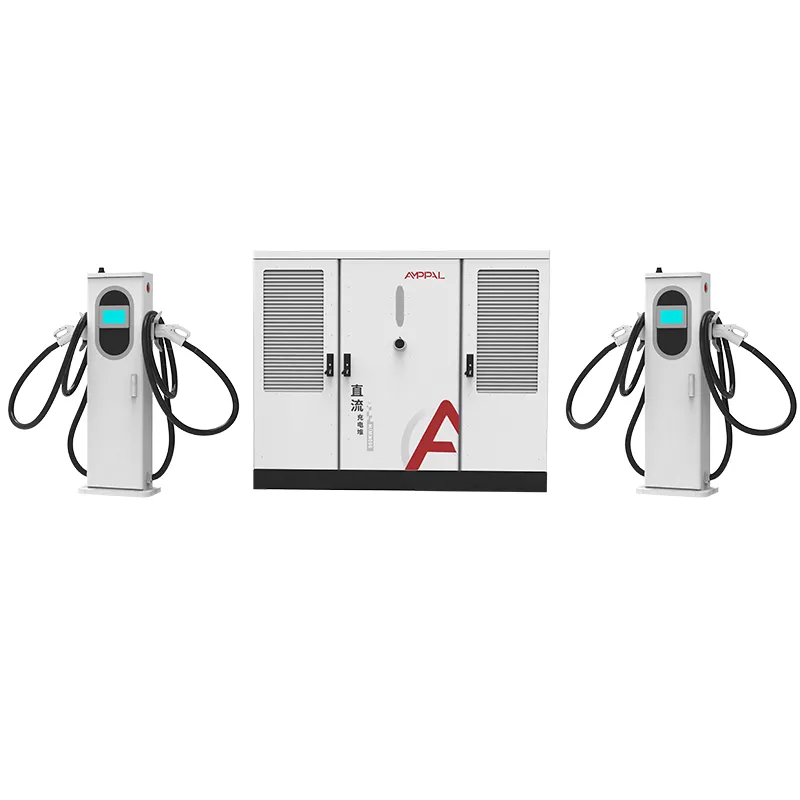

Cả hai mẫu 480kW của AMPPAL đều đặt cùng một nguồn điện 480kW vào các tủ khác nhau với các chiến lược thiết bị đầu cuối khác nhau. S1 có kích thước tủ 1750 x 1200 x 900mm nhỏ gọn, chạy bộ hỗn hợp các thiết bị đầu cuối làm mát bằng không khí 250A và làm mát bằng chất lỏng 600A/800A, đồng thời bao gồm thẻ quẹt và điều khiển truy cập QR với màn hình 7 inch tăng cường bằng đèn LED.

S2 sử dụng tủ 1850 x 1850 x 1000mm lớn hơn và chỉ vận chuyển các thiết bị đầu cuối làm mát bằng chất lỏng 600A, không có hàng kiểm soát truy cập trong bảng thông số kỹ thuật vì nó nhắm mục tiêu vào các hành lang được quản lý, điều khiển bằng ứng dụng. Quyền lực như nhau, hiệu quả như nhau, chứng chỉ giống nhau - công việc khác nhau. Cả hai mẫu xe này đã được chuyển đến các nhà khai thác ở Trung Đông, Châu Âu và Đông Nam Á kể từ khi dòng sản phẩm này ra mắt vào năm 2025.

Trang này không phải là nơi bán hàng cho một trong số họ. Nó hướng dẫn xem mỗi kiến ​​trúc tốt hơn ở điểm nào và các trường hợp bạn nên chọn kiến ​​trúc còn lại.

Sáu điểm mạnh của thiết kế thiết bị đầu cuối hỗn hợp S1

Cùng một nhóm 480kW, diện tích nhỏ hơn: tủ S1 có thể tích nhỏ hơn khoảng 40% so với S2, điều này rất quan trọng đối với đất đô thị đắt đỏ.

Bến xe hỗn hợp đáp ứng lưu lượng giao thông hỗn hợp: các trạm làm mát bằng không khí 250A phục vụ taxi và xe điện cũ trong khi làn đường lỏng 600A/800A phục vụ các thiết bị cao cấp 800V, vì vậy bạn chỉ mua dòng điện ở nơi bạn cần.

Kiểm soát truy cập tích hợp: đầu đọc thẻ quẹt và QR là một phần của thông số S1, lý tưởng cho các trạm đóng cửa, tài khoản nhóm và mạng trả trước không có ứng dụng điện thoại.

Trạng thái đèn LED trên HMI: màn hình 7 inch với đèn chỉ báo LED có thể nhìn thấy từ xa, hữu ích trên các khu vực bận rộn nơi người lái xe quét các khoang trống.

Triển khai rẻ hơn: tủ nhỏ gọn vừa với các ô cửa tiêu chuẩn, cần tấm đệm bê tông nhỏ hơn và mang theo hóa đơn vận chuyển thấp hơn so với S2 — một sự khác biệt lại xuất hiện khi hải quan và thuê cần cẩu.

Hiệu suất tối đa 94,5% và mức bảo vệ IP54 tương tự như S2 vì giai đoạn công suất giống hệt nhau.

Thông số kỹ thuật

Năm tình huống trong đó S1 hoạt động tốt hơn ngăn xếp 600A thuần túy

Các khu đô thị có giao thông hỗn hợp với tỷ lệ xe 400V và 800V đã biết.

Các trạm đóng cửa hoặc bán riêng cần thanh toán bằng thẻ, chẳng hạn như gara khách sạn và căn hộ.

Các miếng đệm nhiều khoang trong đó chi phí đất đai khiến diện tích tủ nhỏ hơn mang tính quyết định.

Các địa điểm có kế hoạch nâng cấp dần dần: bắt đầu với các ngăn 250A, thêm làn đường lỏng khi xe 800V xuất hiện.

Các bến bãi sạc các phương tiện thuộc nhiều lứa tuổi muốn kiểm soát truy cập cục bộ mà không phụ thuộc vào đám mây.

Cách S1 kết hợp các thiết bị đầu cuối 250A và 600A/800A

Kiến trúc S1 phản ánh các ngăn xếp 240kW và 360kW: AC380V±15% in, một bus DC và bộ lập lịch cấp nguồn theo yêu cầu của thiết bị đầu cuối. Bể 480kW cho phép hai làn chất lỏng 600A chạy hết công suất trong khi các khoang không khí 250A hút phần còn lại. Điện áp nằm trong cửa sổ DC200-1000V mà mọi nền tảng chính đều chấp nhận.

Lớp kiểm soát truy cập nằm giữa HMI và bộ lập lịch: thao tác vuốt thẻ hoặc quét QR sẽ mở khóa phiên và dải đèn LED thay đổi màu sắc khi một vịnh hoạt động. Bộ điều khiển tương tự sẽ kết nối OCPP 1.6/2.0 với chương trình phụ trợ của bạn, do đó số dư trả trước và tài khoản nhóm hoạt động mà không cần phần cứng bổ sung.

Lựa chọn thiết bị đầu cuối là vật lý, không phải ảo. Các khoang làm mát bằng không khí được nối dây cho các đầu nối 250A và các khoang chất lỏng mang vòng chất làm mát; bộ lập lịch chỉ cần nhìn thấy tám ổ cắm và phân phối điện năng một cách công bằng.

Chứng chỉ giống nhau, nội dung khác nhau: Điều gì được xác minh

S1 chia sẻ dòng chứng chỉ CE, TUV, CB, CCC và UL với S2, do đó, một bộ tài liệu bao gồm cả hai tủ.

Mỗi thiết bị đều vượt qua bài kiểm tra điện trở cách điện 1000VDC và kiểm tra tính liên tục của mặt đất.

Dự trữ tải trong 48 giờ ở công suất 480kW sẽ quay vòng bộ lập lịch trên tất cả các loại thiết bị đầu cuối.

Đầu đọc kiểm soát truy cập và bảng đèn LED trải qua bài kiểm tra độ bền khi chạm thẻ 5.000 chu kỳ.

IP54 theo IEC 60529 và khả năng chống đột biến theo IEC 61000-4-5 được xác minh theo từng lô.

Báo cáo kiểm tra theo từng lô đi kèm với hồ sơ lô hàng để phục vụ hải quan và kết nối lưới điện.

Tám bước: Cách chế tạo S1

Cắt laser TRUMPF và tạo hình CNC định hình vỏ S1 nhỏ gọn.

Tủ chạy qua dây chuyền sơn tĩnh điện để hoàn thiện ngoài trời.

Các mô-đun nguồn được lắp ráp trên đường dây DC chuyên dụng.

Các khoang đầu cuối làm mát bằng không khí và làm mát bằng chất lỏng được nối dây trên các thiết bị cố định riêng biệt.

Đầu đọc kiểm soát truy cập và bảng đèn LED đã được lắp và kiểm tra trên băng ghế dự bị.

Robot FANUC đặt các mô-đun nặng; thanh cái được điều khiển bằng mô-men xoắn.

Phần sụn và cấu hình OCPP được flash vào cài đặt phụ trợ của bạn.

Quá trình thử nghiệm kéo dài 48 giờ và kiểm tra lần cuối 14 điểm trước khi đóng thùng.

S1 hay S2? Khung quyết định, không phải là chiêu trò bán hàng

Chọn S1 khi lưu lượng truy cập của bạn hỗn hợp và trang web của bạn ở thành thị. Tủ nhỏ hơn, đầu đọc thẻ và tùy chọn bắt đầu với khay 250A giá rẻ và thêm làn lỏng sau này đều mang lại chính xác cấu hình đó.

Chọn S2 khi địa điểm đã hoàn toàn cao cấp: hành lang có xe tải và xe sedan 800V, nơi mọi khoang sẽ thấy 600A và nơi truy cập dựa trên ứng dụng là tiêu chuẩn. Việc buộc đầu đọc thẻ và các khoang làm mát bằng không khí vào trang web đó sẽ gây lãng phí tiền bạc.

Quy tắc trung thực: nếu hơn 30% số phiên của bạn không bao giờ vượt quá 250A, thì thiết bị đầu cuối hỗn hợp của S1 sẽ tiết kiệm chi tiêu phần cứng; nếu ít hơn 10% sẽ ở mức dưới 250A thì S2 đơn giản hơn. Giữa các dải đó đều hoạt động, vì vậy hãy quyết định phần đệm và phương thức truy cập. Viết tỷ lệ xuống trước cuộc họp; nó giải quyết hầu hết các tranh luận.

Tại sao AMPPAL bán cả hai phiên bản mà không đẩy một phiên bản nào

Cả hai tủ đều được sản xuất trên cùng một dây chuyền nên các chứng chỉ và phụ tùng thay thế đều giống nhau cho cả hai lựa chọn.

Thời gian thực hiện là 15-20 ngày làm việc và moq một đơn vị cho cấu hình hàng tồn kho của cả hai mẫu.

Các kỹ sư hiện trường chạy dự báo kết hợp phiên và đề xuất S1 hoặc S2 với các con số trên giấy.

Hơn một triệu bộ sạc được phân phối vào năm 2024, cộng với hơn 200 trạm trong mạng riêng của AMPPAL.

Giá EXW, FOB Ninh Ba hoặc CIF; hỗn hợp thiết bị đầu cuối S1 có thể được cấu hình tại thời điểm đặt hàng.

Chi tiết vận chuyển S1: Kích thước, Trọng lượng, Toán container

Tủ S1 có kích thước 1750 x 1200 x 900mm sử dụng diện tích thùng giống như các ngăn xếp 240kW và 360kW, vì vậy các địa điểm đã chạy thiết bị AMPPAL có thể sử dụng lại kế hoạch nâng của họ.

Một bộ S1 hoàn chỉnh (tủ cộng với hai thiết bị đầu cuối chất lỏng và hai thiết bị đầu cuối không khí) nặng khoảng 1000-1200kg và tải hai bộ trên một container 40 feet. Súng làm mát bằng không khí di chuyển trong thùng; súng lỏng đựng trong hộp lót xốp.

Tài liệu: hóa đơn thương mại, phiếu đóng gói, vận đơn, giấy chứng nhận xuất xứ, báo cáo kiểm tra lô. Trích dẫn cơ sở EXW, FOB Ninh Ba hoặc CIF.

Gói dịch vụ S1: Thẻ, chất làm mát và phụ tùng

Bảo hành 2 năm bao gồm tủ, cả dòng thiết bị đầu cuối và phần cứng kiểm soát truy cập.

Phụ tùng cho thiết bị đầu cuối hàng không và chất lỏng sẽ được vận chuyển trong vòng 3-5 ngày làm việc kể từ Nhạc Thanh.

Kiểm tra OCPP từ xa hàng quý bao gồm chẩn đoán bộ lập lịch và trình đọc.

Thiết bị đầu cuối chất lỏng tuân theo quy trình kiểm tra chất làm mát 6 tháng tương tự; thiết bị đầu cuối không khí chỉ cần kiểm tra đầu nối.

Kênh WhatsApp chuyên dụng kết nối bạn với kỹ sư hậu mãi có số sê-ri trong hồ sơ.

Những lỗi S1 thường gặp: Sai và Đúng

Sai: Coi S1 là S2 nhỏ hơn và giả sử có cùng bố cục khoang. Phải: Dấu chân S1 và kết hợp thiết bị đầu cuối có thể cấu hình được; xác định kế hoạch vịnh trước khi đổ đệm.

Sai: Bỏ qua bài kiểm tra đầu đọc thẻ trước khi đi vào hoạt động. Phải: Chạy thí điểm 50 lá bài; phần sụn của đầu đọc và phần phụ trợ cần một ngày căn chỉnh.

Sai: Đặt hai khoang chất lỏng 600A trên cùng một xe buýt và mong đợi công suất 960kW. Bên phải: Bể bơi có công suất 480kW; hai phiên 600A đầy đủ hiện tại chia sẻ nó.

Sai: Quên bảng đèn LED khi đặt mua phụ tùng. Bên phải: Đặt mua một bảng đèn LED dự phòng cho mỗi bốn ngăn xếp; đó là bộ phận có nhiều khả năng bị xe đâm nhất.

Sai: Giả sử sau này khoang khí có thể chuyển thành chất lỏng. Bên phải: Các vịnh được nối dây theo chủng loại tại nhà máy; chọn hỗn hợp cuối cùng tại thời điểm đặt hàng.

Ba người mua chọn S1 và tại sao

Một tập đoàn khách sạn ở Dubai vận hành chiếc S1 trong một gara ngầm, nơi có chiếc tủ nhỏ gọn nằm gọn bên cạnh đoạn đường dốc và đầu đọc thẻ tích hợp với hệ thống chìa khóa phòng của họ. Người quản lý cơ sở phàn nàn rằng bảng đèn LED sáng vào ban đêm; bây giờ họ làm mờ nó sau nửa đêm thông qua cài đặt HMI.

Một nhà điều hành đội xe Kenya với 25 xe buýt điện và một nhóm xe tải nhỏ cũ đã chọn S1 cho khoang làm mát bằng không khí mà kỹ thuật viên địa phương của họ có thể bảo dưỡng mà không cần đào tạo về chất làm mát. The liquid lanes get used about 12% of the time, exactly as forecast.

Một chuỗi siêu thị Tây Ban Nha đã so sánh S1 và S2 cho ba bãi đậu xe và chọn S1 cho hai gara đô thị cộng với S2 cho một cửa hàng trên đường cao tốc. Trưởng nhóm mua sắm của họ cho biết bảng so sánh mà AMPPAL cung cấp giúp việc đăng ký nội bộ trở nên dễ dàng. Các gara đi vào hoạt động vào tháng 3 năm 2026 mà không cần trang bị thêm.

Câu hỏi thường gặp về S1 và S2

Hỏi: Sự khác biệt thực sự giữa S1 và S2 là gì?

Đáp: S1 kết hợp một tủ nhỏ gọn với các thiết bị đầu cuối khí/lỏng hỗn hợp và truy cập thẻ; S2 kết hợp một tủ lớn hơn với các thiết bị đầu cuối chất lỏng 600A thuần túy dành cho các cơ sở do ứng dụng quản lý.

Hỏi: Sau này S1 có thể nâng cấp lên trạng thái lỏng hoàn toàn không?

Đáp: Không. Các khoang thiết bị đầu cuối được nối dây tại nhà máy, vì vậy hãy chọn hỗn hợp mà bạn dự kiến ​​tại thời điểm đặt hàng.

Hỏi: Cái nào rẻ hơn?

Đáp: S1 tốn ít chi phí mua và vận chuyển hơn, nhưng nếu mỗi khoang chạy 600A thì S2 sẽ lãng phí ít công suất hơn.

Hỏi: Cả hai đều hỗ trợ các đầu nối giống nhau phải không?

Đáp: Có, CCS1, CCS2, GB/T, CHAdeMO và NACS trên cả hai mẫu máy.

H: S1 có cần ứng dụng điện thoại để truy cập không?

Trả lời: Không. Vuốt thẻ và mã QR hoạt động ngoại tuyến; OCPP được sử dụng để thanh toán và đo từ xa.

Hỏi: S2 có êm hơn S1 không?

A: Gần giống nhau; cả hai tủ đều được làm mát bằng không khí cưỡng bức. Thiết bị đầu cuối chất lỏng chạy êm hơn súng hơi khi đầy tải.

Hỏi: Thời gian thực hiện cho một trong hai mô hình là bao lâu?

A: 15-20 ngày làm việc đối với cấu hình chứng khoán sau khi gửi tiền.

Hỏi: Dự án NEOM đã sử dụng mô hình nào?

Trả lời: 500 thiết bị làm mát bằng chất lỏng đều đến từ cùng dây chuyền sản xuất sản xuất S2 480kW này.
