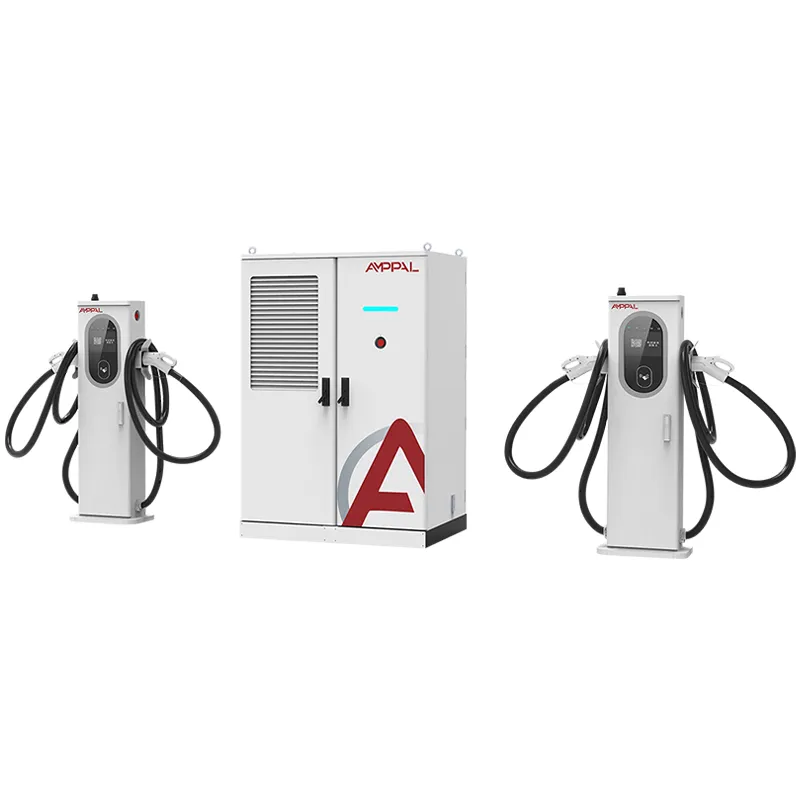

Hệ thống điện sạc nhanh DC làm mát bằng chất lỏng 480kW dành cho mạng EV thương mại

Hệ thống nguồn sạc nhanh DC làm mát bằng chất lỏng AMPPAL 480kW dành cho mạng EV thương mại (AF-DC-480-LC-S2) là ngăn sạc DC làm mát bằng chất lỏng 480kW có các đầu cực làm mát bằng chất lỏng 600A giải quyết các giới hạn vật lý của cáp làm mát bằng không khí: súng mỏng hơn, nhẹ hơn, mát hơn mà một tay có thể xử lý. Hiệu suất đỉnh 94,5%, DC200-1000V, IP54, CCS1/CCS2/GB/T/CHADeMO/NACS, OCPP 1.6/2.0. Được chứng nhận CE/TUV/CB/CCC/UL, 15-20 ngày làm việc kể từ nhà máy Nhạc Thanh, bảo hành 2 năm. Hỏi AMPPAL để biết giá AF-DC-480-LC-S2 và bảng thông số cáp lỏng.

Gửi yêu cầu

Mô tả Sản phẩm

Ngăn xếp S2 480kW theo thuật ngữ đơn giản

AF-DC-480-LC-S2 là bộ sạc 480kW với một lựa chọn có chủ ý: mọi thiết bị đầu cuối đều được làm mát bằng chất lỏng ở mức 600A và vòng làm mát chạy qua cáp và súng chứ không chỉ mô-đun nguồn. Tủ chính 1850 x 1850 x 1000mm cung cấp dòng điện đến các thiết bị đầu cuối đủ mỏng để người lái nâng bằng một tay.

Vật lý là không thể tha thứ. Dòng điện một chiều 600A chạy qua dây đồng cần tiết diện dây dẫn khoảng 240mm2; được bọc trong lớp cách nhiệt, một sợi cáp làm mát bằng không khí có kích thước đó nặng khoảng 7-8kg mỗi mét và đủ cứng để chống lại người dùng. Đẩy dòng điện tương tự qua một sợi cáp mỏng hơn và đồng sẽ đạt nhiệt độ 90°C trong vòng vài phút.

Làm mát bằng chất lỏng phá vỡ sự đánh đổi đó. Chất làm mát lưu thông bên trong áo khoác, mang nhiệt đi tại nguồn và làm cho dây dẫn co lại đến kích thước thực tế. Kết quả là cụm súng và cáp đủ nhẹ để cắm bằng một tay ở dòng điện 600A.

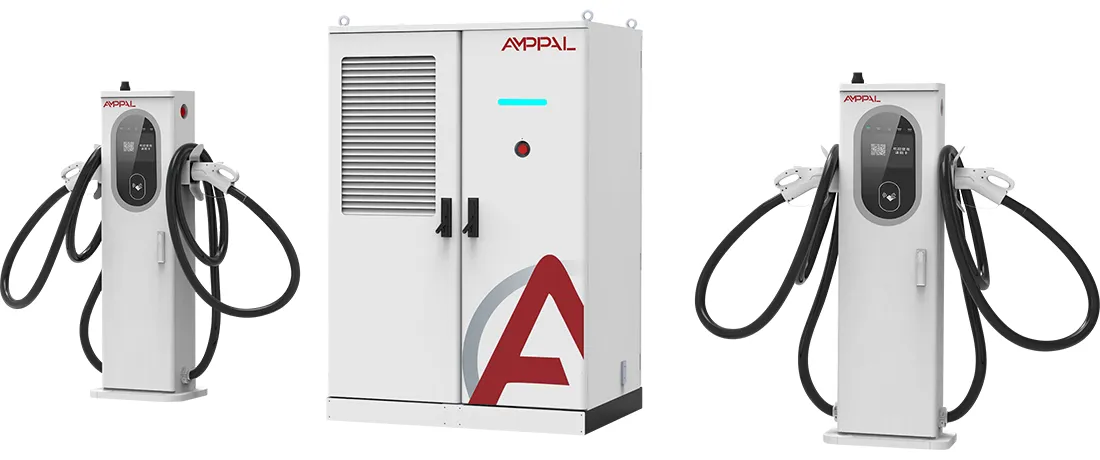

480kW Liquid-Cooled DC Fast Charging Power System for Commercial EV Networks

Cáp làm mát bằng chất lỏng 600A thay đổi gì cho trang web của bạn

Công thái học bằng một tay: súng và cáp làm mát bằng chất lỏng có trọng lượng nhẹ hơn khoảng 60% so với cụm làm mát bằng không khí được định mức cho cùng dòng điện, điều này rất quan trọng trong những ngày làm việc 16 giờ.

Nhiệt độ cáp duy trì ở mức gần 40°C ở 600A liên tục nên vỏ cao su không bị mềm, đầu nối không bị nhão và điện trở tiếp xúc luôn ổn định.

Cáp mỏng hơn có thể vươn xa hơn: cáp lỏng dài 5 mét thực sự linh hoạt, do đó, một đầu cuối phục vụ cả cổng sạc phía trước và phía sau mà không cần súng thứ hai.

Vòng làm mát được bịt kín: một máy bơm nhỏ và bộ tản nhiệt bên trong thiết bị đầu cuối di chuyển chất làm mát ở tốc độ dòng cố định, không có máy làm lạnh, không cần cấp nước và không có hệ thống ống nước bên ngoài.

Duy trì 600A là điểm: trong đó súng làm mát bằng không khí phải giảm sau 15-20 phút sử dụng dòng điện tối đa, thiết bị đầu cuối chất lỏng giữ 600A trong thời gian xe yêu cầu.

Bể 480kW phía sau nó cho phép hai xe tải 800V hoặc ba chiếc sedan chạy cùng lúc mà không làm đói lẫn nhau.

Thông số kỹ thuật

tham số	Đặc điểm kỹ thuật
Người mẫu	AF-DC-480
Công suất đầu ra định mức	480kW
Tủ chính (mm)	1850 × 1850 × 1000
Phần cuối	600A làm mát bằng chất lỏng
Điện áp đầu vào	AC380V±15%
Dải điện áp đầu ra	DC200-1000V
HMI	Màn hình cảm ứng 7"
Hiệu suất cao nhất	94,5%
Lớp bảo vệ	IP54
Đầu nối tương thích	CCS1/CHAdeMO/CCS2/GB/T/NACS
Nhiệt độ hoạt động	-25°C ~ +50°C
Bảo hành	Tiêu chuẩn 2 năm

Năm hồ sơ trang web nên xem xét S2

Bộ sạc đường cao tốc hàng đầu nơi chủ sở hữu xe điện cao cấp đánh giá địa điểm dựa trên trọng lượng tay cầm và độ cứng của cáp.

Làn đường dành cho xe tải, xe tải điện có kiến trúc 800V kéo 600A trong 30-60 phút.

Các vị trí hành lang phải duy trì các phiên hoạt động nhanh liên tục mà không bị giảm nhiệt.

Các miếng đệm đô thị chật hẹp, nơi các dây cáp dài và cứng được làm mát bằng không khí sẽ chặn khu vực lân cận.

Trưng bày các trạm nơi người vận hành muốn trọng lượng cáp thấp nhất có thể cho người lái xe lớn tuổi.

Bên trong vòng cáp làm mát bằng chất lỏng

Vòng lặp bắt đầu bên trong thiết bị đầu cuối: máy bơm DC đẩy chất làm mát qua một ống chạy hết chiều dài của vỏ cáp, bọc khối tiếp xúc đầu nối và quay trở lại bộ tản nhiệt nhỏ làm mát bằng không khí. Tốc độ dòng chảy và nhiệt độ đầu vào được theo dõi và máy bơm chạy bất cứ khi nào thiết bị đầu cuối được cắm vào, không chỉ trong khi sạc.

Nhiệt được loại bỏ ở nơi nó được tạo ra. Khối tiếp xúc 600A, dây dẫn cáp và tay cầm đều nằm bên trong vòng lặp nên không có khối nào vượt quá khoảng 45°C ngay cả trong ngày 50°C. Ngược lại, làm mát bằng không khí sẽ truyền nhiệt vào vỏ cáp và phụ thuộc vào không khí xung quanh có thể đã nóng.

Bởi vì vòng lặp được bịt kín và chất làm mát là chất lỏng điện môi không dẫn điện nên không có nước, không có đường ăn mòn và không có nguy cơ đóng băng ở nhiệt độ xuống tới -25°C. AMPPAL chỉ định chất lỏng và định mức ống, đồng thời mạch điện được kiểm tra áp suất tại nhà máy trước khi đóng thùng.

Đường mòn giấy: Chứng chỉ và báo cáo thử nghiệm

Các chứng chỉ CE, TUV, CB, CCC và UL bao gồm AF-DC-480-LC-S2 và súng làm mát bằng chất lỏng có chứng nhận đầu nối riêng.

Mạch làm mát được kiểm tra áp suất ở áp suất vận hành gấp 2 lần và cụm ống mềm được lấy mẫu trong bài kiểm tra độ uốn 20.000 chu kỳ.

Điện trở cách điện ở 1000VDC và tính liên tục của mặt đất được kiểm tra trên mỗi thiết bị.

Quá trình xác nhận nhiệt chạy liên tục ở dòng điện 600A trong 8 giờ trên dàn tải, với đầu dò trên cáp, súng và đầu nối.

IP54 theo IEC 60529 và khả năng chống đột biến theo IEC 61000-4-5 là một phần của hồ sơ kiểm tra hàng loạt.

Báo cáo thử nghiệm được gửi cùng với lô hàng để làm giấy tờ hải quan, bảo hiểm và lưới điện.

Tám bước sản xuất tủ S2

Các tấm vỏ được cắt bằng laser trên máy TRUMPF và được tạo hình bằng máy CNC.

Tủ được sơn tĩnh điện ngoài trời.

Các mô-đun nguồn được lắp ráp trên đường dây DC chuyên dụng.

Súng và cáp làm mát bằng chất lỏng được chế tạo trên một băng ghế sạch riêng biệt có chứa chất làm mát kín.

Thanh cái và bộ dây điện cao thế được lắp đặt bằng các dụng cụ điều khiển mô-men xoắn.

Robot FANUC đặt các mô-đun và vòng làm mát được kiểm tra áp suất sau khi nối dây.

Cấu hình chương trình cơ sở và OCPP được flash và khớp với phần phụ trợ của bạn.

Quá trình đốt cháy dàn tải kéo dài 48 giờ ở công suất 480kW trước khi kiểm tra và đóng thùng lần cuối.

600A có đáng không? Một câu trả lời thẳng thắn

Hãy mua S2 nếu trang web của bạn thực sự tải 600A: xe tải 800V, xe sedan cao cấp hoặc hành lang có các phiên chạy nhanh liên tục. Đó là điều kiện duy nhất mà phần cứng cáp lỏng tự chi trả, thường trong vòng 12-18 tháng chỉ sử dụng.

Đừng mua nó nếu lưu lượng truy cập của bạn là xe 400V dưới 250A. Một thiết bị 480kW làm mát bằng không khí hoặc thiết bị đầu cuối hỗn hợp S1 sẽ có giá thấp hơn và súng chất lỏng 600A không bao giờ nhìn thấy 600A là một điều xa xỉ khi phải bảo trì. Đừng mua nó nếu nhóm của bạn không thể tiến hành kiểm tra chất làm mát 15 phút sáu tháng một lần.

Nếu bạn vẫn đang so sánh S1 với S2, hãy nhớ rằng S1 luôn có sẵn các thiết bị đầu cuối được làm mát bằng không khí trong khi S2 thì không. S2 là giải pháp dài hạn rõ ràng hơn khi bạn đã quyết định trang web này là trang web hoàn toàn cao cấp.

Năm lý do cụ thể để mua S2 từ AMPPAL

S2 công suất 480kW được xây dựng trong cùng một nhà máy Yueqing đã cung cấp 500 thiết bị làm mát bằng chất lỏng cho dự án hydro xanh NEOM ở Ả Rập Saudi.

Thời gian thực hiện 15-20 ngày làm việc và moq một đơn vị cho cấu hình chứng khoán.

Gói chứng chỉ đầy đủ và tờ thông số kỹ thuật của cáp lỏng được gửi kèm theo thiết bị.

Hơn 200 trạm trong mạng điều hành riêng của AMPPAL, do đó dữ liệu lỗi trường sẽ được phản hồi vào thiết kế.

Định giá EXW, FOB Ninh Ba hoặc CIF với kỹ sư có tên tuổi trong suốt thời gian thực hiện dự án.

Cách thức vận chuyển S2: Đóng thùng và tải container

Tủ chính S2 có kích thước 1850 x 1850 x 1000mm và được vận chuyển trong thùng gỗ dán gia cố được xếp chồng lên nhau. Mỗi thiết bị đầu cuối làm mát bằng chất lỏng di chuyển trong hộp lót xốp riêng với vòng chất làm mát được đổ đầy và bịt kín trước.

Một S2 có hai bến là bố trí container 40 feet tiêu chuẩn; thùng được bắt vít vào ray sàn và các hộp thiết bị đầu cuối được buộc bên cạnh nó. Tổng trọng lượng mỗi bộ là khoảng 1300-1500kg.

Chứng từ vận chuyển: hóa đơn thương mại, phiếu đóng gói, vận đơn, giấy chứng nhận xuất xứ và báo cáo kiểm tra lô. Chúng tôi báo giá EXW, FOB Ninh Ba hoặc CIF.

Bảo trì chất làm mát là một phần của gói bảo hành

Bảo hành 2 năm bao gồm ngăn xếp, thiết bị đầu cuối, mô-đun và mạch làm mát được bịt kín.

Bộ dụng cụ nạp chất làm mát và kẹp ống sẽ được giao trong vòng 3-5 ngày làm việc; nhà máy công bố thông số chất lỏng để bạn có thể tìm nguồn tại địa phương.

Kiểm tra từ xa hàng quý bao gồm các xu hướng nhiệt độ nước làm mát mà bơm báo hiệu bị mòn sớm.

Danh sách kiểm tra dịch vụ 6 tháng (mức nước làm mát, kẹp ống, độ mòn đầu nối) được cung cấp bằng năm ngôn ngữ.

Kênh WhatsApp chuyên dụng kết nối bạn với kỹ sư hậu mãi, người biết số sê-ri của bạn.

Xử lý súng làm mát bằng chất lỏng: Sai vs Đúng

Sai: Sử dụng nước máy hoặc chất làm mát chung trong vòng lặp. Đúng: Chỉ sử dụng chất lỏng điện môi AMPPAL chỉ định; phốt bơm và định mức ống phụ thuộc vào nó.

Sai: Cuộn chặt dây cáp lỏng trên mặt đất giữa các buổi tập. Đúng: Để nó nằm phẳng hoặc treo trên móc được cung cấp; cuộn dây chặt làm xoắn ống bên trong.

Sai: Giả sử thiết bị đầu cuối tự nguội khi rút phích cắm. Phải: Máy bơm dừng khi súng được lắp vào đế; giữ thiết bị đầu cuối trong bóng râm để tránh bị ngấm nhiệt trước lần cắm tiếp theo.

Sai: Thay thế súng lỏng đã cũ bằng thiết bị làm mát bằng không khí trong kho. Bên phải: Khoang đầu cuối S2 được nối dây và làm mát cho súng lỏng; sử dụng đơn vị 600A phù hợp.

Sai: Bỏ qua đợt kiểm tra sáu tháng vì vòng lặp đã được niêm phong. Bên phải: Kiểm tra mức độ, kẹp và độ mòn của đầu nối; một máy bơm bị hỏng sẽ rẻ hơn nhiều so với việc thay thế một đầu nối bị hỏng.

Phản hồi của nhà điều hành sau sáu tháng sử dụng dịch vụ 600A

Một nhà điều hành hành lang Hà Lan đã chạy hai chiếc S2 tại một trung tâm dịch vụ từ tháng 8 năm 2025. Người điều hành điểm sạc của họ đã đo nhiệt độ cáp súng ở 42°C sau phiên 600A kéo dài 40 phút trong môi trường xung quanh 28°C và các tài xế nhận xét về tay cầm đèn. Khiếu nại của họ: bệ thiết bị đầu cuối quá nặng để nâng lên trong quá trình bảo trì tấm lót.

Một nhà phát triển trang web Hoa Kỳ đang thử nghiệm khả năng tương thích NACS cho biết cáp lỏng dài 5 mét đã chạm tới cổng sau của một chiếc xe bán tải mà không cần định vị lại chiếc xe tải, điều mà họ không mong đợi từ một khẩu súng 600A. Họ đánh dấu thời gian sản xuất phụ tùng thay thế là rủi ro chính và đặt mua một thiết bị đầu cuối dự phòng cùng với ngăn xếp.

Một tổng kho của Úc chạy xe tải hạng nặng đã đẩy chiếc S2 hết tốc độ 600A trong thời gian ba giờ. Dữ liệu nhiệt được giữ nguyên, nhưng kỹ sư công trường muốn có một ống dài hơn; AMPPAL hiện cung cấp cáp lỏng dài 7 mét dưới dạng chi tiết đơn hàng tùy chỉnh.
