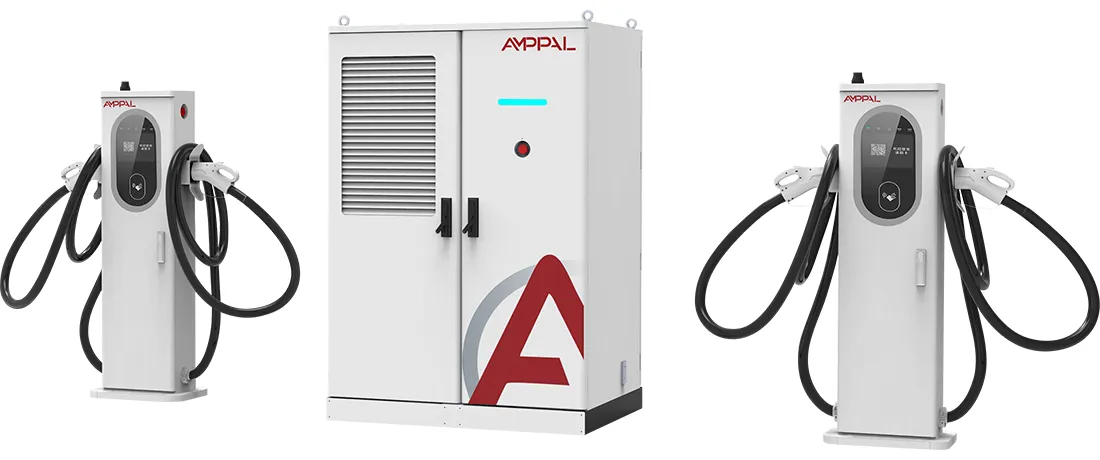

Ngăn sạc EV công suất cao làm mát bằng chất lỏng 360kW cho các trung tâm sạc của hạm đội

Giới thiệu Bộ nguồn AF-DC-360

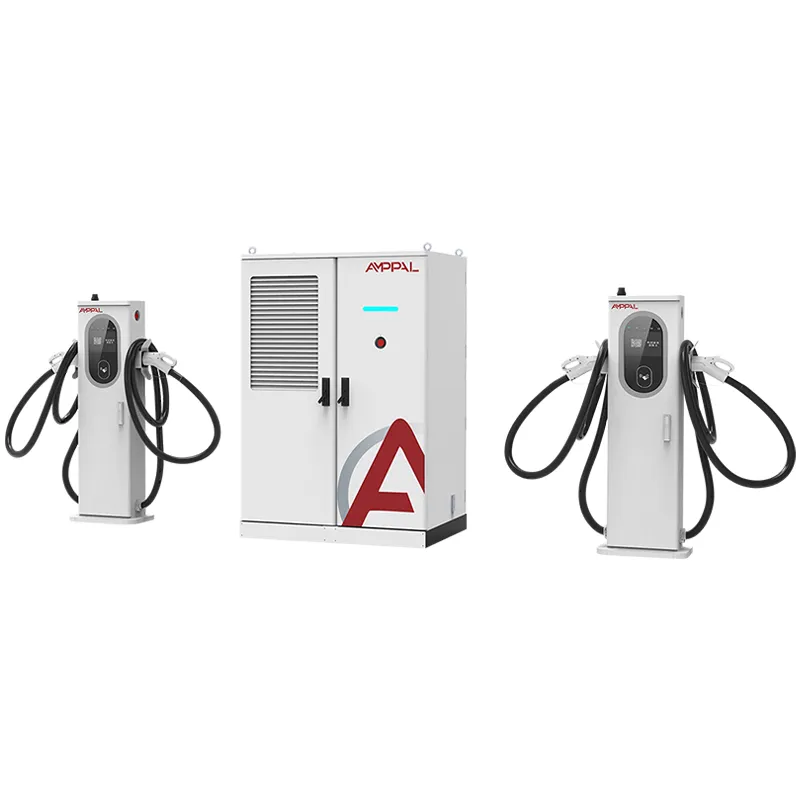

AF-DC-360-LC-S1 là một ngăn sạc có nguồn điện thay vì ổ cắm cố định. Đầu ra DC 360kW của nó nằm sau một bộ lập lịch truyền dòng điện đến bất kỳ thiết bị đầu cuối nào cần nó, từng giây một, thay vì khóa một phần cố định cho mỗi khoang.

Đó là toàn bộ sự khác biệt giữa một chồng và một hàng cọc có đầu ra cố định. Bốn đống rác 90kW có công suất thải bất cứ khi nào một khoang trống; một nhóm 360kW định tuyến lại nguồn điện nhàn rỗi đó đến khu vực bận rộn, do đó, cùng một địa điểm sẽ cung cấp nhiều phiên hơn mỗi ngày. Câu nói duy nhất đó là lý do tại sao các ngăn xếp gộp hiện thống trị các công trình xây dựng hành lang mới trên khắp Châu Âu và Vùng Vịnh.

Tủ có cùng dòng thiết bị đầu cuối hỗn hợp như mẫu 240kW của chúng tôi: súng làm mát bằng không khí 250A dành cho ô tô hàng ngày và súng làm mát bằng chất lỏng 600A/800A dành cho bệ 800V. Hồ bơi không quan tâm đến loại cáp nào được lấy từ nó.

Năm lý do khiến bể bơi 360kW đánh bại các cọc sạc đầu ra cố định

Một khoang có thể hấp thụ toàn bộ 360kW: một chiếc xe sedan hoặc xe tải 800V sạc hết công suất của ngăn khi nó là phương tiện hoạt động duy nhất, giúp giảm gần một nửa thời gian phiên cao điểm so với bố cục cố định 120kW mỗi khoang.

Công suất nhàn rỗi không bao giờ nhàn rỗi: bộ lập lịch sẽ phân bổ lại nguồn điện từ các bộ sạc trống sang các bộ sạc đang hoạt động, do đó, mức sử dụng trung bình trong 16 giờ một ngày thường cao hơn 25-40% so với các bộ sạc phân bổ cố định trên cùng một lưu lượng.

Logic ưu tiên mà bạn có thể điều chỉnh: ngăn xếp dự trữ dòng điện tối thiểu cho mỗi ô tô được kết nối, do đó, xe sedan đường dài và xe taxi đều về đích, chỉ ở tốc độ khác nhau.

Hiệu suất giữ ở mức cao nhất 94,5% cho dù một ngăn hay sáu ngăn đang kéo, vì các mô-đun nguồn nằm trong dải hoạt động hiệu quả nhất của chúng.

OCPP 1.6/2.0 hiển thị dữ liệu năng lượng theo từng khoang theo thời gian thực, do đó bạn có thể lập hóa đơn trung thực cho mỗi kWh và công bố trạng thái trực tiếp của khoang trong ứng dụng của mình.

Nhóm thiết bị đầu cuối hỗn hợp (250A không khí / 600A/800A chất lỏng) có nghĩa là bể phục vụ taxi 400V và các thiết bị cao cấp 800V từ một tủ.

Thông số kỹ thuật

Những vị trí có doanh thu cao mang lại quyền lực chia sẻ

Các hành lang đường cao tốc nơi các phiên xếp hàng hình thành vào giữa trưa trong khi các vịnh không hoạt động qua đêm.

Bãi đỗ xe tại sân bay và trung tâm chuyển tuyến với thời gian dừng từ 40 phút đến 6 giờ.

Các trung tâm dịch vụ gọi xe kết hợp nạp tiền trong 30 phút với tính phí chậm qua đêm.

Các địa điểm chuyển đổi xăng sang EV, nơi máy biến áp được cố định nhưng cơ cấu phương tiện liên tục thay đổi.

Các hành lang tuyến đường du lịch có các cao điểm theo mùa mạnh mẽ, nơi nguồn điện tổng hợp sẽ hấp thụ những đợt tăng đột biến vào cuối tuần.

Cách thức di chuyển nguồn điện giữa các thiết bị đầu cuối trong thời gian thực

Nhóm 360kW được xây dựng từ các mô-đun nguồn song song cấp nguồn cho một bus DC. Bộ điều khiển đọc yêu cầu hiện tại từ mọi thiết bị đầu cuối được kết nối cứ sau vài trăm mili giây, sau đó phân bổ nhóm theo thứ tự ưu tiên: trước tiên là các làn làm mát bằng chất lỏng đang hoạt động, sau đó là các làn làm mát bằng không khí, với mức tối thiểu có thể định cấu hình cho mỗi làn.

Khi một ô tô 800V yêu cầu 600A và không có gì khác được kết nối, ngăn xếp sẽ dành toàn bộ công suất cho ô tô đó; BMS riêng của xe đặt trần. Khi sáu chiếc ô tô cắm điện, nguồn điện tương tự sẽ được cắt linh hoạt và chiếc ô tô đến trước sẽ được chia phần cho đến khi hết pin. Quá trình chuyển đổi được chuyển đổi mềm, do đó, một chiếc xe đã sạc sẽ không bao giờ bị giảm khi phiên mới bắt đầu.

Kết quả được đo bằng mức sử dụng chứ không phải sản lượng cao nhất. Những người vận hành chạy các ngăn xếp 360kW báo cáo mức sử dụng trung bình 40-55% trong ngày so với 20-30% đối với các cọc phân bổ cố định trên lưu lượng tương tự, điều này làm thay đổi phép toán hoàn vốn trên máy biến áp và đất.

Bằng chứng tuân thủ: CE, TUV, CB, CCC, UL

Các chứng chỉ CE, TUV, CB, CCC và UL đi kèm với thiết bị; AF-DC-360 chia sẻ dòng chứng nhận của nó với các ngăn xếp 240kW và 480kW.

Mỗi tủ đều vượt qua bài kiểm tra điện trở cách điện 1000VDC và kiểm tra tính liên tục của đất trước khi đưa vào vận hành.

Dự trữ tải dự phòng trong 48 giờ sẽ chạy nhóm ở công suất tối đa 360kW, luân chuyển công suất giữa các khoang ảo để thực hiện bộ lập lịch.

Các thử nghiệm phía lưới điện bao gồm khả năng chống đột biến theo IEC 61000-4-5 và hoạt động hài hòa trên đầu vào AC380V.

Khả năng xâm nhập IP54 được xác minh theo tiêu chuẩn IEC 60529 bằng cách phun nước có kiểm soát lên đệm cửa và các đầu vào cáp.

Báo cáo kiểm tra theo từng đợt đi kèm với hồ sơ lô hàng để làm thủ tục hải quan và lưới điện.

Tám bước bên trong nhà máy Nhạc Thanh

Công nghệ cắt laser TRUMPF và đột CNC định hình các tấm vỏ theo dung sai.

Các tấm di chuyển qua dây chuyền sơn tĩnh điện để hoàn thiện ngoài trời.

Các mô-đun nguồn được xây dựng trên dây chuyền lắp ráp DC chuyên dụng.

Thanh cái và dây cáp được lắp đặt bằng các dụng cụ điều khiển mô-men xoắn.

Robot FANUC xử lý vị trí mô-đun, giảm thiệt hại khi xử lý.

Phần sụn và cấu hình OCPP được flash để phù hợp với phần phụ trợ của bạn.

Ngăn xếp đầy đủ chạy thử tải trong ngân hàng tải trong 48 giờ với chu trình lên lịch.

Cuộc kiểm tra cuối cùng 14 điểm sẽ xóa đơn vị để đóng thùng.

Định cỡ một nhóm quyền lực: Một nhóm lớn hay một số nhóm nhỏ?

Mua AF-DC-360 khi các phiên đến không đều. Một địa điểm có 60% ô tô xuất hiện trong khung thời gian 4 giờ sẽ luôn lãng phí nguồn điện cố định; hồ bơi chuyển đổi sự không đồng đều đó thành công suất có thể sử dụng được.

Đừng mua nó nếu địa điểm của bạn là một kho hàng tư nhân sạc cùng tám xe tải qua đêm với công suất 40-60kW mỗi chiếc. Bộ sạc cố định đơn giản hơn có giá thành thấp hơn và tính linh hoạt của hồ bơi không bao giờ được sử dụng. Đừng mua nó nếu kết nối lưới của bạn bị giới hạn dưới 360kW; ngăn xếp không thể tạo ra năng lượng mà nguồn cấp dữ liệu không thể cung cấp.

Nếu bạn đang chọn giữa 240kW và 360kW trên ngân sách máy biến áp, hãy mô hình cả hai: ngăn xếp 240kW đáp ứng hầu hết lưu lượng xe sedan, trong khi 360kW bổ sung thêm biên độ giúp ngăn chặn khiếu nại xếp hàng trong thời gian cao điểm. AMPPAL sẽ chạy ước tính mức sử dụng với dữ liệu lưu lượng truy cập của bạn trước khi bạn cam kết.

Tại sao các nhà nhập khẩu sắp xếp lại đơn hàng từ AMPPAL

Thời gian thực hiện 15-20 ngày làm việc đối với cấu hình chứng khoán, với moq một đơn vị.

Các thông số kết hợp thiết bị đầu cuối tùy chỉnh và OCPP được định cấu hình tại thời điểm đặt hàng, không phải sau khi giao hàng.

Giấy tờ đầy đủ CE/TUV/CB/CCC/UL đi cùng với hàng hóa.

Hơn một triệu bộ sạc được phân phối vào năm 2024, cùng với hơn 200 trạm trong mạng điều hành của AMPPAL.

Định giá EXW, FOB Ninh Ba hoặc CIF với kỹ sư tài khoản chuyên dụng.

Các mô-đun nguồn dự phòng được báo giá theo giá xuất xưởng cho những người mua thường xuyên, do đó, việc lập kế hoạch về thời gian hoạt động luôn ở mức giá rẻ.

Vận chuyển ngăn xếp 360kW: Kích thước và điều khoản

Tủ 1750 x 1200 x 900mm được vận chuyển trong thùng xuất khẩu bằng gỗ dán, với thiết bị đầu cuối hỗn hợp được đặt trong các thùng carton có lót xốp riêng biệt. Lô hàng hoàn chỉnh nặng khoảng 950-1150kg tùy theo hỗn hợp súng.

Hai ngăn xếp cho mỗi container 40 feet là gói tiêu chuẩn; thùng được bắt vít vào ray sàn và buộc chặt để chống dịch chuyển. Một xe nâng dọn dẹp tại cảng của bạn.

Tài liệu: hóa đơn thương mại, phiếu đóng gói, vận đơn, giấy chứng nhận xuất xứ, báo cáo kiểm tra lô. Cơ sở báo giá là EXW, FOB Ninh Ba hoặc CIF tùy thích.

Dịch vụ duy trì hoạt động của bể bơi

Bảo hành 2 năm bao gồm ngăn xếp, thiết bị đầu cuối và mô-đun, bao gồm cả lỗi mạch làm mát.

Các phụ tùng thay thế như đầu nối chất lỏng và ống làm mát sẽ được gửi đi trong vòng 3-5 ngày làm việc.

Mô-đun cờ kiểm tra tình trạng OCPP từ xa hàng quý bị trôi trước khi tính phí một phiên.

Kiểm tra mức chất làm mát và kẹp ống trong 6 tháng đối với các thiết bị đầu cuối chất lỏng, kèm theo danh sách kiểm tra đa ngôn ngữ.

Một dòng WhatsApp trực tiếp tới kỹ sư biết số sê-ri của thiết bị của bạn.

Vận hành ngăn xếp sức mạnh chung: Sai và đúng

Sai: Giả sử mỗi khoang nhận được 90kW chỉ vì ngăn xếp là 360kW. Đúng: Dòng điện tối thiểu trên mỗi khoang là cài đặt bạn kiểm soát, vì vậy hãy định cấu hình cài đặt đó trước khi khởi chạy.

Sai: Ưu tiên tất cả các thiết bị đầu cuối chất lỏng và bỏ đói các khoang khí. Đúng: Cân bằng bảng ưu tiên để taxi vẫn về đích trong khoảng thời gian hợp lý.

Sai: Định cỡ cáp đầu vào cho 240kW vì dùng chung nhóm. Phải: Nguồn cấp AC vẫn là 360kW; kích thước bộ ngắt và cáp để có đầu ra đầy đủ.

Sai: Thăm dò phần phụ trợ cứ sau 30 giây và gọi đó là thời gian thực. Phải: Sử dụng sự kiện OCPP 2.0 hoặc cuộc thăm dò 5 giây để biết trạng thái trực tiếp.

Sai: Bỏ qua việc kiểm tra sức khỏe từ xa hàng quý. Phải: Quá trình kiểm tra kéo dài 15 phút sẽ phát hiện ra một mô-đun bị lỗi trước khi nó ngừng hoạt động ở mức cao nhất.

Người mua ở ba quốc gia nói gì

Một nhà điều hành UAE gần sân bay Dubai đã chạy một chiếc AF-DC-360 từ tháng 9 năm 2025 trên bệ 8 khoang. Họ đo được mức sử dụng trung bình là 47% vào các ngày trong tuần, tăng từ 26% trên các thiết bị 120kW cố định cũ của họ và lượng người xếp hàng vào giờ ăn trưa giảm từ 25 phút xuống còn khoảng 8. Điều khó chịu của họ: tiếng ồn trong tủ rất dễ nhận thấy vào ban đêm, vì vậy họ đã di chuyển nó cách tường khách sạn 12 mét. Thời gian ngừng hoạt động trong năm tháng đầu tiên: bằng không.

Một nhà điều hành dịch vụ gọi xe Thái Lan ở Bangkok sử dụng kho cho 40 tài xế; cài đặt dòng điện tối thiểu giữ cho taxi ở mức 60kW trong khi những chiếc sedan hàng đầu chiếm phần còn lại. Họ yêu cầu một đồng hồ đo OCPP thứ hai cho mỗi thiết bị đầu cuối để thanh toán cho tài xế mà AMPPAL đã thêm miễn phí vào chương trình cơ sở.

Một khu vực hành lang ở Croatia với một ống khói 360kW và sáu khoang đã hấp thụ tốt đợt nước dâng mùa hè; lời phàn nàn duy nhất của chủ sở hữu là ba chiếc ô tô 800V đồng thời có thể vượt qua bể bơi và họ lên kế hoạch xây dựng dàn thứ hai vào năm 2027.

Câu hỏi thường gặp về chia sẻ quyền lực dành cho người vận hành trang web

Hỏi: Việc chia sẻ năng lượng động thực sự thay đổi điều gì đối với người lái xe?

Đáp: Họ nhận thấy sức mạnh cao hơn khi trang web yên tĩnh và chia sẻ công bằng trong thời gian cao điểm, thay vì giới hạn cứng trên mỗi khoang.

Hỏi: Hồ bơi có thể cung cấp toàn bộ 360kW cho một ô tô không?

Trả lời: Có, khi đây là thiết bị đầu cuối hoạt động duy nhất, tối đa giới hạn sạc của ô tô; BMS của ô tô, chứ không phải ngăn xếp, quyết định tỷ giá cuối cùng.

Hỏi: Làm cách nào để lập hóa đơn cho mỗi phiên một cách công bằng?

Trả lời: OCPP báo cáo dữ liệu kWh trên mỗi thiết bị đầu cuối, do đó chương trình phụ trợ của bạn sẽ lập hóa đơn chính xác cho những gì mỗi khoang thu được.

Hỏi: Có bao nhiêu thiết bị đầu cuối phù hợp với hồ bơi?

Đáp: Lên đến 8, trong bất kỳ hỗn hợp súng không khí 250A và súng lỏng 600A/800A.

Hỏi: Có bắt buộc phải sử dụng máy biến áp lớn hơn không?

Đáp: Ngăn xếp cần có nguồn cấp dữ liệu 360kW đầy đủ để phân phối; với một máy biến áp nhỏ hơn, nó sẽ tự động giới hạn.

Hỏi: Từ lúc đặt hàng đến khi giao hàng mất bao lâu?

A: 15-20 ngày làm việc đối với cấu hình chứng khoán.

Hỏi: Phần mềm lập lịch có được bảo hành không?

Trả lời: Có, chương trình cơ sở được bảo hành trong 2 năm với các bản cập nhật miễn phí.

Hỏi: Tôi có thể bắt đầu ở mức 240kW và nâng cấp tủ sau không?

A: Không, tủ được đánh giá tại thời điểm đặt hàng; chọn 360kW ngay bây giờ nếu máy biến áp hỗ trợ.
