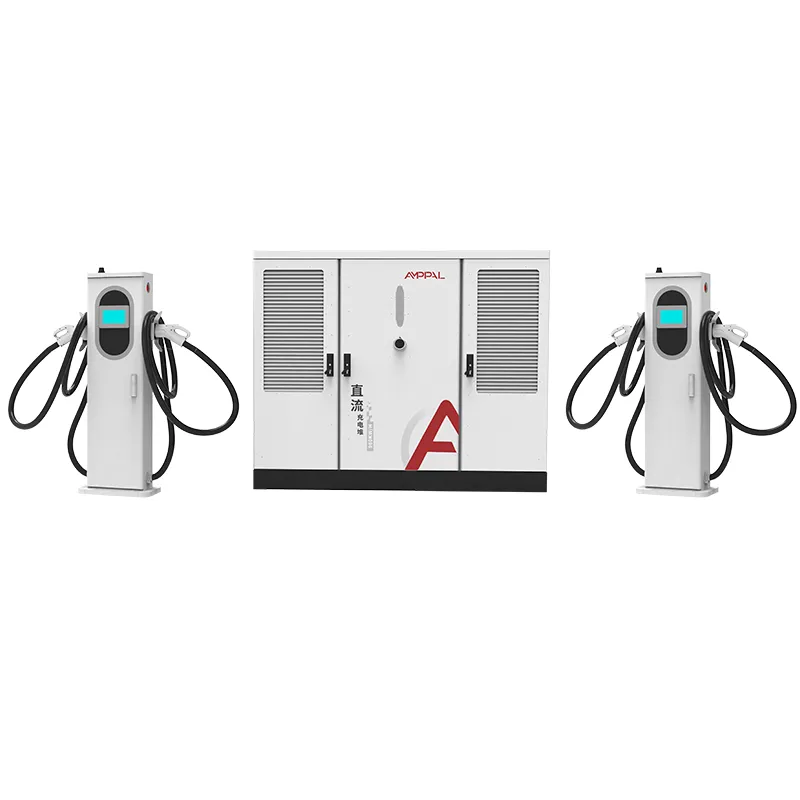

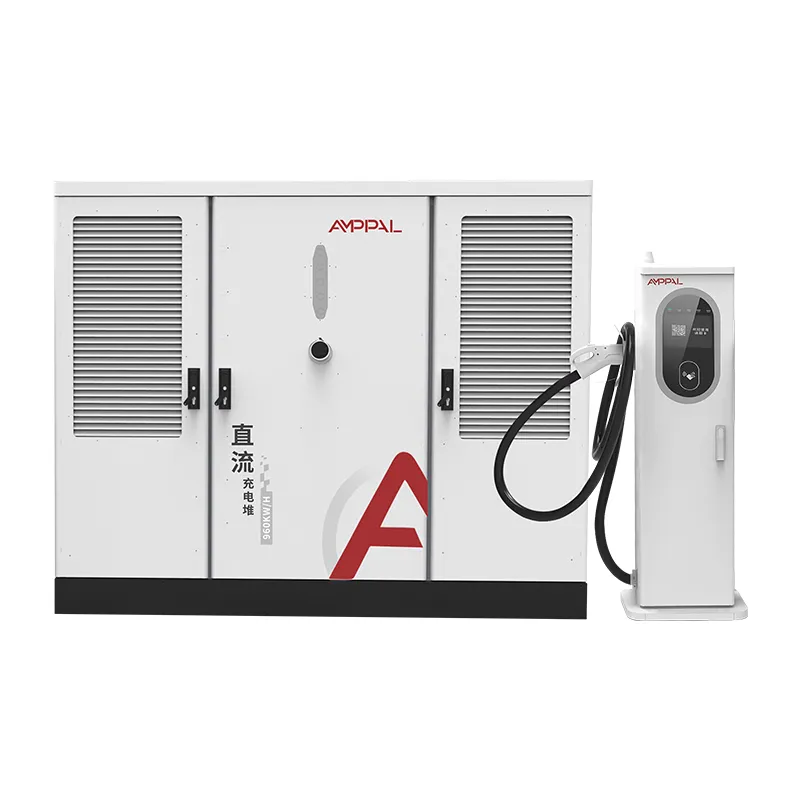

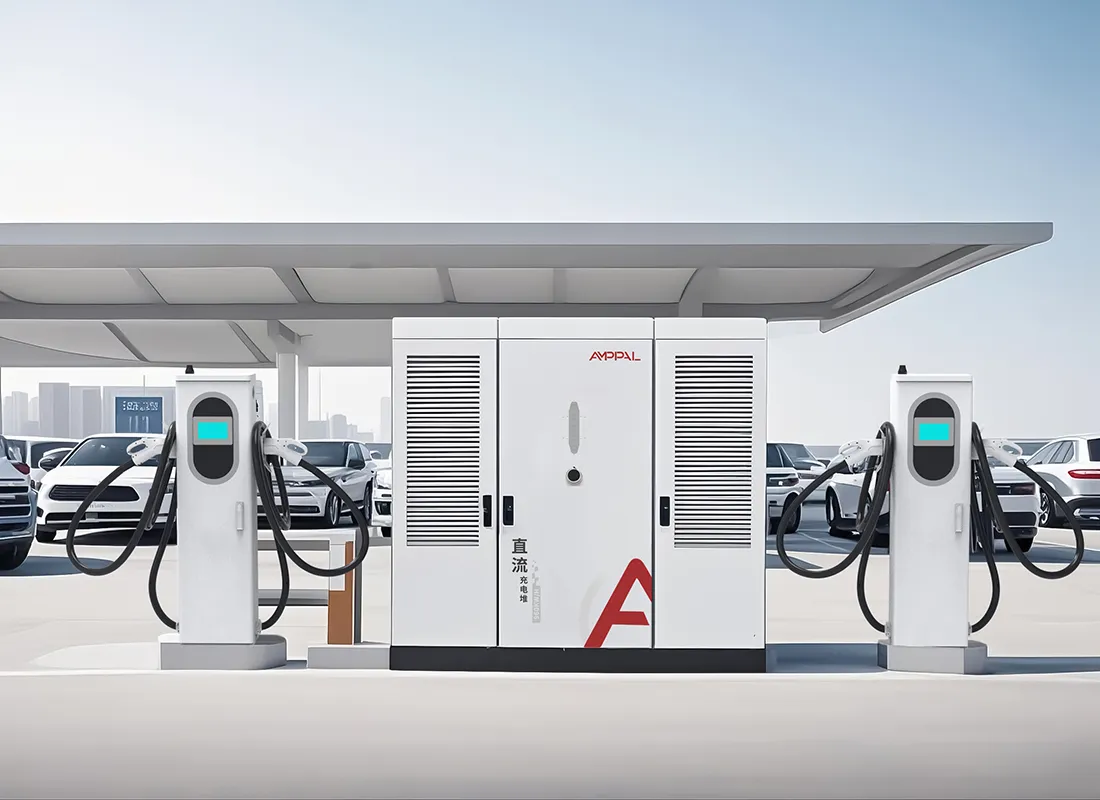

Ngăn sạc EV công suất cao làm mát bằng chất lỏng 960kW dành cho các trung tâm sạc quy mô lớn

Ngăn xếp 960kW dùng để làm gì

AF-DC-960 là một ngăn sạc làm mát bằng chất lỏng 960kW nhắm đến một loại địa điểm: trung tâm cấp megawatt, nơi xe tải, xe buýt và các đội xe công suất lớn phải nạp đầy nhanh chóng. Tủ 2200 x 1800 x 1000mm của nó chứa một nguồn điện 960kW cung cấp cho các thiết bị đầu cuối làm mát bằng chất lỏng 600A, mỗi thiết bị có khả năng hoạt động với dòng điện đầy đủ. Thang đo đó không phải là về tốc độ vì lợi ích riêng của nó; đó là việc giữ cho những chiếc xe 40 tấn đúng tiến độ.

Sạc megawatt không phải là bộ sạc ô tô quy mô lớn. Nó thay đổi công trình dân dụng, kết nối lưới điện, nhà máy làm mát và kế hoạch bảo trì. Hệ thống này được xây dựng dựa trên thực tế đó và trải nghiệm gần megawatt của AMPPAL — 500 thiết bị làm mát bằng chất lỏng cho dự án hydro xanh NEOM ở Ả Rập Saudi — đã định hình cách phân phối nó.

Các trang web cần loại sức mạnh này ngày nay còn sớm, nhưng hướng đi đã ổn định. AF-DC-960 là phần cứng dành cho hướng đi đó.

Năm lý do khiến các cơ sở Megawatt bắt đầu với AF-DC-960

Một bể chứa 960kW cho phép một thiết bị đầu cuối phục vụ một xe tải ở dòng điện 600A trong khi ba toa xe sạc ở mức 120kW mỗi chiếc, tất cả đều từ cùng một tủ.

Thiết bị đầu cuối làm mát bằng chất lỏng 600A duy trì dòng điện tối đa trong 40-90 phút mà không giảm công suất nhờ vòng làm mát kín.

Hiệu suất ở quy mô này chính là tiền: ở mức 960kW, khoảng cách giữa 94,5% và 92% là khoảng 24kW tổn thất liên tục — một hóa đơn sưởi ấm, không phải một chú thích cuối trang.

Đầu ra DC200-1000V trải rộng trên xe tải 400V và xe tải 800V, do đó trung tâm không bị khóa đối với một thế hệ xe.

Vỏ IP54 và hoạt động từ -25°C đến +50°C, với tủ được thiết kế để lắp đặt ngoài trời tại các vị trí hành lang xa.

OCPP 1.6/2.0 với tính năng đo từ xa trên mỗi thiết bị đầu cuối, điều mà người vận hành dự án cần cho các hợp đồng tính toán năng lượng và thời gian hoạt động.

Thông số kỹ thuật

Năm trường hợp sử dụng phù hợp với 960kW

Kho xe tải điện có thời gian quay vòng 40-90 phút là hạn chế vận hành.

Bãi hậu cần cảng di chuyển xe đầu kéo container, xe đầu cuối theo lịch trình cố định.

Các siêu trung tâm đường cao tốc được lên kế hoạch sạc megawatt trong các chương trình hành lang 2027-2030

Các địa điểm khai thác mỏ và khai thác đá có vận chuyển điện, nơi có sẵn cảm ứng cấp megawatt.

Các dự án công nghiệp và hydro xanh cần khối sạc năng lượng cao trung tâm, theo mô hình NEOM.

Từ nguồn cấp điện lưới đến ắc quy xe tải: Con đường 960kW

Nguồn điện AC380V±15% đi vào tủ, thông qua các mô-đun song song trên một bus DC và đi ra tới 8 thiết bị đầu cuối. Nhóm 960kW được phân chia linh hoạt: một chiếc xe tải có thể lấy mọi thứ nó yêu cầu, trong khi bốn chiếc ô tô chia sẻ phần còn lại mà không giảm xuống dưới mức tối thiểu.

Phía lưới điện là phần mà hầu hết các dự án đều đánh giá thấp. Ở đầu ra tối đa, đầu vào tiêu thụ khoảng 1.460A mỗi pha, do đó, AF-DC-960 thường được cấp điện từ một máy biến áp chuyên dụng, với thiết bị đóng cắt MV và phối hợp bảo vệ của địa điểm được thiết kế trước khi đổ tấm đệm. Một địa điểm có công suất 960kW không có nghiên cứu về máy biến áp là kiểu hư hỏng phổ biến nhất mà chúng tôi thấy trong các dự án megawatt.

Về phía phương tiện, thiết bị đầu cuối chất lỏng 600A đàm phán với BMS của xe tải và giữ dòng điện cho đến khi pin giảm dần, điều này biến thời gian nghỉ trưa 40 phút thành khoảng thời gian có thể sử dụng được.

Chứng nhận và Tiêu chuẩn QA quy mô NEOM

Các chứng chỉ CE, TUV, CB, CCC và UL bao gồm dòng AF-DC-960.

Mỗi tủ đều vượt qua các bài kiểm tra điện trở cách điện 1000VDC và tính liên tục nối đất, cộng với khả năng chạy thử toàn tải trong 48 giờ ở công suất 960kW.

Độ bền của đầu nối được lấy mẫu ở 20.000 chu kỳ và vòng chất làm mát được kiểm tra áp suất ở áp suất vận hành gấp 2 lần.

IP54 theo IEC 60529 và khả năng chống đột biến theo IEC 61000-4-5 đều có trong hồ sơ kiểm tra hàng loạt.

Đối với các hợp đồng dự án, AMPPAL phát hành các báo cáo thử nghiệm theo từng đợt và theo yêu cầu, chứng kiến ​​việc kiểm tra tại nhà máy Yueqing.

Dây chuyền QA tương tự đã cung cấp các thiết bị làm mát bằng chất lỏng NEOM sản xuất AF-DC-960, do đó tiêu chuẩn kiểm tra đã được chứng minh tại hiện trường.

Xây dựng tủ 960kW: Tám bước

Vỏ 2200 x 1800 x 1000mm được cắt bằng laser trên máy TRUMPF và được tạo hình bằng CNC.

Tủ chạy qua dây chuyền sơn tĩnh điện cho độ bền ngoài trời.

Các mô-đun nguồn được lắp ráp thành bộ phù hợp trên đường dây DC chuyên dụng.

Súng lỏng 600A được chế tạo trên băng ghế sạch với chất làm mát được làm kín.

Thanh cái và dây dẫn dòng điện cao được điều khiển bằng mô-men xoắn; vòng lặp được kiểm tra áp suất.

Robot FANUC đặt các mô-đun nặng.

Cấu hình chương trình cơ sở và OCPP được flash vào phần phụ trợ của dự án.

Quá trình kiểm tra kéo dài 48 giờ và kiểm tra 14 điểm trước khi đóng thùng, cùng với các bức ảnh được ghi vào hồ sơ bàn giao.

Dự án Megawatt: Điều gì phải đúng trước tiên

Một địa điểm megawatt là một dự án, không phải là một cuộc mua bán. Để AF-DC-960 trở nên hợp lý, bạn cần ba thứ: kết nối lưới loại 1MVA đã được xác nhận, một nhóm sẽ thực sự tiêu thụ điện năng loại megawatt trong vòng 24 tháng và một sơ đồ dân dụng mang theo tủ 2200mm và máy biến áp của nó.

Đừng mua nó cho một trang web chỉ dành cho xe hơi. Một ngăn xếp 480kW phục vụ lưu lượng hành khách với một phần chi phí dân sự và tủ 960kW sẽ không hoạt động dưới mức định mức trong nhiều năm. Đừng mua nó nếu hợp đồng mua bán điện của bạn không thể đáp ứng được nhu cầu của các phiên megawatt. Cả hai sai lầm đều xuất hiện trong năm đầu tiên hoạt động chứ không phải trong tuần đầu tiên.

Nếu kế hoạch đội xe là thực tế thì AF-DC-960 có quy mô phù hợp: nó tránh được sai lầm phổ biến là xây dựng một trung tâm 480kW và tái xây dựng lại nó sau 18 tháng. Nhóm dự án của AMPPAL xem xét nghiên cứu lưới điện và dự báo đội tàu trước khi báo giá - và sẽ nói không nếu các con số không hỗ trợ 960kW.

Kỷ lục theo dõi: NEOM, hơn 200 trạm, một triệu đơn vị

AMPPAL đã cung cấp 500 bộ sạc làm mát bằng chất lỏng cho dự án hydro xanh NEOM ở Ả Rập Saudi, một quy mô mà ít nhà cung cấp đã giao được.

AMPPAL tự vận hành hơn 200 trạm sạc, bao gồm cả các địa điểm hàng đầu sử dụng chất lỏng hoàn toàn 480kW, vì vậy kinh nghiệm vận hành sẽ hỗ trợ cho thiết kế.

Hơn một triệu bộ sạc được giao vào năm 2024, xuất khẩu sang hơn 40 quốc gia.

Hỗ trợ dự án: đánh giá nghiên cứu lưới điện, bố trí bệ, kế hoạch vận hành và chứng kiến ​​việc kiểm tra nhà máy.

Các điều khoản EXW, FOB Ninh Ba hoặc CIF với kỹ sư dự án được chỉ định thông qua việc vận hành thử.

Hậu cần cho tủ 2200mm

Tủ 2200 x 1800 x 1000mm là loại tủ lớn nhất trong dòng tủ làm mát bằng chất lỏng và được vận chuyển trong thùng hạng nặng với các điểm nâng bằng thanh rải; bộ thiết bị đầu cuối di chuyển trong các hộp có lót xốp, kín chất làm mát.

Một tải AF-DC-960 cho mỗi container 40 feet, với thùng được bắt vít vào ray sàn; tổng trọng lượng khoảng 2000-2400kg mỗi bộ và việc dỡ hàng cần cần cẩu hoặc xe nâng công suất cao.

Tài liệu: hóa đơn thương mại, phiếu đóng gói, vận đơn, giấy chứng nhận xuất xứ, báo cáo kiểm tra lô. Báo giá cơ sở EXW, FOB Ninh Ba hoặc CIF, với các mốc quan trọng của dự án được ghi vào hợp đồng.

Chăm sóc sau quy mô dự án: Phụ tùng, chất làm mát, thời gian hoạt động

Bảo hành 2 năm bao gồm ngăn xếp, thiết bị đầu cuối, mô-đun và mạch làm mát, với các mục tiêu về thời gian hoạt động có sẵn trong hợp đồng dự án và chương trình đào tạo về vòng làm mát tại chỗ được bao gồm trong năm đầu tiên.

Mỗi trung tâm nên trang bị một mô-đun dự phòng và bộ súng dự phòng và các bộ dụng cụ sẽ được giao trong vòng 3-5 ngày làm việc.

Kiểm tra từ xa hàng quý bao gồm xu hướng chất làm mát, tình trạng mô-đun và chu kỳ đầu nối.

Danh sách kiểm tra dịch vụ 6 tháng bao gồm mức chất làm mát, kẹp ống và độ mòn của súng bằng năm ngôn ngữ.

Một kỹ sư dự án có tên sẽ tiếp tục làm việc cho đến khi vận hành thử và năm hoạt động đầu tiên.

Vận hành trang web Megawatt: Sai và đúng

Sai: Đổ miếng đệm trước khi thiết kế máy biến áp và thiết bị đóng cắt. Phải: Trình tự các công việc xây dựng phía sau nghiên cứu lưới điện; nhu cầu đầu vào 960kW xác định cách bố trí tấm đệm.

Sai: Đổ nước vào vòng làm mát như bộ tản nhiệt ô tô. Đúng: Chỉ sử dụng chất lỏng điện môi AMPPAL chỉ định; nước làm vỡ gioăng máy bơm.

Sai: Mong đợi trang web chạy trên dịch vụ 400A. Phải: Kích thước nguồn cấp dữ liệu khoảng 1.460A mỗi pha ở đầu ra tối đa và đặt giới hạn đầu vào HMI thấp hơn kết nối thực tế.

Sai: Lắp đặt tủ trong nhà kho thấp không có lối nâng. Bên phải: Rời khỏi hành lang cần trục; tủ 2200mm cần cần cẩu hoặc xe nâng công suất lớn để tiếp cận dịch vụ.

Sai: Bỏ qua phí nhu cầu khi lên lịch các phiên xe tải. Phải: Sử dụng cửa sổ lập lịch OCPP để sắp xếp các phiên megawatt ngoài giờ cao điểm của lưới.

Người quản lý dự án nói gì về việc triển khai 960kW

Một người quản lý dự án hành lang khai thác mỏ Tân Cương cho biết việc cảm ứng loại megawatt tại địa điểm của họ khiến cho hệ thống 960kW trở thành lựa chọn duy nhất phù hợp với lịch trình vận chuyển; Khiếu nại chính của họ là áp lực về thời gian thực hiện vì nhà thầu xây dựng đã hoàn thành sớm ba tuần.

Một nhà thầu cơ sở hạ tầng của Ả Rập Saudi quen thuộc với chương trình NEOM đã xem xét AF-DC-960 so với kế hoạch đội tàu cho một thành phố hậu cần. Họ coi trọng phép đo từ xa trên mỗi thiết bị đầu cuối để tính toán năng lượng; điểm khác biệt mà họ đánh dấu là các thợ điện địa phương cần một tuần đào tạo về vòng làm mát mà AMPPAL hiện cung cấp tại chỗ.

Một nhà điều hành cảng Hà Lan đã tiến hành thử nghiệm kéo dài ba tháng với một đống phục vụ máy kéo container. Thời gian hoạt động là 99,2% và độ hao mòn của đầu nối vẫn nằm trong mức dự báo; Người đứng đầu hoạt động cho biết điều đáng thất vọng duy nhất là màn hình 7 inch quá nhỏ đối với một tài sản có quy mô megawatt, mặc dù bảng điều khiển của dự án vẫn thực hiện giám sát thực sự. Dữ liệu thử nghiệm hiện được cung cấp cho cuộc đấu thầu trung tâm năm 2027 của họ.

Câu hỏi thường gặp về dự án Megawatt

Hỏi: AF-DC-960 có thể sạc được cho ô tô không?

Đáp: Có, nhưng nó được thiết kế cho xe tải và trung tâm; đối với các địa điểm chỉ dành cho ô tô, hệ thống 480kW chỉ tốn một phần công việc xây dựng.

Q: Nó có thể chạy được bao nhiêu thiết bị đầu cuối?

Đáp: Tối đa 8, trong bất kỳ sự kết hợp nào, với làn đường lỏng 600A được người lập lịch trình ưu tiên.

Hỏi: Tôi cần máy biến áp nào?

A: Máy biến áp loại 1MVA chuyên dụng; ở đầu ra tối đa, đầu vào rút ra khoảng 1.460A mỗi pha ở AC380V.

Hỏi: Thời gian giao hàng là bao lâu?

A: 15-20 ngày làm việc đối với cấu hình chứng khoán; đơn đặt hàng dự án tuân theo lịch mốc quan trọng của hợp đồng.

Hỏi: Việc bảo dưỡng chất làm mát có khác biệt ở quy mô này không?

A: Không, vòng lặp có cùng thiết kế kín; áp dụng kiểm tra mức độ sáu tháng và thay đổi chất lỏng hai năm.

Hỏi: Nó có thể sạc đồng thời một chiếc xe tải 400V và một chiếc xe tải 800V không?

Đ: Có, DC200-1000V bao gồm cả hai; mỗi thiết bị đầu cuối điều chỉnh điện áp và dòng điện riêng, vì vậy các đội tàu hỗn hợp sẽ chia sẻ nhóm một cách sạch sẽ.

Câu hỏi: Chúng tôi có thể ký hợp đồng cho thời gian hoạt động nào?

Đáp: AMPPAL trích dẫn các mục tiêu về thời gian hoạt động trong hợp đồng dự án, được hỗ trợ bởi bộ dụng cụ dự phòng và chẩn đoán từ xa.

Câu hỏi: AMPPAL đã từng vận chuyển ở quy mô này trước đây chưa?

Trả lời: Có - 500 thiết bị làm mát bằng chất lỏng cho dự án hydro xanh NEOM và hơn 200 trạm đang hoạt động.
