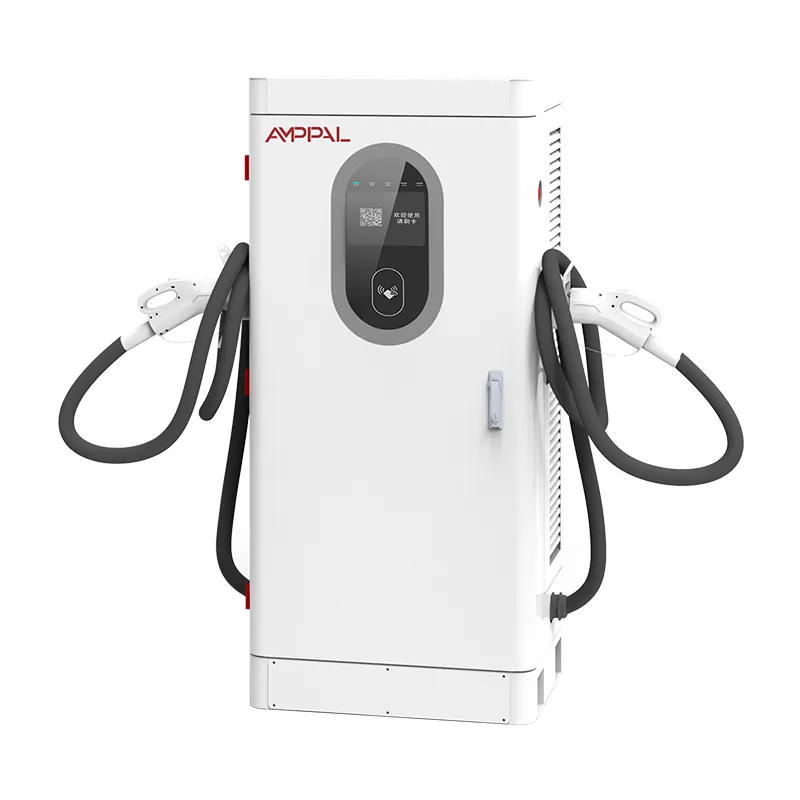

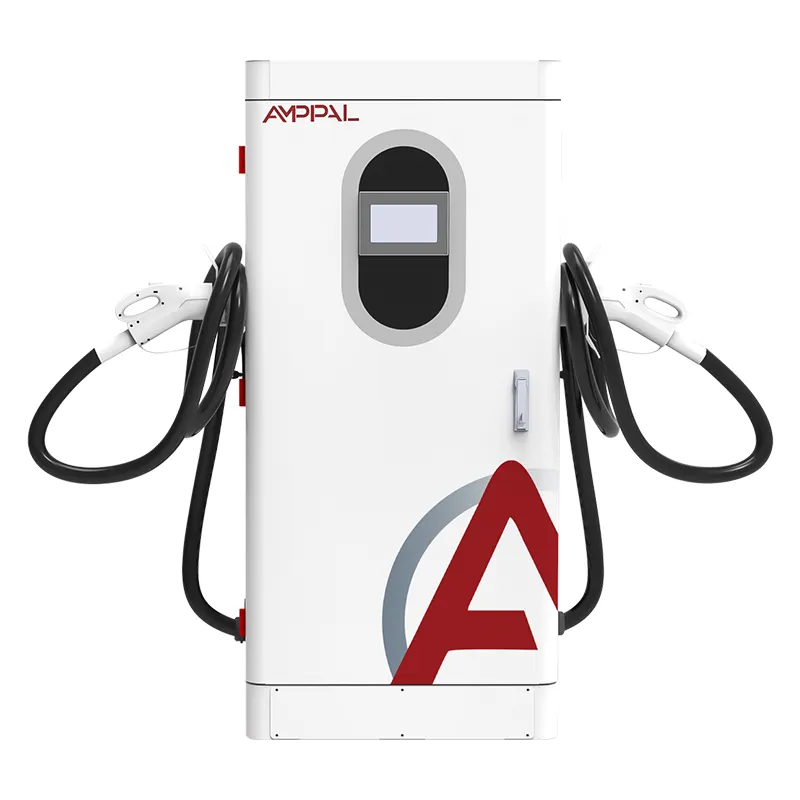

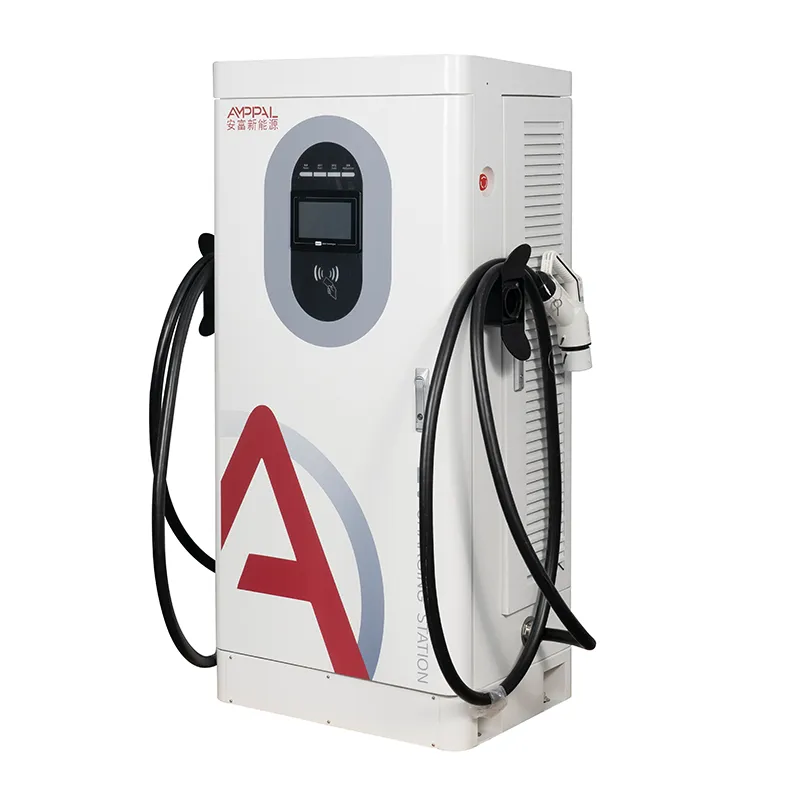

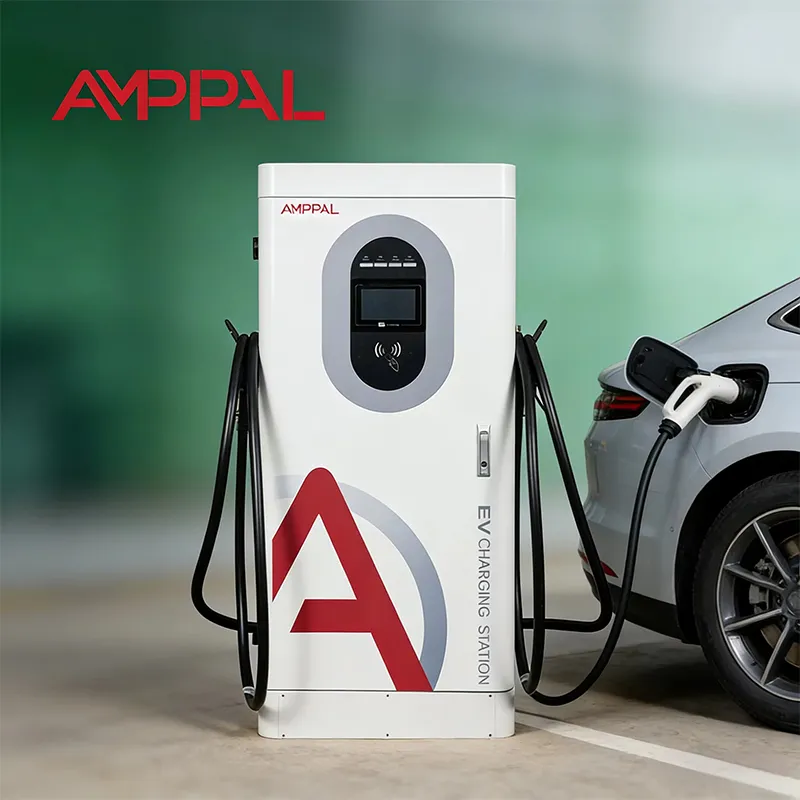

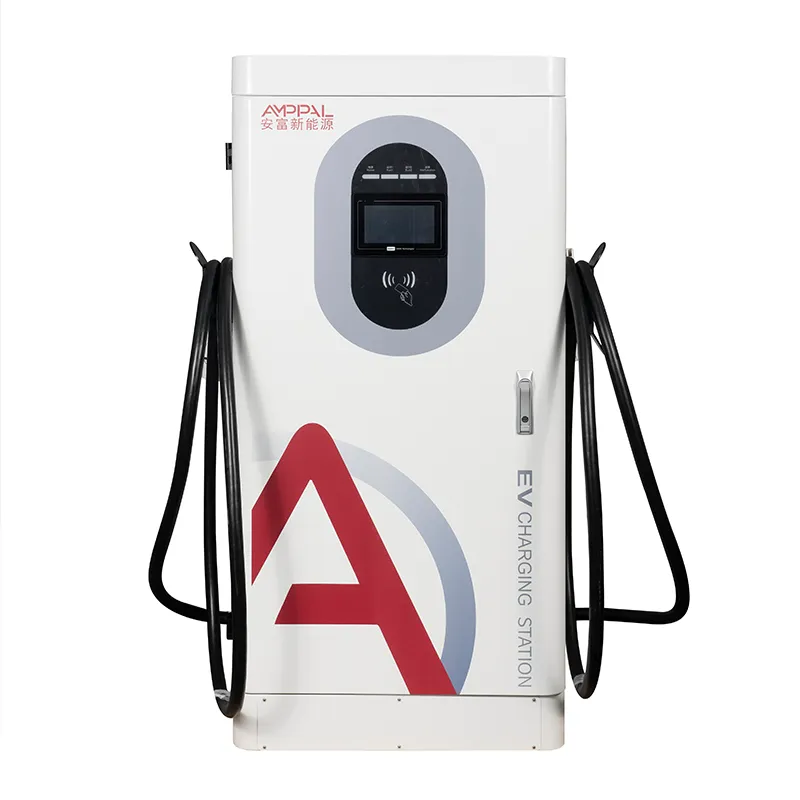

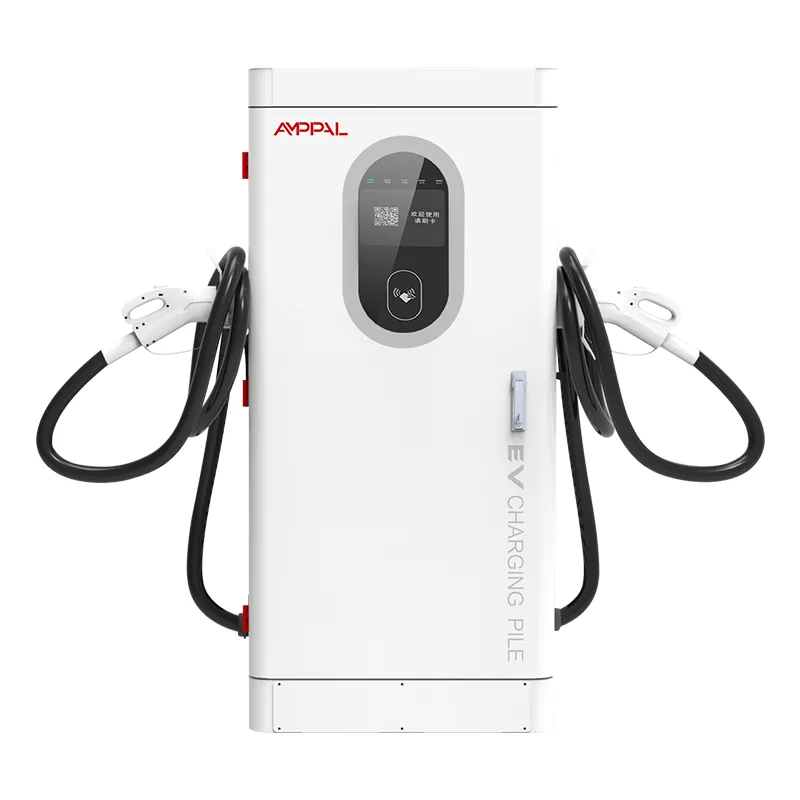

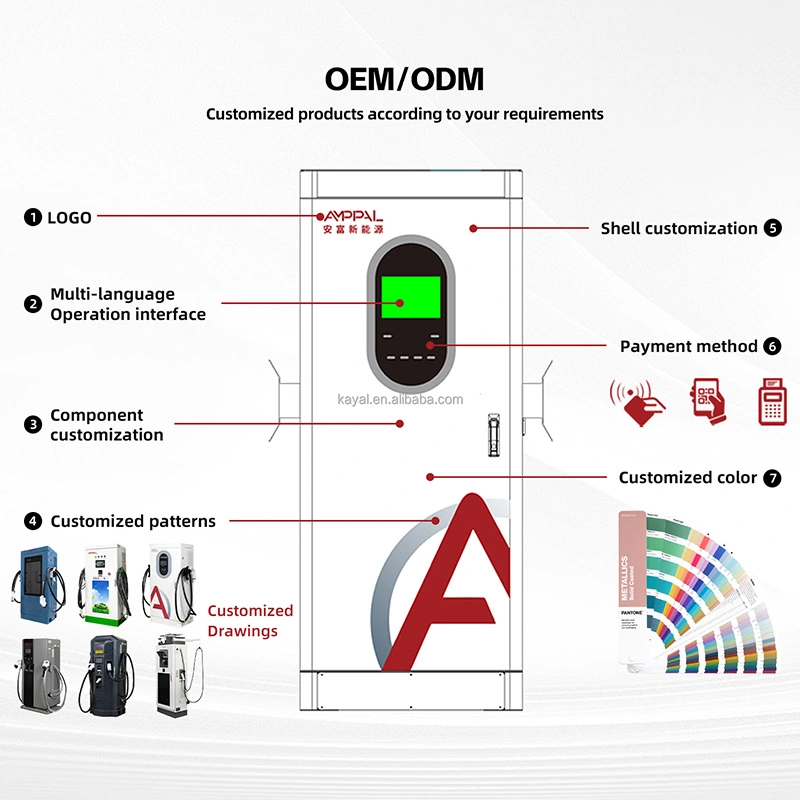

Bộ sạc DC EV tích hợp công suất cực cao 200kW dành cho đội xe buýt điện

Tủ 200kW coi phần mềm là một phần của phần cứng

Hầu hết các lỗi sạc không phải là lỗi nguồn. Chúng là những lỗi nền tảng - bộ sạc không nói chuyện, biểu giá không cập nhật, giao dịch không điều chỉnh - và chúng tốn tiền mà không thấy cầu chì nổ. AF-DC-200-Y-B-O-4-H là bộ sạc nhanh DC tích hợp 200kW được thiết kế để lớp phần mềm có thể sử dụng được như giai đoạn nguồn.

OCPP 1.6j là ngôn ngữ mà nội các này giao tiếp với chương trình phụ trợ của bạn; Ethernet, 4G và WiFi là những đường ống; RFID, APP và Plug & Charge là cách người lái xe chứng minh họ là ai. Mỗi lựa chọn sẽ ánh xạ tới một mô hình hoạt động khác nhau và trang này sẽ trình bày tất cả các lựa chọn đó theo thứ tự bạn sẽ gặp chúng. Chúng tôi cũng công bố danh sách các nền tảng mà chúng tôi đã xác thực để người mua có thể kiểm tra tính tương thích trước khi ký chứ không phải sau khi giao hàng.

Ba cách để kết nối và khi mỗi người thắng

Ethernet là mặc định cho các trạm cố định: độ trễ thấp nhất, không có vấn đề về tín hiệu và sóng mang ổn định nhất cho phiên OCPP đầy đủ.

4G phù hợp với những địa điểm ở xa và không có người giám sát, nơi hệ thống cáp đắt tiền; SIM cục bộ cùng với cài đặt APN sẽ giúp thiết bị trực tuyến trong vài phút.

WiFi phù hợp với việc lắp đặt tạm thời hoặc trong nhà dùng chung mạng hiện có, mặc dù băng tần đông đúc có thể gây ra tình trạng chậm nhịp tim.

Chuyển đổi dự phòng là tự động: tủ theo dõi nhịp tim OCPP và nếu liên kết chính bị rớt, nó sẽ chuyển sang bản sao lưu mà không cần thực hiện bước thủ công.

Dù đường ống, các giao dịch và giá trị đồng hồ đo đều được lưu trữ cục bộ trong thời gian ngừng hoạt động, do đó, khoảng cách về kết nối không bao giờ có nghĩa là khoảng cách về hồ sơ doanh thu.

Thông số kỹ thuật

Triển khai trong đó tích hợp phụ trợ quan trọng nhất

Các trạm đa thương hiệu trong đó một nền tảng phải quản lý bộ sạc từ một số nhà sản xuất mà không có trường hợp đặc biệt.

Các trang web về biểu giá thời gian sử dụng thay đổi hàng ngày và được nhà điều hành đẩy từ xa.

Mạng chuyển vùng trong đó ứng dụng tại nhà của tài xế phải ủy quyền cho bộ sạc nước ngoài.

Các tổng kho của công ty và đội xe cần báo cáo phân bổ chi phí và mức sử dụng cho mỗi tài xế.

Các dự án được trợ cấp hoặc kiểm toán trong đó mỗi kWh phải được truy nguyên theo hồ sơ giao dịch.

Quá trình triển khai OCPP 1.6j thực sự hoạt động như thế nào

Quá trình vận hành bắt đầu bằng danh tính: chúng tôi đặt sê-ri bộ sạc, phiên bản OCPP và thông tin đăng nhập tại nhà máy, sau đó bạn nhập URL máy chủ cùng với khóa ủy quyền trong HMI. Trong lần bật nguồn đầu tiên, tủ sẽ gửi BootNotification; nền tảng trả lời bằng Chấp nhận và nhịp tim, thường là 60 giây.

Tiếp theo là cấu hình: thuế quan, loại trình kết nối, cài đặt giao dịch ngoại tuyến và ngôn ngữ hiển thị dưới dạng thông báo ChangeConfiguration từ nền tảng. Sau đó, chúng tôi chạy trình tự kiểm tra tiêu chuẩn - StartTransaction, MeterValues, StopTransaction và kiểm tra DataTransfer - với nhóm của bạn trước khi thiết bị đi vào hoạt động.

Quy trình tương tự sẽ lặp lại khi bạn thay đổi nền tảng sau này, điều này thường xảy ra khi các nhà khai thác hợp nhất các chương trình phụ trợ. Không có gì ở thiết bị 200kW khóa bạn vào đám mây của một nhà cung cấp và các kỹ sư của chúng tôi có thể tham gia cuộc gọi di chuyển để duy trì quá trình chuyển giao trong vòng một giờ.

Bảo mật là một phần của cùng một thiết lập: mã hóa TLS trên kênh OCPP, khóa ủy quyền thay vì mật khẩu dùng chung và tùy chọn xoay khóa mà không cần truy cập trang web. Chứng chỉ và khóa nằm trong bộ điều khiển chứ không phải trên mạng công cộng.

Plug & Charge, RFID và APP: Những thay đổi nào cho phần phụ trợ

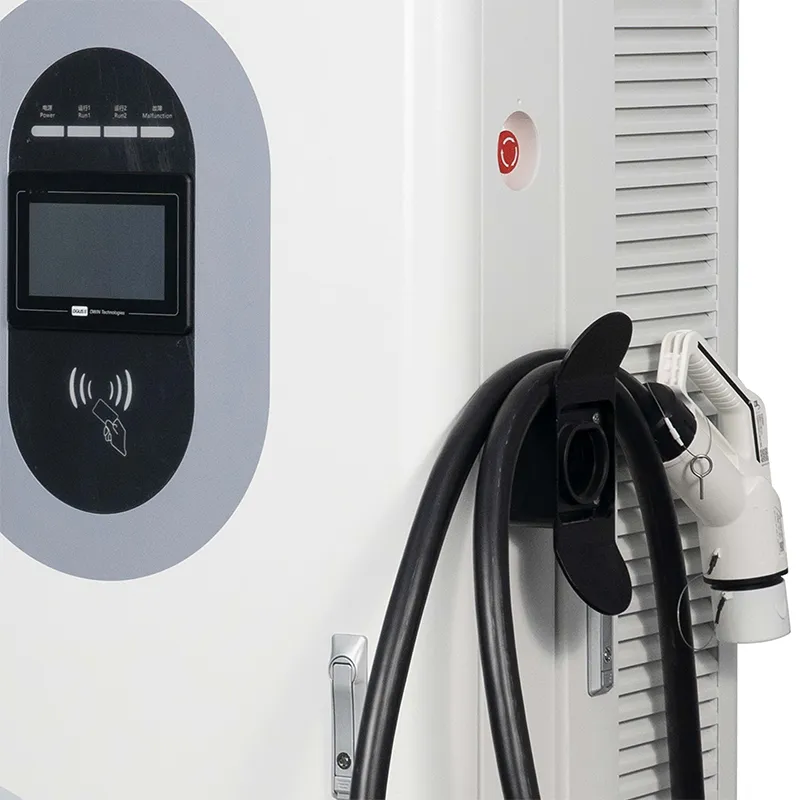

RFID là công cụ hữu hiệu: thẻ hoặc fob chạm vào đầu đọc, tủ kiểm tra danh sách trắng với nền tảng và quá trình sạc bắt đầu sau vài giây. Rẻ và quen thuộc nhưng thẻ phải được phát hành và thay thế khi bị mất.

Tính phí APP sẽ chuyển séc sang điện thoại: quét QR hoặc chọn bộ sạc trong ứng dụng, ủy quyền và phiên được liên kết với tài khoản. Không có thẻ nào để mất nhưng kết nối dữ liệu của trình điều khiển phải còn hoạt động.

Plug & Charge (ISO 15118) cho phép ô tô tự nhận dạng qua cáp bằng chứng chỉ của nó, do đó người lái xe cắm vào và bỏ đi. Đó là luồng trơn tru nhất và là luồng cần hệ thống quản lý chứng chỉ ở phần phụ trợ; chúng tôi vận chuyển tủ đã sẵn sàng và nền tảng của bạn sẽ kích hoạt điều đó. Phần phụ trợ cũng giữ các chứng chỉ hợp đồng để quyết định phương tiện nào được chấp nhận - nếu không có chúng, chiếc xe sẽ quay trở lại RFID hoặc APP.

Chứng chỉ và các bài kiểm tra hỗ trợ chúng

Các chứng chỉ CE, CB, TÜV, UL và CCC được giữ cho mẫu này và được chia sẻ theo yêu cầu.

13 chức năng an toàn nằm trong sự tuân thủ EN IEC 61851-1:2019 và 61851-23:2014.

Mỗi thiết bị đều được cài đặt chương trình cơ sở cuối cùng tại nhà máy, vì vậy phiên bản trên thùng phù hợp với chứng chỉ.

Nhật ký đầu ra, hiệu suất và độ ổn định của nhịp tim OCPP trong 48 giờ ở nhiệt độ 40°C.

Một mẫu từ mỗi mẻ chạy 96 giờ trong buồng phun muối.

Bắt tay qua mạng với máy chủ OCPP thử nghiệm là một phần của QC cuối cùng, không phải là điều gây ngạc nhiên cho khách hàng.

Đường mòn hội tám trạm

Vỏ bọc: Đục CNC, cắt laser, uốn và hàn, sau đó sơn tĩnh điện.

Các đường dây riêng biệt cho giai đoạn đầu vào AC và mô-đun nguồn DC - chúng không bao giờ dùng chung một băng ghế.

Kiểm tra đầu vào các mô-đun SiC, đầu nối, bảng RFID và thiết bị đầu cuối thẻ.

Hệ thống dây điện được điều khiển bằng mô-men xoắn với đường truyền QC trực quan trên mỗi khớp nối.

Cấu hình mạng và flash chương trình cơ sở, bao gồm cài đặt APN và máy chủ.

Thời gian hoạt động liên tục trong 48 giờ ở 40°C với thông tin liên lạc được ghi liên tục.

Kiểm tra chức năng của tất cả 13 biện pháp bảo vệ cộng với phiên OCPP mô phỏng.

Đóng gói, xếp hàng và báo cáo hình ảnh trước khi giao hàng.

Hướng dẫn định cỡ: 200kW có phải là loại công suất bạn thực sự cần không?

Nếu bạn chưa có nền tảng và không có ai điều hành thì chiếc tủ này là lựa chọn mua đầu tiên sai lầm; một mô hình chỉ có RFID đơn giản hơn sẽ hoạt động nhanh hơn. Và nếu trang web cần phiên 20-30 phút cho ô tô 400V, 120kW sẽ xóa hàng đợi tương tự với chi phí đầu tư thấp hơn.

Loại 200kW kiếm được lợi nhuận khi các phương tiện mới hơn và nhanh hơn - ô tô 800V ở tốc độ tối đa trên dải công suất không đổi 300-1000V - và khi hoạt động kinh doanh phụ thuộc vào các tính năng của nền tảng: biểu giá linh hoạt, chuyển vùng, báo cáo đội xe.

Cũng phải trung thực về mạng. Nếu trang web không có tín hiệu Ethernet hoặc 4G đáng tin cậy, chế độ ngoại tuyến bao gồm tính phí nhưng không bao gồm chẩn đoán từ xa và điều đó sẽ thay đổi gói dịch vụ của bạn.

Tại sao người mua ký hợp đồng với nhà máy chứ không phải người bán lại

Đơn hàng thử từ 1 chiếc cho thị trường mới; giá container từ 10 chiếc.

Kho đóng tàu trong 15-20 ngày làm việc; Thương hiệu OEM thêm 7-10 ngày.

Hỗ trợ cấu hình OCPP với nhóm nền tảng của bạn trong quá trình vận hành thử.

Cập nhật chương trình cơ sở và ghi chú phát hành trực tiếp từ nhà sản xuất trong thời hạn bảo hành.

Bản sao chứng chỉ, báo cáo thử nghiệm và tài liệu phù hợp nối tiếp để kiểm tra.

Đóng gói, tải và xuất tài liệu

Mỗi tủ được vận chuyển thẳng đứng trong một thùng gỗ dán có kích thước khoảng 1720 × 850 × 660 mm, được đệm bằng các góc xốp và bịt kín để chống ẩm. Mắt nâng giữ cho thiết bị được thăng bằng trong khi di chuyển xe nâng hoặc cần cẩu.

Kế hoạch chất hàng được tính toán từ kích thước thùng cho mỗi đơn hàng; bốn tủ cho mỗi container 40 feet là một kế hoạch điển hình, được giằng ở các thanh ray buộc.

Hóa đơn thương mại, phiếu đóng gói và các giấy chứng nhận đi kèm với lô hàng; bản sao giấy chứng nhận gốc đi bằng chuyển phát nhanh.

Hậu mãi: Hoạt động từ xa và thời hạn 2 năm

Bảo hành tiêu chuẩn hai năm đối với các mô-đun, bộ điều khiển, HMI và đầu nối, với sự hỗ trợ phần mềm cơ sở trong suốt thời hạn.

Các thay đổi về cấu hình và tham số từ xa được thực hiện với bạn qua phiên trực tiếp - không cần truy cập trang web để cập nhật về giá cả hoặc ngôn ngữ.

Các bản cập nhật chương trình cơ sở được đẩy qua mạng bằng đường dẫn khôi phục nếu bản phát hành hoạt động sai.

Chúng tôi cùng bạn phân tích nhật ký OCPP khi có vấn đề về giao dịch hoặc nhịp tim xuất hiện trên nền tảng của bạn.

Bảng điều khiển và mô-đun dự phòng được dự trữ; việc trao đổi mô-đun mất khoảng 45 phút tại chỗ.

Cài đặt và thiết lập mạng: Sai vs Đúng

Sai: dựa vào WiFi công cộng để có trạm cố định. Phải: Ethernet hoặc 4G là chính, chỉ WiFi là dự phòng.

Sai: bỏ qua kiểm tra APN trước khi đưa vào vận hành. Phải: kiểm tra SIM tại hiện trường với bài kiểm tra đếm dữ liệu vào ngày đầu tiên.

Sai: để nguyên mật khẩu mặc định của nhà sản xuất. Bên phải: cài đặt HMI và thông tin xác thực truy cập từ xa ở lần bật nguồn đầu tiên.

Sai: giả sử tính phí ngoại tuyến có nghĩa là doanh thu ngoại tuyến. Đúng: định cấu hình biểu giá ngoại tuyến và kiểm tra báo cáo đối chiếu hàng tuần.

Sai: nâng cấp firmware vào giờ cao điểm. Đúng: lên lịch cập nhật cho cửa sổ có lưu lượng truy cập thấp bằng kế hoạch khôi phục.

Sai: ghi đè cấu hình đang hoạt động trong quá trình cập nhật. Đúng: xuất bộ tham số trước, do đó quá trình khôi phục sẽ khôi phục chính xác trạng thái trước đó.

Ba báo cáo hiện trường về tích hợp phụ trợ

Một nhà điều hành đội xe của Malaysia vận hành các đơn vị 200kW cho xe tải giao hàng chạy điện và cần báo cáo cho từng tài xế. Quá trình tham gia OCPP mất một buổi chiều với kỹ sư của chúng tôi trong cuộc gọi; khiếu nại xuất hiện sau đó là có thật - chương trình cơ sở đầu tiên xây dựng các giá trị đồng hồ đo được ghi lại theo các khoảng thời gian lẻ, được khắc phục bằng cách đẩy mạng trong vòng một tuần.

Một nhà bán lẻ nhiên liệu ở Thổ Nhĩ Kỳ đã tham gia một công ty tổng hợp chuyển vùng để phục vụ các tài xế nước ngoài. Plug & Charge đã được bật ở phía bệ mà không cần chạm vào tủ và RFID vẫn hoạt động như một giải pháp dự phòng cho những chiếc xe cho thuê không có chứng chỉ.

Một địa điểm ở miền nam Chile có mạng 4G không ổn định và không có tùy chọn Ethernet. Chế độ ngoại tuyến giữ cho các phiên hoạt động trong thời gian ngừng hoạt động trong hai ngày và các giao dịch xếp hàng được điều chỉnh một cách rõ ràng khi liên kết quay trở lại. Điều khó hiểu của nhà điều hành: thay đổi về giá cước chỉ đến khi khả năng kết nối cho phép, vì vậy họ kiểm tra bảng điều khiển hàng ngày.

Câu hỏi thường gặp: Câu hỏi tích hợp và phụ trợ

Câu hỏi: Tủ hỗ trợ phiên bản OCPP nào?

Trả lời: OCPP 1.6j là tiêu chuẩn, với 2.0 có sẵn theo yêu cầu cho các dự án mới.

H: Tôi có thể kết nối nó với máy chủ của riêng mình thay vì nền tảng thương mại không?

Trả lời: Có, mọi máy chủ OCPP 1.6j đều hoạt động; chúng tôi cung cấp các bước cấu hình.

Hỏi: Điều gì xảy ra với các giao dịch nếu mạng lưới bị rớt?

Trả lời: Các phiên tiếp tục diễn ra cục bộ, các giao dịch được lưu trữ và chúng hòa hợp với nền tảng khi liên kết quay trở lại; hàng đợi đang chờ xử lý vẫn hiển thị trong HMI cho đến lúc đó.

Hỏi: Plug & Charge được kích hoạt như thế nào?

A: Tủ đã sẵn sàng; nền tảng của bạn phát hành và quản lý chứng chỉ ISO 15118.

Hỏi: Tôi có cần SIM mới cho mỗi bộ sạc không?

Đáp: Thông thường, một SIM dữ liệu cho mỗi tủ, mặc dù APN dùng chung cũng hoạt động với các cài đặt thích hợp.

Hỏi: Cập nhật chương trình cơ sở hoạt động như thế nào?

Trả lời: Chúng được đẩy qua mạng, với đường dẫn khôi phục và phát hành ghi chú từ nhà máy.

Hỏi: Bộ sạc của tôi không xuất hiện trên nền tảng - tôi phải bắt đầu từ đâu?

Đáp: Kiểm tra nhật ký nhịp tim, URL máy chủ và khóa ủy quyền; bộ ba đó giải quyết được hầu hết các vụ án.

Hỏi: Thiết bị 200kW có thể chuyển vùng với các mạng khác không?

Đáp: Có, thông qua các thỏa thuận chuyển vùng trên nền tảng của bạn; tủ không cần phần cứng bổ sung ngoài kết nối OCPP tiêu chuẩn.
