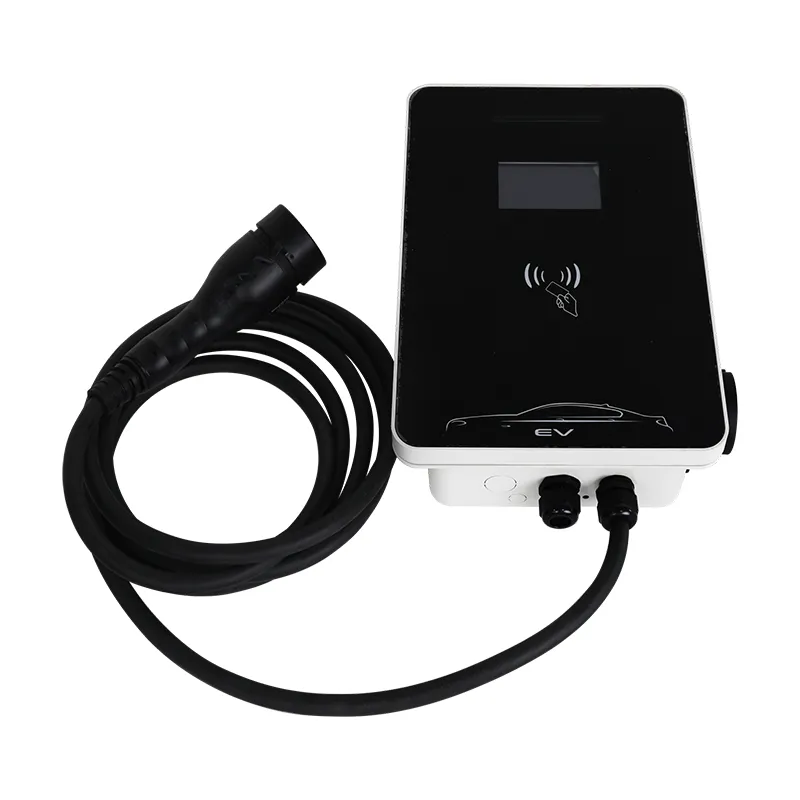

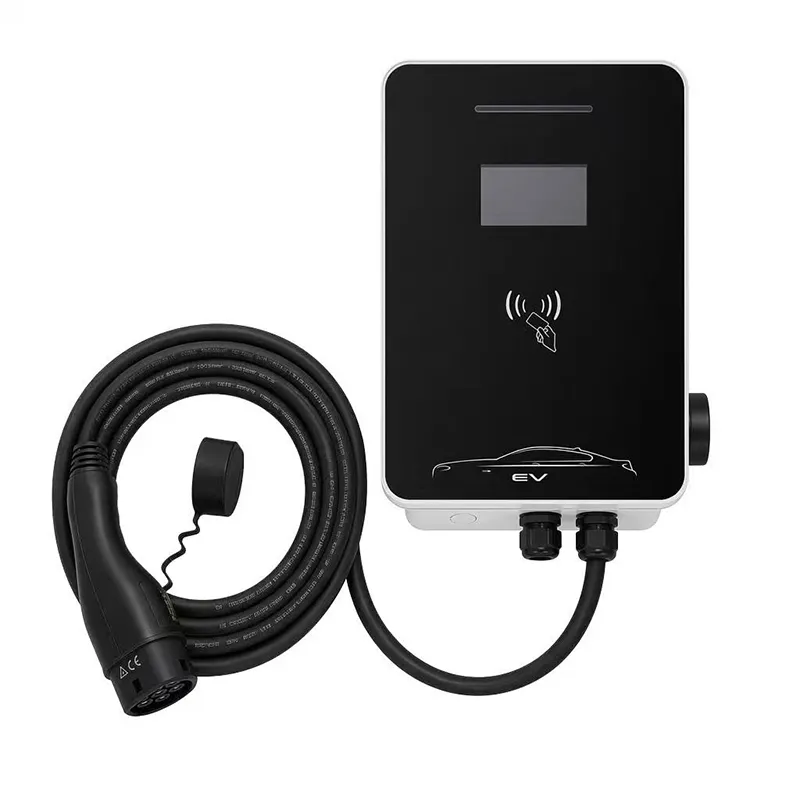

Bộ sạc AC Wallbox EV 11kW để sạc dân dụng và nơi làm việc

11kW ba pha: Nâng cấp yên tĩnh phù hợp với các tòa nhà cũ

Bộ sạc AC Wallbox EV 11kW dành cho sạc điện dân dụng và nơi làm việc là nguồn điện lớn nhất mà bạn thường có thể bổ sung cho một tòa nhà cũ mà không cần chạm vào máy biến áp đường phố.

Nguồn điện ba pha 380V ở mức 16A mỗi pha cung cấp 11kW trong khi tiêu thụ ít dòng điện hơn so với thiết bị một pha 7kW. Sự thật phản trực giác đó là toàn bộ câu chuyện về trạm RZ này.

Đối với một khu chung cư, một xưởng nhỏ hoặc một tòa nhà trang trại những năm 1970, việc bổ sung công suất ba pha thường dễ dàng hơn so với nâng cấp nguồn cấp điện một pha - vì các giai đoạn đã có sẵn và đang chờ đợi.

Trang này trình bày về lộ trình trang bị thêm: RZ 11kW cần những gì, thợ điện của bạn kiểm tra những gì và khi nào ba pha thực sự đánh bại một pha.

Tại sao 16A mỗi pha là một món quà cho lưới điện

Ở điện áp ba pha 380V, 11kW chỉ tương đương 16A mỗi pha. Bộ sạc một pha 7kW kéo 32A trên một pha - gấp đôi dòng điện trên một dây.

Dòng điện, chứ không phải nguồn điện, mới là thứ làm nóng dây cáp, gây ứng suất cho cầu dao và làm giảm điện áp. Việc trải rộng 11kW qua ba pha giúp cắt giảm tải trên mỗi dây, đó là lý do tại sao nhiều công ty điện lực chấp thuận sạc điện xoay chiều ba pha trong đó họ sẽ từ chối dòng điện một pha lớn hơn.

Trong thực tế, điều này có nghĩa là: mạch ba pha 16A thường đã có sẵn trong các tòa nhà cũ (lò nướng, máy nước nóng, máy xưởng) và việc bổ sung bộ sạc vào đó có thể không cần gì hơn ngoài một vị trí cầu dao dự phòng.

Nó cũng để lại khoảng trống. Nếu sau này tòa nhà bổ sung năng lượng mặt trời hoặc bộ sạc thứ hai, bảng ba pha sẽ hấp thụ năng lượng đó mà không cần kéo lại cáp.

Trang bị thêm một bảng phân phối cũ hơn bao gồm những gì

Thợ điện của bạn thực hiện một danh sách kiểm tra ngắn: xác nhận tòa nhà thực sự có ba pha (bốn dây trong nguồn điện đến - ba pha cộng với trung tính), đo tải hiện có trên mỗi pha và tìm vị trí DIN dự phòng cho cầu dao 16A hoặc 20A có RCD.

Trong hầu hết các trang bị thêm, bộ sạc không cần cáp mới ra đường - chỉ cần một đoạn 5x2,5 mm2 chạy từ bo mạch đến trạm, mà đối với tường nhà để xe thì đó là một đoạn kéo ngắn và rẻ tiền.

Nếu tòa nhà chỉ sử dụng điện một pha thì câu trả lời trung thực là RZ 11kW là sản phẩm sai. Trạm một pha 7kW là trạm phù hợp, trừ khi bạn sẵn sàng tài trợ cho việc nâng cấp đồng hồ ba pha - chi phí rất khác nhau tùy theo quốc gia.

Chúng tôi gửi đến mỗi trạm một nhãn dán cấu hình dành cho thợ điện (định mức cầu dao, giá trị mô-men xoắn, loại RCD) để đơn giản hóa thủ tục giấy tờ kiểm tra.

Thông số kỹ thuật

Một pha và ba pha: Toán học nhiều vịnh

So sánh hai tòa nhà, mỗi tòa nhà muốn có hai khoang sạc.

Tòa nhà A sử dụng hai trạm 7kW một pha: tổng 64A trên một pha (hoặc chia thủ công), hai máy cắt 32A và nguy cơ mất cân bằng pha trên máy biến áp nhỏ.

Tòa nhà B sử dụng hai trạm 11kW ba pha: tổng công suất 32A mỗi pha, được cân bằng theo thiết kế và mỗi trạm sạc cho một ô tô có công suất 11kW nhanh hơn gần 60% so với trạm 7kW.

Điểm bùng phát rất đơn giản: nếu bạn lên kế hoạch cho hai khoang trở lên - hoặc một khoang phải phục vụ một ô tô 11kW - ​​thì ba pha sẽ thắng về công suất và độ cân bằng. Nguồn điện một pha, một ngăn: duy trì ở một pha.

Đối với bối cảnh tốc độ, 11kW sạc pin 60 kWh từ 20% lên 80% trong khoảng 3,5 giờ - đủ nhanh để sạc trong ngày tại xưởng hoặc tổng kho.

Các địa điểm nơi 11kW ba pha là câu trả lời đúng

1) Các khu chung cư và gara HOA có bảng ba pha - một trạm phục vụ tuần tự nhiều cư dân. 2) Các xưởng và kho nhỏ có 3-5 xe điện - xe tải và xe giao hàng tính phí giữa các tuyến đường. 3) Trang trại và tài sản ở nông thôn có nguồn cung cấp nông nghiệp 380V. 4) Các khách sạn và B&B có bếp ba pha - cùng một bo mạch cung cấp bộ sạc qua đêm. 5) Bất kỳ địa điểm nào quy hoạch năng lượng mặt trời - sạc ba pha tự nhiên kết hợp với bộ biến tần ba pha.

Chủ đề chung: ba pha đã có sẵn. Khi đó, chi phí lắp đặt 11kW chỉ đắt hơn một pha 7kW và tăng gấp đôi tốc độ sạc cho những chiếc ô tô tương thích.

Quy trình tuân thủ và xác minh

Sự tuân thủ dựa trên thử nghiệm IEC 61851-1:2017 Chế độ 3, với dấu CE được cấp cho thử nghiệm đó.

Bảo vệ chống xâm nhập IP54 được xác minh bằng thử nghiệm; hoạt động từ -20C đến +50C.

Thử nghiệm sản xuất 100%: nối đất liên tục, cách điện 500V DC, khả năng chịu điện môi 1,5kV.

Các đơn vị mẫu từ mỗi lần chạy thiết kế được phun muối trong 96 giờ và công tắc tơ được quay nửa triệu lần trước khi thiết kế được phê duyệt.

Sự tuân thủ OCPP 1.6J đã được kiểm tra dựa trên một số phụ trợ chính trước khi xuất xưởng.

Giấy chứng nhận của nhà máy CE, TUV, CB và UL, được kiểm toán bởi các cơ quan được thông báo bên ngoài.

Xây dựng trạm RZ: Quy trình nhà máy 8 giai đoạn

1) Bảng mạch SMT có chức năng kiểm tra quang học tự động và lớp phủ phù hợp. 2) Phần nguồn - bộ công tắc tơ ba pha, giao diện đồng hồ đo, bộ điều khiển OCPP - có dây và kiểm tra mô-men xoắn. 3) Lắp ráp vỏ, lắp túi đựng màn hình nếu đặt hàng. 4) Cáp Loại 2 dài 5m xuyên qua các đệm điều khiển bằng mô-men xoắn. 5) Kiểm tra chức năng trực tiếp bao gồm tải ba pha thực và bắt tay OCPP. 6) Kiểm tra an toàn nồi cao. 7) Đánh dấu nối tiếp và cấu hình phần sụn. 8) Được đóng hộp với bộ lắp đặt và nhãn dán cấu hình của thợ điện; Mẫu thử 24 giờ cho mỗi mẻ.

Nhà máy Nhạc Thanh (Chiết Giang) chạy riêng đường dây AC và DC; tấm kim loại đến từ các tế bào robot được chế tạo với các đối tác FANUC (Thượng Hải) và TRUMPF (Đức). Công suất hàng năm vượt quá một triệu đơn vị.

Đối với các đơn đặt hàng trang bị thêm, chúng tôi có thể cài đặt sẵn chương trình cơ sở cho mã lưới của quốc gia bạn trước khi giao hàng - hãy cho người liên hệ bán hàng của bạn biết nơi thiết bị sẽ được chuyển đến.

Trước khi bạn đặt hàng: Kiểm tra bo mạch, đồng hồ và cáp của bạn

Ba bước kiểm tra quyết định xem RZ 11kW là dự án lắp đặt trong một ngày hay dự án: 1) Đồng hồ hoặc bảng mạch có ba pha không? 2) Có vị trí cầu dao dự phòng nào có chỗ cho RCD loại A hoặc B, 30 mA không? 3) Quãng đường chạy từ ván đến bãi đỗ xe có dưới khoảng 30 m với diện tích 2,5 mm2 (các chặng dài hơn cần 4 mm2) không?

Nếu cả ba đều có, thì bạn đang xem cách lắp đặt AC công suất cao dễ dàng nhất hiện có. Nếu điều đầu tiên là không, hãy dừng lại - mua thiết bị một pha.

Đừng quên bên xe. Trạm đã sẵn sàng 11kW, nhưng ô tô của bạn phải chấp nhận dòng điện xoay chiều ba pha ở mức 11kW. Nhiều người làm vậy; Những chiếc xe chỉ có công suất 7kW chỉ cần sạc ở mức 7kW trên một pha - trạm sẽ tự động xử lý việc đó.

Chúng tôi khuyên bạn nên gửi email cho chúng tôi một bức ảnh của bảng; các kỹ sư của chúng tôi trả lời trong vòng một ngày làm việc với đề xuất có/không và đề xuất ngắt kết nối.

Tại sao AMPPAL dành cho trang bị thêm và trang web nhiều đơn vị

Công ty Công nghệ Năng lượng Mới Chiết Giang Anfu đã sản xuất thiết bị sạc và điện áp thấp từ năm 2014, với 260 nhân viên tại cơ sở ở Nhạc Thanh.

Sản xuất diễn ra 15-20 ngày làm việc kể từ khi xác nhận đơn hàng. Trước tiên bạn cần một thiết bị để kiểm tra bảng phân phối của mình? Các mẫu bay ra sau 3-5 ngày.

Từ 100 chiếc, chúng tôi tùy chỉnh logo, cáp, màn hình và màu vỏ, đồng thời cài đặt sẵn chương trình cơ sở cho cấu hình nguồn cung cấp của quốc gia bạn.

Giấy tờ phê duyệt lưới điện: Tuyên bố CE, báo cáo thử nghiệm IEC, sổ tay, chứng nhận kiểm định nhà máy.

Thiết bị của chúng tôi hoạt động ở hơn 40 thị trường và tập đoàn có hơn 200 trạm đang hoạt động.

MOQ dùng thử là 1 chiếc; bậc khối lượng từ 20 đơn vị.

Đóng gói trạm ba pha để xuất khẩu

RZ 11kW được đóng gói trong thùng carton 460 x 340 x 200 mm, tổng trọng lượng khoảng 8,5 kg - trọng lượng tăng thêm là bộ công tắc tơ ba pha. Vận chuyển hàng không phù hợp với 1-10 chiếc; một pallet 24 chiếc được vận chuyển bằng dịch vụ pallet chuyển phát nhanh trong 5-7 ngày tới Châu Âu.

Dự kiến ​​có khoảng 480 đơn vị trong một container 20 feet, xếp 20 thùng carton trên mỗi pallet và được bọc.

Điều kiện thương mại chạy FOB Ninh Ba hoặc Thượng Hải, có sẵn EXW và CIF. Thủ tục giấy tờ bao gồm hóa đơn thương mại, danh sách đóng gói, tờ khai CE và giấy chứng nhận xuất xứ; thanh toán bằng L/C hoặc D/P.

Điều khoản bảo hành và hỗ trợ kỹ thuật

Bảo hành 2 năm đối với lỗi sản xuất; các trang web thương mại được ưu tiên xử lý.

Phụ tùng thay thế (bộ điều khiển OCPP, bộ công tắc tơ, màn hình, cáp) được gửi đi trong vòng 7 ngày làm việc.

Hỗ trợ từ xa miễn phí: các kỹ sư của chúng tôi hướng dẫn thợ điện của bạn cách trang bị thêm bằng ảnh hoặc video và trả lời trong vòng một ngày làm việc.

Cập nhật chương trình cơ sở và trợ giúp cấu hình được bao gồm trong thời gian bảo hành.

Đối với các dự án trang bị thêm cần thợ điện có trình độ tại chỗ, chúng tôi làm việc thông qua các đối tác dịch vụ ở Đức, Pháp và UAE.

Trang bị thêm những điều nên làm và không nên làm

Sai: giả sử tòa nhà là tòa nhà ba pha vì nó có ba cầu chì. Đúng: xác minh tại đồng hồ bằng cách kiểm tra pha hoặc hỏi công ty điện lực - ba cầu chì có thể được chia thành một pha.

Sai: cân bằng các giai đoạn bằng cách thử và sai. Đúng: nhờ thợ điện đo phụ tải từng pha và ấn định bộ sạc cho bộ ít tải nhất.

Sai: dùng cầu dao 20A dây 1,5 mm2. Bên phải: khớp mặt cắt cáp với chiều dài chạy - 2,5 mm2 dưới 30 m, vượt quá 4 mm2.

Sai: định tuyến cáp nguồn qua ô cửa hoặc đường lái xe. Đúng: chạy ống dẫn dọc theo tường tới thiết bị.

Sai: bỏ qua loại RCD. Phải: vừa với loại A hoặc B, 30 mA, theo nhãn dán cấu hình - cảm biến rò rỉ DC của trạm thừa nhận điều đó.

Báo cáo hiện trường từ các địa điểm ba pha

Một căn hộ HOA ở Sofia, Bulgaria đã bổ sung một RZ 11kW vào bảng ba pha của một khu nhà những năm 1970. 21 hộ gia đình chia sẻ trạm thông qua lịch trình RFID của chương trình phụ trợ OCPP; bảng cần một vị trí cầu dao dự phòng và không có gì khác. Ghi chú của thủ quỹ: thợ điện đầu tiên yêu cầu thay thế toàn bộ bảng điều khiển và người thứ hai tìm thấy khe DIN dự phòng - sự khác biệt là kiến ​​thức chứ không phải phần cứng.

Một người quản lý kho chuyển phát nhanh ở Krakow, Ba Lan điều hành ba đơn vị cho 12 xe tải giao hàng. Doanh thu ban ngày là điểm chính: xe tải xoay vòng sạc 3,5 giờ giữa các tuyến và 11kW phù hợp. Khiếu nại của anh ấy: cáp cố định dài 5m và một hàng đỗ xe cần cáp kéo dài mà anh ấy phải tìm nguồn tại địa phương vì chúng tôi không vận chuyển chúng.

Một hợp tác xã trang trại ở Lower Saxony, Đức cấp điện cho hai trạm từ nguồn điện 380V nông nghiệp dùng chung với máy sấy ngũ cốc. Các giai đoạn này hoạt động hiệu quả vì đỉnh khô vào mùa thu và đỉnh tích điện vào mùa đông - chúng không bao giờ trùng nhau. Vấn đề nhỏ của họ: chương trình cơ sở mùa đông cần một bản cập nhật từ xa và phải mất một ngày để lên lịch vì Wi-Fi của hợp tác xã nằm trong một tòa nhà riêng biệt.

Câu hỏi ba giai đoạn, câu trả lời thẳng

Hỏi: Xe của tôi chỉ sạc ở mức 7kW một pha. 11kW có lãng phí không?

Đáp: Trạm thích ứng và cung cấp 7kW; bạn giữ đường dẫn ba pha cho chiếc xe tiếp theo của mình.

Hỏi: Tôi có thể lắp đặt cái này mà không cần nguồn điện ba pha không?

A: Không - nó cần 380VAC ba pha; đối với các cơ sở một pha, hãy chọn RZ 7kW.

Hỏi: 11kW có cần sự cho phép của tiện ích không?

Trả lời: Thông thường không dành cho 16A mỗi pha, nhưng hãy xác nhận với nhà phân phối của bạn; một số quốc gia miễn thông báo cho bộ sạc AC lên tới 11kW.

Hỏi: Công suất 11kW sạc nhanh như thế nào?

A: Khoảng 60 km mỗi giờ; a 60 kWh battery goes 20% to 80% in roughly 3.5 hours.

Q: Màn hình có thể được thêm vào sau không?

A: Đó là một lựa chọn của nhà máy; hãy đặt hàng kèm theo thiết bị vì việc trang bị thêm túi trưng bày là không thực tế.

Hỏi: Nếu các pha của tòa nhà bị mất cân bằng thì sao?

Trả lời: Phần phụ trợ có thể lên lịch các phiên và thợ điện có thể kết nối bộ sạc với bộ pha ít tải nhất.

Q: 16A mỗi pha có cứng trên hệ thống dây điện cũ không?

A: Không - 16A là thông lệ xây dựng tiêu chuẩn; mức rút rủi ro hơn là 32A một pha, thiết bị này tránh được theo thiết kế.

Hỏi: Tôi có cần đồng hồ mới không?

Đ: Thường là không; nếu đồng hồ của bạn thiếu thanh ghi ba pha, tiện ích sẽ hoán đổi nó - miễn phí ở một số quốc gia EU.
