Bộ sạc AC EV treo tường nhỏ gọn 3,5kW để sạc tại nhà và văn phòng

Bộ sạc AC EV treo tường nhỏ gọn 3,5kW dành cho gia đình và văn phòng Sạc chỉ có kích thước 150x150x65 mm - nhỏ hơn một cuốn sách. Được thiết kế cho các điểm đỗ xe hẹp, căn hộ cũ và cầu thang ở tầng hầm nơi bộ sạc cỡ lớn sẽ không phù hợp. Vỏ nhựa nhiệt dẻo IP54, được chứng nhận CE và IEC 61851-1:2017. Nhà máy Trung Quốc trực tiếp với bảo hành 2 năm.

Gửi yêu cầu

Mô tả Sản phẩm

Bộ sạc này là gì (và nó dành cho ai)

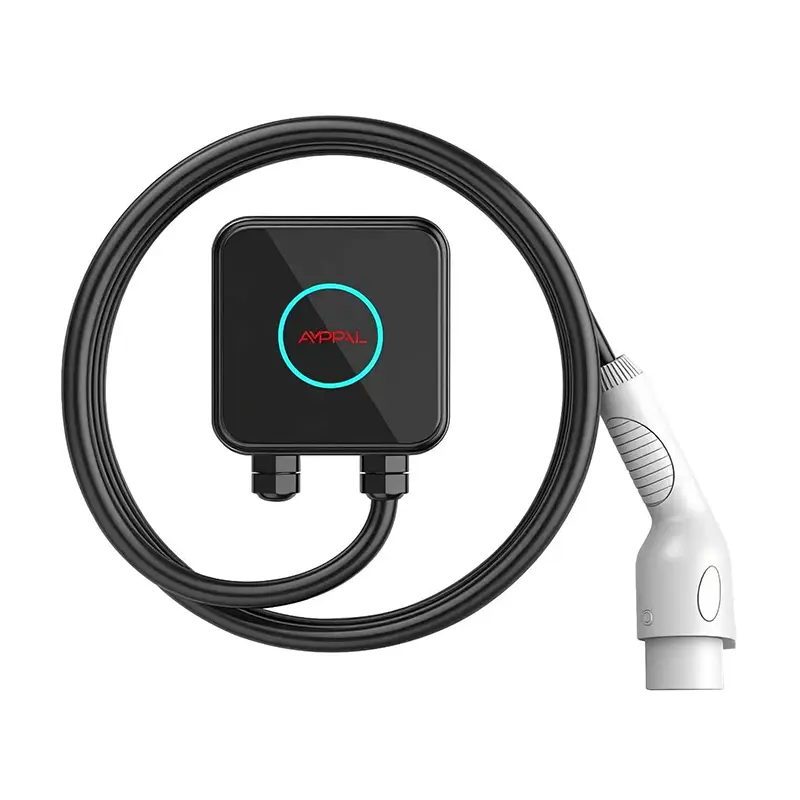

Hộp 150 x 150 x 65 mm có kích thước gần bằng kích thước của một cuốn tiểu thuyết bìa cứng dày hoặc bộ định tuyến gia đình. Đó là toàn bộ phần thân của AMPPAL 3,5kW Compact - mọi bộ phận, rơle an toàn và bảng điều khiển bên trong nó.

Hầu hết các hộp treo tường trên thị trường đều có khối lượng gấp ba đến năm lần. Trong một tầng hầm chật chội, bên cạnh máy nước nóng, hay trên bức tường rộng nửa mét, sự khác biệt đó quyết định liệu bạn có thể lắp được bộ sạc hay không.

Chúng tôi xây dựng thiết bị này cho những không gian mà mọi người khác bỏ qua: bãi đỗ xe chung cư chật hẹp, những tòa nhà chung cư cũ không có phòng điện, chiếu nghỉ cầu thang, thậm chí cả tường sân chung. Nếu bức tường của bạn có chiều rộng tự do là 150 mm thì nó có đủ chỗ cho bộ sạc này.

Tại sao độ nén cực cao lại thay đổi cài đặt của bạn

Kích thước nhỏ không phải là một mẹo tạo kiểu. Nó thay đổi phép toán vật lý của việc lắp đặt bộ sạc EV theo bốn cách.

Đầu tiên, chiều cao lắp đặt. Khối sâu 65 mm nhô ra khỏi tường ít hơn nên có thể đặt ở lối đi mà không cản trở người đi lại - bên cạnh cầu thang ở tầng hầm, nơi hộp sâu 120 mm sẽ nhô ra lối đi.

Thứ hai, nó phù hợp với bên trong thùng loa hiện có. Các nhà thầu ở Ý và Ba Lan đã lắp đặt Compact bên trong tủ phân phối kim loại có sẵn, bảo vệ nó khỏi thời tiết và sự phá hoại mà không cần xây mới.

Thứ ba, định tuyến cáp. Cáp đi vào và đi ra gần tường nên đường ống dẫn bề mặt trông sạch sẽ và chỉ cần hai phích cắm trên tường.

Thứ tư, trọng lượng. Với trọng lượng khoảng 1 kg, thiết bị cố định bằng bốn ốc vít vào tấm thạch cao hoặc gạch; không cần phải tìm đinh tán hay khoan vào bê tông.

Có gì bên trong bộ sạc nhỏ này

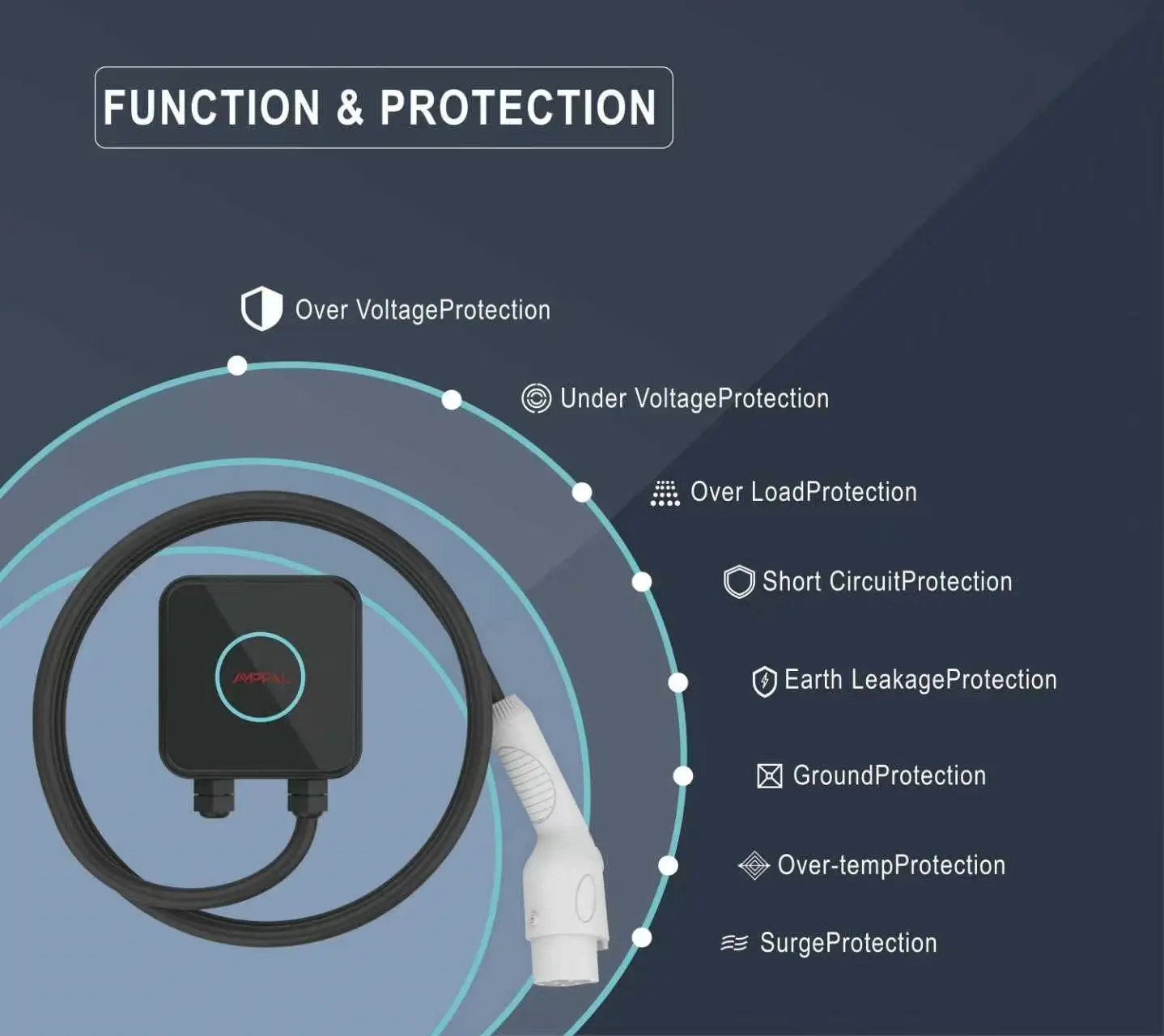

Bộ sạc AC EV treo tường nhỏ gọn 3,5kW để sạc tại nhà và văn phòng là trạm sạc Chế độ 3 theo tiêu chuẩn IEC 61851-1:2017. Nó không chuyển đổi AC thành DC - công việc đó vẫn ở trong ô tô. Những gì nó làm là quản lý quá trình bắt tay an toàn: tín hiệu điều khiển, điều khiển rơ-le, kiểm tra tính liên tục nối đất và tự động dừng khi sạc xong hoặc xuất hiện lỗi.

Không có máy biến áp và không có tầng nguồn DC, vỏ bọc sẽ co lại đáng kể. Tải nhiệt ở mức 3,5kW là khiêm tốn: vỏ là lớp vỏ nhựa nhiệt dẻo được xếp hạng UL94 V-0 (chất chống cháy) và nhiệt tản qua bề mặt vỏ mà không cần quạt.

IP54 nghĩa là thiết bị có khả năng chống bụi và nước bắn từ mọi hướng - không bị chìm trong nước nhưng nước mưa, nước ngưng tụ và việc làm sạch bằng ống mềm có thể dễ dàng trôi qua. Bảng điều khiển được phủ phù hợp theo tiêu chuẩn, một điều bất thường ở mức giá này, vì vậy nó có thể tồn tại trong các gara ẩm ướt ven biển.

Thông số kỹ thuật

tham số	Đặc điểm kỹ thuật
Người mẫu	AF-AC-3.5-B-A-O-1-SA
Công suất định mức	3,5kW
Điện áp đầu vào	220VAC ±20%
Xếp hạng hiện tại	16A
Tính thường xuyên	50/60Hz
Kích thước	150×150×65mm
Vật liệu nhà ở	Nhựa nhiệt dẻo, UL94 V-0
Lớp bảo vệ	IP54
Nhiệt độ hoạt động	-20°C đến +50°C
Chứng nhận	CE, IEC 61851-1:2017
Bảo hành	Tiêu chuẩn 2 năm

Bộ sạc 150 mm này thuộc về đâu (và nó không thuộc về đâu)

Các trường hợp sử dụng thực tế rất cụ thể và chúng tôi liệt kê chúng một cách rõ ràng.

1) Không gian riêng hẹp ở các tầng hầm chung cư, đặc biệt là ở các tòa nhà cũ ở châu Âu và Đông Nam Á, nơi lối đi rộng 2,2 m không có tường.

2) Ngôi nhà thứ hai và nhà nghỉ dưỡng sử dụng nguồn điện một pha 16A.

3) Các điểm đỗ xe được thuê mà chủ nhà muốn có diện tích tối thiểu và chỗ đậu xe có thể tháo rời.

4) Tường gara dùng chung nồi hơi, máy làm mềm nước hoặc tủ đựng dụng cụ.

5) Các kho của đội xe đang tiến hành lắp đặt thí điểm giá rẻ trước khi đưa vào sử dụng thiết bị cỡ lớn.

Nơi không thuộc về nó: ô tô ba pha 22kW, địa điểm chỉ có nguồn điện 3 pha (thiết bị này chỉ có nguồn điện 220VAC một pha) hoặc đường lái xe nơi cần sạc nhanh hơn vào ban ngày.

Cách thiết bị nhỏ gọn xử lý nhiệt, bụi và nước

Ba lựa chọn kỹ thuật giúp công việc có quy mô nhỏ ở ngoài trời liền kề.

Nhiệt: ở mức 3,5kW, tổng tổn thất tiêu tán vẫn dưới 40W khi đầy tải. Vỏ máy đóng vai trò như một bộ tản nhiệt - các bề mặt có gân bên trong dẫn nhiệt ra mặt ngoài và các thử nghiệm tải cho thấy nhiệt độ bề mặt dưới 55C ở nhiệt độ xung quanh 35C.

Bụi và nước: xếp hạng IP54 đến từ nắp trước có đệm và các đệm cáp kẹp vỏ cáp chứ không phải lớp phủ epoxy. Điều đó giúp thiết bị có thể sử dụng được - kỹ thuật viên có thể mở thiết bị, đổi rơle và đóng thiết bị mà không cần dụng cụ của nhà máy.

Chứng nhận và đảm bảo chất lượng

Được đánh dấu và kiểm tra CE theo tiêu chuẩn IEC 61851-1:2017, tiêu chuẩn quản lý cho thiết bị sạc AC Chế độ 3.

Vật liệu vỏ có xếp hạng dễ cháy UL94 V-0 - vỏ sẽ không duy trì ngọn lửa, đây là một điều thực sự cần cân nhắc trong các tầng hầm chung.

Mỗi thiết bị đều vượt qua 100% thử nghiệm an toàn điện: tính liên tục của đất, điện trở cách điện ở 500V DC và khả năng chịu điện môi ở 1,5kV.

Các đơn vị mẫu trải qua thử nghiệm phun muối kéo dài 96 giờ và thử nghiệm độ bền rơle 500.000 chu kỳ trong phòng thí nghiệm của chúng tôi.

Kiểm tra sắp tới sẽ kiểm tra công tắc tơ, MCU và cảm biến dòng điện dựa trên chứng chỉ lô; tỷ lệ từ chối được ghi lại theo lô.

Nhà máy có các chứng nhận CE, TUV, CB và UL cho dòng AMPPAL, được kiểm toán bởi các cơ quan được cấp phép bên ngoài.

Bộ sạc được tạo ra như thế nào (8 bước)

Quá trình sản xuất tại nhà máy Nhạc Thanh của chúng tôi (Chiết Giang, 'thủ đô của các thiết bị điện') diễn ra theo trình tự cố định:

1) Lắp ráp PCB PCB với kiểm tra dán hàn tự động.

2) Lớp phủ phù hợp được áp dụng và xử lý.

3) Rơle, cảm biến và bo mạch MCU được lắp vào nửa vỏ phía sau.

4) Lắp đặt tuyến cáp và cáp 5m, điều khiển mô-men xoắn.

5) Kiểm tra chức năng tự động ở điện áp 230V với tải mô phỏng của xe.

6) Thử nghiệm an toàn liên tục trên nồi cao và nối đất 100%.

7) Kiểm tra trực quan và đánh dấu bằng laser số sê-ri.

8) Được đóng gói với bộ lắp đặt và thẻ khởi động nhanh, được xếp chồng lên nhau sau khi kiểm tra mẫu thử nghiệm trong 24 giờ.

Các dây chuyền có robot hỗ trợ được cung cấp bởi các đối tác FANUC (Thượng Hải) và TRUMPF (Đức) xử lý kim loại tấm cho các trạm lớn hơn của chúng tôi; Compact chạy trên đường dây AC chuyên dụng. Công suất nhà máy hàng năm vượt quá một triệu đơn vị.

Hướng dẫn định cỡ: 3,5kW có đủ cho bạn không?

Chúng ta hãy nói thẳng: 3,5kW là mức sạc chậm theo tiêu chuẩn hiện đại. Nó phù hợp với những chiếc ô tô đỗ qua đêm - người đi làm, xe hybrid cắm điện và xe điện trong thành phố với pin có thể sử dụng được 20-40 kWh.

Đừng mua nó nếu quãng đường hàng ngày của bạn vượt quá khoảng 150 km mà không có bộ sạc thay thế. Trong trường hợp đó, trạm Compact 7kW hoặc trạm 11kW/22kW là khuyến nghị trung thực.

Cũng bỏ qua nếu nhà bạn có hệ thống dây điện 3 pha và ô tô của bạn chấp nhận 11kW - hộp treo tường trở thành nút cổ chai.

Điều khiến thiết bị này trở thành lựa chọn phù hợp: không gian vật lý chật hẹp, mạch một pha 16A mà bạn sẽ không nâng cấp hoặc đặc tính thứ cấp cần bộ sạc rẻ tiền, kín đáo.

Tại sao chọn AMPPAL thay vì bộ sạc nhỏ gọn thông thường

Nhà máy trực tiếp từ Công ty TNHH Công nghệ Năng lượng Mới Chiết Giang Anfu (thành lập năm 2014, doanh nghiệp chuyên ngành cấp quốc gia) - bạn giao dịch với nhà sản xuất, không phải công ty thương mại.

Thời gian thực hiện tiêu chuẩn 15-20 ngày làm việc; mẫu gửi trong 3-5 ngày làm việc bằng đường hàng không.

Chào mừng OEM và ODM: logo, chiều dài cáp, loại phích cắm (Loại 1/Loại 2/GB/T) và màu sắc từ 100 chiếc.

Gói tài liệu: Tờ khai CE, báo cáo thử nghiệm IEC 61851-1, sách hướng dẫn, chứng nhận kiểm tra nhà máy cho hải quan.

Thành tích xuất khẩu sang hơn 40 quốc gia bao gồm UAE, Ả Rập Saudi, Nga, Đức, Pháp, Malaysia, Thái Lan, Việt Nam, Mexico và Brazil; NEOM và Sime Darby là đối tác tham khảo.

MOQ từ 1 đơn vị để thử nghiệm; mức khối lượng từ 50 đến 500 đơn vị.

Đóng gói và vận chuyển

Mỗi thiết bị được vận chuyển trong một thùng carton 210 x 210 x 120 mm nặng khoảng 1,6 kg với bộ sạc, cáp 5m, bộ lắp đặt và sách hướng dẫn. Hộp này thân thiện với dịch vụ chuyển phát nhanh nên cước phí vận chuyển bằng đường hàng không vẫn rẻ: 40 đơn vị xếp chồng lên nhau trong một khoang bưu kiện 0,1 m3.

Đối với vận tải đường biển, 1.200 đơn vị được chất vào một container 20 feet trên 24 pallet bọc màng co, mỗi pallet 50 thùng.

Điều kiện thương mại: FOB Ninh Ba hoặc Thượng Hải, EXW hoặc CIF theo yêu cầu. Thủ tục giấy tờ bao gồm hóa đơn thương mại, danh sách đóng gói, tờ khai CE và giấy chứng nhận xuất xứ; chúng tôi xử lý L/C và D/P thường xuyên.

Hỗ trợ và bảo hành sau bán hàng

Bảo hành tiêu chuẩn 2 năm đối với lỗi sản xuất; lao động và vận chuyển trở lại thỏa thuận cho mỗi trường hợp.

Phụ tùng thay thế (rơle, bảng điều khiển, cáp) được gửi đi trong vòng 7 ngày làm việc; ưu tiên hàng không cho Châu Âu và Trung Đông.

Chẩn đoán từ xa miễn phí: gửi ảnh hoặc video về đèn LED lỗi và các kỹ sư của chúng tôi sẽ trả lời trong vòng một ngày làm việc.

Việc bảo trì của người dùng rất đơn giản: kiểm tra vỏ cáp xem có bị cắt không, siết chặt vít tường, thổi bụi hai lần một năm.

Có hợp đồng bảo hành mở rộng và dịch vụ tại chỗ dành cho các đại lý ở Đức, Pháp và UAE.

Ghi chú cài đặt và sử dụng

Sai: gắn sát tường gỗ và che các lỗ thông hơi phía sau. Phải: chừa một khe hở không khí 30 mm và giữ cho lỗ thông hơi thông thoáng - IP54 bảo vệ chống nước, không bị chặn luồng khí.

Sai: cắm bộ sạc vào ổ cắm điện trong nhà thông qua bộ chuyển đổi. Đúng: nối dây cứng vào cầu dao 16A chuyên dụng (RCD loại A hoặc B, 30 mA) để việc kiểm tra tính liên tục nối đất hoạt động như thiết kế.

Sai: cuộn chặt sợi cáp 5m vào móc trong khi sạc. Đúng: thả lỏng hoàn toàn trước buổi tập; cáp cuộn khi có tải nóng lên và có thể làm ngắt thiết bị cắt nhiệt.

Sai: lắp hoàn toàn tiếp xúc với mưa ngang. Đúng: lắp đặt dưới mái che hoặc trong hầm đỗ xe; IP54 chịu được nước phun, không chịu được mưa kéo dài hàng giờ.

Sai: làm rơi đầu nối xuống sàn nơi ô tô chạy qua. Đúng: cất súng vào hộp đựng để các chốt luôn sạch sẽ và khô ráo.

Khách hàng nói gì sau khi cài đặt

Một người quản lý tài sản ở Warsaw đã lắp đặt sáu căn hộ trong tầng hầm chung cư những năm 1970 vào mùa thu năm ngoái. Chiều rộng 150 mm cho phép anh lắp bộ sạc giữa bảng cầu chì và cầu thang - không một trạm kích thước đầy đủ nào có thể chiếm được vị trí đó. Ghi chú của anh ấy: cáp cố định bị thiếu ở khoang cuối cùng nên lô thứ hai có cáp dài 7m.

Một đại lý ô tô ở Penang sử dụng chiếc Compact làm bộ sạc trưng bày tại phòng trưng bày. “Khách hàng nhìn thấy nó bên cạnh một cuốn sách bìa mềm và ngay lập tức nhận ra kích thước của nó,” ông nói. Khiếu nại nhỏ: vòng đèn LED sáng trong phòng trưng bày tối và anh ấy dán nó vào ban đêm.

Một chủ xe cắm trại ở Bavaria sạc chiếc xe plug-in hybrid của mình tại một nhà kho trong vườn trên đường dây 16A. Sau một mùa mưa và sương giá -8C, không có lỗi nào; anh ấy thừa nhận thời hạn bảo hành 2 năm là điều khiến anh ấy có can đảm để thử - điều mà chúng tôi khuyên bạn không nên nhờ đến thợ điện, mặc dù nó đã hoạt động.
